એનલિકેજ સંરક્ષણ સાથે MCCBપરંપરાગત મોલ્ડેડ કેસ સર્કિટ બ્રેકર કાર્યોને એક સંકલિત ઉકેલમાં શેષ વર્તમાન સુરક્ષા સાથે જોડે છે. વ્યાપારી ઇમારતો, ઔદ્યોગિક સુવિધાઓ, સાધનસામગ્રીના ઉત્પાદકો અને ઇલેક્ટ્રિકલ કોન્ટ્રાક્ટરો માટે, આ એક સામાન્ય પડકારને સંબોધિત કરી શકે છે: ઓવરલોડ અને શોર્ટ સર્કિટથી પાવર સર્કિટનું રક્ષણ કરવું અને સંભવિત જોખમી લિકેજ પ્રવાહને પણ શોધી કાઢવું.
મુખ્ય વસ્તુ ફક્ત વધુ કાર્યો સાથે બ્રેકર પસંદ કરવાનું નથી. ઉપકરણ સિસ્ટમ વોલ્ટેજ, રેટ કરેલ વર્તમાન, શોર્ટ-સર્કિટ સ્થિતિ, ધ્રુવ ગોઠવણી, લિકેજ-વર્તમાન સેટિંગ, ઇન્સ્ટોલેશન પર્યાવરણ અને સંકલન આવશ્યકતાઓ સાથે મેળ ખાતું હોવું જોઈએ. આ માર્ગદર્શિકા સમજાવે છે કે ટેક્નોલોજી કેવી રીતે કામ કરે છે, તે કઈ સમસ્યાઓનું નિરાકરણ લાવે છે અને લિકેજ પ્રોટેક્શન સાથે MCCB નો ઉલ્લેખ કરતા પહેલા ખરીદદારોએ શું ચકાસવું જોઈએ.
સામગ્રીનું કોષ્ટક
- 1. લિકેજ પ્રોટેક્શન સાથે MCCB શું છે?
- 2. લીકેજ પ્રોટેક્શન કેવી રીતે કામ કરે છે?
- 3. તે કઈ વિદ્યુત સમસ્યાઓને સંબોધિત કરી શકે છે?
- 4. શા માટે MCCB અને લીકેજ પ્રોટેક્શનને જોડવું?
- 5. લિકેજ પ્રોટેક્શન સાથે MCCB ક્યાં વપરાય છે?
- 6. પસંદગી પહેલાં ખરીદદારોએ શું તપાસવું જોઈએ?
- 7. મુખ્ય પરિમાણો સમજાવ્યા
- 8. લિકેજ પ્રોટેક્શન વિરુદ્ધ અલગ સુરક્ષા ઉપકરણો સાથે MCCB
- 9. સ્થાપન અને જાળવણીની વિચારણાઓ
- 10. Shanghai DaDa Electric Co., Ltd. અને લિકેજ પ્રોટેક્શન સોલ્યુશન્સ
- 11. વારંવાર પૂછાતા પ્રશ્નો
- 12. નિષ્કર્ષ

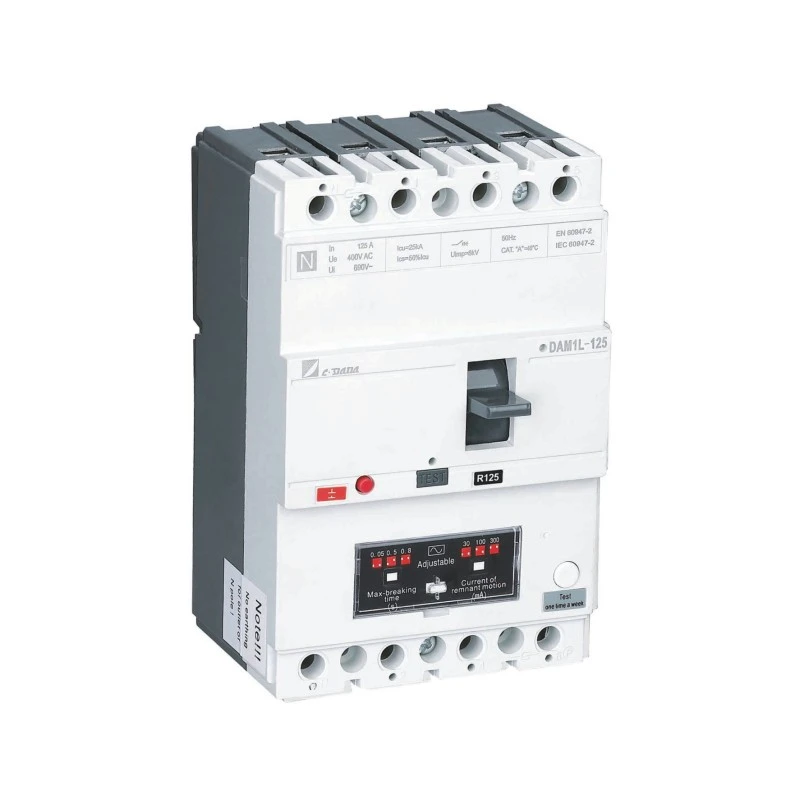

1. લિકેજ પ્રોટેક્શન સાથે MCCB શું છે?
મોલ્ડેડ કેસ સર્કિટ બ્રેકર, જેને સામાન્ય રીતે MCCB કહેવામાં આવે છે, તે ઓવરલોડ અને શોર્ટ સર્કિટ જેવી પરિસ્થિતિઓ સામે લો-વોલ્ટેજ ઇલેક્ટ્રિકલ સર્કિટને સુરક્ષિત કરવા માટે રચાયેલ છે. મૂળભૂત રક્ષણાત્મક સ્વીચથી વિપરીત, એક MCCB વર્તમાન રેટિંગ અને અવરોધક ક્ષમતાઓની વ્યાપક શ્રેણીમાં પસંદ કરી શકાય છે, જે તેને વ્યાપારી અને ઔદ્યોગિક વિતરણ પ્રણાલીઓ માટે યોગ્ય બનાવે છે.
એનલિકેજ સંરક્ષણ સાથે MCCBઆ પરંપરાગત સંરક્ષણ કાર્યોમાં શેષ પ્રવાહ અથવા પૃથ્વી લિકેજ શોધ ઉમેરે છે. જ્યારે અસામાન્ય લિકેજ પ્રવાહ શોધી કાઢવામાં આવે છે અને રૂપરેખાંકિત ઓપરેટિંગ સ્તરે પહોંચે છે, ત્યારે સંરક્ષણ મિકેનિઝમ સફર શરૂ કરી શકે છે અને અસરગ્રસ્ત સર્કિટને ડિસ્કનેક્ટ કરી શકે છે.
આ સંયોજન ખાસ કરીને ઉપયોગી છે જ્યારે વિદ્યુત ડિઝાઇનરો બિનજરૂરી રીતે જટિલ પેનલ વ્યવસ્થા બનાવ્યા વિના સુરક્ષાના બહુવિધ સ્તરો ઇચ્છે છે. વાણિજ્યિક ઉત્પાદનો સંકલિત MCCB-પ્લસ-અવશેષ-વર્તમાન સોલ્યુશન્સ તરીકે અથવા સુસંગત શેષ વર્તમાન મોડ્યુલો સાથે જોડાયેલા MCCB તરીકે ઉપલબ્ધ છે. IEC 60947-2 માં સર્કિટ બ્રેકર્સની આવશ્યકતાઓનો સમાવેશ થાય છે જેમાં અવશેષ વર્તમાન સુરક્ષાનો સમાવેશ થાય છે, જ્યારે ઉત્પાદકો વિવિધ રૂપરેખાંકનો અને ગોઠવણ શ્રેણી પ્રદાન કરી શકે છે.
2. લીકેજ પ્રોટેક્શન કેવી રીતે કામ કરે છે?
તંદુરસ્ત વિદ્યુત સર્કિટમાં, આઉટગોઇંગ કંડક્ટરમાંથી વહેતો પ્રવાહ સર્કિટ દ્વારા પરત આવતા વર્તમાન સાથે યોગ્ય રીતે અનુરૂપ હોવો જોઈએ. લિકેજની સ્થિતિ ત્યારે થાય છે જ્યારે પ્રવાહનો ભાગ અનિચ્છનીય માર્ગ અપનાવે છે, જેમ કે ઇન્સ્યુલેશન બગાડ દ્વારા, કનેક્ટેડ સાધનો દ્વારા અથવા ઊર્જાવાળા ભાગનો સંપર્ક કરતી વ્યક્તિ.
લિકેજ સંરક્ષણ આ અસંતુલન સાથે સંકળાયેલ શેષ પ્રવાહનું નિરીક્ષણ કરે છે. જો માપવામાં આવેલ શેષ પ્રવાહ ઉપકરણની ગોઠવણી કરેલ ઓપરેટિંગ થ્રેશોલ્ડ કરતાં વધી જાય, તો સુરક્ષા સિસ્ટમ MCCB મિકેનિઝમને ટ્રિપ સિગ્નલ મોકલે છે.
ઉત્પાદન ડિઝાઇન પર આધાર રાખીને, લિકેજ રક્ષણ એડજસ્ટેબલ શેષ ઓપરેટિંગ વર્તમાન, સમય વિલંબ, પરીક્ષણ કાર્યક્ષમતા, એલાર્મ સંકેત અથવા અન્ય મોનિટરિંગ કાર્યો પ્રદાન કરી શકે છે. વાણિજ્યિક MCCB લિકેજ-પ્રોટેક્શન પ્રોડક્ટ્સ દર્શાવે છે કે સંવેદનશીલતા અને વિલંબ સેટિંગ્સ હેતુપૂર્વકની એપ્લિકેશન અનુસાર નોંધપાત્ર રીતે બદલાઈ શકે છે.
આ ઓવરલોડ પ્રોટેક્શનથી કેમ અલગ છે?
ઓવરલોડ પ્રોટેક્શન અને લિકેજ પ્રોટેક્શન વિવિધ સમસ્યાઓનો જવાબ આપે છે. એક ઓવરલોડેડ સર્કિટ અતિશય પ્રવાહ ખેંચી શકે છે કારણ કે ઘણા બધા લોડ જોડાયેલા છે અથવા કારણ કે સાધન તેની ધારેલી ક્ષમતા કરતાં વધુ કામ કરી રહ્યું છે. લીકેજ ફોલ્ટ, જો કે, તેના ઇચ્છિત વાહક માર્ગમાંથી વર્તમાન બહાર નીકળવાની ચિંતા કરે છે.
તેથી, ઓવરલોડ સંરક્ષણ ક્ષમતામાં વધારો આપમેળે યોગ્ય લિકેજ સુરક્ષા પ્રદાન કરતું નથી. ઇલેક્ટ્રિકલ ડિસ્ટ્રિબ્યુશન સિસ્ટમ ડિઝાઇન કરતી વખતે બે કાર્યોને અલગથી ધ્યાનમાં લેવા જોઈએ.
3. તે કઈ વિદ્યુત સમસ્યાઓને સંબોધિત કરી શકે છે?
ફેક્ટરીઓ, વાણિજ્યિક ઇમારતો અને ઇન્ફ્રાસ્ટ્રક્ચર પ્રોજેક્ટ્સમાં ઉપયોગમાં લેવાતા ઇલેક્ટ્રિકલ સાધનો માંગની સ્થિતિમાં લાંબા સમય સુધી કામ કરી શકે છે. ભેજ, ધૂળ, ઇન્સ્યુલેશન વૃદ્ધત્વ, યાંત્રિક નુકસાન, ઇન્સ્ટોલેશનની ભૂલો અને સાધનોની બગાડ આ બધું અસામાન્ય વર્તમાન પાથમાં ફાળો આપી શકે છે.
ક્ષતિગ્રસ્ત અથવા વૃદ્ધ ઇન્સ્યુલેશન અનિચ્છનીય વર્તમાન માર્ગો બનાવી શકે છે જે પરંપરાગત શોર્ટ સર્કિટની જેમ વર્તે નહીં.
અવશેષ વર્તમાન સુરક્ષા લિકેજ સ્થિતિને શોધવામાં મદદ કરી શકે છે જેને ઝડપી સર્કિટ ડિસ્કનેક્શનની જરૂર હોય છે.
કેટલાક સ્વતંત્ર ઘટકોના ઉપયોગની તુલનામાં સંરક્ષણ કાર્યોનું સંયોજન ગોઠવણને સરળ બનાવી શકે છે.
વાસ્તવિક સુરક્ષા સ્તર સંપૂર્ણ વિદ્યુત સિસ્ટમ, ઉપકરણ ગોઠવણી અને ઇન્સ્ટોલેશન શરતો પર આધારિત છે. તેથી લીકેજ પ્રોટેક્શન સાથેના MCCBને દરેક વિદ્યુત સંકટ માટે સાર્વત્રિક ઉકેલ તરીકે ગણવાને બદલે યોગ્ય રીતે એન્જિનિયર્ડ પ્રોટેક્શન સ્કીમના એક ભાગ તરીકે ગણવામાં આવે છે.
4. શા માટે MCCB અને લીકેજ પ્રોટેક્શનને જોડવું?
ઘણા વિદ્યુત પ્રોજેક્ટ્સ માટે, મુખ્ય આકર્ષણ એ સંકલિત ઉપકરણ ગોઠવણમાં ઘણી સુરક્ષા જરૂરિયાતોને સંબોધવાની ક્ષમતા છે. આ મૂલ્યવાન હોઈ શકે છે જ્યાં પેનલની જગ્યા, સ્થાપન સમય અને સિસ્ટમ સંકલન મહત્વપૂર્ણ છે.
1. બહુવિધ સુરક્ષા કાર્યો
યોગ્ય રીતે ગોઠવેલું ઉપકરણ સમાન સંરક્ષણ આર્કિટેક્ચરમાં ઓવરલોડ, શોર્ટ-સર્કિટ અને શેષ-વર્તમાન સુરક્ષા પ્રદાન કરી શકે છે. આ એન્જિનિયરો માટે ફીડર અથવા વિતરણ સર્કિટ માટે નિર્ધારિત સંરક્ષણ વ્યૂહરચના સ્થાપિત કરવાનું સરળ બનાવે છે.
2. વધુ કાર્યક્ષમ પેનલ ડિઝાઇન
સંકલિત અથવા નજીકથી મેળ ખાતા સુરક્ષા ઘટકો અલગ ઉપકરણો, વાયરિંગ અને માઉન્ટિંગ વ્યવસ્થાની જરૂરિયાત ઘટાડી શકે છે. શેષ-વર્તમાન-સંરક્ષિત MCCBs ના ઉત્પાદકો ખાસ કરીને કોમ્પેક્ટ ઇન્સ્ટોલેશન અને ઘટાડેલી ઘટક આવશ્યકતાઓને વ્યવહારુ ફાયદા તરીકે પ્રકાશિત કરે છે.
3. એડજસ્ટેબલ પ્રોટેક્શન
કેટલાક ઉત્પાદનો એડજસ્ટેબલ શેષ વર્તમાન થ્રેશોલ્ડ અને સમય વિલંબ પ્રદાન કરે છે. આ દરેક એપ્લિકેશન માટે એક નિશ્ચિત સેટિંગ પર આધાર રાખવાને બદલે વિવિધ સર્કિટમાં સુરક્ષા વ્યવસ્થાને અનુકૂલિત કરવાની મંજૂરી આપે છે.
4. સરળ સિસ્ટમ આયોજન
જ્યારે ઓવરલોડ, શોર્ટ-સર્કિટ અને લિકેજ જરૂરિયાતોને એકસાથે ગણવામાં આવે છે, ત્યારે એન્જિનિયરો વ્યક્તિગત ઘટકોને સ્વતંત્ર રીતે પસંદ કરવાને બદલે સંપૂર્ણ સુરક્ષા વ્યૂહરચનાનું મૂલ્યાંકન કરી શકે છે.
5. લિકેજ પ્રોટેક્શન સાથે MCCB ક્યાં વપરાય છે?
યોગ્ય એપ્લિકેશન ઇલેક્ટ્રિકલ ડિઝાઇન, સ્થાનિક જરૂરિયાતો અને ઉત્પાદન વિશિષ્ટતાઓ પર આધારિત છે. લાક્ષણિક એપ્લિકેશન ક્ષેત્રોમાં શામેલ છે:
- વાણિજ્યિક મકાન વિતરણ બોર્ડ
- ઔદ્યોગિક પાવર વિતરણ સિસ્ટમો
- ફેક્ટરી ઉત્પાદન સાધનો
- મોટર અને મશીનરી ફીડર
- વર્કશોપ અને ઉત્પાદન સુવિધાઓ
- ઈન્ફ્રાસ્ટ્રક્ચર અને ઉપયોગિતા સ્થાપનો
- વિદ્યુત ઉપકરણોને પૃથ્વી લિકેજ મોનિટરિંગની જરૂર છે
- વિતરણ પ્રણાલીઓ જ્યાં પેનલ જગ્યા મર્યાદિત છે
- સંકલિત ઓવરલોડ, શોર્ટ-સર્કિટ અને શેષ-વર્તમાન સંરક્ષણની જરૂર હોય તેવા પ્રોજેક્ટ્સ
MCCBsનો વ્યાપકપણે ઔદ્યોગિક અને વ્યાપારી વિતરણમાં ઉપયોગ થાય છે કારણ કે તેમની વર્તમાન રેટિંગ્સ અને અવરોધક ક્ષમતાઓ નાની શાખા-સર્કિટ બ્રેકર્સની લાક્ષણિક શ્રેણીની બહારની એપ્લિકેશનોને આવરી શકે છે.
6. પસંદગી પહેલાં ખરીદદારોએ શું તપાસવું જોઈએ?
માત્ર રેટેડ એમ્પીરેજના આધારે લીકેજ પ્રોટેક્શન સાથે MCCB પસંદ કરવાથી ઇન્સ્ટોલેશન દરમિયાન સમસ્યાઓ ઊભી થઈ શકે છે. ખરીદદારોએ મોડેલની પુષ્ટિ કરતા પહેલા ઉત્પાદક અથવા ઇલેક્ટ્રિકલ એન્જિનિયરને પૂરતી સિસ્ટમ માહિતી પ્રદાન કરવી જોઈએ.
- રેટ કરેલ વર્તમાન:અપેક્ષિત સતત લોડ નક્કી કરો અને સંપૂર્ણ સર્કિટ ડિઝાઇનના આધારે યોગ્ય વર્તમાન રેટિંગ પસંદ કરો.
- ઓપરેટિંગ વોલ્ટેજ:સિસ્ટમ વોલ્ટેજની પુષ્ટિ કરો અને ઉત્પાદન ઇચ્છિત AC એપ્લિકેશન માટે યોગ્ય છે કે કેમ.
- ધ્રુવોની સંખ્યા:તપાસો કે શું સિસ્ટમને 3P, 4P અથવા અન્ય ગોઠવણીની જરૂર છે.
- શોર્ટ-સર્કિટ ક્ષમતા:ઉપલબ્ધ સંભવિત ખામી વર્તમાનને ચકાસો અને ખાતરી કરો કે બ્રેકર પાસે યોગ્ય વિક્ષેપ રેટિંગ છે.
- લિકેજ સંવેદનશીલતા:ઇચ્છિત સંરક્ષણ વ્યૂહરચના માટે જરૂરી શેષ ઓપરેટિંગ વર્તમાન નક્કી કરો.
- સમય વિલંબ:અપસ્ટ્રીમ અથવા ડાઉનસ્ટ્રીમ ઉપકરણો સાથે સંકલન માટે તાત્કાલિક કામગીરી અથવા સમય-વિલંબિત પ્રતિભાવ જરૂરી છે કે કેમ તે ધ્યાનમાં લો.
- ઇન્સ્ટોલેશન શરતો:આસપાસના તાપમાન, બિડાણ, ભેજ, ઊંચાઈ અને અન્ય સંબંધિત પર્યાવરણીય પરિબળોની સમીક્ષા કરો.
- ધોરણો અને પ્રમાણપત્રો:લક્ષ્ય બજારમાં જરૂરી ધોરણો અને મંજૂરીઓની પુષ્ટિ કરો.
7. મુખ્ય પરિમાણો સમજાવ્યા
વિવિધ MCCB લિકેજ-પ્રોટેક્શન ઉત્પાદનોની સરખામણી કરતી વખતે નીચેના પરિમાણો ખાસ કરીને મહત્વપૂર્ણ છે.
| પરિમાણ | શા માટે તે બાબતો | ખરીદદારોએ શું પુષ્ટિ કરવી જોઈએ |
|---|---|---|
| રેટ કરેલ વર્તમાન (માં) | વર્તમાન સ્તરને વ્યાખ્યાયિત કરે છે જે સર્કિટ બ્રેકર નિર્દિષ્ટ પરિસ્થિતિઓમાં વહન કરવા માટે રચાયેલ છે. | બ્રેકરને સર્કિટ લોડ અને કંડક્ટરની ડિઝાઇન સાથે મેચ કરો. |
| રેટ કરેલ વોલ્ટેજ (Ue) | એપ્લિકેશન માટે ઇલેક્ટ્રિકલ ઓપરેટિંગ વોલ્ટેજ વ્યાખ્યાયિત કરે છે. | સિસ્ટમ વોલ્ટેજ સાથે સુસંગતતાની પુષ્ટિ કરો. |
| બ્રેકિંગ કેપેસિટી | નિર્દિષ્ટ પરીક્ષણ શરતો હેઠળ બ્રેકર સુરક્ષિત રીતે વિક્ષેપ કરી શકે છે તે ખામી વર્તમાન સૂચવે છે. | ઉપલબ્ધ શોર્ટ-સર્કિટ વર્તમાન સાથે ઉત્પાદન રેટિંગની તુલના કરો. |
| લિકેજ વર્તમાન સેટિંગ | શેષ વર્તમાન સ્તર નક્કી કરે છે કે જેના પર લિકેજ સંરક્ષણ કાર્ય કરે છે. | જરૂરી સંવેદનશીલતા અને ગોઠવણ શ્રેણીની પુષ્ટિ કરો. |
| સમય વિલંબ | અન્ય રક્ષણાત્મક ઉપકરણો સાથે લિકેજ સંરક્ષણનું સંકલન કરવામાં મદદ કરી શકે છે. | તપાસો કે જરૂરી પ્રતિસાદ ત્વરિત છે કે વિલંબિત છે. |
| ધ્રુવોની સંખ્યા | કયા કંડક્ટર સ્વિચ અને સુરક્ષિત છે તે નક્કી કરે છે. | 3P, 4P અથવા અન્ય જરૂરી ગોઠવણીની પુષ્ટિ કરો. |
| ધોરણો | ઉત્પાદન પ્રદર્શન અને પરીક્ષણ માટે એક માળખું પૂરું પાડે છે. | લાગુ IEC, પ્રાદેશિક અને પ્રોજેક્ટ જરૂરિયાતો ચકાસો. |
ઉદાહરણ તરીકે, અવશેષ-વર્તમાન સુરક્ષા સાથે વર્તમાન વ્યવસાયિક ઉત્પાદનો રેટ કરેલ વર્તમાન, ધ્રુવ ગોઠવણી, ઓપરેટિંગ વોલ્ટેજ અને બ્રેકિંગ ક્ષમતાના વિવિધ સંયોજનો ઓફર કરી શકે છે. આ સ્પેસિફિકેશન હંમેશા પ્રોડક્ટ કેટેગરીમાંથી માની લેવાને બદલે વાસ્તવિક પ્રોડક્ટ ડેટાશીટ સામે ચેક કરવા જોઈએ.
8. લિકેજ પ્રોટેક્શન વિરુદ્ધ અલગ સુરક્ષા ઉપકરણો સાથે MCCB
બંને સંકલિત અને અલગ સુરક્ષા વ્યવસ્થા તકનીકી રીતે યોગ્ય હોઈ શકે છે. બહેતર રૂપરેખાંકન પ્રોજેક્ટના ઇલેક્ટ્રિકલ આર્કિટેક્ચર, જગ્યાની જરૂરિયાતો, સંકલન વ્યૂહરચના અને પ્રાપ્તિ પસંદગીઓ પર આધારિત છે.
| વિચારણા | લિકેજ પ્રોટેક્શન સાથે MCCB | અલગ સુરક્ષા વ્યવસ્થા |
|---|---|---|
| પેનલ લેઆઉટ | કોમ્પેક્ટ વ્યવસ્થા આપી શકે છે. | વધારાની માઉન્ટિંગ જગ્યાની જરૂર પડી શકે છે. |
| વાયરિંગ | અલગ રક્ષણ ઘટકો વચ્ચે આંતર જોડાણ ઘટાડી શકે છે. | વધારાના વાયરિંગ અને સંકલનની જરૂર પડી શકે છે. |
| રક્ષણ કાર્યો | સંયુક્ત સુરક્ષા વ્યવસ્થાની આસપાસ રચાયેલ છે. | કાર્યો સ્વતંત્ર રીતે પસંદ કરી શકાય છે. |
| જાળવણી | ઓછા અલગ ઘટકો નિરીક્ષણને સરળ બનાવી શકે છે. | ડિઝાઇનના આધારે વ્યક્તિગત ઘટકોને અલગથી બદલી શકાય છે. |
| કસ્ટમાઇઝેશન | ઉપલબ્ધ બ્રેકર અને લિકેજ-પ્રોટેક્શન રૂપરેખાંકનો પર આધાર રાખે છે. | વિવિધ ઉપકરણોને જોડીને સુગમતા પ્રદાન કરી શકે છે. |
મહત્વનો મુદ્દો એ છે કે એકીકરણનો અર્થ આપમેળે અનુકૂળતા નથી. પસંદ કરેલ સંયોજન હજુ પણ ઇન્સ્ટોલેશનની વિદ્યુત જરૂરિયાતોને સંતોષે છે.
9. સ્થાપન અને જાળવણીની વિચારણાઓ
યોગ્ય સ્થાપન એ યોગ્ય બ્રેકર પસંદ કરવા જેટલું જ મહત્વપૂર્ણ છે. જો વાયરિંગ, ગ્રાઉન્ડિંગ એરેન્જમેન્ટ, સેટિંગ અથવા ઇન્સ્ટોલેશન એન્વાયર્નમેન્ટ ખોટું હોય તો લીકેજ પ્રોટેક્શન સાથે સારી રીતે ડિઝાઇન કરેલું MCCB પણ ઇચ્છિત કામગીરી પ્રદાન કરી શકશે નહીં.
વાયરિંગને કાળજીપૂર્વક તપાસો
ઉત્પાદકના વાયરિંગ ડાયાગ્રામ અને ઇન્સ્ટોલેશન સૂચનાઓને અનુસરો. તબક્કો અને તટસ્થ વાહક, જ્યાં લાગુ હોય, ત્યાં અવશેષ વર્તમાન શોધ પ્રણાલીને હેતુ મુજબ કાર્ય કરવા માટે યોગ્ય રીતે ગોઠવવામાં આવવી જોઈએ.
લિકેજ સેટિંગ ચકાસો
એવું માનશો નહીં કે સૌથી ઓછી ઉપલબ્ધ લિકેજ-વર્તમાન સેટિંગ આપમેળે યોગ્ય છે. સેટિંગ ઇચ્છિત સંરક્ષણ કાર્ય અને સર્કિટની ઇલેક્ટ્રિકલ લાક્ષણિકતાઓને અનુરૂપ હોવી જોઈએ.
પસંદગીનો વિચાર કરો
મોટી વિતરણ પ્રણાલીઓમાં બહુવિધ રક્ષણાત્મક ઉપકરણો હોઈ શકે છે. તેમની ઓપરેટિંગ લાક્ષણિકતાઓની એકસાથે સમીક્ષા થવી જોઈએ જેથી કરીને યોગ્ય ડાઉનસ્ટ્રીમ ફોલ્ટ ઇન્સ્ટોલેશનના ઘણા મોટા ભાગને બિનજરૂરી રીતે ડિસ્કનેક્ટ ન કરે.
કાર્યાત્મક પરીક્ષણ કરો
જ્યાં ઉત્પાદન પરીક્ષણ કાર્ય પ્રદાન કરે છે, પરીક્ષણ ઉત્પાદકની ભલામણ કરેલ પ્રક્રિયા અને ઇન્સ્ટોલેશનને લાગુ પડતી આવશ્યકતાઓને અનુસરે છે. કેટલાક શેષ-વર્તમાન ઉપકરણો પરીક્ષણ કાર્યો અને વધારાની દેખરેખ સુવિધાઓ પ્રદાન કરે છે.
10. Shanghai DaDa Electric Co., Ltd. અને લિકેજ પ્રોટેક્શન સોલ્યુશન્સ
Shanghai DaDa Electric Co., Ltd. પરંપરાગત સર્કિટ પ્રોટેક્શન અને લીકેજ પ્રોટેક્શન સાથે મળીને કામ કરવાની જરૂર હોય તેવા કાર્યક્રમો માટે રચાયેલ MCCB સોલ્યુશન્સ પ્રદાન કરે છે. તેની DAM1L શ્રેણી એકીકૃત અવશેષ વર્તમાન સુરક્ષા સાથે MCCBનું ઉદાહરણ છે, જે બિલ્ડીંગ ઇલેક્ટ્રિકલ સિસ્ટમ્સ, ઔદ્યોગિક સાઇટ્સ અને અન્ય લો-વોલ્ટેજ વિતરણ વાતાવરણ સહિતની એપ્લિકેશનો માટે રચાયેલ છે.
ઉત્પાદન માહિતી ચાર-ધ્રુવ બાંધકામ, વ્યાપક રેટેડ-વર્તમાન શ્રેણી અને એડજસ્ટેબલ અર્થ-લિકેજ સંરક્ષણ જેવા રૂપરેખાંકનો સૂચવે છે. મૉડલના આધારે, લિકેજ ઑપરેટિંગ કરંટને ચોક્કસ રેન્જમાં ગોઠવી શકાય છે, જે સુરક્ષા વ્યૂહરચનાને અલગ-અલગ ઍપ્લિકેશનો માટે અનુકૂળ થવા દે છે.
વિદેશી ખરીદદારો, વિતરકો, પેનલ બિલ્ડરો અને વિદ્યુત ઠેકેદારો માટે, અવતરણની વિનંતી કરતા પહેલા સપ્લાયરને પ્રોજેક્ટની જરૂરિયાતો પૂરી પાડવાનો સૌથી ઉપયોગી અભિગમ છે. આ નિર્ધારિત કરવામાં મદદ કરે છે કે શું જરૂરી વર્તમાન રેટિંગ, ધ્રુવની ગોઠવણી, લિકેજ સેટિંગ, બ્રેકિંગ ક્ષમતા અને પ્રમાણપત્ર ઇચ્છિત રૂપરેખાંકનમાં ઉપલબ્ધ છે કે કેમ.
પૂછપરછમાં સામેલ કરવા માટેની માહિતી
- જરૂરી રેટ કરેલ વર્તમાન
- સિસ્ટમ વોલ્ટેજ અને આવર્તન
- ધ્રુવોની સંખ્યા
- આવશ્યક લિકેજ-વર્તમાન સંવેદનશીલતા
- જરૂરી સમય-વિલંબ કાર્ય
- અપેક્ષિત શોર્ટ-સર્કિટ વર્તમાન અથવા જરૂરી બ્રેકિંગ ક્ષમતા
- સ્થાપન પર્યાવરણ
- લક્ષ્ય બજાર અને પ્રમાણપત્ર આવશ્યકતાઓ
- જરૂરી જથ્થો
- OEM અથવા કસ્ટમાઇઝ્ડ આવશ્યકતાઓ, જો લાગુ હોય તો
શરૂઆતમાં આ વિગતો પૂરી પાડવાથી ટેકનિકલ સંચાર વધુ કાર્યક્ષમ બની શકે છે અને અંતિમ સ્થાપન સાથે મેળ ન ખાતા બ્રેકર પસંદ કરવાનું જોખમ ઘટાડી શકે છે.
11. વારંવાર પૂછાતા પ્રશ્નો
લીકેજ પ્રોટેક્શન અનિચ્છનીય વર્તમાન પાથને કારણે થતા શેષ પ્રવાહને શોધી કાઢે છે અને જ્યારે ગોઠવેલ ઓપરેટિંગ થ્રેશોલ્ડ પર પહોંચી જાય ત્યારે બ્રેકર ટ્રિપિંગ શરૂ કરી શકે છે. તે પરંપરાગત ઓવરલોડ અને શોર્ટ-સર્કિટ સંરક્ષણથી અલગ સ્થિતિને સંબોધે છે.
ના. એક સામાન્ય MCCB ઓવરલોડ અને શોર્ટ-સર્કિટ પ્રોટેક્શન જેવા કાર્યો પૂરા પાડે છે, જ્યારે લિકેજ-સંરક્ષિત રૂપરેખાંકન શેષ-વર્તમાન શોધ અને સુરક્ષા ઉમેરે છે.
લિકેજ પ્રોટેક્શન અમુક અસાધારણ વર્તમાન પાથને શોધવામાં મદદ કરી શકે છે જે વિદ્યુત જોખમોમાં ફાળો આપી શકે છે. જો કે, અગ્નિ નિવારણ સંપૂર્ણ વિદ્યુત સ્થાપન, સાધનોની સ્થિતિ, સુરક્ષા સેટિંગ્સ અને લાગુ સલામતીનાં પગલાં પર આધારિત છે.
દરેક ઇન્સ્ટોલેશન માટે કોઈ એક સેટિંગ યોગ્ય નથી. યોગ્ય મૂલ્ય સંરક્ષણ હેતુ, સર્કિટ લાક્ષણિકતાઓ, સાધનો અને લાગુ વિદ્યુત જરૂરિયાતો પર આધારિત છે. લાયકાત ધરાવતા કર્મચારીઓ દ્વારા સેટિંગ નક્કી થવી જોઈએ.
MCCB રૂપરેખાંકન સામાન્ય રીતે પરંપરાગત સર્કિટ-બ્રેકર સંરક્ષણ કાર્યોની આસપાસ રચાયેલ છે, પરંતુ ચોક્કસ સુરક્ષા કાર્યો ચોક્કસ મોડેલ અને ટ્રિપ-યુનિટ ગોઠવણી પર આધારિત છે. હંમેશા ઉત્પાદકના તકનીકી દસ્તાવેજોની ચકાસણી કરો.
IEC 60947-2 એ લો-વોલ્ટેજ સર્કિટ બ્રેકર્સ માટે એક મહત્વપૂર્ણ ધોરણ છે અને તેમાં અવશેષ વર્તમાન સુરક્ષાને સમાવિષ્ટ સર્કિટ બ્રેકર્સને લગતી આવશ્યકતાઓનો સમાવેશ થાય છે. પ્રાદેશિક ધોરણો અને પ્રોજેક્ટ-વિશિષ્ટ જરૂરિયાતો પણ લાગુ થઈ શકે છે.
હા, જ્યારે તેમના વિદ્યુત રેટિંગ, સંરક્ષણ લાક્ષણિકતાઓ અને પર્યાવરણીય વિશિષ્ટતાઓ ઇન્સ્ટોલેશન સાથે મેળ ખાતી હોય ત્યારે ઔદ્યોગિક વિતરણ અને સાધનોના કાર્યક્રમોમાં યોગ્ય મોડલ્સનો ઉપયોગ કરી શકાય છે.
જરૂરી વર્તમાન, વોલ્ટેજ, ધ્રુવો, બ્રેકિંગ ક્ષમતા, લિકેજ-વર્તમાન સેટિંગ, સમય-વિલંબની જરૂરિયાત, ઇન્સ્ટોલેશન શરતો, જથ્થો અને લક્ષ્ય પ્રમાણપત્ર પ્રદાન કરો. આ ઉત્પાદકને યોગ્ય ગોઠવણીની ભલામણ કરવા માટે પૂરતી માહિતી આપે છે.
12. નિષ્કર્ષ
લિકેજ સંરક્ષણ સાથેનું MCCB વિદ્યુત સંરક્ષણના બે મહત્વપૂર્ણ ક્ષેત્રોને સંબોધિત કરે છે: પરંપરાગત ઓવરકરન્ટ સંરક્ષણ અને અવશેષ પ્રવાહની શોધ. આ કાર્યોને સંકલિત ઉકેલમાં લાવીને, તે પાવર ડિસ્ટ્રિબ્યુશન ડિઝાઇનને સરળ બનાવવામાં મદદ કરી શકે છે જ્યાં ઇલેક્ટ્રિકલ સલામતી, પેનલ સ્પેસ અને સિસ્ટમ સંકલન મહત્વપૂર્ણ છે.
સૌથી મહત્વપૂર્ણ પગલું એ ઉત્પાદનના નામની બહાર જોવાનું છે. રેટેડ કરંટ, ઓપરેટિંગ વોલ્ટેજ, બ્રેકિંગ કેપેસિટી, પોલ કન્ફિગરેશન, લિકેજ સેન્સિટિવિટી, સમય વિલંબ, ઇન્સ્ટોલેશનની સ્થિતિ અને લાગુ પડતા ધોરણો બધા પ્રભાવિત કરે છે કે કોઈ ચોક્કસ MCCB પ્રોજેક્ટ માટે યોગ્ય છે કે નહીં.
વાણિજ્યિક ઇમારતો, ઔદ્યોગિક સુવિધાઓ, વિતરણ પેનલ્સ અથવા OEM એપ્લિકેશનો માટે લીકેજ-સંરક્ષિત MCCB નું મૂલ્યાંકન કરતા ખરીદદારો માટે, વાસ્તવિક વિદ્યુત જરૂરિયાતોથી સીધા કામ કરવું એ યોગ્ય ગોઠવણીને ઓળખવાનો સૌથી વિશ્વસનીય માર્ગ છે.
લીકેજ પ્રોટેક્શન સાથે MCCBની જરૂર છે?
જો તમે નવા વિદ્યુત પ્રોજેક્ટ માટે MCCB સોર્સિંગ કરી રહ્યા હોવ, હાલના સંરક્ષણ ઉપકરણોને બદલી રહ્યા હોવ અથવા કસ્ટમાઇઝ્ડ ડિસ્ટ્રિબ્યુશન સોલ્યુશન વિકસાવી રહ્યા હોવ,Shanghai DaDa Electric Co., Ltd.જરૂરી વિશિષ્ટતાઓ અને ઉત્પાદન ગોઠવણીની સમીક્ષા કરવામાં તમારી મદદ કરી શકે છે. યોગ્ય ઉકેલની ચર્ચા કરવા માટે તમારું વોલ્ટેજ, વર્તમાન, પોલ નંબર, લિકેજ-સંરક્ષણ આવશ્યકતાઓ અને એપ્લિકેશન વિગતો શેર કરો.
ઉત્પાદન વિશિષ્ટતાઓ, OEM આવશ્યકતાઓ અથવા પ્રોજેક્ટ પૂછપરછ માટે,અમારો સંપર્ક કરોતમારી વિદ્યુત જરૂરિયાતો અને એપ્લિકેશન માહિતી સાથે.
