ટકાઉ મોલ્ડેડ કેસ સર્કિટ બ્રેકર ફેક્ટરી
સી.ડી.એ.ડી.એમોલ્ડેડ કેસ સર્કિટ બ્રેકર્સના વ્યાવસાયિક ઉત્પાદક અને સપ્લાયર છે. આ ઉત્પાદન શ્રેણી અમારી મુખ્ય તકોમાંની એક છે, જે અમારી શરૂઆતના 40 વર્ષના અનુભવ દ્વારા સમર્થિત છે. અસંખ્ય ધોરણોનું પાલન કરતા મોડલની વ્યાપક શ્રેણી સાથે, વૈશ્વિક ખરીદદારો અમારા ઉત્પાદનોને સંપૂર્ણ વિશ્વાસ સાથે પસંદ કરી શકે છે.
મોલ્ડેડ કેસ સર્કિટ બ્રેકર શું છે?
A મોલ્ડેડ કેસ સર્કિટ બ્રેકર (MCCB)ઓવરલોડ, શોર્ટ સર્કિટ અને ગ્રાઉન્ડ ફોલ્ટ સામે ઇલેક્ટ્રિકલ ડિસ્ટ્રિબ્યુશન સિસ્ટમ્સને સુરક્ષિત કરવા માટે રચાયેલ કોમ્પેક્ટ, બંધ લો-વોલ્ટેજ પ્રોટેક્શન ડિવાઇસ છે. એ અંદર સમાવિષ્ટથર્મોસેટિંગ પ્લાસ્ટિક હાઉસિંગ, MCCBs સુધીના રેટેડ વોલ્ટેજ પર કાર્ય કરે છે690V AC (50/60Hz)થી લઈને વર્તમાન રેટિંગ સાથે10A થી 2000A, ઔદ્યોગિક, વ્યાપારી અને ઈન્ફ્રાસ્ટ્રક્ચર એપ્લિકેશન્સમાં વર્કહોર્સ પ્રોટેક્શન ડિવાઇસ તરીકે સેવા આપે છે.
MCCB ની વ્યાખ્યાત્મક લાક્ષણિકતા તેમનામાં રહેલી છેમોલ્ડેડ કેસ બાંધકામ—એક ઉચ્ચ-શક્તિનું થર્મોસેટિંગ પ્લાસ્ટિક બિડાણ જે જીવંત આંતરિક ઘટકો અને બાહ્ય ઓપરેટિંગ ઇન્ટરફેસ વચ્ચે વર્ગ II ઇન્સ્યુલેશન (ડબલ ઇન્સ્યુલેશન) પ્રદાન કરે છે. સુધી કોમ્પેક્ટ પરિમાણો અને ઉચ્ચ બ્રેકિંગ ક્ષમતા જાળવી રાખીને આ ડિઝાઇન ઓપરેટરની સલામતી સુનિશ્ચિત કરે છે380/415V પર 100kA.
વિપરીતએર સર્કિટ બ્રેકર્સ (ACBs), MCCBs લક્ષણનિશ્ચિત, બિન-જાળવણી કરી શકાય તેવી ડિઝાઇન(મોટા ભાગના કિસ્સાઓમાં) સીલબંધ આંતરિક મિકેનિઝમ્સ સાથે, ગૌણ વિતરણ સર્કિટ માટે ખર્ચ-અસરકારક સુરક્ષા પ્રદાન કરે છે જ્યાં નિયમિત જાળવણી ઍક્સેસ જરૂરી નથી.
MCCB પ્રોડક્ટ કેટેગરીઝ અને રૂપરેખાંકનો
| વર્ગીકરણ | પ્રકાર | વર્તમાન શ્રેણી | મુખ્ય લાક્ષણિકતાઓ |
| ટ્રીપ યુનિટ ટેકનોલોજી | થર્મલ-મેગ્નેટિક | 10A – 800A | બાયમેટાલિક ઓવરલોડ + ચુંબકીય શોર્ટ-સર્કિટ, નિશ્ચિત/એડજસ્ટેબલ સેટિંગ્સ, આર્થિક |
| ઇલેક્ટ્રોનિક LSIG | 100A – 2000A | માઇક્રોપ્રોસેસર-આધારિત, એડજસ્ટેબલ વણાંકો, સંચાર-સક્ષમ, ચોક્કસ રક્ષણ | |
| સ્થાપન પદ્ધતિ | સ્થિર | 10A – 2000A | ડાયરેક્ટ બસબાર કનેક્શન, કાયમી ઇન્સ્ટોલેશન, સૌથી ઓછી કિંમત |
| પ્લગ-ઇન | 100A – 1600A | બેઝ-માઉન્ટેડ બોડી, જાળવણી માટે ઉપાડી શકાય તેવું, ઘટાડો ડાઉનટાઇમ | |
| ઉપાડપાત્ર | 250A – 2000A | ડ્રો-આઉટ મિકેનિઝમ, સંપૂર્ણ અલગતા ક્ષમતા, સલામતી શટર | |
| ધ્રુવ રૂપરેખાંકન | 2-ધ્રુવ | 10A – 800A | સિંગલ-ફેઝ સિસ્ટમ્સ, ડીસી એપ્લિકેશન્સ |
| 3-ધ્રુવ | 10A – 2000A | માનક ત્રણ તબક્કાના ઔદ્યોગિક કાર્યક્રમો | |
| 4-ધ્રુવ | 16A – 2000A | તટસ્થ સુરક્ષા સાથે ત્રણ-તબક્કા, એડજસ્ટેબલ તટસ્થ સેટિંગ્સ (50-100%) | |
| બ્રેકિંગ કેપેસિટી | ધોરણ (S1) | 16kA - 50kA | સામાન્ય વિતરણ, નીચા ફોલ્ટ લેવલ નેટવર્ક્સ |
| ઉચ્ચ (H1) | 65kA - 85kA | ઔદ્યોગિક મુખ્ય, મોટર નિયંત્રણ કેન્દ્રો | |
| અલ્ટ્રા-હાઈ (H2/H3) | 100kA - 200kA | વીજ ઉત્પાદન, ભારે ઉદ્યોગ, ઈન્ફ્રાસ્ટ્રક્ચર | |
| પસંદગીની શ્રેણી | શ્રેણી એ | ≤400A | ઇરાદાપૂર્વક ટૂંકા સમયનો વિલંબ નહીં, તાત્કાલિક સફર |
| કેટેગરી B | ≥400A | ટૂંકા સમયનો સામનો કરવો (Icw), વિલંબ સાથે પસંદગીયુક્ત સંકલન |
ફ્રેમ સાઈઝ આર્કિટેક્ચર:
કોમ્પેક્ટ ફ્રેમ: 10A – 160A (પેનલબોર્ડ માઉન્ટિંગ, DIN રેલ સુસંગત)
મધ્યમ ફ્રેમ: 160A - 630A (મોટર સંરક્ષણ, વિતરણ બોર્ડ)
મોટી ફ્રેમ: 630A - 1600A (મુખ્ય વિતરણ, બસબાર સિસ્ટમ્સ)
મેક્સી ફ્રેમ: 1600A - 2000A (ઇન્ફ્રાસ્ટ્રક્ચર, પાવર જનરેશન)
મુખ્ય કાર્યો અને સંરક્ષણ ક્ષમતાઓ
મૂળભૂત સંરક્ષણ કાર્યો
| કાર્ય | મિકેનિઝમ | ટેકનિકલ પરિમાણો |
| ઓવરલોડ પ્રોટેક્શન (L) | બાયમેટાલિક સ્ટ્રીપ થર્મલ વિસ્તરણ | 0.7 - 1.0 × સેટિંગમાં, વ્યસ્ત સમય વળાંક, 40°C સંદર્ભ આસપાસ |
| શોર્ટ-સર્કિટ ઇન્સ્ટન્ટેનિયસ (I) | ઇલેક્ટ્રોમેગ્નેટિક સોલેનોઇડ કૂદકા મારનાર | સ્થિર: 5-10 × ઇન, એડજસ્ટેબલ: 2-15 × ઇન, <20ms ઓપરેશન |
| શોર્ટ-સર્કિટ વિલંબ (S) | ઇલેક્ટ્રોનિક ટાઇમિંગ સર્કિટ | 0.1s - 0.5s વિલંબ, 2-10 × સેટિંગમાં, પસંદગીયુક્ત સંકલન |
| ગ્રાઉન્ડ ફોલ્ટ (G) | વેક્ટર સરવાળો વર્તમાન સેન્સિંગ | 20-100% In, 0.1s-1.0s વિલંબ, કોર-બેલેન્સ અથવા શેષ પદ્ધતિ |
| વર્તમાન મર્યાદા | હાઇ-સ્પીડ રિપ્લેશન કોન્ટેક્ટ સિસ્ટમ | <10ms ખુલવાનો સમય (≤630A), <15ms (≤1600A), લેટ-થ્રુ એનર્જી રિડક્શન |
| અંડરવોલ્ટેજ રિલીઝ | વોલ્ટેજ સેન્સિંગ કોઇલ | 35-70% અન ટ્રિપિંગ, 0.1s-3s એડજસ્ટેબલ વિલંબ |
એડવાન્સ્ડ ઈલેક્ટ્રોનિક ટ્રીપ યુનિટ ફીચર્સ
આધુનિક માઇક્રોપ્રોસેસર-આધારિત પ્રકાશનો પ્રદાન કરે છે:
સાચું RMS સેન્સિંગ: વિકૃત તરંગસ્વરૂપનું ચોક્કસ માપન
ઝોન પસંદગીયુક્ત ઇન્ટરલોકિંગ (ZSI): બસ-ટાઇ અને ઇનકમિંગ ઉપકરણ સંકલન
કોમ્યુનિકેશન પ્રોટોકોલ્સ: Modbus, Profibus, Ethernet/IP, BACnet એકીકરણ
પાવર ગુણવત્તા મોનીટરીંગ: વોલ્ટેજ, કરંટ, પાવર ફેક્ટર, હાર્મોનિક્સ, એનર્જી મીટરિંગ
અનુમાનિત જાળવણી: સંપર્ક વસ્ત્રો સંકેત, ઓપરેશન કાઉન્ટર, તાપમાન મોનીટરીંગ
એપ્લિકેશન પર્યાવરણ અને ઉપયોગના કેસો
| ઉદ્યોગ ક્ષેત્ર | ચોક્કસ એપ્લિકેશન | લાક્ષણિક વિશિષ્ટતાઓ |
| વાણિજ્યિક ઇમારતો | મુખ્ય વિતરણ બોર્ડ, પેનલબોર્ડ, ભાડૂત મીટરિંગ | 125A-800A, થર્મલ-મેગ્નેટિક, પ્લગ-ઇન, 25-65kA Icu |
| ડેટા કેન્દ્રો | UPS વિતરણ, PDU રક્ષણ, બસબાર ટેપ-ઓફ | 250A-1600A, ઇલેક્ટ્રોનિક LSIG, 100kA+ Icu, સંચાર-સક્ષમ |
| મેન્યુફેક્ચરિંગ પ્લાન્ટ્સ | મોટર નિયંત્રણ કેન્દ્રો, મશીન ટૂલ્સ, વેલ્ડીંગ સાધનો | 63A-630A, મોટર સંરક્ષણ વણાંકો, વર્તમાન મર્યાદિત, 65kA Icu |
| તેલ અને ગેસ | ડ્રિલિંગ રિગ્સ, રિફાઇનરીઓ, ઑફશોર પ્લેટફોર્મ | 400A-1600A, ઉષ્ણકટિબંધીય (T2), કાટ-પ્રતિરોધક, 85kA Icu |
| રિન્યુએબલ એનર્જી | સોલર કોમ્બાઈનર બોક્સ, વિન્ડ ટર્બાઈન સ્વીચગિયર, બેટરી સ્ટોરેજ | 250A-1250A, 1000V DC સક્ષમ, વિસ્તૃત તાપમાન શ્રેણી (-25°C થી +70°C) |
| ઈન્ફ્રાસ્ટ્રક્ચર | મેટ્રો ટ્રેક્શન પાવર, એરપોર્ટ બેગેજ સિસ્ટમ્સ, વોટર ટ્રીટમેન્ટ | 800A-2000A, ઉપાડવા યોગ્ય, ઉચ્ચ યાંત્રિક સહનશક્તિ (10,000+ ચક્ર) |
| હેલ્થકેર | હોસ્પિટલનું મુખ્ય વિતરણ, તબીબી ઇમેજિંગ સાધનો, કટોકટી શક્તિ | 400A-1600A, તટસ્થ સુરક્ષા સાથે 4-પોલ, ડ્યુઅલ-સોર્સ ટ્રાન્સફર સુસંગતતા |
ઉત્પાદન પ્રક્રિયા અને ઉત્પાદન કાર્યપ્રવાહ
પ્રિસિઝન મેન્યુફેક્ચરિંગ સિક્વન્સ
કાચો માલ IQC → થર્મોસેટિંગ પ્લાસ્ટિક મોલ્ડિંગ → સંપર્ક સિસ્ટમ ફેબ્રિકેશન → આર્ક ચૂટ એસેમ્બલી → મિકેનિઝમ એકીકરણ → ટ્રિપ યુનિટ ઇન્સ્ટોલેશન → પ્રાથમિક એસેમ્બલી → કેલિબ્રેશન અને પરીક્ષણ → અંતિમ QC → પેકેજિંગ
નિર્ણાયક ઉત્પાદન તબક્કાઓ
| સ્ટેજ | પ્રક્રિયા વિગતો | ગુણવત્તા નિયંત્રણ બિંદુઓ |
| થર્મોસેટિંગ પ્લાસ્ટિક મોલ્ડિંગ | BMC (બલ્ક મોલ્ડિંગ કમ્પાઉન્ડ) ઈન્જેક્શન મોલ્ડિંગ 150-180 ° સે, 1500-3000 બાર પ્રેશર, 60-120 સેકન્ડ ક્યોર ટાઈમ | પરિમાણીય સહિષ્ણુતા ±0.1mm, સપાટી પૂર્ણાહુતિ Ra 1.6, ટ્રેકિંગ ઇન્ડેક્સ >600V, UL 94 V-0 જ્વલનક્ષમતા |
| સિસ્ટમ ફેબ્રિકેશનનો સંપર્ક કરો | સિલ્વર-પ્લેટેડ તાંબાના સંપર્કો (AgNi 90/10 અથવા AgCdO), CNC-મશીનવાળા સંપર્ક હથિયારો, નાઇટ્રોજન વાતાવરણમાં બ્રેઝિંગ | ચાંદીની જાડાઈ 8-12μm (XRF ચકાસાયેલ), સંપર્ક પ્રતિકાર <100μΩ, કઠિનતા HV 100-150 |
| આર્ક ચૂટ બાંધકામ | સ્ટીલ સ્પ્લિટર પ્લેટ્સ (ફેરોમેગ્નેટિક), સિરામિક આર્ક ગ્રીડ, ડીયોનાઇઝિંગ ચેમ્બર, ઑપ્ટિમાઇઝ આર્ક રનર ભૂમિતિ | મેગ્નેટિક ફ્લક્સ ડેન્સિટી વેરિફિકેશન, ડાઇલેક્ટ્રિક સ્ટ્રેન્થ 2.5kV, પરિમાણીય સુસંગતતા ±0.05mm |
| ઓપરેટિંગ મિકેનિઝમ એસેમ્બલી | સ્પ્રિંગ સ્ટીલ ચાર્જિંગ સિસ્ટમ્સ, ક્વિક-મેક/ક્વિક-બ્રેક મિકેનિઝમ્સ, ટ્રિપ-ફ્રી ઓવરરાઇડ, એનર્જી સ્ટોરેજ સ્પ્રિંગ્સ | ટોર્ક સુસંગતતા ±5%, યાંત્રિક સહનશક્તિ 10,000 ચક્ર, ટ્રિપ ફોર્સ 5-15N |
| ટ્રીપ યુનિટ એકીકરણ | થર્મલ બાઈમેટલ કેલિબ્રેશન (ઈનકોનલ/કોપર), મેગ્નેટિક કોઈલ વિન્ડિંગ, ઈલેક્ટ્રોનિક પીસીબી એસેમ્બલી, ફર્મવેર પ્રોગ્રામિંગ | સમય-વર્તમાન વળાંકની ચકાસણી, ±10% વર્તમાન ચોકસાઈ, ±20% સમયની ચોકસાઈ 2×In |
| અંતિમ એસેમ્બલી | મોડ્યુલર બાંધકામ, ટર્મિનલ ટોર્ક માર્કિંગ, એડજસ્ટમેન્ટ કવરની સીલિંગ, હેન્ડલ મિકેનિઝમ એકીકરણ | ડાઇલેક્ટ્રિક ટકી 3kV/1min, ઇન્સ્યુલેશન પ્રતિકાર >100MΩ, સંપર્ક સંરેખણ ચકાસણી |
પ્રાથમિક કાચો માલ અને ઘટકોની વિશિષ્ટતાઓ
| ઘટક | સામગ્રી સ્પષ્ટીકરણ | સપ્લાયર ધોરણો | કી ગુણધર્મો |
| મોલ્ડેડ કેસ હાઉસિંગ | BMC (બલ્ક મોલ્ડિંગ કમ્પાઉન્ડ) DMC-2 અથવા SMC ફાઇબરગ્લાસ-રિઇનફોર્સ્ડ પોલિએસ્ટર | IEC 60664-1, UL 94 V-0 | ટ્રેકિંગ ઇન્ડેક્સ >600V, હીટ રેઝિસ્ટન્સ 180°C, ડાઇલેક્ટ્રિક સ્ટ્રેન્થ >15kV/mm |
| મુખ્ય સંપર્કો | ઇલેક્ટ્રોલિટીક કોપર (Cu-ETP) C11000 + સિલ્વર-નિકલ પ્લેટિંગ (AgNi 90/10) | ASTM B152, IEC 60368 | વાહકતા ≥100% IACS, ચાપ ધોવાણ પ્રતિકાર, ઓક્સિડેશન સ્થિરતા |
| સંપર્કો Arcing | સિલ્વર-ટંગસ્ટન કાર્બાઇડ (AgWC 70/30) અથવા કોપર-ટંગસ્ટન (CuW 80/20) | ASTM B702 | ઉચ્ચ ચાપ ધોવાણ પ્રતિકાર, ઓછી વેલ્ડીંગ વલણ, સંપર્ક પ્રતિકાર <200μΩ |
| સ્પ્રિંગ્સનો સંપર્ક કરો | બેરિલિયમ કોપર (CuBe2 C17200) અથવા સ્ટેનલેસ સ્ટીલ 301 | ASTM B196, ASTM A240 | થાક જીવન >20,000 ચક્ર, સતત સંપર્ક દબાણ 8-12N/mm² |
| આર્ક સ્પ્લિટર પ્લેટ્સ | સિરામિક કોટિંગ સાથે કોલ્ડ-રોલ્ડ સ્ટીલ SPCC-SD | JIS G 3141 | ચુંબકીય અભેદ્યતા>2000, ગરમી પ્રતિકાર>1000°C, ચાપ શમન કાર્યક્ષમતા |
| ઓપરેટિંગ સ્પ્રિંગ્સ | ઓઇલ-ટેમ્પર્ડ કાર્બન સ્ટીલ SWOSC-V અથવા 17-7PH સ્ટેનલેસ સ્ટીલ | JIS G 3560 | તાણ શક્તિ 1800-2000MPa, છૂટછાટ પ્રતિકાર <5% 20 વર્ષમાં |
| બાયમેટાલિક તત્વો | ઇનકોનલ/કોપર કમ્પોઝિટ (ASTM TM2) અથવા પેસિવેટેડ સ્ટીલ/બ્રાસ | ASTM B388 | વિચલન દર 0.15-0.25mm/°C, સ્થિરતા ±3% 20 વર્ષોમાં |
| ઇલેક્ટ્રોનિક ઘટકો | ઔદ્યોગિક-ગ્રેડ પીસીબી, હોલ-ઇફેક્ટ સેન્સર, એઆરએમ કોર્ટેક્સ પ્રોસેસર્સ | IEC 60721-3-3, IEC 61000 | સંચાલન તાપમાન -25°C થી +70°C, EMC પ્રતિરક્ષા સ્તર 3 |
| ટર્મિનલ્સ | ટીન અથવા નિકલ પ્લેટિંગ સાથે T2 કોપર (C11000). | ASTM B187 | વર્તમાન ઘનતા 1.2-1.5 A/mm², ટોર્ક 15-50Nmનો સામનો કરે છે |
ધોરણોનું પાલન અને પરીક્ષણ પ્રોટોકોલ્સ
આંતરરાષ્ટ્રીય ધોરણો ફ્રેમવર્ક
| ધોરણ | અવકાશ | લાગુ રેટિંગ્સ |
| IEC 60947-2 | લો-વોલ્ટેજ સ્વીચગિયર - સર્કિટ બ્રેકર્સ | MCCB ડિઝાઇન, પ્રદર્શન, પરીક્ષણ માટે વૈશ્વિક આધારરેખા |
| EN 60947-2 | યુરોપિયન સુમેળ સંસ્કરણ | CE માર્કિંગ, EU માર્કેટ અનુપાલન |
| GB/T 14048.2 | ચિની રાષ્ટ્રીય ધોરણ સમકક્ષ | CCC પ્રમાણપત્ર, ચાઇના બજાર |
ફરજિયાત પ્રકાર પરીક્ષણો (IEC 60947-2)
| ટેસ્ટ કેટેગરી | ચોક્કસ ટેસ્ટ | સ્વીકૃતિ માપદંડ |
| ડાઇલેક્ટ્રિક કામગીરી | પાવર-ફ્રિકવન્સીનો સામનો કરવો (2kV-3kV/1min) | કોઈ બ્રેકડાઉન નથી, કોઈ ફ્લેશઓવર નથી, લિકેજ કરંટ <2mA |
| ઇમ્પલ્સ વોલ્ટેજનો સામનો કરે છે (8kV 1.2/50μs) | કોઈ વિક્ષેપકારક સ્રાવ | |
| તાપમાનમાં વધારો | In રેટેડ પર સતત પ્રવાહ | ટર્મિનલ્સ ≤80K (સિલ્વર-પ્લેટેડ), ≤65K (બેર કોપર), કેસ ≤40K |
| શોર્ટ-સર્કિટ બ્રેકિંગ | અલ્ટીમેટ બ્રેકિંગ કેપેસિટી (આઈસીયુ) - 3 ઓપરેશન્સ | સફળ વિક્ષેપ, કોઈ કાયમી નુકસાન, ડાઇલેક્ટ્રિક પુનઃપ્રાપ્તિ |
| સર્વિસ બ્રેકિંગ ક્ષમતા (ICs = 50-100% Icu) | 3 ઓપરેશન્સ, સતત સેવાક્ષમતા, સંપર્ક વસ્ત્રો <50% | |
| ટૂંકા સમયનો સામનો કરવો | Icw 0.5s અથવા 1s માટે (માત્ર B કેટેગરી) | કોઈ વિરૂપતા, સંપર્ક વેલ્ડીંગ, અથવા ઇન્સ્યુલેશન નુકસાન નથી |
| યાંત્રિક સહનશક્તિ | નો-લોડ ઓપરેશન્સ (સામાન્ય રીતે 8,000-20,000 સાયકલ) | <5% પેરામીટર ડ્રિફ્ટ, કોઈ યાંત્રિક નિષ્ફળતા, ટોર્ક સુસંગતતા |
| વિદ્યુત સહનશક્તિ | રેટ કરેલ વર્તમાન પર લોડ ઓપરેશન્સ (સામાન્ય રીતે 1,000-6,000 ચક્ર) | સંપર્ક વસ્ત્રો <50%, ટ્રિપ લાક્ષણિકતાઓ જાળવવામાં આવે છે |
| ટ્રિપ યુનિટ વેરિફિકેશન | ઓવરલોડ રિલીઝ 1.05×In (કોઈ ટ્રિપ નથી), 1.3×In (સફર <2h) | પરંપરાગત ટ્રિપિંગ સમયનું પાલન |
| 5×In, 10×In પર શોર્ટ-સર્કિટ રિલીઝ | તાત્કાલિક કામગીરી <0.1 સે | |
| વર્તમાન મર્યાદા | લેટ-થ્રુ એનર્જી (I²t) ચકાસણી | પીક વર્તમાન મર્યાદા, ઊર્જા ઘટાડો વિ. સંભવિત |
ફેક્ટરી ગુણવત્તા નિયંત્રણ અને નિરીક્ષણ ધોરણો
ઇનકમિંગ મટિરિયલ QC (IQC)
| સામગ્રી | નિરીક્ષણ વસ્તુઓ | નમૂના યોજના | સાધનસામગ્રી |
| BMC પ્લાસ્ટિક કમ્પાઉન્ડ | ગ્લાસ ફાઇબર સામગ્રી, સ્નિગ્ધતા, ઉપચાર લાક્ષણિકતાઓ | બેચ દીઠ, COA ચકાસણી | રેયોમીટર, ડીએસસી વિશ્લેષક |
| કોપર સંપર્કો | રાસાયણિક શુદ્ધતા (≥99.9%), વાહકતા, કઠિનતા | AQL 0.65, ISO 2859 | સ્પેક્ટ્રોમીટર, વાહકતા મીટર |
| સિલ્વર પ્લેટિંગ | જાડાઈ 8-12μm (XRF), સંલગ્નતા (ટેપ પરીક્ષણ), છિદ્રાળુતા | 100% વિઝ્યુઅલ, 5% XRF ચેક | એક્સ-રે ફ્લોરોસેન્સ, મેટલર્જિકલ માઇક્રોસ્કોપ |
| બાયમેટાલિક સ્ટ્રીપ્સ | વિચલન દર, સ્થિરતા, પ્રતિકાર | બેચ દીઠ, નમૂના પરીક્ષણ | થર્મલ ઓવન, પ્રતિકાર પુલ |
| સ્ટીલ ઘટકો | કઠિનતા HRC 38-45, પરિમાણીય સહિષ્ણુતા | AQL 1.0 | રોકવેલ કઠિનતા ટેસ્ટર, CMM |
| ઇલેક્ટ્રોનિક ઘટકો | કાર્ય પરીક્ષણ, પરિમાણ ચકાસણી, સોલ્ડરેબિલિટી | 100% AOI, 5% કાર્યાત્મક | એલસીઆર મીટર, ઓસિલોસ્કોપ, એક્સ-રે નિરીક્ષણ |
પ્રક્રિયામાં ગુણવત્તા નિયંત્રણ (IPQC)
| સ્ટેશન | નિયંત્રણ પરિમાણો | આવર્તન | પદ્ધતિ |
| ઈન્જેક્શન મોલ્ડિંગ | તાપમાન 150-180°C, દબાણ 1500-3000 બાર, ઉપચાર સમય | દરેક ચક્ર | SCADA મોનીટરીંગ, SPC ચાર્ટ |
| સંપર્ક એસેમ્બલી | સંપર્ક ગેપ, દબાણ, ગોઠવણી, ચાંદીની જાડાઈ | દર 100 એકમો | ફોર્સ ગેજ, ઓપ્ટિકલ કમ્પેરેટર, XRF |
| આર્ક ચૂટ એસેમ્બલી | સ્પ્લિટર પ્લેટ અંતર, ચુંબકીય સર્કિટ અખંડિતતા | દર 50 એકમો | ગો/નો-ગો ગેજ, ફ્લક્સ ડેન્સિટી મીટર |
| મિકેનિઝમ કેલિબ્રેશન | સ્પ્રિંગ ચાર્જ ફોર્સ, ટ્રિપ-ફ્રી ફંક્શન, ટૉગલ ઑપરેશન | દરેક એકમ | ઓટોમેટેડ ટેસ્ટ બેન્ચ, ફોર્સ-ડિસ્પ્લેસમેન્ટ કર્વ્સ |
| ટ્રીપ યુનિટ પરીક્ષણ | સમય-વર્તમાન વળાંક ચકાસણી, આસપાસના વળતર | 100% | પ્રાથમિક ઈન્જેક્શન ટેસ્ટ સેટ (500A-10,000A), ડેટા લોગીંગ |
પ્રક્રિયામાં ગુણવત્તા નિયંત્રણ (IPQC)
| ટેસ્ટ આઇટમ | ધોરણ | નમૂનાનું કદ |
| ડાઇલેક્ટ્રિક વોલ્ટેજનો સામનો કરે છે | 2.5kV AC/1min (≤690V રેટ કરેલ) | 100% |
| ઇન્સ્યુલેશન પ્રતિકાર | >100MΩ @ 500V DC | 100% |
| સંપર્ક પ્રતિકાર | 100μΩ પ્રતિ ધ્રુવ પર રેટેડ In | 100% |
| સમયની લાક્ષણિકતાઓ | બંધ/સફરનો સમય, યાંત્રિક સહનશક્તિ 5 ચક્ર | 100% |
| ટ્રીપ કર્વ ચકાસણી | 1.05×In (કોઈ સફર નથી), 1.3×In અથવા 2.5×In (સફર) | 100% |
| દ્રશ્ય અને પરિમાણીય નિરીક્ષણ | નિર્ણાયક પરિમાણો પર શૂન્ય ખામી (IP રેટિંગ, માર્કિંગ) | 100% |
ઉત્પાદન ઈન્ફ્રાસ્ટ્રક્ચર અને ઉત્પાદન ક્ષમતા
અદ્યતન ઉત્પાદન સાધનો
| સાધનોની શ્રેણી | મશીન સ્પષ્ટીકરણ | કાર્ય | ક્ષમતા |
| થર્મોસેટિંગ ઇન્જેક્શન મોલ્ડિંગ | 300-ટન BMC ઈન્જેક્શન પ્રેસ (બુહલર/એન્જેલ) | MCCB કેસ, કવર, આર્ક ચુટ હાઉસિંગ પ્રોડક્શન | 2,000 કેસ/દિવસ |
| CNC મશીનિંગ સેન્ટર | 5-અક્ષ વર્ટિકલ મશીનિંગ સેન્ટર (મઝાક/ડીએમજી મોરી) | ચોકસાઇ સંપર્ક મશીનિંગ, જટિલ ભૂમિતિ | 8,000 સંપર્ક સેટ/મહિને |
| મુદ્રાંકન અને રચના | 100-ટન પ્રગતિશીલ ડાઇ પ્રેસ | કોપર બસબાર રચના, સંપર્ક વસંત ઉત્પાદન | 15,000 ઘટકો/દિવસ |
| સપાટી સારવાર | સ્વયંસંચાલિત સિલ્વર પ્લેટિંગ લાઇન | સંપર્ક પ્લેટિંગ જાડાઈ નિયંત્રણ 8-12μm | 3,000 કિગ્રા/દિવસ |
| એસેમ્બલી | મજૂર એસેમ્બલી કોષો | મિકેનિઝમ એસેમ્બલી, સુસંગતતા જટિલ કામગીરી | 1,000 યુનિટ/દિવસ પ્રતિ લાઇન |
| પરીક્ષણ સાધનો | પ્રાથમિક ઈન્જેક્શન ટેસ્ટ સેટ 10,000A ક્ષમતા | ઉચ્ચ-વર્તમાન ટ્રિપ ચકાસણી, વળાંક રેકોર્ડિંગ | 300 યુનિટ/દિવસ |
| યાંત્રિક સહનશક્તિ પરીક્ષણ બેન્ચ (20,000 ચક્ર સ્વયંસંચાલિત) | જીવન પરીક્ષણ, મોનિટરિંગ પહેરો | એક સાથે 100 એકમો | |
| EMC ટેસ્ટ ચેમ્બર (3m/10m, Teseq/Keysight) | ઇલેક્ટ્રોમેગ્નેટિક સુસંગતતા ચકાસણી | 50 યુનિટ/દિવસ |
ઉત્પાદન ક્ષમતા અને લીડ ટાઇમ્સ
| ઉત્પાદન શ્રેણી | માસિક ક્ષમતા | માનક લીડ સમય | તાત્કાલિક ઓર્ડર ક્ષમતા |
| કોમ્પેક્ટ MCCB (10A-160A) | 50,000 એકમો | 4-5 અઠવાડિયા | 3 દિવસ (સ્ટોક ઘટકો) |
| મધ્યમ MCCB (160A-630A) | 20,000 એકમો | 4-5 અઠવાડિયા | 5 દિવસ |
| લાર્જ MCCB (630A-1600A) | 8,000 એકમો | 4-5 અઠવાડિયા | 7 દિવસ |
| Maxi MCCB (1600A-2000A) | 2,000 એકમો | 4-6 અઠવાડિયા | 10 દિવસ |
| ઇલેક્ટ્રોનિક ટ્રીપ એકમો | 15,000 એકમો | 4-5 અઠવાડિયા | 3 દિવસ |
એન્જિનિયરિંગ અને ટેકનિકલ ટીમ સ્ટ્રક્ચર
| વિભાગ | કર્મચારી | નિપુણતા | જવાબદારીઓ |
| આર એન્ડ ડી એન્જિનિયરિંગ | 5 ઇજનેરો | પાવર સિસ્ટમ્સ, ઇલેક્ટ્રોમેગ્નેટિક ડિઝાઇન, એમ્બેડેડ સોફ્ટવેર, સામગ્રી વિજ્ઞાન | નવી પ્રોડક્ટ ડેવલપમેન્ટ, કસ્ટમાઇઝેશન, પેટન્ટ પોર્ટફોલિયો (50+ પેટન્ટ) |
| પ્રક્રિયા એન્જિનિયરિંગ | 20 ઇજનેરો | થર્મોસેટિંગ મોલ્ડિંગ, ચોકસાઇ મશીનિંગ, ઓટોમેશન, દુર્બળ ઉત્પાદન | ઉત્પાદન રેખા ઓપ્ટિમાઇઝેશન, SOP દસ્તાવેજીકરણ, ઉપજ સુધારણા (>98%) |
| પરીક્ષણ અને માન્યતા | 15 ઇજનેરો | ઉચ્ચ-શક્તિ પરીક્ષણ, પર્યાવરણીય સિમ્યુલેશન, વિશ્વસનીયતા એન્જિનિયરિંગ, EMC | પ્રકાર પરીક્ષણ સંકલન, નિષ્ફળતા વિશ્લેષણ, પ્રમાણપત્ર વ્યવસ્થાપન (IEC, UL, CCC) |
| એપ્લિકેશન એન્જિનિયરિંગ | 12 ઇજનેરો | પાવર સિસ્ટમ પ્રોટેક્શન, પસંદગીયુક્ત સંકલન, મોટર સ્ટાર્ટિંગ, ફીલ્ડ કમિશનિંગ | ગ્રાહક તકનીકી સહાય, યોજના ડિઝાઇન, સાઇટ કમિશનિંગ |
| ગુણવત્તા ખાતરી | 25 ટેકનિશિયન | ISO 9001, ISO 14001, IATF 16949, આંકડાકીય પ્રક્રિયા નિયંત્રણ (SPC) | સપ્લાયર ઓડિટ, પ્રોસેસ ઓડિટ, સુધારાત્મક ક્રિયા વ્યવસ્થાપન, મેટ્રોલોજી લેબોરેટરી |
પ્રમાણપત્રો અને પાલન દસ્તાવેજીકરણ
| પ્રમાણપત્ર | જારી બોડી | અવકાશ | માન્યતા |
| ISO 9001:2015 | TÜV SÜD / SGS / બ્યુરો વેરિટાસ | ગુણવત્તા વ્યવસ્થાપન સિસ્ટમ | વાર્ષિક સર્વેલન્સ |
| IEC 60947-2 પ્રકાર ટેસ્ટ | KEMA/DEKRA, Intertek | ઉત્પાદન સલામતી અને કામગીરી | ઉત્પાદન શ્રેણી દીઠ |
| CCC (ચીન) | CQC (ચીન ગુણવત્તા પ્રમાણન કેન્દ્ર) | ચાઇનીઝ ફરજિયાત પ્રમાણપત્ર | 5-વર્ષની માન્યતા |
| સીઇ માર્કિંગ | સૂચિત બોડી ઇન્ટરટેક | EU માર્કેટ એક્સેસ | ડિઝાઇન આધારિત |
શા માટે અમારું MCCB મેન્યુફેક્ચરિંગ અલગ છે
અમારી ઉત્પાદન સુવિધા રજૂ કરે છેવિશેષતાના 40 વર્ષમોલ્ડેડ કેસ સર્કિટ બ્રેકર મેન્યુફેક્ચરિંગમાં, વૈશ્વિક ધોરણોને ઓળંગી ઉત્પાદનોની ડિલિવરી આના દ્વારા:
વર્ટિકલ એકીકરણ: ઇન-હાઉસ BMC કમ્પાઉન્ડિંગ, પ્રિસિઝન કોન્ટેક્ટ પ્લેટિંગ અને ઇલેક્ટ્રોનિક ટ્રિપ યુનિટ મેન્યુફેક્ચરિંગ સંપૂર્ણ ગુણવત્તા નિયંત્રણ અને ખર્ચ ઑપ્ટિમાઇઝેશનને સુનિશ્ચિત કરે છે
અદ્યતન મોલ્ડિંગ ટેકનોલોજી: ઓટોમેટેડ મટિરિયલ હેન્ડલિંગ અને રીઅલ-ટાઇમ પ્રોસેસ મોનિટરિંગ (SCADA એકીકરણ) સાથે 300-ટન થર્મોસેટિંગ ઇન્જેક્શન પ્રેસ
ઇન્ફ્રાસ્ટ્રક્ચર પરીક્ષણ: 200kA શોર્ટ-સર્કિટ વેરિફિકેશન અને સંપૂર્ણ પર્યાવરણીય સિમ્યુલેશન માટે સક્ષમ હાઇ-પાવર પ્રયોગશાળાઓમાં $3M+નું રોકાણ
વૈશ્વિક પ્રમાણપત્ર વ્યૂહરચના: મલ્ટી-સ્ટાન્ડર્ડ અનુપાલન 100+ દેશોમાં બિનજરૂરી પરીક્ષણ વિના સીમલેસ માર્કેટ એન્ટ્રીને સક્ષમ કરે છે
કસ્ટમાઇઝેશન ક્ષમતા: વિશિષ્ટ ઉષ્ણકટિબંધીય કોટિંગ્સથી માલિકીના સંચાર પ્રોટોકોલ્સ અને અનન્ય માઉન્ટિંગ કન્ફિગરેશન્સ સુધી, અમે તમારા સ્પષ્ટીકરણ માટે ઇજનેર કરીએ છીએ
ટેકનિકલ વિશિષ્ટતાઓ, પસંદગીના સંકલન અભ્યાસો, મોટર સંરક્ષણ વળાંકો અથવા ફેક્ટરી ઓડિટ શેડ્યુલિંગ માટે, અમારી એન્જિનિયરિંગ ટીમ તમારી પાવર ડિસ્ટ્રિબ્યુશન આર્કિટેક્ચર બંને સુરક્ષા જરૂરિયાતો અને ઓપરેશનલ સાતત્ય ઉદ્દેશ્યોને પૂર્ણ કરે છે તેની ખાતરી કરવા માટે સીધો પરામર્શ પ્રદાન કરે છે.
- View as
ફિક્સ્ડ પ્રકાર મોલ્ડેડ કેસ સર્કિટ બ્રેકર
શાંઘાઈ DADA ઈલેક્ટ્રિક-પ્રમાણિત (CE, CB, ASTA), થર્મલ-મેગ્નેટિક પ્રોટેક્શન, 12.5A–1600A તરફથી ઉચ્ચ ગુણવત્તા અને અદ્યતન ફિક્સ્ડ ટાઈપ મોલ્ડેડ કેસ સર્કિટ બ્રેકર (MCCB) મેળવો. ઔદ્યોગિક અને વ્યાપારી પેનલો માટે આદર્શ. સરળ ડીઆઈએન-રેલ અથવા પેનલ માઉન્ટ. OEM અને બલ્ક ઓર્ડરનું સ્વાગત છે, CDADA ને તમારા સપ્લાયર તરીકે વિશ્વાસ સાથે પસંદ કરો.
CM1 મોલ્ડેડ કેસ સર્કિટ બ્રેકર
આ CDADA CM1 મોલ્ડેડ કેસ સર્કિટ બ્રેકર (MCCB) બલ્ક પ્રોક્યોરમેન્ટ માટે બનાવવામાં આવ્યું છે, જેમાં IEC60947-2 પ્રમાણપત્ર અને ઔદ્યોગિક પાવર સિસ્ટમ્સ માટે સ્થિર કામગીરી છે. CM1 MCCB ઉચ્ચ-શક્તિની રચના અને વિશ્વસનીય ટ્રિપિંગ મિકેનિઝમનો ઉપયોગ કરે છે, જે ઇન્સ્ટોલ અને જાળવવામાં સરળ છે. તે ટકાઉ ડિઝાઇન સાથે બુદ્ધિશાળી સુરક્ષાને જોડે છે, પાવર ડિસ્ટ્રિબ્યુશન અને ભારે ઔદ્યોગિક એપ્લિકેશન્સમાં લાંબા સેવા જીવનની ખાતરી આપે છે.

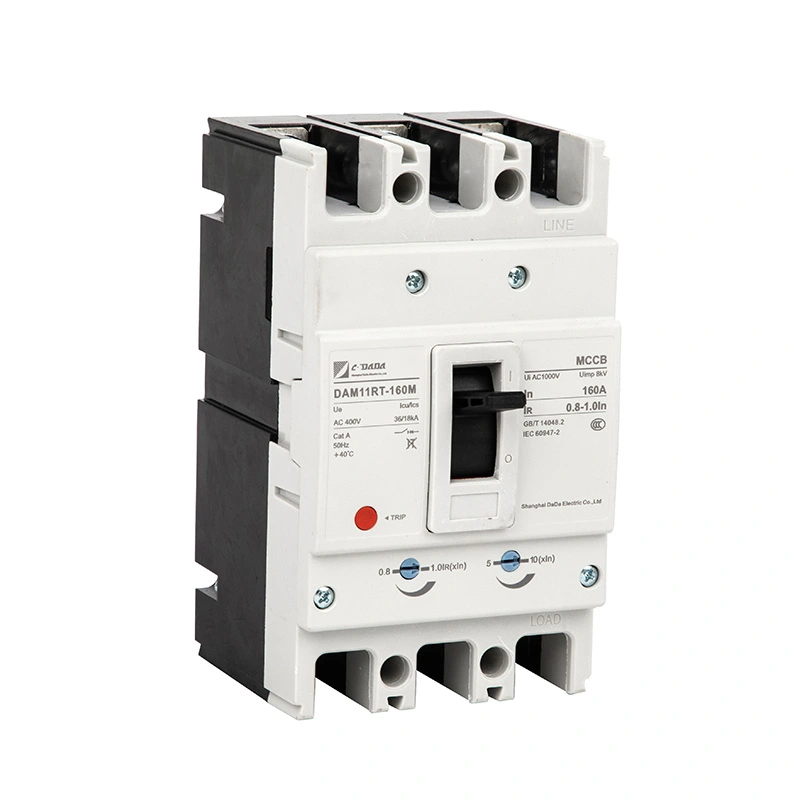

160A થર્મલ મેગ્નેટિક એડજસ્ટેબલ MCCB
CDADA એ 160A થર્મલ મેગ્નેટિક એડજસ્ટેબલ MCCB ના ઉત્પાદક છે, અમારી પ્રોડક્ટ બલ્ક પ્રાપ્તિ માટે આદર્શ છે, ઔદ્યોગિક પાવર વિતરણ માટે IEC60947-2 સાથે પ્રમાણિત ઉચ્ચ-પ્રદર્શન મોલ્ડેડ કેસ સર્કિટ બ્રેકર. આ MCCB વર્તમાન-મર્યાદિત માળખું અને મોડ્યુલર એક્સેસરીઝનો ઉપયોગ કરે છે, જે સ્થાપિત કરવા અને જાળવવા માટે સરળ છે. તે પેટન્ટ કોન્ટેક્ટ ડિઝાઇન સાથે એડજસ્ટેબલ ટ્રિપિંગને જોડે છે, લાંબુ આયુષ્ય અને સ્થિર સર્કિટ સુરક્ષા પ્રાપ્ત કરે છે.
125A એડજસ્ટેબલ મોલ્ડેડ કેસ સર્કિટ બ્રેકર
125A એડજસ્ટેબલ મોલ્ડેડ કેસ સર્કિટ બ્રેકર એ CDADA ના ઉત્પાદનોમાંનું એક છે, એક વ્યાવસાયિક ફેક્ટરી તરીકે, અમારી પ્રોડક્ટ વિશ્વસનીય પાવર વિતરણ માટે IEC60947-2 પ્રમાણપત્ર સાથે ઉચ્ચ-પ્રદર્શન છે. તે વર્તમાન-મર્યાદિત ડિઝાઇન અને મોડ્યુલર એક્સેસરીઝ ધરાવે છે, જે સ્થાપિત કરવા અને જાળવવા માટે સરળ છે. તે પેટન્ટ કોન્ટેક્ટ સ્ટ્રક્ચર સાથે એડજસ્ટેબલ ટ્રિપિંગને જોડે છે, જે લાંબુ આયુષ્ય હાંસલ કરે છે અને ઔદ્યોગિક સર્કિટ માટે સ્થિર રક્ષણ આપે છે.
થર્મલ મેગ્નેટિક એડજસ્ટેબલ MCCB
40+ વર્ષનો અનુભવ ધરાવતા વ્યાવસાયિક ઉત્પાદક શાંઘાઈ DADA ઈલેક્ટ્રિક પાસેથી ઉચ્ચ ગુણવત્તાની થર્મલ મેગ્નેટિક એડજસ્ટેબલ MCCB મેળવો. અમારું ઉત્પાદન પ્રમાણિત છે (CE, CB, ASTA), એડજસ્ટેબલ થર્મલ (70–100% In) અને ચુંબકીય (5–10×In) સેટિંગ્સ સાથે. ઔદ્યોગિક પેનલમાં ચોક્કસ રક્ષણ માટે આદર્શ. 250A થી 1600A, 3P/4P, કોમ્પેક્ટ અને વૈશ્વિક સ્તરે સુસંગત.
થર્મલ એડજસ્ટેબલ મોલ્ડેડ કેસ સર્કિટ બ્રેકર
CDADA DAM1 સિરીઝ થર્મલ એડજસ્ટેબલ મોલ્ડેડ કેસ સર્કિટ બ્રેકર 贴the વિશ્વસનીય ફેક્ટરીમાંથી શોધો, શાંઘાઈ DADA ઇલેક્ટ્રિક—પ્રમાણિત (ASTA, KEMA, CE) અને એડજસ્ટેબલ થર્મલ સેટિંગ્સ (70-100% માં). ઔદ્યોગિક એપ્લિકેશન્સમાં ચોક્કસ ઓવરલોડ સંરક્ષણ માટે આદર્શ. 400V/415V પર 1600A સુધી 3P/4P કન્ફિગરેશનમાં ઉપલબ્ધ છે. OEM અને જથ્થાબંધ ખરીદદારો માટે યોગ્ય.
CDADA એ ચીનમાં મોલ્ડેડ કેસ સર્કિટ બ્રેકર ઉત્પાદક અને સપ્લાયર છે. અમારી ફેક્ટરી વિવિધ ઉદ્યોગોને સેવા આપે છે જેમ કે પાવર સિસ્ટમ્સ, બિલ્ડિંગ ઓટોમેશન અને ઔદ્યોગિક ઉત્પાદન, લવચીક OEM/ODM સોલ્યુશન્સ ઓફર કરે છે.
