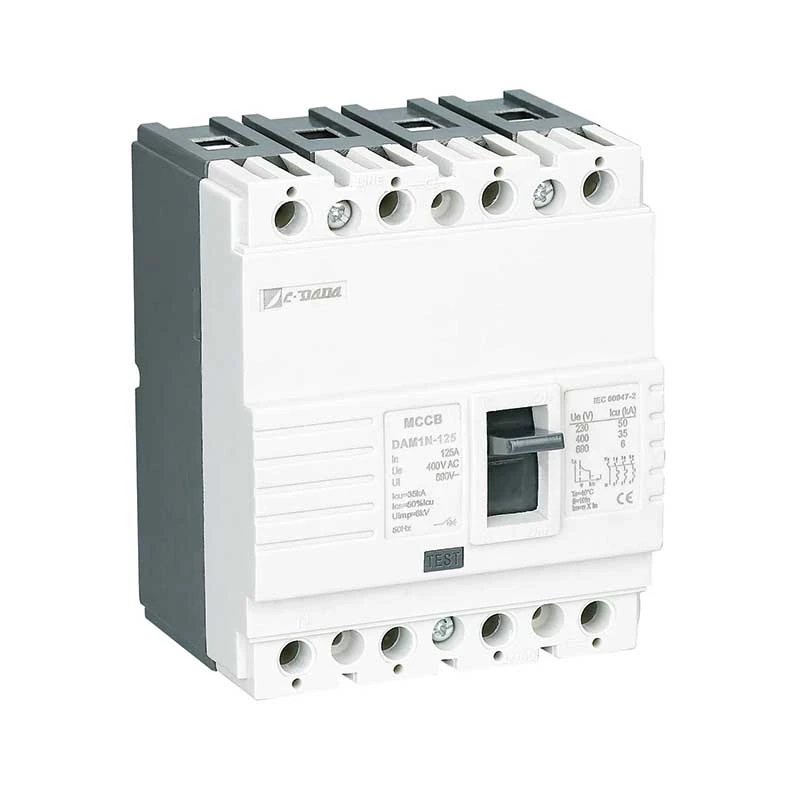

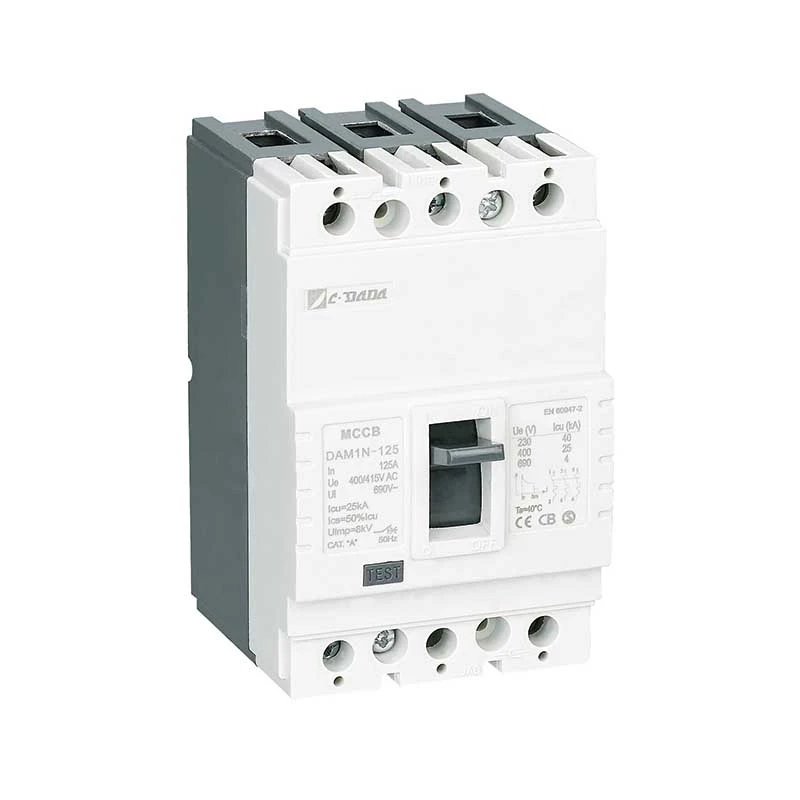

ફિક્સ્ડ પ્રકાર મોલ્ડેડ કેસ સર્કિટ બ્રેકર
Model:DAM1 Series
શાંઘાઈ DADA ઈલેક્ટ્રિક-પ્રમાણિત (CE, CB, ASTA), થર્મલ-મેગ્નેટિક પ્રોટેક્શન, 12.5A–1600A તરફથી ઉચ્ચ ગુણવત્તા અને અદ્યતન ફિક્સ્ડ ટાઈપ મોલ્ડેડ કેસ સર્કિટ બ્રેકર (MCCB) મેળવો. ઔદ્યોગિક અને વ્યાપારી પેનલો માટે આદર્શ. સરળ ડીઆઈએન-રેલ અથવા પેનલ માઉન્ટ. OEM અને બલ્ક ઓર્ડરનું સ્વાગત છે, CDADA ને તમારા સપ્લાયર તરીકે વિશ્વાસ સાથે પસંદ કરો.
CDADA ફિક્સ્ડ ટાઈપ મોલ્ડેડ કેસ સર્કિટ બ્રેકર (MCCB) DAM1 સિરીઝ નાના વપરાશકર્તાઓથી લઈને ઔદ્યોગિક ટ્રાન્સફોર્મર અને વિતરણ ઇન્સ્ટોલેશન સુધીની કોઈપણ એપ્લિકેશનની જરૂરિયાતોને પૂર્ણ કરે છે.
DAM1 શ્રેણીમાં સાત ફ્રેમ કદ છે, 1600A સુધી, 100 kA સુધીની બ્રેકિંગ ક્ષમતા, 1000 વોલ્ટ સુધીનું ઓપરેટિંગ વોલ્ટેજ, વિવિધ પ્રકારની વ્યાપક ઇલેક્ટ્રિકલ અને મિકેનિકલ એક્સેસરીઝની જરૂરિયાતોને સરળતાથી પૂરી કરે છે, કોઈપણ પાવર સિસ્ટમની જરૂરિયાતોને મહત્તમ કરવા માટે વિવિધ ઇન્સ્ટોલેશન સોલ્યુશન્સ પ્રદાન કરે છે.
વૈશ્વિક પ્રમાણપત્ર સાથે KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 એ વિશ્વવ્યાપી ઇલેક્ટ્રિકલ એપ્લાયન્સ પ્લાન્ટ્સ અને OEM માટે શ્રેષ્ઠ પસંદગી છે.
મુખ્ય વિશિષ્ટતાઓ
DAM1 MCCB મોલ્ડેડ કેસ સર્કિટ બ્રેકરના ઇલેક્ટ્રિકલ પરિમાણો
| મોડલ | કોડ | Icu (KA) | Ics (KA) | રેટ કરેલ વર્તમાન -ઇન | Ui(V) | Ue(V) | ધ્રુવ | Uimp(V) |

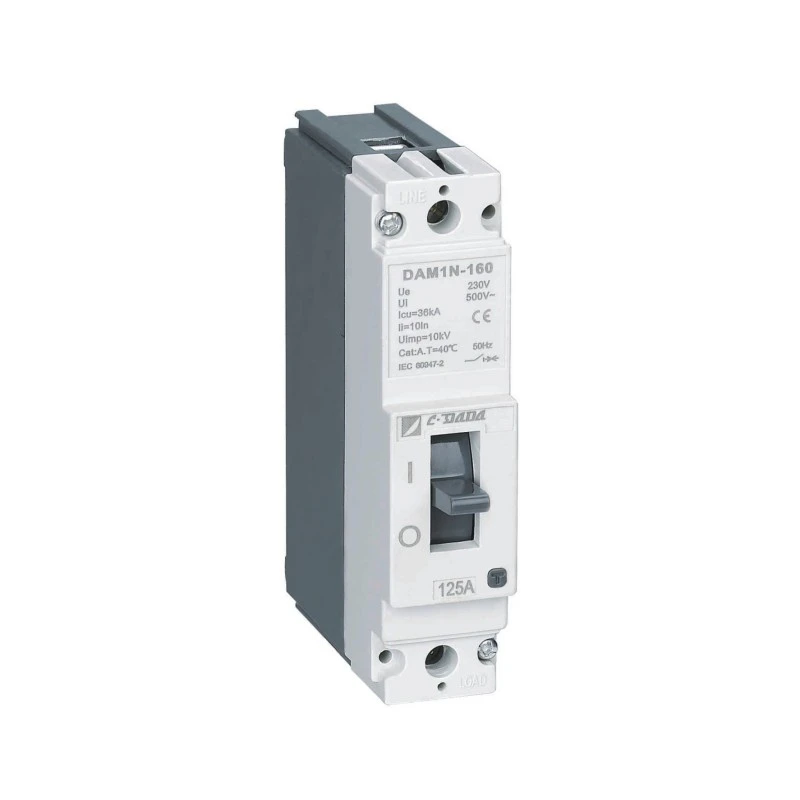

| DAM1-160 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160A | 500V | 230V | 1પ | 10000 |
| N | 36 | 27 | ||||||

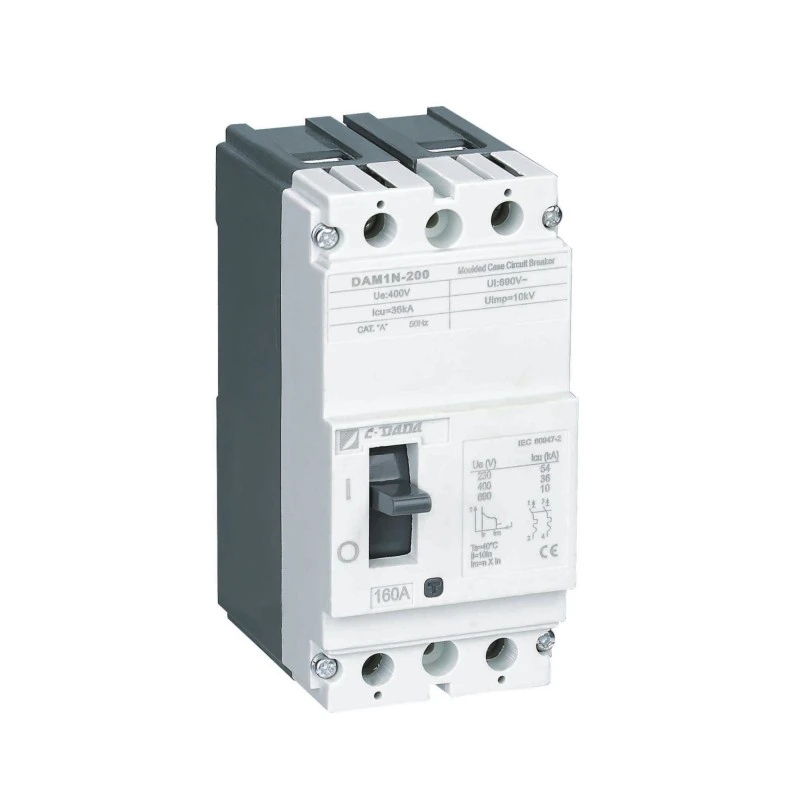

| DAM1-200 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160(200)A | 750V | 400V | 2પી | 10000 |
| N | 36 | 27 | ||||||
| DAM1-125 | B | 25 | 12.5 | 10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A | 750V | 400V | 3P / 4P | 10000 |
| N | 35 | 17.5 | ||||||
| S | 50 | 37.5 | ||||||
| DAM1-160 | B | 25 | 12.5 | 10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A | 750V | 400/415V | 3P / 4P | 8000 |
| N | 35 | 26.25 | ||||||
| S | 50 | 37.5 | ||||||

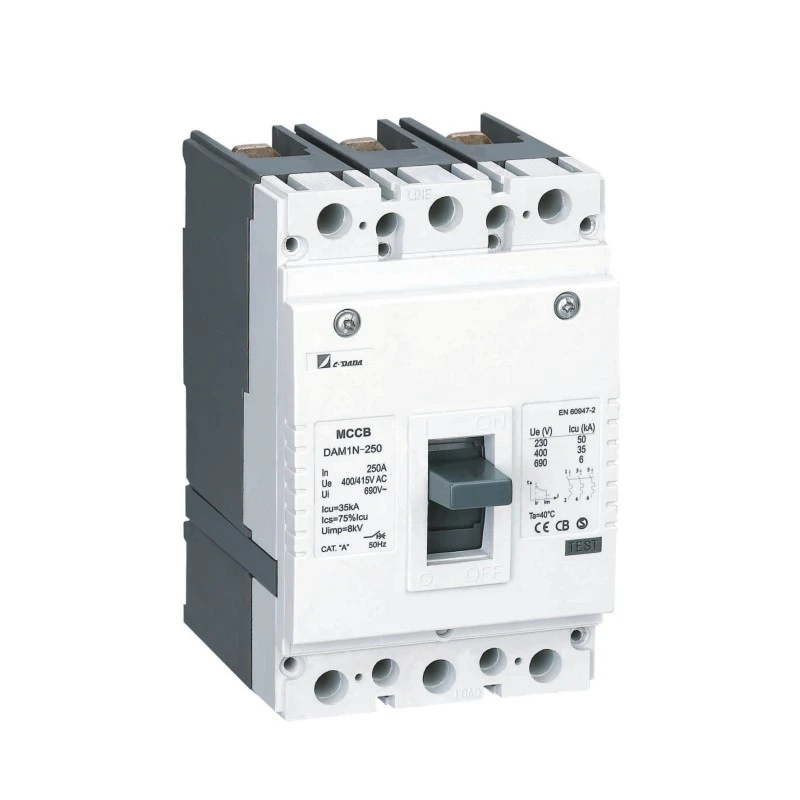

| DAM1-250 | N | 35 | 26.25 | 63 - 80-100-125 - 160(180) - 200(225) - 250(320)A | 750V | 400/415V | 3P/4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 65 | 48.75 | ||||||
| G | 85 | 51 | ||||||
| DAM1-630(400) | N | 35 | 26.25 | 250 - 315 (350) - 400 - 500 - 630A | 750V | 400/415V | 3P/4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||
| DAM1-800 | N | 35 | 35 | 400 - 500 - 630 (700)- 800 -1000A | 750V | 400/415V | 3P/4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||
| DAM1-1600 | S | 65 | 50 | 800 -1000 - 1250 - 1600A | 750V | 400V | 3P / 4P | 8000 |
| H | 85 | 50 | ||||||
| G | 100 | 50 |
● Icu:O-t-CO પરીક્ષણ(O:ઓપન દાવપેચ,CO:ક્લોઝ-ઓપન મેન્યુવર,t:પ્રતીક્ષા અવધિ)
● Ics:O-t-CO-t-CO પરીક્ષણ(O:ઓપન દાવપેચ,CO:ક્લોઝ-ઓપન મેન્યુવર,t:પ્રતીક્ષા અવધિ)
★ ચાલુ/I સ્થિતિ: તે સૂચવે છે કે બ્રેકરના સંપર્કો બંધ છે. આ સ્થિતિમાં, બ્રેકર લિવર ટોચની સ્થિતિમાં છે
★ TRIP પોઝિશન: તે સૂચવે છે કે બ્રેકર કોઈપણ નિષ્ફળતા (ઓવર લોડ અથવા શોર્ટ સર્કિટ)ને કારણે ખુલ્યું છે. આ કિસ્સામાં, બ્રેકર લિવર ચાલુ અને બંધ સ્થિતિ વચ્ચે મધ્યમ સ્થિતિમાં છે. બ્રેકરને, જે ટ્રિપ પોઝિશનમાં છે, તેને ચાલુ સ્થિતિમાં લઈ જવા માટે; OFF ચિહ્ન દ્વારા બતાવ્યા પ્રમાણે બ્રેકર લીવરને નીચેની તરફ દબાણ કરો
બ્રેકર "ક્લિક" અવાજ સાથે સેટ કરવું જોઈએ. તે પછી, બ્રેકરને બંધ કરવા માટે ON ચિહ્ન દ્વારા બતાવ્યા પ્રમાણે લીવરને ખેંચો.
★ બંધ/0 સ્થિતિ: તે સૂચવે છે કે બ્રેકરના સંપર્કો ખુલ્લા છે. આ રીતે, બ્રેકર લિવર નીચેની સ્થિતિમાં છે.
DAM1-125 MCCB મોલ્ડેડ કેસ સર્કિટ બ્રેકરના ભૌતિક પરિમાણો
| શ્રેણી (EN 60947-2/IEC 60947-2) | સહનશક્તિ |
|
||||||
| મોડલ | ધ્રુવ | ડાઇલેક્ટ્રિક પ્રોપર્ટી (V) | એકલીકરણ અંતર (મીમી) | કુલ સાયકલ | વિદ્યુત જીવન | યાંત્રિક જીવન | મુખ્ય સર્કિટ | સહાયક સર્કિટ |
| DAM1-160 | 1પ | 2500 | ≤30/0 | 20000 | 3000 | 17000 | A/0 | એસી-15 |
| DAM1-200 | 2પી | 2500 | ≤30/0 | 15000 | 2500 | 12500 | A/0 | એસી-15 |
| DAM1-125 | 3P / 4P | 2500 | ≤30/0 | 8000 | 1000 | 7000 | A/0 | એસી-15 |
| DAM1-160 | 3P / 4P | 3000 | ≤30/0 | 8000 | 1000 | 7000 | A/0 | એસી-15 |
| DAM1-250 | 3P/4P | 3000 | ≤30/0※ | 8000 | 1000 | 7000 | A/B | એસી-15 |
| DAM1-630(400) | 3P/4P | 3000 | ≤60/0※ | 5000 | 1000 | 4000 | A/B | એસી-15 |
| DAM1-800 | 3P/4P | 3000 | ≤80/0※ | 5000 | 1000 | 4000 | A/B | એસી-15 |
| DAM1-1600 | 3P / 4P | 3000 | ≤80/0※ | 3000 | 500 | 2500 | A/B | એસી-15 |
કાર્યકારી સિદ્ધાંત અને સંરક્ષણ પદ્ધતિ
★ થર્મલ પ્રોટેક્શન (ઓવરલોડ)
સતત ઓવરકરન્ટ (> રેટેડ કરંટ) દ્વારા ગરમ થાય ત્યારે બાઈમેટાલિક સ્ટ્રીપ વળે છે. બેન્ડિંગ સ્પીડ વર્તમાન તીવ્રતાના પ્રમાણસર છે - કેબલ થર્મલ વર્તણૂકની નકલ કરતી વ્યસ્ત-સમયની ટ્રિપિંગને સુનિશ્ચિત કરે છે, સાધનસામગ્રીને સુરક્ષિત કરતી વખતે ઉપદ્રવની સફરને અટકાવે છે.
★ મેગ્નેટિક પ્રોટેક્શન (શોર્ટ સર્કિટ)
શોર્ટ સર્કિટ દરમિયાન (દા.ત., ફેઝ-ટુ-ફેઝ અથવા ફેઝ-ટુ-ગ્રાઉન્ડ), ઉચ્ચ-વર્તમાન ચુંબકીય ક્ષેત્ર તરત જ સોલેનોઇડ કૂદકા મારનારને ખેંચે છે, મિલિસેકંડમાં લેચ મિકેનિઝમને મુક્ત કરે છે - થર્મલ નુકસાન થાય તે પહેલાં ફોલ્ટ કરંટને કાપી નાખે છે.
ઉત્પાદન ફાયદા
★ શરીર અને આવરણ:
ફાઇબર-ગ્લાસ પોલિએસ્ટર રેઝિનનો ઉપયોગ EN 60512-20-2 સ્ટાન્ડર્ડ અનુસાર શરીર અને કવર સામગ્રી તરીકે કરવામાં આવ્યો છે. આ સામગ્રી, જેને સાહિત્યમાં BMC (બલ્ક મોલ્ડિંગ કમ્પાઉન્ડ) કહેવામાં આવે છે, તે ઉચ્ચ વિદ્યુત અને યાંત્રિક મૂલ્યોને કારણે પસંદ કરવામાં આવે છે અને તે સતત 160℃ તાપમાનનો પ્રતિકાર કરી શકે છે. જ્યારે IEC 695-2-1 અનુસાર 960℃ તાપમાને વાયરના સંપર્કમાં હોય ત્યારે BMC સામગ્રી બળતી નથી
બાયમેટલ: બાયમેટલ એ એવી સામગ્રી છે જેમાં ગરમી સામે વિવિધ વિસ્તરણ ગુણાંક સાથે બે પ્લેટ ધાતુઓના સંયોજનનો સમાવેશ થાય છે. બ્રેકરમાંથી પસાર થતો પ્રવાહ બાયમેટલને ગરમ કરે છે. આ ગરમીની અસરને કારણે. બાઈમેટલ ઓછી વિસ્તરેલી પ્લેટ તરફ વળે છે. બ્રેકરમાંથી પસાર થતા પ્રવાહમાં વધારો થતાં ગરમી વધે છે, બાયમેટલ વધુ ગરમ થાય છે અને વધુ વળે છે. આ રીતે, તે બ્રેકર ખોલવા માટે ઓપનિંગ મિકેનિઝમને નિયંત્રિત કરે છે.

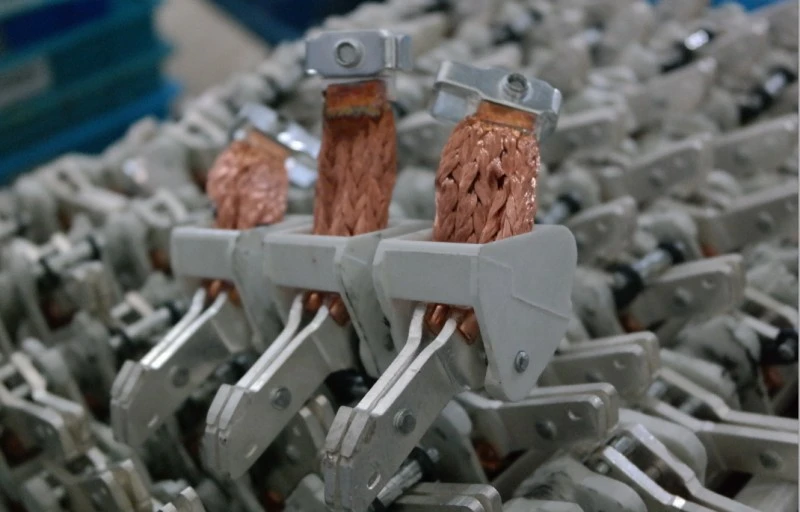

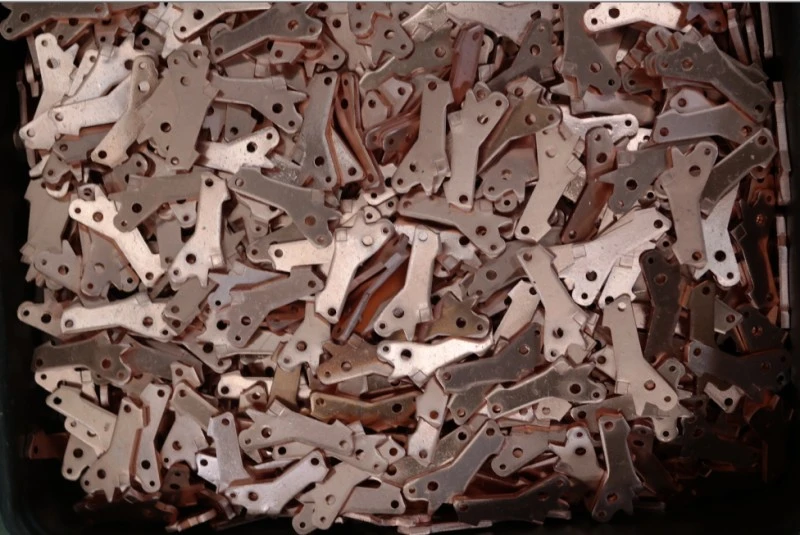

★ સંપર્કો:
બ્રેકર્સ માટે સંપર્ક એલોય તૂટેલા અને વહન વર્તમાન મૂલ્યો અને બાંધકામને ધ્યાનમાં લઈને નક્કી કરવામાં આવે છે સામાન્ય રીતે ચાંદી, ગ્રેફાઇટ, નિકલ, વુલ્ફ્રામ એલોય સંપર્કોનો ઉપયોગ બ્રેકર્સમાં થાય છે સંપર્કો, જે સ્મૂધર્સ સ્ટ્રક્ચર સાથે સિલ્વર-ગ્રેફાઇટ એલોયથી બનેલા હોય છે, નિશ્ચિત (નીચે) સંપર્કમાં વપરાય છે, સિલ્વર વુલ્ફ્રામ સંપર્કો, જે હાર્ડર (મોટા) સંપર્કમાં વપરાય છે. ચાલતા સંપર્કોમાં સ્વેજ્ડ સ્ટ્રક્ચરની ખાતરી કરવામાં આવી છે. આ રીતે, દરેક ઓપનિંગ-ક્લોઝિંગમાં સોફ્ટ ફિક્સ્ડ કોન્ટેક્ટ પર સ્વેજ્ડ અને હાર્ડ એલોય કોન્ટેક્ટ્સનું સ્થાન હોય છે.
આ રીતે, સૌથી નીચો પ્રતિકાર સુનિશ્ચિત કરવામાં આવે છે. નીચા સંપર્ક પ્રતિકાર માટે ખસેડતા સંપર્કે નિશ્ચિત સંપર્કને ખૂબ સારી રીતે સ્પર્શ કરવો જોઈએ. જો કે, અતિશય સંપર્ક દબાણ બળ સામાન્ય કરતાં ટૂંકા ગાળામાં સંપર્કોને નુકસાન પહોંચાડે છે. તંદુરસ્ત ઓપનિંગ-ક્લોઝિંગ માટે સંપર્ક એલોય ખૂબ જ મહત્વપૂર્ણ છે.
★ આર્ક એક્સટિંગ્વિશર સેલ (સેપરેટર):
વિભાજકનો ઉપયોગ ઊર્જા હેઠળ ચાલતા બ્રેકરની કામગીરી દરમિયાન બનેલી ચાપને લુપ્ત કરવા માટે થાય છે. જ્યારે ફરતા સંપર્કને નિશ્ચિત સંપર્કથી અલગ કરવામાં આવે છે, ત્યારે સંપર્કો વચ્ચે થોડા સમય માટે પ્રવાહ ચાલુ રહે છે અને તેને આર્ક કહેવામાં આવે છે. આ ચાપ ખૂબ જ ટૂંકા સમયમાં લુપ્ત થઈ જવી જોઈએ.
★ આર્કનું લુપ્ત થવું:
ચાપની આસપાસ રચાયેલા ચુંબકીય ક્ષેત્રને કારણે આર્ક વિભાજકો તરફ ધકેલાય છે. આ રીતે, ચાપ લંબાય છે અને પાતળી બને છે અને વિભાજક પ્લેટો વચ્ચે તૂટી જાય છે (આકૃતિ-5). વિભાજકોની બાજુની દિવાલો પર વપરાતી સામગ્રીની લાક્ષણિકતાને કારણે, આર્કને કારણે ઊંચા તાપમાનને કારણે ગેસ બહાર આવે છે. આ ગેસ ચાપના લુપ્ત થવા પર મહત્વપૂર્ણ અસર કરે છે.
અરજી
CDADA DAM1 ફિક્સ્ડ ટાઈપ મોલ્ડેડ કેસ સર્કિટ બ્રેકર (MCCB) જટિલ ઈન્ફ્રાસ્ટ્રક્ચરમાં વિશ્વસનીય છે:
★ ઔદ્યોગિક: સ્ટીલ મિલો, તેલ અને ગેસ પ્લેટફોર્મ, રાસાયણિક પ્લાન્ટ
★ હેલ્થકેર: હોસ્પિટલ મુખ્ય અને પેટા વિતરણ બોર્ડ
★ પરિવહન: રેલ્વે સિગ્નલિંગ, એરપોર્ટ સામાન સિસ્ટમો
★ વાણિજ્યિક: ગગનચુંબી ઇમારતો, ડેટા કેન્દ્રો, શોપિંગ મોલ્સ, સંમેલન કેન્દ્રો
★ જાહેર સ્થળો: થિયેટર, સ્ટેડિયમ, સરકારી ઇમારતો
સ્થાપન અને જાળવણીના ફાયદા
★ સરળ એકીકરણ:
સ્ટાન્ડર્ડ કિટમાં બસબાર, તબક્કાના અવરોધો અને હાર્ડવેરનો સમાવેશ થાય છે

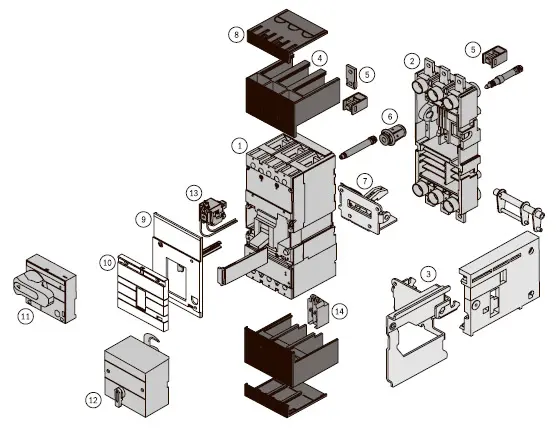

વૈકલ્પિક એસેસરીઝ: એલાર્મ સંપર્કો, શંટ/અંડરવોલ્ટેજ રિલીઝ, ઇલેક્ટ્રિક ઓપરેટિંગ મિકેનિઝમ્સ

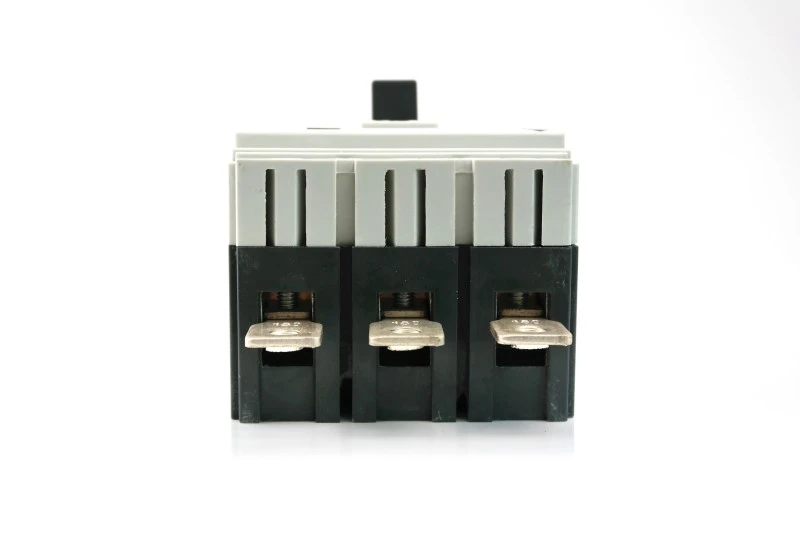

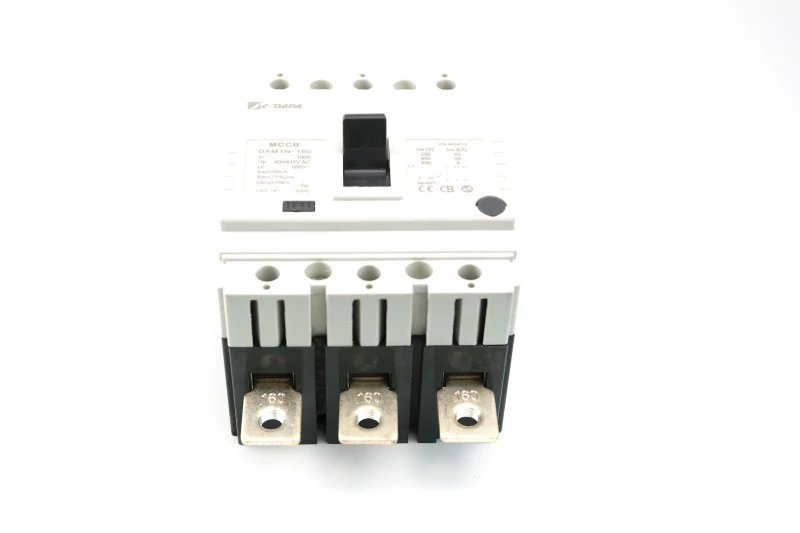

1) વિસ્તૃત બસબાર દ્વારા કનેક્ટ કરો (ફોટો 1)

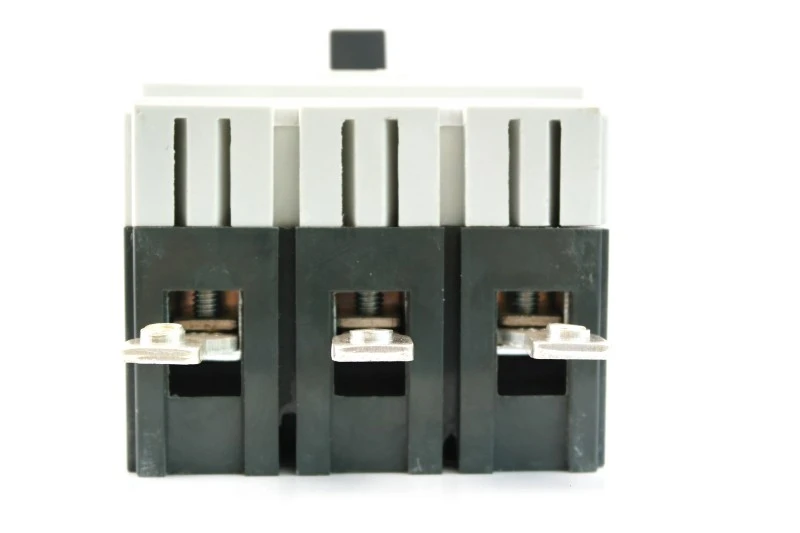

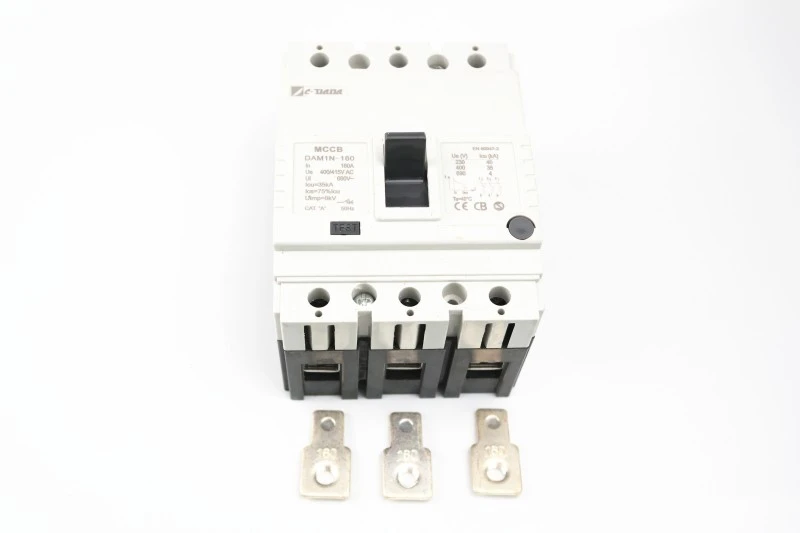

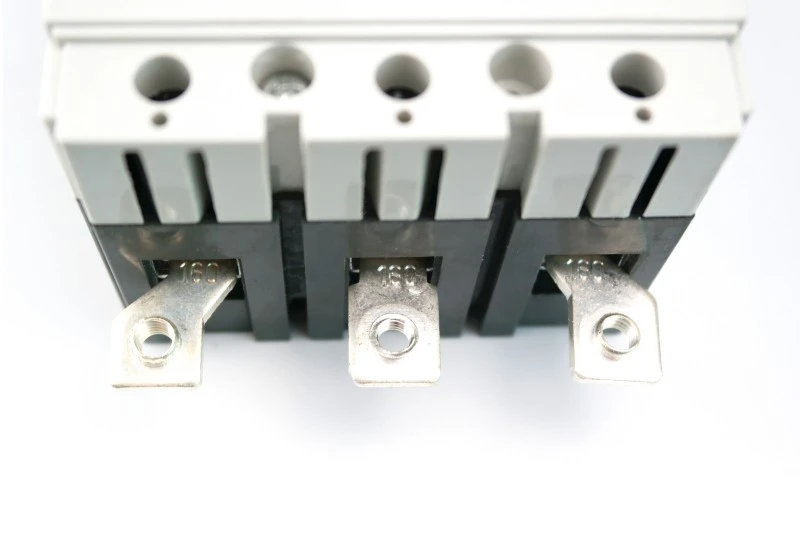

2) સ્પ્રેડર ટર્મિનલ દ્વારા કનેક્ટ કરો (ફોટો 2)

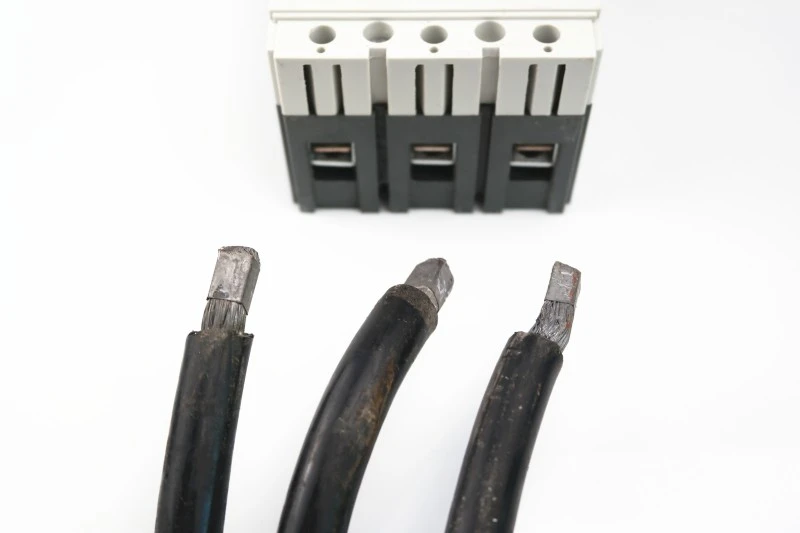

3) કેબલ લગનો ઉપયોગ કર્યા વિના સીધો કેબલ (ફોટો 3) કનેક્ટ કરો.

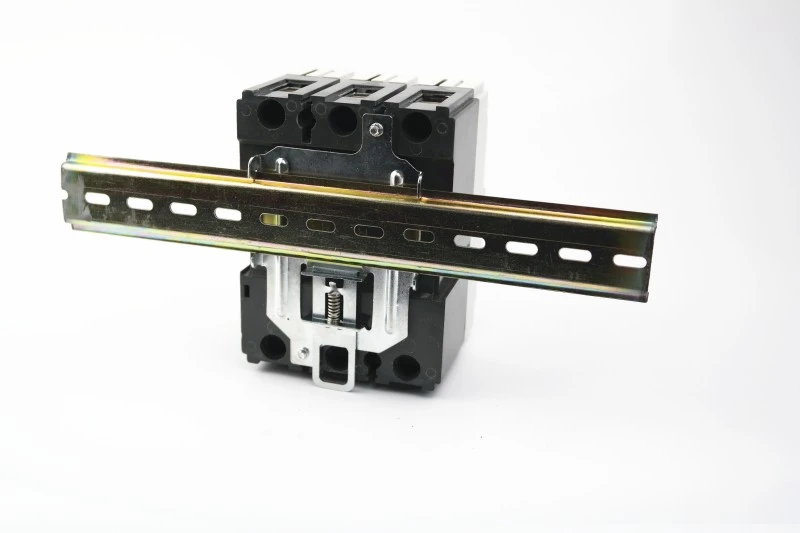

ખાસ ક્લેમ્પની મદદથી 125 અને 160 એકમો ડીઆઈએન-રેલ પર ઇન્સ્ટોલ કરી શકાય છે.

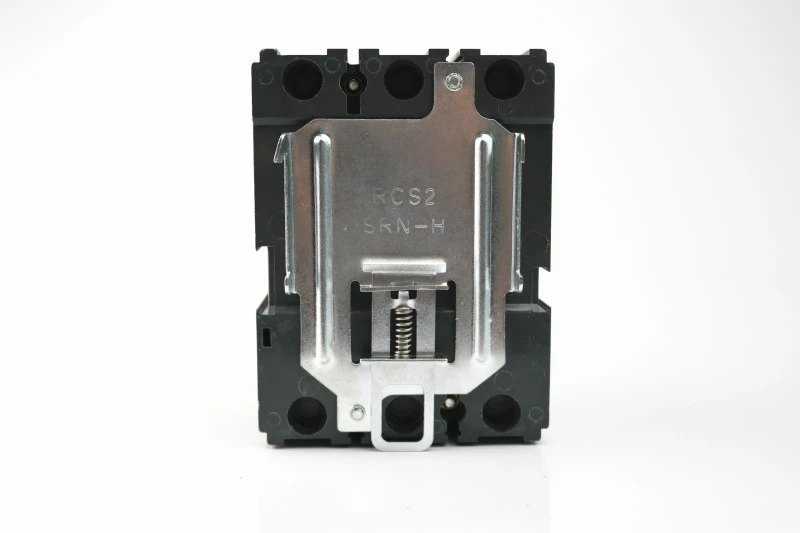

ક્લેમ્બ સાથે બ્રેકર

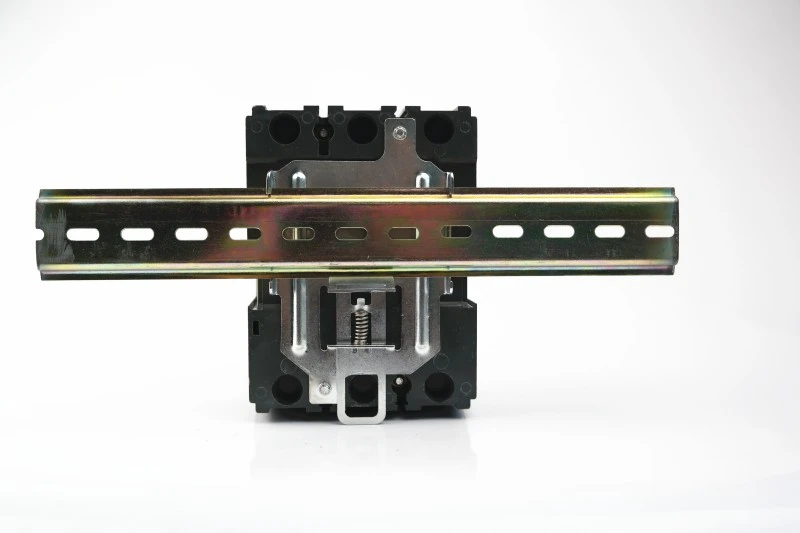

DIN રેલ સાથે ક્લેમ્બ
DIN રેલ સાથે ક્લેમ્બ
★ સ્પેસ-સેવિંગ ડિઝાઇન:
ઘરેલું વિકલ્પો કરતાં 10-20% હળવા અને વધુ કોમ્પેક્ટ
નાના બિડાણના કદને સક્ષમ કરે છે → સામગ્રી અને શિપિંગ ખર્ચ ઓછા
★ વપરાશકર્તા મૈત્રીપૂર્ણ રીસેટ:
સ્પષ્ટ TRIP સંકેત અંધ પુનઃસ્થાપન અટકાવે છે
શ્રાવ્ય "ક્લિક" યોગ્ય યાંત્રિક જોડાણની પુષ્ટિ કરે છે
★ ભવિષ્ય માટે તૈયાર:
પ્લગ-ઇન અને ડ્રો-આઉટ કિટ્સને સપોર્ટ કરે છે (પસંદગીના મોડલ્સ માટે)
સ્માર્ટ મોનિટરિંગ એડ-ઓન્સ સાથે સુસંગત
શા માટે CDADA પસંદ કરો?

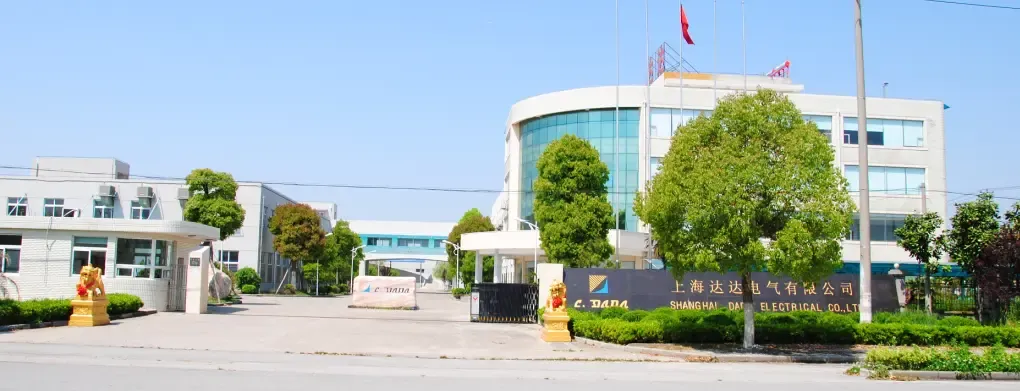

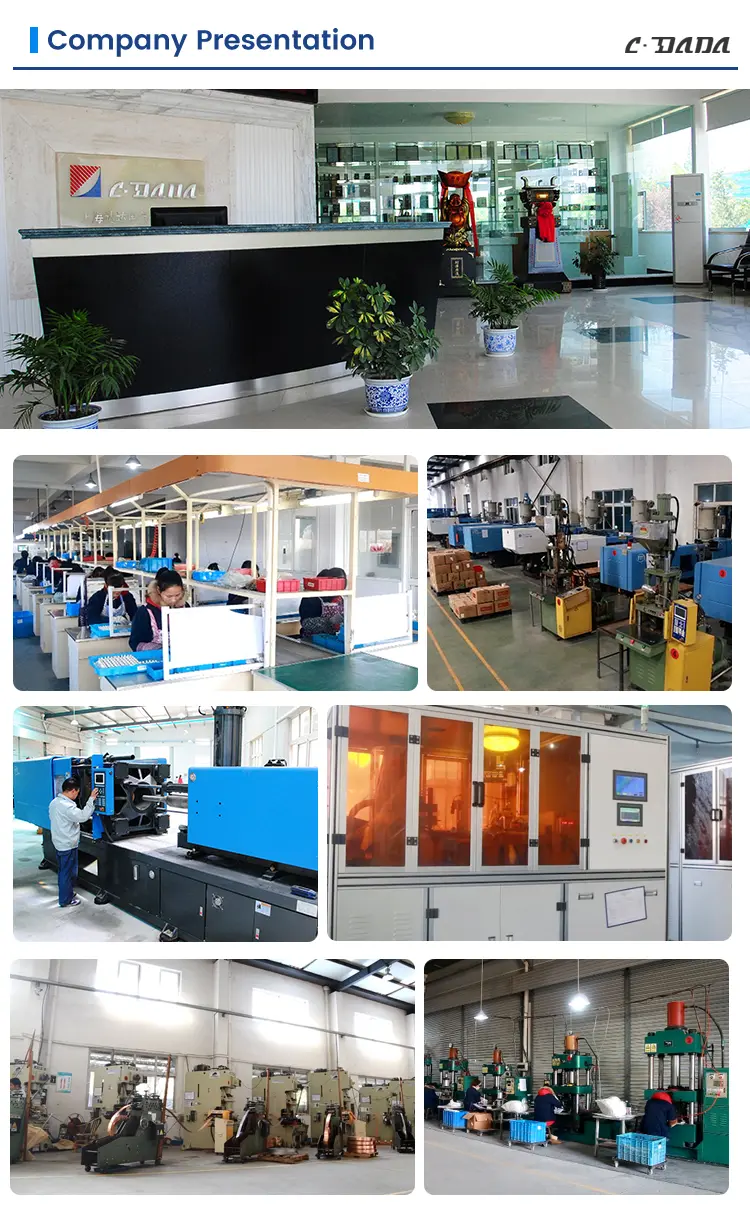

1. અમે 42+ વર્ષ માટે અગ્રણી ઉત્પાદક છીએ. અમારી કંપની 1983 માં સ્થપાયેલી, 40 વર્ષ દરમિયાન ખૂબ જ ઝડપથી વિકાસ કરે છે.
2. જૂથ, જેમાં 3 ફેક્ટરીઓ છે, તે 52,400m² ના ઉત્પાદન વિસ્તારની માલિકી ધરાવે છે અને 500 થી વધુ કર્મચારીઓને રોજગારી આપે છે. અમે અમારી કામગીરીને વિસ્તૃત કરવા અને અમારી વર્કશોપ્સને અપગ્રેડ કરવા માટે લગભગ દસ મિલિયન યુઆનનું રોકાણ કર્યું છે.
3. INTERTEK, DEKRA અને GMC દ્વારા ફેક્ટરી ઓડિટ કરવામાં આવી
4. ઉચ્ચ-શક્તિવાળા કાર્ટન, પેલેટ સંરક્ષણ, લાંબા-અંતરના નિકાસ પરિવહન માટે સારું
વારંવાર પૂછાતા પ્રશ્નો (FAQ)
Q1: શું DAM1 ફિક્સ્ડ ટાઇપ મોલ્ડેડ કેસ સર્કિટ બ્રેકર DIN રેલ પર માઉન્ટ કરી શકાય છે?
A1: હા- મોડલ 125A અને 160A વૈકલ્પિક વિશિષ્ટ ક્લેમ્પનો ઉપયોગ કરીને DIN રેલ્સ પર ઇન્સ્ટોલ કરી શકાય છે. ઉચ્ચ રેટિંગ્સ ફક્ત પેનલ-માઉન્ટેડ છે.
Q2: DAM1 શ્રેણીમાં કયા પ્રમાણપત્રો છે?
A2: તે CE, CB, ASTA, KEMA, SEMKO અને RoHS સાથે પ્રમાણિત છે, જે EU, મધ્ય પૂર્વ, દક્ષિણપૂર્વ એશિયા અને તેનાથી આગળના દેશોમાં અનુપાલનની ખાતરી કરે છે.
Q3: હું ટ્રીપ પછી બ્રેકરને કેવી રીતે રીસેટ કરી શકું?
A3: પ્રથમ, લીવરને સંપૂર્ણપણે નીચે બંધ પર ખસેડો (તમે એક ક્લિક સાંભળશો), પછી તેને ચાલુ સુધી ખેંચો. તેને ક્યારેય TRIP થી ON પર સીધા દબાણ કરશો નહીં.
Q4: શું સહાયક ઉપકરણો સુસંગત છે?
A4: હા—એલાર્મ સંપર્કો, સહાયક સંપર્કો, શંટ/અંડરવોલ્ટેજ રીલીઝ અને ઇલેક્ટ્રિક ઓપરેટરોને ડિસએસેમ્બલી વગર ઉમેરી શકાય છે.
Q5: શું DAM1 જૂના બ્રેકર્સને બદલવા માટે યોગ્ય છે?
A5: ચોક્કસ. તેની કોમ્પેક્ટ ફૂટપ્રિન્ટ મોટાભાગની પેનલોમાં લેગસી MCCB ને સીધી રીતે બદલવાની મંજૂરી આપે છે - સમય અને અપગ્રેડ ખર્ચ બચાવે છે.
