મોલ્ડેડ કેસ સર્કિટ બ્રેકર્સ માટે પ્રાયોગિક માર્ગદર્શિકા

2026-08-25 0 મને એક સંદેશ આપો

MCCB શું છે?

એક MCCB -મોલ્ડેડ કેસ સર્કિટ બ્રેકર- એક લો-વોલ્ટેજ રક્ષણાત્મક ઉપકરણ છે જે જ્યારે ઓવરલોડ અથવા શોર્ટ-સર્કિટની સ્થિતિ શોધે છે ત્યારે સર્કિટને આપમેળે ડિસ્કનેક્ટ કરે છે. ફ્યુઝથી વિપરીત, તે ફરીથી સેટ કરી શકાય છે અને સફર પછી ફરીથી ઉપયોગમાં લઈ શકાય છે. મોલ્ડેડ કેસની અંદર, થર્મલ-મેગ્નેટિક ટ્રિપ મિકેનિઝમ બે કાર્યોને હેન્ડલ કરે છે: થર્મલ તત્વ સતત ઓવરલોડને પ્રતિક્રિયા આપે છે, જ્યારે ચુંબકીય તત્વ શોર્ટ-સર્કિટ ખામી પર તરત જ પ્રતિક્રિયા આપે છે. પરિણામ એ રક્ષણ છે જે વાસ્તવિક વિદ્યુત લોડના વર્તન સાથે મેળ ખાય છે.

MCCB ક્યારે પસંદ કરવું: મુખ્ય ઇનકમિંગ ફીડર, થ્રી-ફેઝ ડિસ્ટ્રિબ્યુશન પેનલ્સ, મોટા મોટર સર્કિટ અથવા કોઈપણ બિંદુ જ્યાં સંભવિત શોર્ટ-સર્કિટ કરંટ MCB અવરોધી શકે તે કરતાં વધી જાય.

જ્યારે MCB પૂરતું હોય ત્યારે: સાધારણ લોડ અને નીચા ફોલ્ટ લેવલ સાથે અંતિમ સબ-સર્કિટ - રહેણાંક બોર્ડ, લાઇટિંગ અને સોકેટ સર્કિટ.

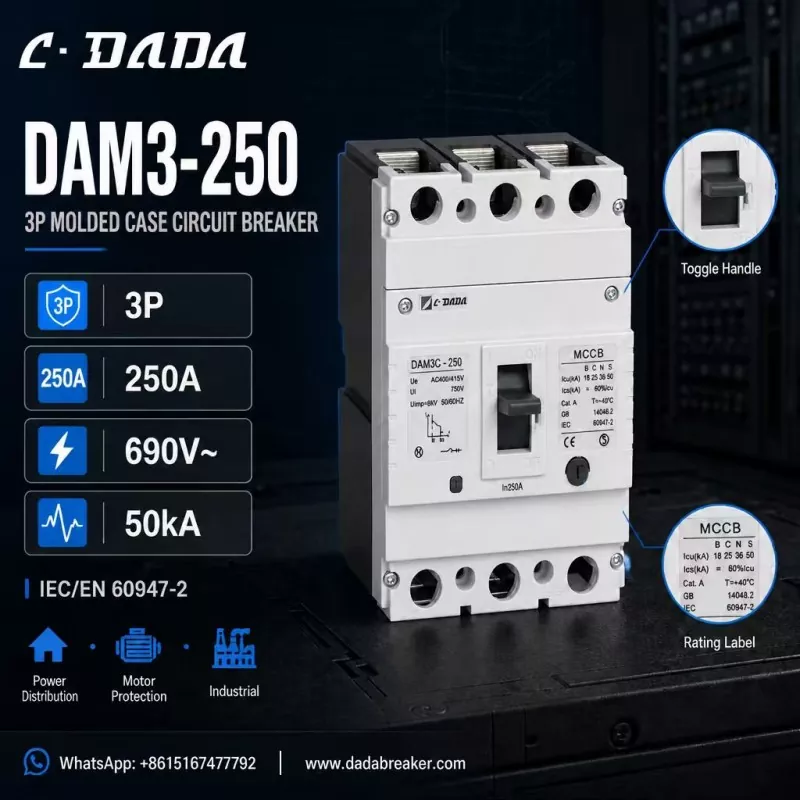

250A three-pole MCCB

યોગ્ય MCCB કેવી રીતે પસંદ કરવું

રેટ કરેલ વર્તમાન (માં)

1. — સતત લોડ સાથે મેળ ખાય છે, અને મોટર્સના કરંટ શરૂ કરવા માટે હેડરૂમને મંજૂરી આપો.

બ્રેકિંગ ક્ષમતા (ICU / Ics)

2. — સ્થાપન બિંદુ પર સંભવિત શોર્ટ-સર્કિટ કરંટ કરતા વધારે હોવું જોઈએ. ફોલ્ટ લેવલ જેટલું ઊંચું હશે, તેટલું ઊંચું Icu તમને જરૂર છે.

ધ્રુવો

3. — થ્રી-ફેઝ સિસ્ટમ માટે 3P, 4P જ્યાં ન્યુટ્રલને પણ ડિસ્કનેક્શનની જરૂર હોય છે.

વોલ્ટેજ રેટિંગ્સ

4. — સિસ્ટમ સામે રેટ કરેલ ઓપરેશનલ વોલ્ટેજ (Ue), ઇન્સ્યુલેશન વોલ્ટેજ (Ui) અને ઇમ્પલ્સ વિથસ્ટેન્ડ (Uimp) તપાસો.

ધોરણો અને પ્રમાણપત્ર

5. — IEC/EN 60947-2 અનુપાલન અને CE માર્કિંગ એ આંતરરાષ્ટ્રીય પ્રોજેક્ટ્સ માટે આધારરેખા છે.

અરજી

6. — મોટર પ્રોટેક્શન, પાવર ડિસ્ટ્રિબ્યુશન અને ઔદ્યોગિક ઇન્સ્ટોલેશનને અલગ-અલગ ફ્રેમ રેટિંગ અને ટ્રિપ લાક્ષણિકતાઓની જરૂર પડી શકે છે.

સારી રીતે ઉલ્લેખિત 250A MCCB કેવું દેખાય છે:

આ કોંક્રિટ બનાવવા માટે, C·DADA ઇલેક્ટ્રીકમાંથી DAM3-250 નો વિચાર કરો - એક 250A ત્રણ-ધ્રુવ MCCB જે આ વર્ગના ઉપકરણમાં શું જોવું તે સમજાવે છે:

3P રૂપરેખાંકન

● 250A રેટેડ વર્તમાન (ઇન) સાથે, ત્રણ તબક્કાના વિતરણ બોર્ડ માટે યોગ્ય

વોલ્ટેજ રેટિંગ્સ:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

બ્રેકિંગ ક્ષમતા 50kA સુધી

● — સમગ્ર B/C/N/S ચલોમાં 18 / 25 / 36 / 50 kA નું Icu, જેથી ઇન્સ્ટોલર્સ નેટવર્કના વિવિધ પોઈન્ટ પર ફોલ્ટ લેવલને મેચ કરી શકે છે

IEC/EN 60947-2 અને GB 14048.2 અનુપાલન

● દૃશ્યમાન ઓપરેટિંગ સ્થિતિ માટે સ્પષ્ટ ON/OFF ટૉગલ હેન્ડલ સાથે CE ચિહ્નિત

● પાવર ડિસ્ટ્રિબ્યુશન, મોટર પ્રોટેક્શન અને ઔદ્યોગિક એપ્લિકેશન્સ માટે બનાવેલ

આ સ્પષ્ટીકરણ પાછળનો તર્ક: 50kA ક્લાસ બ્રેકિંગ કેપેસિટી સાથે 250A, 3-પોલ ફ્રેમ પેનલ બિલ્ડર અને કોન્ટ્રાક્ટરની મોટાભાગની જરૂરિયાતોને આવરી લે છે — મુખ્ય વિતરણ બોર્ડથી લઈને મોટર ફીડર સર્કિટ સુધી — જ્યારે બહુવિધ Icu વેરિઅન્ટ્સ તમને વાસ્તવિક ખામી સ્તરો સામે યોગ્ય-કદની કિંમત આપવા દે છે.

પસંદગીની ભલામણ

● ઓછા ફોલ્ટ લેવલ સાથે ~125A સુધીના અંતિમ સર્કિટ માટે, MCB એ આર્થિક પસંદગી છે.

● મુખ્ય વિતરણ, મોટર સંરક્ષણ અને ઔદ્યોગિક સ્વીચગિયર માટે, બ્રેકિંગ ક્ષમતા સાથે MCCB પસંદ કરો જે ઇન્સ્ટોલેશનના સંભવિત શોર્ટ-સર્કિટ વર્તમાન કરતાં વધી જાય.

● જ્યારે શંકા હોય ત્યારે, બ્રેકિંગ ક્ષમતા પર એક વર્ગનું કદ કરો: ખર્ચનો તફાવત નાનો છે, જ્યારે સંરક્ષણ માર્જિન નાની ખામી અને મોટા આઉટેજ વચ્ચેનો તફાવત હોઈ શકે છે.

વારંવાર પૂછાતા પ્રશ્નો

પ્ર: MCCB શું છે?

એ: એમોલ્ડેડ કેસ સર્કિટ બ્રેકરએક રીસેટેબલ લો-વોલ્ટેજ રક્ષણાત્મક ઉપકરણ છે જે ઓવરલોડ અથવા શોર્ટ-સર્કિટ પર સર્કિટને ડિસ્કનેક્ટ કરે છે, જે લઘુચિત્ર સર્કિટ બ્રેકર કરતાં ઊંચા પ્રવાહો અને ફોલ્ટ સ્તરો માટે રચાયેલ છે.

પ્ર: MCCB પર Icu નો અર્થ શું છે?

A: Icu એ અંતિમ શોર્ટ-સર્કિટ બ્રેકિંગ ક્ષમતા છે — બ્રેકર દ્વારા વિક્ષેપિત કરી શકે તેટલો મહત્તમ ફોલ્ટ પ્રવાહ. Ics એ સર્વિસ બ્રેકિંગ ક્ષમતા છે, જે સ્તર તે વારંવાર વિક્ષેપ પાડી શકે છે અને કાર્યરત રહે છે.

પ્ર: હું મારા MCCB માટે બ્રેકિંગ ક્ષમતા કેવી રીતે પસંદ કરી શકું?

A: ઇન્સ્ટોલેશન પોઈન્ટ પર સંભવિત શોર્ટ-સર્કિટ કરંટ કરતાં વધુ Icu રેટિંગ પસંદ કરો. ઉચ્ચ ટ્રાન્સફોર્મર ક્ષમતા અથવા લાંબા ઔદ્યોગિક ફીડરવાળા વિતરણ બોર્ડને સામાન્ય રીતે 36–50kA વર્ગના ઉપકરણોની જરૂર હોય છે.

પ્ર: DAM3-250 MCCB શું છે?

A: DAM3-250 એ C·DADA ઇલેક્ટ્રિકનું 250A થ્રી-પોલ મોલ્ડેડ કેસ સર્કિટ બ્રેકર છે, જે પાવર વિતરણ, મોટર સંરક્ષણ અને ઔદ્યોગિક એપ્લિકેશન માટે 50kA સુધીની બ્રેકિંગ ક્ષમતા સાથે 690V સુધીનું રેટિંગ છે.
