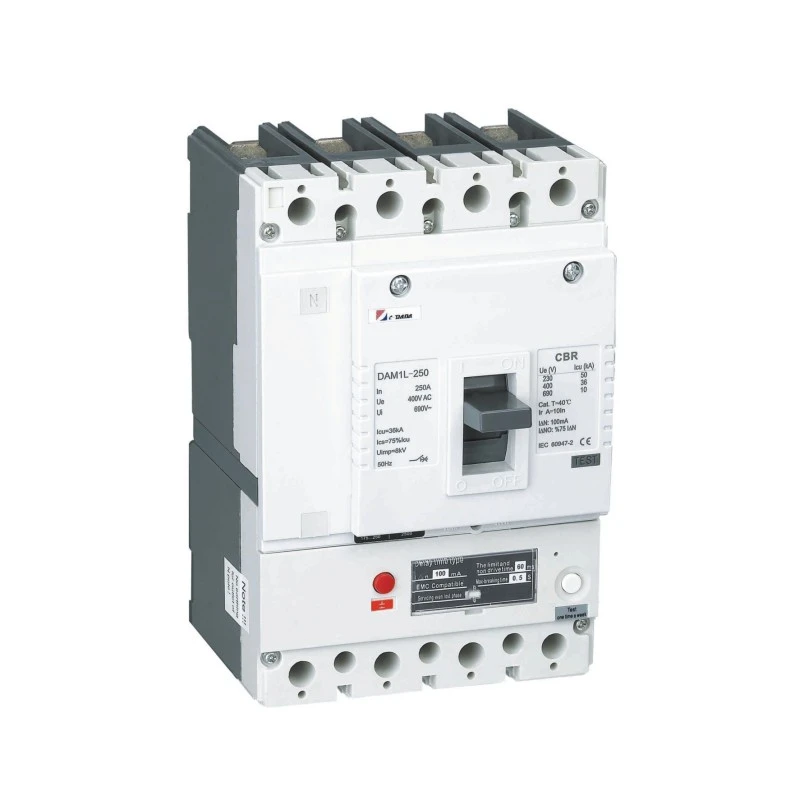

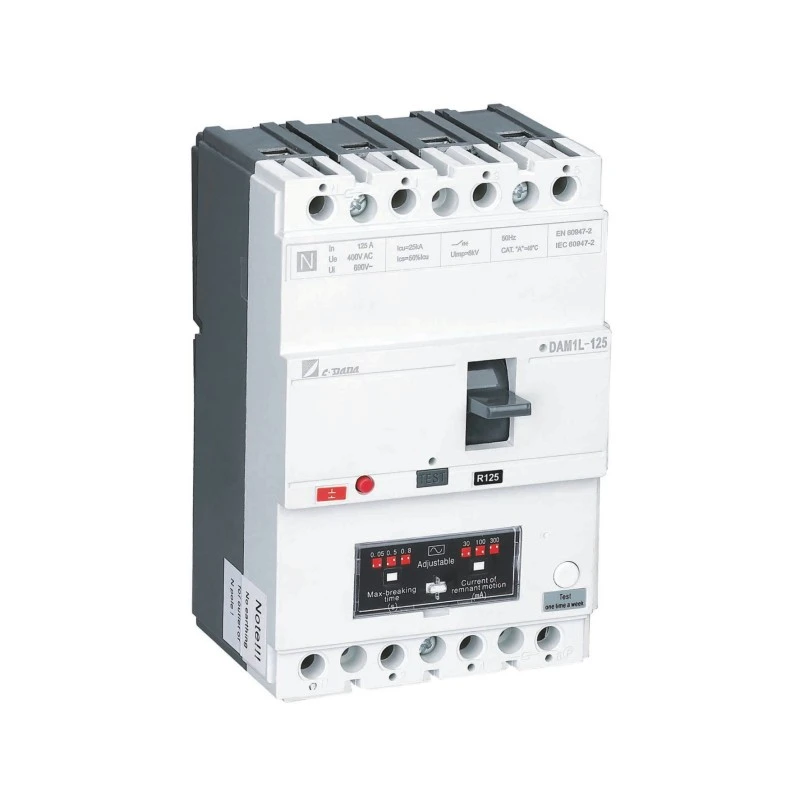

અર્થ લિકેજ સર્કિટ બ્રેકર (CBR) શું છે?

એનઅર્થ લિકેજ સર્કિટ બ્રેકર (CBR)તરીકે પણ ઓળખાય છેઇન્ટિગ્રલ ઓવરકરન્ટ પ્રોટેક્શન (CBR) સાથે અર્થ લિકેજ સર્કિટ બ્રેકર IEC 60947-2 Annex B દીઠ, એક અત્યાધુનિક લો-વોલ્ટેજ સંરક્ષણ ઉપકરણ છે જે સંયોજિત કરે છેશેષ પ્રવાહ (પૃથ્વી લિકેજ) રક્ષણ સાથેઓવરલોડ અને શોર્ટ-સર્કિટ રક્ષણ એક મોલ્ડેડ કેસ યુનિટમાં. સુધીના રેટેડ વોલ્ટેજ પર ઓપરેટિંગ415V AC (50/60Hz) ના વર્તમાન રેટિંગ્સ સાથે16A થી 800A, CBR ઔદ્યોગિક, વ્યાપારી અને જટિલ માળખાકીય એપ્લિકેશનો માટે વ્યાપક સુરક્ષા ઉપકરણો તરીકે સેવા આપે છે.

એકલ વિપરીતશેષ વર્તમાન સર્કિટ બ્રેકર્સ (RCCBs)જે માત્ર પૃથ્વી લિકેજ સુરક્ષા પ્રદાન કરે છે, CBR સંકલિત કરે છે:

થર્મલ-ચુંબકીય અથવા ઇલેક્ટ્રોનિક ઓવરકરન્ટ રક્ષણ (L-S-I વક્ર)

શેષ વર્તમાન શોધ (10mA થી 1000mA સંવેદનશીલતા)

શોર્ટ-સર્કિટ બ્રેકિંગ ક્ષમતા 85kA સુધી

આ એકીકરણ અલગ MCB/RCCB સંયોજનોની જરૂરિયાતને દૂર કરે છે, ઇન્સ્ટોલેશનની જગ્યા ઘટાડે છે અને સંકલન વિશ્વસનીયતામાં સુધારો કરે છે.

ઉત્પાદન શ્રેણીઓ અને રૂપરેખાંકનો

વર્ગીકરણ	પ્રકાર	વર્તમાન શ્રેણી	મુખ્ય લાક્ષણિકતાઓ
શેષ વર્તમાન પ્રકાર	એસી ટાઇપ કરો	16A – 800A	માત્ર સાઇનસોઇડલ એસી શેષ પ્રવાહો શોધે છે, સામાન્ય હેતુની એપ્લિકેશનો
શેષ વર્તમાન પ્રકાર	પ્રકાર એ	16A – 800A	એસી + પલ્સેટિંગ ડીસી (રેક્ટિફાઇડ એસી), આધુનિક ઇલેક્ટ્રોનિક લોડ્સ શોધે છે
સંવેદનશીલતા (IΔn)	ઉચ્ચ સંવેદનશીલતા	10mA - 30mA	કર્મચારીઓની સુરક્ષા, તબીબી સ્થાનો, ભીના વિસ્તારો
	મધ્યમ સંવેદનશીલતા	100mA - 300mA	આગ રક્ષણ, સામાન્ય ઔદ્યોગિક
	ઓછી સંવેદનશીલતા	500mA - 1000mA	ઉચ્ચ-લિકેજ ઇન્સ્ટોલેશનમાં આગ નિવારણ, પસંદગીયુક્ત રક્ષણ
સમય વિલંબ	ત્વરિત	તમામ રેટિંગ્સ	સામાન્ય હેતુ, <40ms 5×IΔn પર
સમય વિલંબ	પસંદગીયુક્ત (S-પ્રકાર)	100mA - 1000mA	વિલંબિત ટ્રિપિંગ (1×IΔn પર 130-500ms), અપસ્ટ્રીમ ભેદભાવ
ધ્રુવ રૂપરેખાંકન	4-ધ્રુવ	16A – 800A	થ્રી-ફેઝ + ન્યુટ્રલ, એડજસ્ટેબલ ન્યુટ્રલ પ્રોટેક્શન (50-100%)
માઉન્ટ કરવાનું	સ્થિર	16A – 800A	સીધું બસબાર કનેક્શન, ખર્ચ-અસરકારક

બ્રેકિંગ ક્ષમતા ગ્રેડ:

ધોરણ (N): 25kA - 36kA (વિતરણ નેટવર્ક્સ)

ઉચ્ચ (એસ): 50kA - 70kA (ઔદ્યોગિક મુખ્ય)

અલ્ટ્રા-હાઇ (H): 85kA (પાવર ઇન્ફ્રાસ્ટ્રક્ચર)

મુખ્ય કાર્યો અને સંરક્ષણ ક્ષમતાઓ

સંકલિત સંરક્ષણ કાર્યો

કાર્ય	તપાસ સિદ્ધાંત	ટેકનિકલ પરિમાણો
ઓવરલોડ પ્રોટેક્શન (L)	બાયમેટાલિક થર્મલ વિસ્તરણ અથવા ઇલેક્ટ્રોનિક RMS સેન્સિંગ	0.8 – 1.0 × સેટિંગમાં, વ્યસ્ત સમય વળાંક, ±10% ચોકસાઈ
શોર્ટ-સર્કિટ વિલંબ (S)	ઇલેક્ટ્રોનિક સમય અથવા ચુંબકીય વિલંબ	2-10 × ઇન, 0.1 - 0.5 સે વિલંબ, પસંદગીયુક્ત સંકલન
તાત્કાલિક સફર (I)	મેગ્નેટિક સોલેનોઇડ અથવા ઇલેક્ટ્રોનિક ઇન્સ્ટન્ટેનિયસ	5-20 × ઇન, <20ms ઓપરેશન, વર્તમાન મર્યાદિત
પૃથ્વી લિકેજ (G/Δ)	કોર બેલેન્સ કરંટ ટ્રાન્સફોર્મર (CBCT)	10mA - 1000mA IΔn, ±10% સંવેદનશીલતા ચોકસાઈ
ગ્રાઉન્ડ ફોલ્ટ (GF)	વેક્ટર સરવાળો વર્તમાન સેન્સિંગ	20-100% ઇન, 0.1s-1.0s વિલંબ, કોર-બેલેન્સ પદ્ધતિ
સ્વ-નિરીક્ષણ	આંતરિક સર્કિટ અખંડિતતા તપાસ	સતત CBCT અને ટ્રિપ કોઇલ મોનિટરિંગ, ફોલ્ટ એલાર્મ આઉટપુટ

શેષ વર્તમાન શોધ ટેકનોલોજી

આકોર બેલેન્સ કરંટ ટ્રાન્સફોર્મર (CBCT) અથવાટોરોઇડલ ટ્રાન્સફોર્મર પૃથ્વી લિકેજ સંરક્ષણનું હૃદય બનાવે છે:

સામાન્ય કામગીરી: બધા જીવંત વાહક (તબક્કો + તટસ્થ) ટોરોઇડલ કોરમાંથી પસાર થાય છે. સંતુલિત પ્રવાહો વિરોધી ચુંબકીય ક્ષેત્રો ઉત્પન્ન કરે છે જે શૂન્ય નેટ પ્રવાહને રદ કરે છે - કોઈ ગૌણ પ્રવાહ પ્રેરિત નથી.

ખામીની સ્થિતિ: જ્યારે લિકેજ પ્રવાહ પૃથ્વી પર વહે છે (ઇન્સ્યુલેશન નિષ્ફળતા અથવા માનવ સંપર્ક દ્વારા), વર્તમાન અસંતુલન ટોરોઇડલ કોરમાં અવશેષ ચુંબકીય પ્રવાહ બનાવે છે. આ પ્રવાહ સેકન્ડરી વિન્ડિંગમાં વોલ્ટેજને પ્રેરિત કરે છે, જે સંવેદનશીલ રિલે અથવા ઇલેક્ટ્રોનિક ટ્રિપ સર્કિટને શક્તિ આપે છે.

IEC 61008/61009 દીઠ ટ્રિપ લાક્ષણિકતાઓ:

1 × IΔn: ટ્રિપ ≤ 300ms (ત્વરિત), ≤ 500ms (પસંદગીયુક્ત S-પ્રકાર)

2 × IΔn: ટ્રિપ ≤ 150ms (ત્વરિત), ≤ 200ms (S-ટાઈપ)

5 × IΔn: ટ્રિપ ≤ 40ms (ત્વરિત), ≤ 150ms (S-પ્રકાર)

એપ્લિકેશન પર્યાવરણ અને ઉપયોગના કેસો

ઉદ્યોગ ક્ષેત્ર	ચોક્કસ એપ્લિકેશન	લાક્ષણિક વિશિષ્ટતાઓ
ડેટા કેન્દ્રો	મુખ્ય વિતરણ, યુપીએસ બાયપાસ, બસ-કપ્લર સંરક્ષણ	250A-500A, પ્રકાર A, 300mA S-પ્રકાર પસંદગીયુક્ત, 70kA Icu, સંચાર-સક્ષમ
આરોગ્યસંભાળ સુવિધાઓ	હોસ્પિટલનું મુખ્ય વિતરણ, મેડિકલ આઈટી સિસ્ટમ્સ, ઓપરેટિંગ થિયેટર	100A-400A, પ્રકાર A, 10mA/30mA ઉચ્ચ સંવેદનશીલતા, આઇસોલેશન મોનિટરિંગ
મેન્યુફેક્ચરિંગ પ્લાન્ટ્સ	મોટર નિયંત્રણ કેન્દ્રો, વેલ્ડીંગ સાધનો, વેરિયેબલ સ્પીડ ડ્રાઈવો	160A-500A, પ્રકાર B (VFD માટે), 300mA, 50kA Icu, ઇલેક્ટ્રોનિક ટ્રિપ
વાણિજ્યિક ઇમારતો	બહુમાળી વિતરણ, શોપિંગ મોલ્સ, એરપોર્ટ	125A-400A, પ્રકાર A, 100mA/300mA, 36kA Icu
તેલ અને ગેસ / દરિયાઈ	ઑફશોર પ્લેટફોર્મ, ડ્રિલિંગ રિગ્સ, શિપ પાવર સિસ્ટમ્સ	250A-500A, પ્રકાર A, 500mA, ઉષ્ણકટિબંધીય (T2), કાટ-પ્રતિરોધક

ઉત્પાદન પ્રક્રિયા અને ઉત્પાદન કાર્યપ્રવાહ

પ્રિસિઝન મેન્યુફેક્ચરિંગ સિક્વન્સ

કાચો માલ IQC → ટોરોઇડલ ટ્રાન્સફોર્મર ઉત્પાદન → મોલ્ડેડ કેસ ફેબ્રિકેશન → સંપર્ક સિસ્ટમ એસેમ્બલી → ઇલેક્ટ્રોનિક ટ્રીપ યુનિટ એકીકરણ → શેષ વર્તમાન મોડ્યુલ કેલિબ્રેશન → પ્રાથમિક એસેમ્બલી → વ્યાપક પરીક્ષણ → અંતિમ QC → પેકેજિંગ

નિર્ણાયક ઉત્પાદન તબક્કાઓ

સ્ટેજ	પ્રક્રિયા વિગતો	ગુણવત્તા નિયંત્રણ બિંદુઓ
ટોરોઇડલ ટ્રાન્સફોર્મર વિન્ડિંગ	ઉચ્ચ-અભેદ્યતા નેનોક્રિસ્ટલાઇન અથવા ફેરાઇટ કોર (µr > 10,000), પ્રાથમિક (થ્રુ-પાસ) અને ગૌણ (સેન્સિંગ) વિન્ડિંગ્સનું ચોકસાઇ વિન્ડિંગ, વેક્યૂમ ગર્ભાધાન	કોર મેગ્નેટાઇઝેશન કર્વ વેરિફિકેશન, 1×IΔn ±5% પર સેકન્ડરી વોલ્ટેજ, ઇન્સ્યુલેશન રેઝિસ્ટન્સ >100MΩ
CBCT એકીકરણ	તમામ તબક્કા/તટસ્થ વાહકની આસપાસ ટોરોઇડલ કોરનું માઉન્ટિંગ, બાહ્ય ચુંબકીય ક્ષેત્રો સામે રક્ષણ, ટ્રિપ રિલે/ઈલેક્ટ્રોનિક્સ સાથે જોડાણ	6 × ઈન લોડ (કોઈ ઉપદ્રવ ટ્રીપ) સાથે સંતુલન પરીક્ષણ, 3જી હાર્મોનિક્સ માટે પ્રતિરક્ષા
શેષ વર્તમાન ટ્રીપ મિકેનિઝમ	સંવેદનશીલ ધ્રુવીકરણ રિલે (5-50mW ટ્રિપ પાવર) અથવા ઇલેક્ટ્રોનિક MOSFET ટ્રિગર, મુખ્ય ટ્રિપ બારમાં યાંત્રિક જોડાણ	ટ્રીપ પાવર વેરિફિકેશન, પ્રતિભાવ સમય <20ms, તાપમાન સ્થિરતા -25°C થી +70°C
મોલ્ડેડ કેસ ઉત્પાદન	BMC થર્મોસેટિંગ પ્લાસ્ટિક (DMC-2) ઈન્જેક્શન મોલ્ડિંગ, 150-180°C ક્યોર, ઉચ્ચ ટ્રેકિંગ પ્રતિકાર >600V	પરિમાણીય સહિષ્ણુતા ±0.1mm, ડાઇલેક્ટ્રિક સ્ટ્રેન્થ >15kV/mm, ફ્લેમ રિટાડન્ટ UL 94 V-0
મુખ્ય સંપર્ક એસેમ્બલી	સિલ્વર-પ્લેટેડ કોપર (AgNi 90/10) સંપર્કો, CNC-મશીનવાળા આર્મ્સ, નાઇટ્રોજન વાતાવરણમાં બ્રેઝિંગ	સંપર્ક પ્રતિકાર <50μΩ, ચાંદીની જાડાઈ 8-12μm (XRF), કઠિનતા HV 100-150
ઇલેક્ટ્રોનિક ટ્રીપ યુનિટ પ્રોગ્રામિંગ	માઇક્રોપ્રોસેસર-આધારિત LSIG+Δ પ્રોટેક્શન, ફર્મવેર અપલોડ, કર્વ કેલિબ્રેશન, કોમ્યુનિકેશન પ્રોટોકોલ સેટઅપ	±5% વર્તમાન ચોકસાઈ, ±10% સમયની ચોકસાઈ, ZSI (ઝોન સિલેક્ટિવ ઈન્ટરલોકિંગ) ચકાસણી
અંતિમ સંકલન અને માપાંકન	અવશેષ વર્તમાન મોડ્યુલ, મિકેનિકલ ઇન્ટરલોકિંગ, હેન્ડલ મિકેનિઝમ સાથે થર્મલ-મેગ્નેટિક અથવા ઇલેક્ટ્રોનિક ટ્રિપ સિસ્ટમની એસેમ્બલી	સંયુક્ત ઓવરકરન્ટ + અર્થ લિકેજ ટ્રિપ વેરિફિકેશન, ડાઇલેક્ટ્રિક ટકી 3kV/1min

પ્રાથમિક કાચો માલ અને ઘટકોની વિશિષ્ટતાઓ

ઘટક	સામગ્રી સ્પષ્ટીકરણ	સપ્લાયર ધોરણો	કી ગુણધર્મો
ટોરોઇડલ કોર (CBCT)	નેનોક્રિસ્ટલાઇન એલોય (ફાઇનેમેટ) અથવા Mn-Zn ફેરાઇટ (PC40)	IEC 60404-8, JIS C 2531	ઉચ્ચ અભેદ્યતા µr > 10,000, ઓછી બળજબરી <2A/m, સંતૃપ્તિ પ્રવાહ ઘનતા >1.2T
સેન્સિંગ કોઇલ વાયર	દંતવલ્ક કોપર વાયર (0.05-0.1mm), વર્ગ F 155°C	IEC 60317	બ્રેકડાઉન વોલ્ટેજ >1kV, લવચીકતા >10× વ્યાસ, સોલ્ડરેબિલિટી 390°C
ટ્રીપ રિલે	પોલરાઇઝ્ડ લેચિંગ રિલે, સંવેદનશીલતા 5-50mW	IEC 61810	પ્રતિભાવ સમય <10ms, કોઇલ પ્રતિકાર 1-5kΩ, યાંત્રિક જીવન >10⁶ કામગીરી
મોલ્ડેડ કેસ હાઉસિંગ	BMC (બલ્ક મોલ્ડિંગ કમ્પાઉન્ડ) DMC-2, ગ્લાસ ફાઇબર પ્રબલિત	IEC 60664-1, UL 94 V-0	ટ્રેકિંગ ઇન્ડેક્સ >600V, ગરમી પ્રતિકાર 180°C, અસર શક્તિ >8 kJ/m²
મુખ્ય સંપર્કો	ઇલેક્ટ્રોલિટીક કોપર (Cu-ETP) + સિલ્વર-નિકલ પ્લેટિંગ (AgNi 90/10)	ASTM B152	વાહકતા ≥100% IACS, ચાપ ધોવાણ પ્રતિકાર, વેલ્ડીંગ વિરોધી ગુણધર્મો
બાયમેટાલિક તત્વો	ઇનકોનલ/પેસિવેટેડ સ્ટીલ કમ્પોઝિટ (ASTM TM2)	ASTM B388	ડિફ્લેક્શન રેટ 0.15-0.25mm/°C, લાંબા ગાળાની સ્થિરતા ±3%, ક્રીપ પ્રતિકાર
ઇલેક્ટ્રોનિક ઘટકો	ઔદ્યોગિક-ગ્રેડ PCBs, હોલ-ઇફેક્ટ સેન્સર, ARM Cortex-M4 પ્રોસેસર્સ	IEC 60721-3-3, IEC 61000	ઓપરેટિંગ તાપમાન -25°C થી +70°C, EMC પ્રતિરક્ષા સ્તર 4, SIL 2 સક્ષમ
ટર્મિનલ્સ	ટીન પ્લેટિંગ સાથે T2 કોપર (C11000) (8-12μm)	ASTM B187/B16	વર્તમાન ઘનતા 1.2-1.5 A/mm², ટોર્ક 5-15Nm ટકી શકે છે, કાટ પ્રતિકાર
ઓપરેટિંગ મિકેનિઝમ	સ્પ્રિંગ સ્ટીલ (SWOSC-V) અથવા સ્ટેનલેસ સ્ટીલ (301)	JIS G 3560	થાક જીવન >20,000 ચક્ર, તાણ શક્તિ 1800-2000MPa, છૂટછાટ <5%

ધોરણોનું પાલન અને પરીક્ષણ પ્રોટોકોલ્સ

આંતરરાષ્ટ્રીય ધોરણો ફ્રેમવર્ક

ધોરણ	અવકાશ	લાગુ રેટિંગ્સ
IEC 60947-2 Annex B	રેસિડ્યુઅલ કરંટ પ્રોટેક્શન (CBR) નો સમાવેશ કરતા સર્કિટ બ્રેકર્સ	ઔદ્યોગિક CBR>80A, વ્યાપક સુરક્ષા
EN 60947-2	IEC 60947-2 નું યુરોપિયન સુમેળ વર્ઝન	CE માર્કિંગ, EU માર્કેટ અનુપાલન
GB/T 14048.2	ચિની રાષ્ટ્રીય ધોરણ સમકક્ષ	CCC પ્રમાણપત્ર, ચાઇના બજાર

ફરજિયાત પ્રકાર પરીક્ષણો (IEC 60947-2 + Annex B)

ટેસ્ટ કેટેગરી	ચોક્કસ ટેસ્ટ	સ્વીકૃતિ માપદંડ
શેષ વર્તમાન પ્રદર્શન	1×IΔn, 2×IΔn, 5×IΔn પર ટ્રિપિંગ સમય	≤300ms, ≤150ms, ≤40ms (ત્વરિત); S-પ્રકાર: ≤500ms, ≤200ms, ≤150ms
	0.5×IΔn પર નોન-ટ્રિપિંગ	2× રેટેડ વિલંબ સમય માટે કોઈ સફર નથી
	ઉછાળા પ્રવાહનો સામનો કરવો (8/20μs, 3kA)	કોઈ ઉપદ્રવની સફર નહીં, પ્રકાર A: 250A આવેગ, પ્રકાર F: 1000A, પ્રકાર B: 3000A
ઓવરકરન્ટ પ્રોટેક્શન	In રેટેડ તાપમાનમાં વધારો	ટર્મિનલ્સ ≤80K, કેસ ≤40K
	શોર્ટ-સર્કિટ બ્રેકિંગ (ICU/ICS)	3 કામગીરી, સફળ વિક્ષેપ, ડાઇલેક્ટ્રિક પુનઃપ્રાપ્તિ
	ટ્રિપ કર્વ વેરિફિકેશન (L-S-I)	±10% વર્તમાન ચોકસાઈ, ±20% સમયની ચોકસાઈ
ડાઇલેક્ટ્રિક ગુણધર્મો	પાવર-ફ્રિકવન્સીનો સામનો કરવો (2.5kV-3.5kV/1min)	કોઈ બ્રેકડાઉન નથી, કોઈ ફ્લેશઓવર નથી
ડાઇલેક્ટ્રિક ગુણધર્મો	આવેગનો સામનો કરવો (8kV 1.2/50μs)	કોઈ વિક્ષેપકારક સ્રાવ
યાંત્રિક અને પર્યાવરણીય	યાંત્રિક સહનશક્તિ (10,000-20,000 ચક્ર)	<5% પેરામીટર ડ્રિફ્ટ, કોઈ નિષ્ફળતા
યાંત્રિક અને પર્યાવરણીય	EMC રોગપ્રતિકારક શક્તિ (IEC 61000-4 શ્રેણી)	રેડિયેટેડ/કન્ડક્ટેડ હસ્તક્ષેપથી કોઈ ઉપદ્રવ નથી

ફેક્ટરી ગુણવત્તા નિયંત્રણ અને નિરીક્ષણ ધોરણો

ઇનકમિંગ મટિરિયલ QC (IQC)

સામગ્રી	નિરીક્ષણ વસ્તુઓ	નમૂના યોજના	સાધનસામગ્રી
ટોરોઇડલ કોરો	ચુંબકીય અભેદ્યતા, સંતૃપ્તિ પ્રવાહ, મુખ્ય નુકસાન	બેચ દીઠ, B-H વળાંક પરીક્ષણ	B-H વિશ્લેષક, અવબાધ વિશ્લેષક
સેન્સિંગ વાયર	વ્યાસ, ઇન્સ્યુલેશન જાડાઈ, બ્રેકડાઉન વોલ્ટેજ	AQL 0.65	માઇક્રોમીટર, ડાઇલેક્ટ્રિક ટેસ્ટર
BMC પ્લાસ્ટિક કમ્પાઉન્ડ	કાચની સામગ્રી, સ્નિગ્ધતા, ઉપચારની લાક્ષણિકતાઓ, ટ્રેકિંગ ઇન્ડેક્સ	બેચ દીઠ, COA + પરીક્ષણ	રેયોમીટર, ડીએસસી વિશ્લેષક, ટ્રેકિંગ પરીક્ષણ ઉપકરણ
સિલ્વર પ્લેટિંગ સોલ્યુશન	ધાતુની સાંદ્રતા, pH, અશુદ્ધિઓ	દૈનિક દેખરેખ	અણુ શોષણ સ્પેક્ટ્રોમીટર
ઇલેક્ટ્રોનિક ઘટકો	ફંક્શન ટેસ્ટ, પેરામીટર વેરિફિકેશન, ફર્મવેર વર્ઝન	100% AOI, 5% કાર્યાત્મક	LCR મીટર, ઓસિલોસ્કોપ, બાઉન્ડ્રી સ્કેન

પ્રક્રિયામાં ગુણવત્તા નિયંત્રણ (IPQC)

સ્ટેશન	નિયંત્રણ પરિમાણો	આવર્તન	પદ્ધતિ
ટોરોઇડલ ટ્રાન્સફોર્મર વિન્ડિંગ	વળાંક ગુણોત્તર, ઇન્ડક્ટન્સ, ઇન્સ્યુલેશન પ્રતિકાર	દરેક એકમ	LCR મીટર, ઇન્સ્યુલેશન ટેસ્ટર
સીબીસીટી એસેમ્બલી	રેટેડ લોડ સાથે સંતુલન પરીક્ષણ, હાર્મોનિક્સની પ્રતિરક્ષા	દર 100 એકમો	પ્રાથમિક ઈન્જેક્શન ટેસ્ટ, હાર્મોનિક જનરેટર
શેષ વર્તમાન માપાંકન	IΔn પર ટ્રિપ થ્રેશોલ્ડ, પ્રતિભાવ સમય, 0.5×IΔn પર નોન-ટ્રિપ	દરેક એકમ	ઓટોમેટેડ RCD ટેસ્ટર (0.5-1000mA પ્રોગ્રામેબલ)
મુખ્ય સંપર્ક એસેમ્બલી	સંપર્ક ગેપ, દબાણ, સંરેખણ, પ્રતિકાર	દર 100 એકમો	ફોર્સ ગેજ, માઇક્રો-ઓહ્મમીટર
અંતિમ સંકલન	સંયુક્ત ઓવરકરન્ટ + પૃથ્વી લિકેજ ટ્રિપ ચકાસણી	દરેક એકમ	ઇન્ટિગ્રેટેડ ટેસ્ટ બેન્ચ (પ્રાથમિક ઇન્જેક્શન + લિકેજ સિમ્યુલેશન)

અંતિમ ગુણવત્તા નિયંત્રણ (FQC) અને આઉટગોઇંગ QC (OQC)

ટેસ્ટ આઇટમ	ધોરણ	નમૂનાનું કદ
શેષ વર્તમાન પ્રવાસ સમય	1×IΔn, 2×IΔn, 5×IΔn પ્રતિ IEC 61008/61009	100%
0.5×IΔn પર નોન-ટ્રીપ ટેસ્ટ	2× રેટ કરેલ વિલંબ સમય	100%
ઓવરકરન્ટ ટ્રીપ વળાંક	1.05×In, 1.25×In, 5×In, 10×In	100%
ડાઇલેક્ટ્રિક વોલ્ટેજનો સામનો કરે છે	2.5kV AC/1 મિનિટ	100%
ઇન્સ્યુલેશન પ્રતિકાર	>100MΩ @ 500V DC	100%
સંપર્ક પ્રતિકાર	ધ્રુવ દીઠ <50μΩ	100%
ટોર્ક માર્કિંગ ચકાસણી	સ્પષ્ટીકરણ દીઠ ટર્મિનલ કડક	100%
દ્રશ્ય અને પરિમાણીય નિરીક્ષણ	નિર્ણાયક પરિમાણો પર શૂન્ય ખામી	100%
ચિહ્નિત કાયમીતા	સોલવન્ટ વાઇપિંગ, ઘર્ષણ પરીક્ષણ	AQL 1.0
પેકેજિંગ અખંડિતતા	ડ્રોપ ટેસ્ટ, વાઇબ્રેશન (ISTA 3A)	લોટ દીઠ

ઉત્પાદન ઈન્ફ્રાસ્ટ્રક્ચર અને ઉત્પાદન ક્ષમતા

અદ્યતન ઉત્પાદન સાધનો

સાધનોની શ્રેણી	મશીન સ્પષ્ટીકરણ	કાર્ય	ક્ષમતા
ટોરોઇડલ વિન્ડિંગ મશીનો	તણાવ નિયંત્રણ સાથે સ્વચાલિત ટોરોઇડલ વિન્ડિંગ	CBCT પ્રાઇમરી/સેકન્ડરી વિન્ડિંગ, ચોકસાઇ લેયરિંગ	5,000 ટ્રાન્સફોર્મર/દિવસ
કોર એનેલીંગ ફર્નેસ	નાઇટ્રોજન વાતાવરણ સાથે વેક્યૂમ એન્નીલિંગ	નેનોક્રિસ્ટાલિન કોર હીટ ટ્રીટમેન્ટ, તણાવ રાહત	2,000 કોર/બેચ
ઈન્જેક્શન મોલ્ડિંગ	300-ટન BMC થર્મોસેટિંગ પ્રેસ	સીબીઆર હાઉસિંગ, આર્ક ચુટ, ટર્મિનલ બ્લોક્સ	3,000 કેસ/દિવસ
CNC મશીનિંગ	5-અક્ષ વર્ટિકલ મશીનિંગ સેન્ટર	ચોકસાઇ સંપર્ક મશીનિંગ, જટિલ ભૂમિતિ	8,000 સંપર્ક સેટ/મહિને
સપાટી સારવાર	સ્વયંસંચાલિત સિલ્વર પ્લેટિંગ લાઇન	સંપર્ક પ્લેટિંગ 8-12μm, જાડાઈ એકરૂપતા ±1μm	4,000 કિગ્રા/દિવસ
એસેમ્બલી	મજૂર એસેમ્બલી કોષો	મિકેનિઝમ એસેમ્બલી, CBCT એકીકરણ, કેલિબ્રેશન	1,500 યુનિટ/દિવસ પ્રતિ લાઇન
પરીક્ષણ સાધનો	ઇન્ટિગ્રેટેડ CBR ટેસ્ટ બેન્ચ	સંયુક્ત ઓવરકરન્ટ + શેષ વર્તમાન ચકાસણી	300 યુનિટ/કલાક
	EMC ટેસ્ટ ચેમ્બર (3m/10m, Teseq)	ઇલેક્ટ્રોનિક એકમો માટે પ્રતિરક્ષા/ઉત્સર્જન પરીક્ષણ	50 યુનિટ/દિવસ

ઉત્પાદન ક્ષમતા અને લીડ ટાઇમ્સ

ઉત્પાદન શ્રેણી	માસિક ક્ષમતા	માનક લીડ સમય	તાત્કાલિક ઓર્ડર ક્ષમતા
CBR 4P (16A-125A)	10,000 એકમો	4-5 અઠવાડિયા	3 દિવસ (સ્ટોક ઘટકો)
CBR ઇન્ડસ્ટ્રીયલ (160A-400A)	8,000 એકમો	4-5 અઠવાડિયા	5 દિવસ
CBR ભારે ઔદ્યોગિક (630A-800A)	3,000 એકમો	4-5 અઠવાડિયા	7 દિવસ
કસ્ટમ રૂપરેખાંકનો (ખાસ IΔn, વણાંકો)	પ્રોજેક્ટ આધાર	5-6 અઠવાડિયા	2 અઠવાડિયા

એન્જિનિયરિંગ અને ટેકનિકલ ટીમ સ્ટ્રક્ચર

વિભાગ	કર્મચારી	નિપુણતા	જવાબદારીઓ
આર એન્ડ ડી એન્જિનિયરિંગ	5 ઇજનેરો	શેષ વર્તમાન ટેકનોલોજી, ચુંબકીય સેન્સર ડિઝાઇન, એમ્બેડેડ સિસ્ટમ્સ, પાવર ઇલેક્ટ્રોનિક્સ	નવો CBR વિકાસ, પ્રકાર B/F/B+ નવીનતા, પેટન્ટ પોર્ટફોલિયો (40+ પેટન્ટ)
પ્રક્રિયા એન્જિનિયરિંગ	18 એન્જિનિયરો	ટોરોઇડલ ટ્રાન્સફોર્મર ઉત્પાદન, BMC મોલ્ડિંગ, ચોકસાઇ એસેમ્બલી, દુર્બળ ઉત્પાદન	ઉત્પાદન ઑપ્ટિમાઇઝેશન, SOP દસ્તાવેજીકરણ, ઉપજ સુધારણા (>99.5%)
પરીક્ષણ અને માન્યતા	15 ઇજનેરો	ઉચ્ચ-વર્તમાન પરીક્ષણ, અવશેષ વર્તમાન સિમ્યુલેશન, EMC, પર્યાવરણીય પરીક્ષણ	પ્રકાર પરીક્ષણ સંકલન (IEC 60947-2 Annex B, IEC 61008/61009), નિષ્ફળતા વિશ્લેષણ
એપ્લિકેશન એન્જિનિયરિંગ	10 ઇજનેરો	પસંદગીયુક્ત સંકલન, પૃથ્વી લિકેજ સંરક્ષણ યોજનાઓ, EV/નવીનીકરણીય એપ્લિકેશનો	ગ્રાહક તકનીકી સહાય, ભેદભાવ અભ્યાસ, સાઇટ કમિશનિંગ
ગુણવત્તા ખાતરી	30 ટેકનિશિયન	ISO 9001, ISO 14001, આંકડાકીય પ્રક્રિયા નિયંત્રણ, મેટ્રોલોજી પ્રયોગશાળા	સપ્લાયર ઓડિટ, પ્રોસેસ ઓડિટ, સુધારાત્મક કાર્યવાહી, કેલિબ્રેશન મેનેજમેન્ટ

પ્રમાણપત્રો અને પાલન દસ્તાવેજીકરણ

પ્રમાણપત્ર	જારી બોડી	અવકાશ	માન્યતા
ISO 9001:2015	ઝોંગડા હુઆયુઆન	ગુણવત્તા વ્યવસ્થાપન સિસ્ટમ	વાર્ષિક સર્વેલન્સ
IEC 60947-2 એનેક્સ B પ્રકાર ટેસ્ટ	ઇન્ટરટેક	CBR ઔદ્યોગિક કામગીરી	ઉત્પાદન શ્રેણી દીઠ
સીઇ માર્કિંગ	સૂચિત બોડી	EU માર્કેટ એક્સેસ	ડિઝાઇન આધારિત
CCC (ચીન)	CQC	ચાઇનીઝ ફરજિયાત પ્રમાણપત્ર	5-વર્ષની માન્યતા
સીબી સ્કીમ	IECEE	આંતરરાષ્ટ્રીય પ્રમાણપત્ર	ઉત્પાદન શ્રેણી દીઠ

અમારું CBR મેન્યુફેક્ચરિંગ શા માટે અલગ છે

અમારી ઉત્પાદન સુવિધા રજૂ કરે છેવિશેષતાના 40 વર્ષ શેષ પ્રવાહ અને પૃથ્વી લિકેજ પ્રોટેક્શન ટેક્નોલોજીમાં, વૈશ્વિક ધોરણોને ઓળંગી રહેલા CBR ને આના દ્વારા વિતરિત કરે છે:

ટોરોઇડલ ટ્રાન્સફોર્મરની કુશળતા: ઇન-હાઉસ નેનોક્રિસ્ટલાઇન કોર ઉત્પાદન, ચોકસાઇ વિન્ડિંગ ઓટોમેશન, અને વ્યાપક CBCT પરીક્ષણ <±5% સંવેદનશીલતા ચોકસાઈ સુનિશ્ચિત કરે છે

વર્ટિકલ એકીકરણ: કોર મટિરિયલ પ્રોસેસિંગથી લઈને અંતિમ એસેમ્બલી સુધી, નિર્ણાયક ઘટકો પર સંપૂર્ણ નિયંત્રણ (ટોરોઇડલ ટ્રાન્સફોર્મર્સ, ઇલેક્ટ્રોનિક ટ્રિપ યુનિટ્સ, મોલ્ડેડ કેસ)

અદ્યતન પરીક્ષણ ઈન્ફ્રાસ્ટ્રક્ચર: $3M+ એકીકૃત CBR ટેસ્ટ સિસ્ટમ્સમાં રોકાણ કરેલ છે જે એક સાથે ઓવરકરન્ટ અને શેષ વર્તમાન ચકાસણી, પ્રકાર B DC સંવેદનશીલતા પરીક્ષણ અને EMC અનુપાલન માટે સક્ષમ છે.

વૈશ્વિક પ્રમાણપત્ર વ્યૂહરચના: મલ્ટી-સ્ટાન્ડર્ડ અનુપાલન 100+ દેશોમાં બિનજરૂરી પરીક્ષણ વિના સીમલેસ માર્કેટ એન્ટ્રીને સક્ષમ કરે છે

ટેકનિકલ વિશિષ્ટતાઓ, પસંદગીના સંકલન અભ્યાસો, પ્રકાર B એપ્લિકેશન માર્ગદર્શન અથવા ફેક્ટરી ઓડિટ શેડ્યુલિંગ માટે, અમારી એન્જિનિયરિંગ ટીમ તમારી પૃથ્વી લિકેજ સંરક્ષણ આર્કિટેક્ચર કર્મચારીઓની સુરક્ષા જરૂરિયાતો અને ઓપરેશનલ સાતત્ય ઉદ્દેશ્યો બંનેને પૂર્ણ કરે છે તેની ખાતરી કરવા માટે સીધો પરામર્શ પ્રદાન કરે છે.

CDADA એ ચીનમાં અર્થ લિકેજ સર્કિટ બ્રેકર ઉત્પાદક અને સપ્લાયર છે. અમારી ફેક્ટરી વિવિધ ઉદ્યોગોને સેવા આપે છે જેમ કે પાવર સિસ્ટમ્સ, બિલ્ડિંગ ઓટોમેશન અને ઔદ્યોગિક ઉત્પાદન, લવચીક OEM/ODM સોલ્યુશન્સ ઓફર કરે છે.
