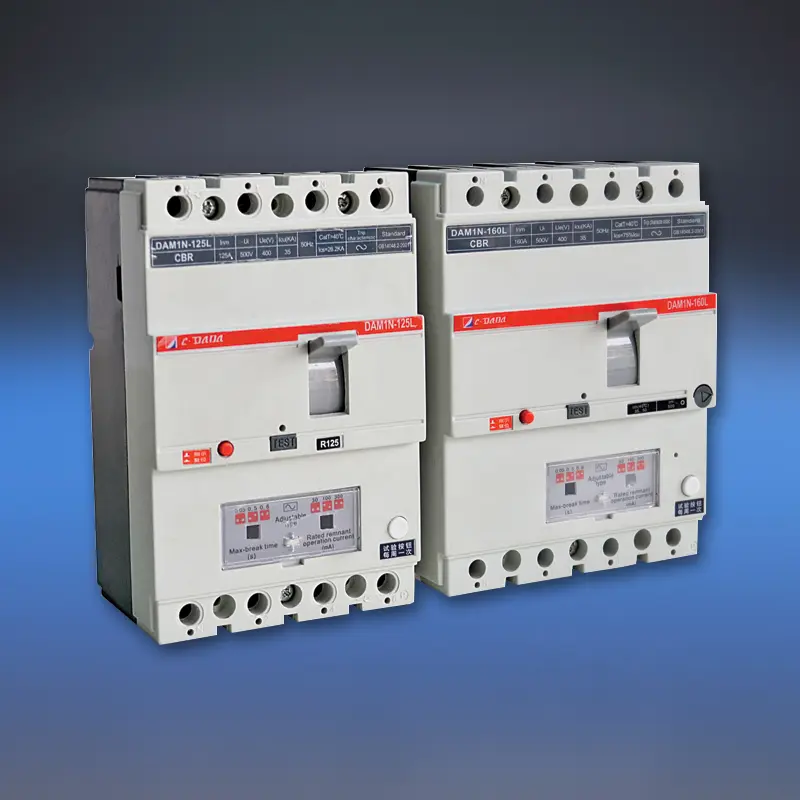

લિકેજ પ્રોટેક્શન સાથે MCCB

લિકેજ પ્રોટેક્શન સાથે સીડીએડીએ ડીએએમ1એલ સિરીઝ એમસીસીબી સાથે ઓવરલોડ અને શોર્ટ-સર્કિટ પ્રોટેક્શનથી આગળ વિદ્યુત સલામતી વધારવી, બિલ્ટ-ઇન રેસિડ્યુઅલ કરંટ (RCD/ELCB) કાર્યક્ષમતા સાથે સંકલિત મોલ્ડેડ કેસ સર્કિટ બ્રેકર. વ્યાવસાયિક ઉત્પાદક Shanghai DADA Electric CO., LTD દ્વારા આંતરરાષ્ટ્રીય ધોરણો અનુસાર ડિઝાઇન કરાયેલ, આ લિકેજ MCCB 4P જીવન અને આગ-બચાવ ગ્રાઉન્ડ ફોલ્ટ ડિટેક્શન સાથે ઉચ્ચ-પ્રદર્શન શક્તિ વિતરણને જોડે છે.

400V/415V પર 10A થી 500A સુધી રેટ કરેલ, તે એડજસ્ટેબલ શેષ ઓપરેટિંગ વર્તમાન (30mA–1000mA) અને વૈકલ્પિક સમય વિલંબ-વ્યક્તિગત સલામતી (≤30mA) અથવા અગ્નિ નિવારણ (100mA–500mA+) માટે અનુરૂપ સુરક્ષાને સક્ષમ કરે છે. મલ્ટી-ફેઝ પાવર્ડ ઇલેક્ટ્રોનિક્સ સાથે, જો એક તબક્કો નિષ્ફળ જાય અથવા વોલ્ટેજ 50V સુધી ઘટી જાય તો પણ તે કાર્યરત રહે છે, ટનલ, હાઇ-રાઇઝ, ટ્રાન્સપોર્ટેશન હબ અને ઔદ્યોગિક પ્લાન્ટ્સ જેવા નિર્ણાયક ઇન્ફ્રાસ્ટ્રક્ચરમાં અજોડ વિશ્વસનીયતાને સુનિશ્ચિત કરે છે.

મુખ્ય વિશિષ્ટતાઓ

મોડલ: DAM1L શ્રેણી - અર્થ લિકેજ MCCB (CBR-પ્રકાર MCCB)

ધ્રુવો: 4P (માનક; વિનંતી પર 3P ઉપલબ્ધ)

રેટ કરેલ વર્તમાન (માં): 10A – 500A

રેટ કરેલ વોલ્ટેજ: 400V / 415V AC, 50Hz

ઇન્સ્યુલેશન વોલ્ટેજ (Ui): 400V (≤160A), 690V (>250A)

શેષ વર્તમાન સેટિંગ્સ (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

એડજસ્ટેબિલિટી: I△n અને ટ્રિપ સમયનું ઑન-સાઇટ ગોઠવણ (ત્વરિત અથવા વિલંબિત)

બ્રેકિંગ ક્ષમતાના પ્રકારો:

B પ્રકાર: મૂળભૂત (Inm < 100A)

S પ્રકાર: ધોરણ

H પ્રકાર: હાઇ બ્રેકિંગ (>160A)

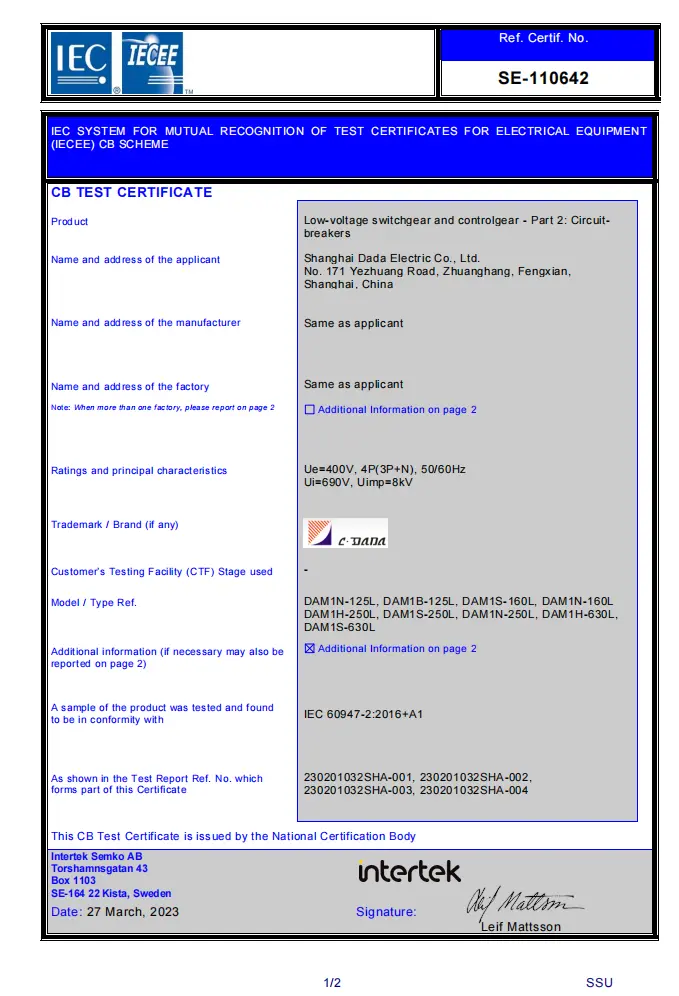

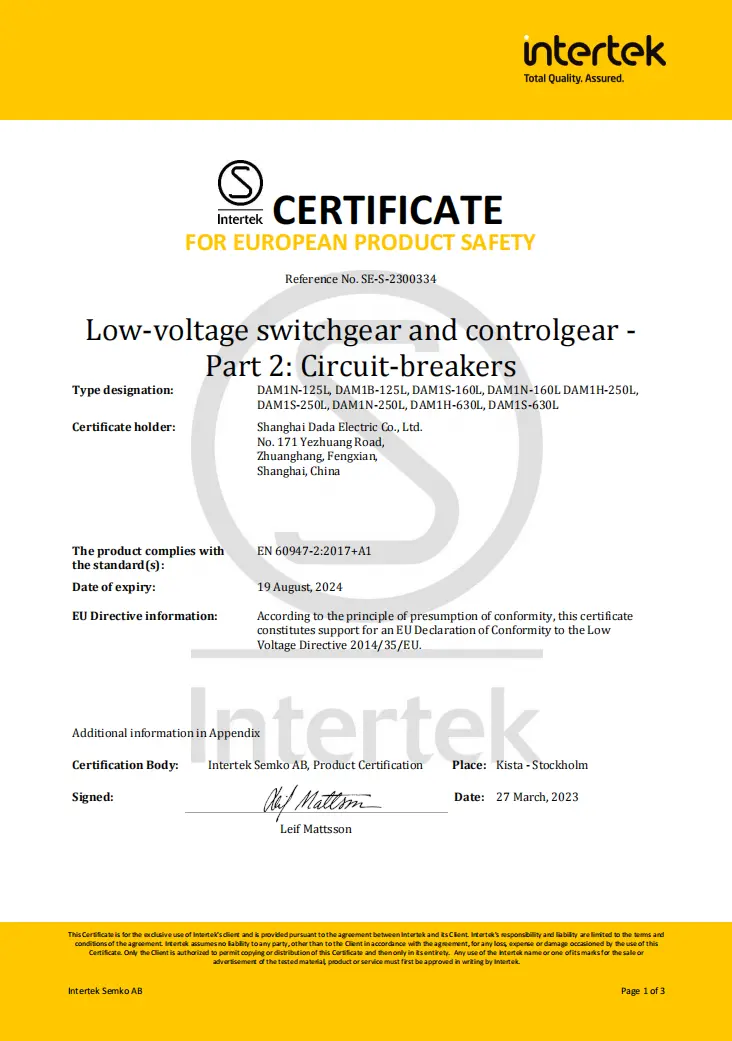

પ્રમાણપત્રો: CE, CB, SEMKO

મુખ્ય લક્ષણો:

★ મલ્ટી-ફેઝ સંચાલિત RCD સર્કિટ → 50V સુધી કામ કરે છે

★ મુખ્ય અને આર્સિંગ સંપર્કોને અલગ કરો

★ પુશ-ટુ-ટ્રીપ ટેસ્ટ બટન

★ એડજસ્ટેબલ ચુંબકીય સેટિંગ (0.8–1.0×In)

★ મજબૂત EMI/RFI દખલ વિરોધી ક્ષમતા

★ સંપૂર્ણ સહાયક શ્રેણી: શંટ ટ્રીપ, સહાયક/અલાર્મ સંપર્કો, રોટરી હેન્ડલ

તકનીકી ડેટા શીટ

અર્થ-લિકેજ સર્કિટ બ્રેકર્સ (ELCB)

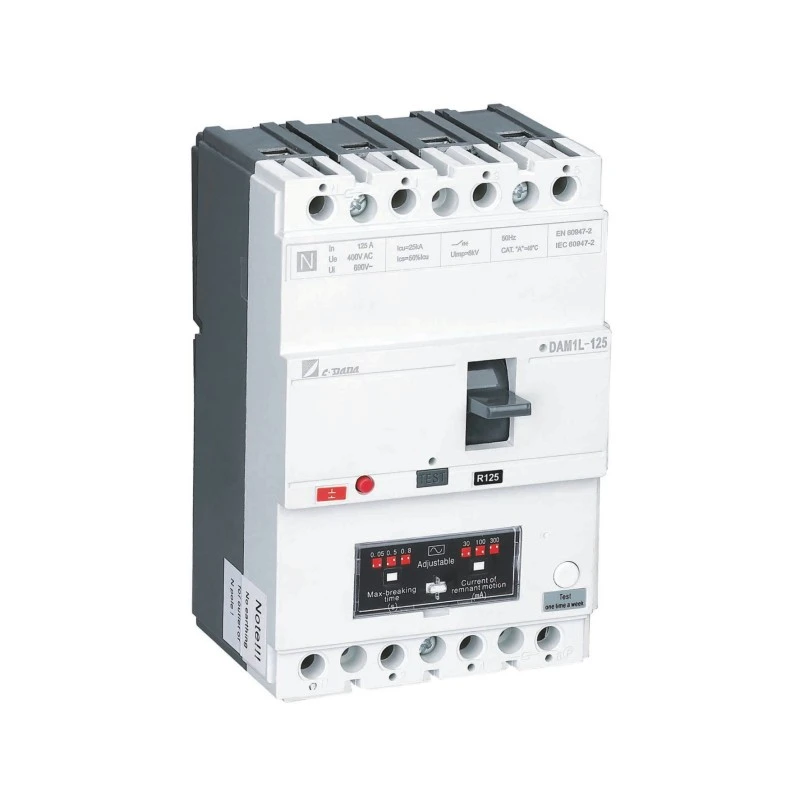

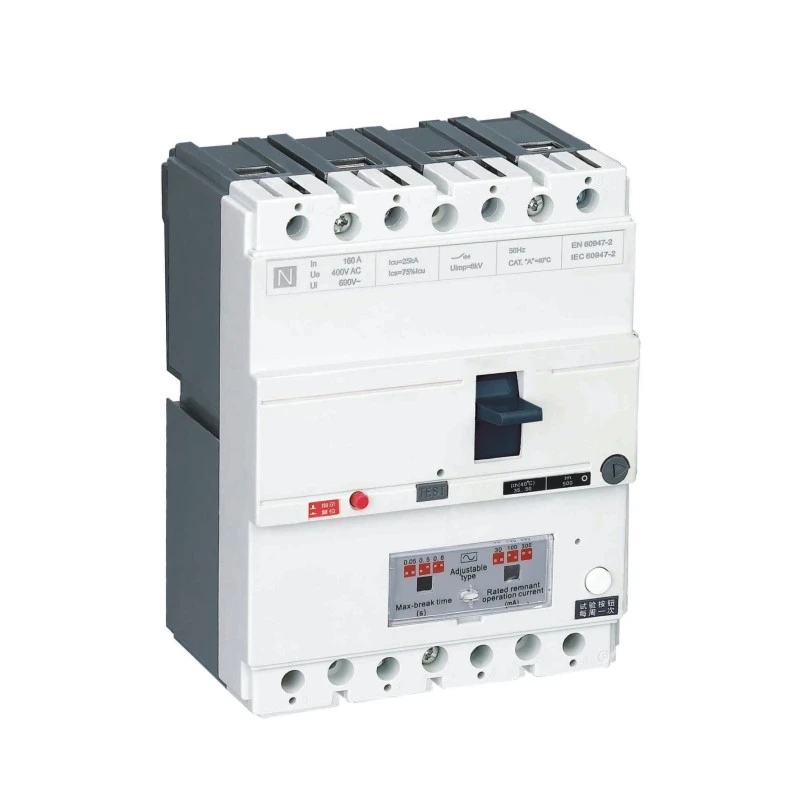

મોડલ			DAM1-125L			DAM1-160L
ક્ષમતા કોડ બ્રેકિંગ			B	N	S	B	N	S
ફ્રેમ કદનું રેટ કરેલ વર્તમાન- Inm (A)			125A			160A
રેટ કરેલ વર્તમાન-ઇન(40,50 અથવા 55℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
Ui (V)			690V			690V
Ue (V)			400V			400/415V
ધ્રુવની સંખ્યા			4પી			4પી
Icu (KA)			25	35	50	25	35	50
Ics(KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(શિખર)/cos ф (KA)			40/0.3	73.5/0.25	105/0.25	41/0.3	73.5/0.25	110/0.25
(I△m)KA/cosф			9/0.5			19/0.5
શેષ વર્તમાન થ્રેશોલ્ડ(mA)			100-300-500			100-300-500
સમય વિલંબ(ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
ડાઇલેક્ટ્રિક પ્રોપર્ટી (V)			2500			3000
એકલીકરણ અંતર (મીમી)			≤30/0			≤30/0
સહનશક્તિ	કુલ સાયકલ		8000			8000
	વિદ્યુત જીવન		1000			1000
	યાંત્રિક જીવન		7000			7000
શ્રેણી (EN 60947-2/IEC 60947-2)	મુખ્ય સર્કિટ		A/0			A/0
	સહાયક સર્કિટ		એસી-15			એસી-15
વોલ્ટેજ પ્રકાશન હેઠળ			√			√
શંટ રિલીઝ			√			√
સહાયક સંપર્ક			√			√
એલાર્મ સંપર્ક			√			√
સહાયક સંપર્ક અને એલાર્મ સંપર્ક			√			√
હેન્ડલ ઓપરેશન મિકેનિઝમ			√			√
ઇલેક્ટ્રિકલ ઓપરેશન મિકેનિઝમ			√			√
ટર્મિનલ કવર			√			√
તબક્કો વિભાજક			√			√
	W (mm)	3પી	-			-
		4પી	101			120
	L (mm)	3પી	-			-
		4પી	155			120
	H (mm)	3પી	-			-
		4પી	70			70
વજન	સ્થિર સંસ્કરણ 3P/4P		-			-
	પ્લગ-ઇન સંસ્કરણ 3P/4P		-			-
	સંસ્કરણ 3P/4P દોરો		-			-

લીકેજ પ્રોટેક્શન સાથે સીડીએડીએ એમસીસીબી શા માટે પસંદ કરો?

★ સાચી સંકલિત સલામતી

એડ-ઓન RCD મોડ્યુલ્સથી વિપરીત, DAM1L માં બિલ્ટ-ઇન, ફેક્ટરી-કેલિબ્રેટેડ લિકેજ પ્રોટેક્શન છે - સંપૂર્ણ સંકલન સુનિશ્ચિત કરે છે અને સુસંગતતા સમસ્યાઓ દૂર કરે છે.

★ RCD સર્કિટ માટે મલ્ટી-ફેઝ પાવર

જો એક તબક્કો ખોવાઈ ગયો હોય તો પ્રારંભિક આરસીડી નિષ્ફળ જાય છે. CDADA ની ડિઝાઇન પ્રોટેક્શન ઇલેક્ટ્રોનિક્સને પાવર આપવા માટે તમામ તબક્કાઓનો ઉપયોગ કરે છે, તેથી તે તબક્કાના નુકશાન અથવા ગંભીર અંડરવોલ્ટેજ દરમિયાન પણ કામ કરવાનું ચાલુ રાખે છે.

★ એક ઉપકરણમાં ડ્યુઅલ પ્રોટેક્શન ગોલ્સ

◆ 30mA: વ્યક્તિગત આઘાત સુરક્ષા માટે IEC જરૂરિયાતોને પૂર્ણ કરે છે

◆ 100mA–1000mA: નાના, સતત ગ્રાઉન્ડ ફોલ્ટથી ઇન્સ્યુલેશન ડિગ્રેડેશનની આગને અટકાવે છે

★ વાસ્તવિક વિશ્વની પરિસ્થિતિઓ માટે ફીલ્ડ-એડજસ્ટેબલ

સલામતી જાળવતા ભીના વાતાવરણમાં (દા.ત., કાર ધોવા, ખેતરો) ઉપદ્રવ ટાળવા સંવેદનશીલતા અને સમય વિલંબ.

★ ઔદ્યોગિક-ગ્રેડ વિશ્વસનીયતા

ઉચ્ચ બ્રેકિંગ કેપેસિટી (H-ટાઈપ), મજબૂત આર્ક સેપરેશન અને IP20+ ટર્મિનલ પ્રોટેક્શન તેને કઠોર વ્યાપારી અને ઔદ્યોગિક સેટિંગ્સ માટે યોગ્ય બનાવે છે.

★ વૈશ્વિક અનુપાલન, સ્થાનિક મૂલ્ય

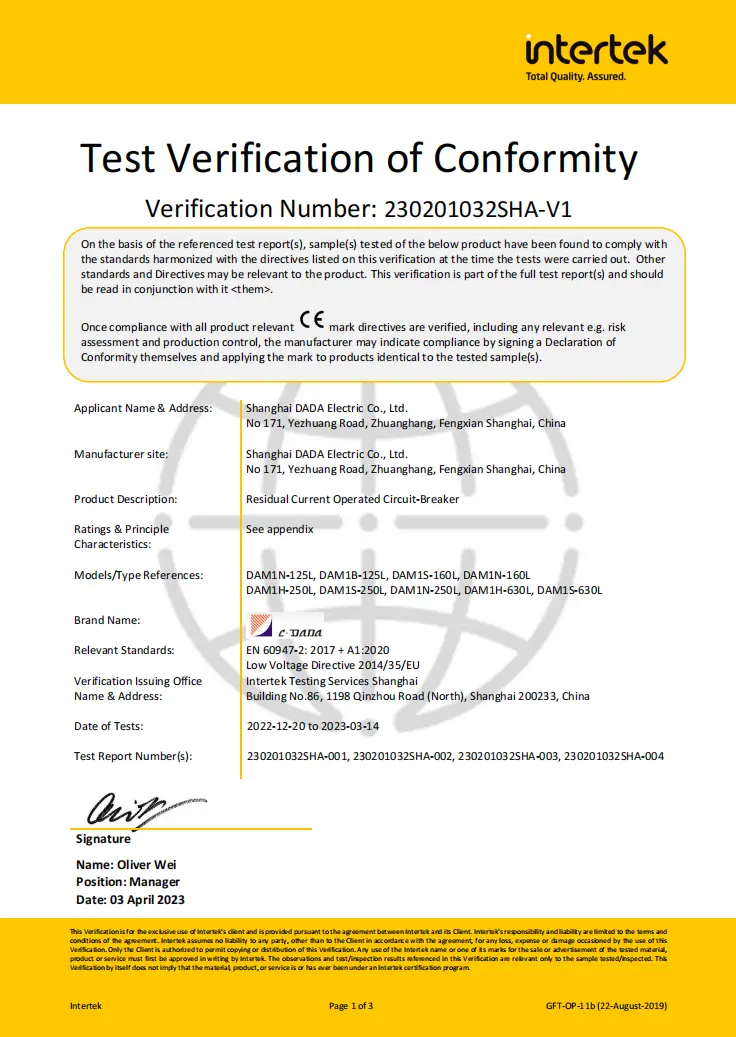

યુરોપ (CE/CB), નોર્ડિક દેશો (SEMKO) માટે પ્રમાણિત—નિકાસ પ્રોજેક્ટ્સ માટે આદર્શ—વિશ્વાસુ ચીની ઉત્પાદક પાસેથી સ્પર્ધાત્મક કિંમતો સાથે.

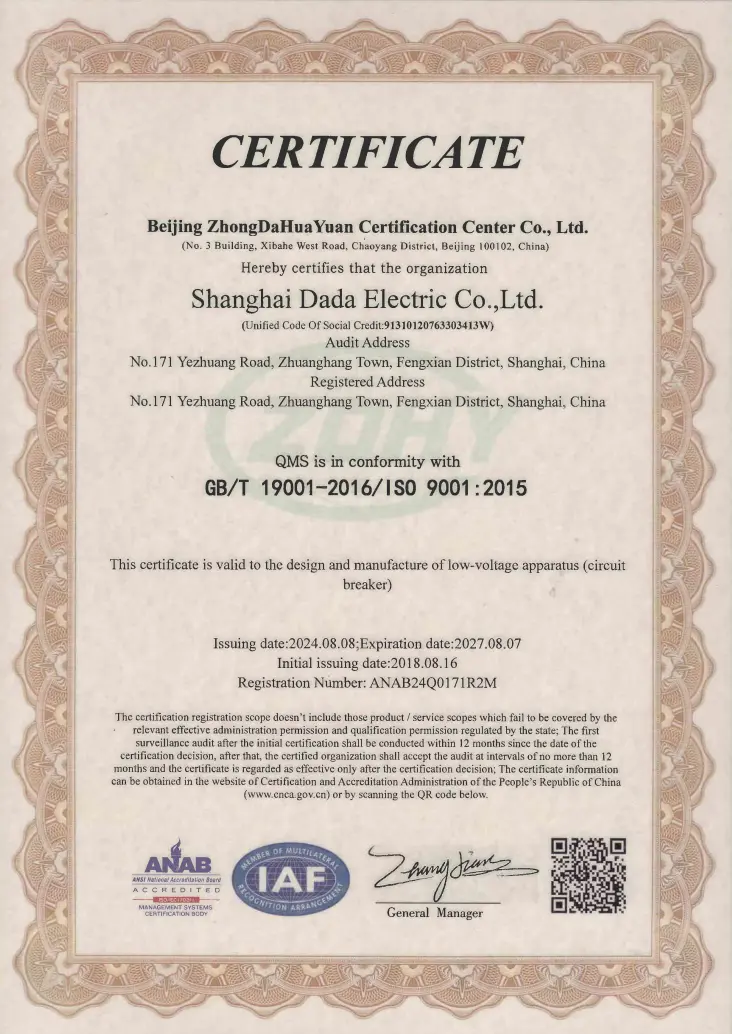

★ અમારી ઉત્પાદન સુવિધા ISO9001:2015 ગુણવત્તા વ્યવસ્થાપન સિસ્ટમ હેઠળ પ્રમાણિત છે.

લાક્ષણિક એપ્લિકેશનો

હાઇ-રાઇઝ રેસિડેન્શિયલ: મુખ્ય આવક ધરાવનાર અથવા ફ્લોર પેનલ્સ (આગનું જોખમ ઘટાડવા માટે 300mA)

ટનલ અને સબવે: જટિલ ઇન્ફ્રાસ્ટ્રક્ચર જેમાં નિષ્ફળ-સલામત લિકેજ શોધની જરૂર છે

હોસ્પિટલો અને શાળાઓ: ભીના વિસ્તારોમાં 30mA રક્ષણ (લેબ, શૌચાલય)

ઔદ્યોગિક પ્લાન્ટ્સ: ગ્રાઉન્ડ ફોલ્ટ મોનિટરિંગ સાથે મોટર ફીડર

બાંધકામ સાઇટ્સ: કર્મચારીઓની સુરક્ષા સાથે કામચલાઉ પાવર વિતરણ

FAQ

Q1: પ્રમાણભૂત MCCB અને લિકેજ સુરક્ષા સાથે MCCB વચ્ચે શું તફાવત છે?

A1: માનક MCCB માત્ર ઓવરલોડ અને શોર્ટ સર્કિટ સામે રક્ષણ આપે છે. DAM1L શેષ પ્રવાહ (પૃથ્વી લિકેજ) શોધ ઉમેરે છે-જ્યારે કરંટ જમીન પર લીક થાય ત્યારે ટ્રીપિંગ (દા.ત., વ્યક્તિ અથવા ક્ષતિગ્રસ્ત ઇન્સ્યુલેશન દ્વારા), ઇલેક્ટ્રિક આંચકો અથવા આગને અટકાવે છે.

Q2: શું હું વ્યક્તિગત સુરક્ષા માટે 100A MCCB RCD નો ઉપયોગ કરી શકું?

A2: 30mA પર સેટ હોય તો જ. રેટ કરેલ વર્તમાન (100A) લોડ ક્ષમતાને વ્યાખ્યાયિત કરે છે; શેષ સેટિંગ (I△n) સલામતી કાર્યને વ્યાખ્યાયિત કરે છે. આંચકાથી રક્ષણ માટે, I△n ≤30mA હોવો જોઈએ, પછી ભલે તે In હોય.

Q3: શા માટે RCD સર્કિટને મલ્ટિ-ફેઝ પાવરની જરૂર છે?

A3: જો માત્ર એક તબક્કા દ્વારા સંચાલિત હોય, તો સિંગલ-ફેઝ નિષ્ફળતા લિકેજ સંરક્ષણને અક્ષમ કરશે. CDADA ની મલ્ટી-ફેઝ ડિઝાઇન એ સુનિશ્ચિત કરે છે કે RCD ફેઝ લોસ અથવા નીચા વોલ્ટેજ (50V સુધી) દરમિયાન પણ સક્રિય રહે છે - જે સલામતી સાતત્ય માટે મહત્વપૂર્ણ છે.

Q4: શું 4P લિકેજ MCCB TT અથવા TN-S સિસ્ટમ્સ માટે યોગ્ય છે?

A4: હા—તે TT, TN-S અને IT સિસ્ટમ્સ માટે રચાયેલ છે. 4P ડિઝાઇન તમામ તબક્કાઓ અને તટસ્થને તોડે છે, TT સિસ્ટમો માટે આવશ્યક છે જ્યાં તટસ્થ અપસ્ટ્રીમ વિશ્વસનીય રીતે ગ્રાઉન્ડ નથી.

Q5: મોડ્યુલર RCD + MCCB સંયોજનો પર CDADA શા માટે પસંદ કરો?

A5: CDADA DAM1L ઓફર કરે છે:

● નાના ફૂટપ્રિન્ટ (સંકલિત વિ. બે ઉપકરણો)

● ખાતરીપૂર્વક સંકલન (કોઈ મેળ ખાતું જોખમ નથી)

● ઓછી કિંમત અને વાયરિંગ જટિલતા

● ઉચ્ચ વિશ્વસનીયતા (સિંગલ સીલ કરેલ એકમ)

● નિશ્ચિત-સંવેદનશીલતા RCDs સાથે ઑન-સાઇટ એડજસ્ટિબિલિટી શક્ય નથી
