ઉચ્ચ-ગુણવત્તાવાળા એર સર્કિટ બ્રેકર સપ્લાયર
સી.ડી.એ.ડી.એચાઇના સ્થિત ઇલેક્ટ્રિકલ સાધનોના વ્યાવસાયિક ઉત્પાદક છે. અમે તમને અમારી એર સર્કિટ બ્રેકર્સની શ્રેણીનું અન્વેષણ કરવા માટે આમંત્રિત કરીએ છીએ, જેમાં વિશિષ્ટતાઓની વ્યાપક પસંદગી છે અને આંતરરાષ્ટ્રીય ધોરણોનું પાલન કરે છે. સખત ગુણવત્તા નિયંત્રણ દ્વારા, અમે તમને અદ્યતન ઉત્પાદનો અને વ્યાપક સેવાઓ પ્રદાન કરવા માટે પ્રતિબદ્ધ છીએ.
એર સર્કિટ બ્રેકર શું છે?
એર સર્કિટ બ્રેકર (ACB) એ હેવી-ડ્યુટી લો-વોલ્ટેજ સ્વિચિંગ ઉપકરણ છે જે વિદ્યુત વિતરણ પ્રણાલીને ઓવરલોડ, શોર્ટ સર્કિટ અને પૃથ્વીની ખામીઓથી બચાવવા માટે રચાયેલ છે. 630A થી 6300A સુધીના વર્તમાન રેટિંગ સાથે 690V AC (50/60Hz) સુધીના વોલ્ટેજ સ્તરે કાર્યરત, ACBs મુખ્ય સ્વીચબોર્ડ, પાવર વિતરણ કેન્દ્રો અને જટિલ ઔદ્યોગિક માળખામાં પ્રાથમિક સુરક્ષા ઉપકરણો તરીકે સેવા આપે છે.
વિપરીતમોલ્ડેડ કેસ સર્કિટ બ્રેકર્સ (MCCBs), ACBs વાતાવરણીય હવાનો ઉપયોગ ચાપ શમન માધ્યમ તરીકે કરે છે, અત્યાધુનિક આર્ક શૂટ સિસ્ટમ્સ અને ચુંબકીય બ્લોઆઉટ કોઇલનો ઉપયોગ કરીને ફોલ્ટ કરંટને સુરક્ષિત રીતે ઓલવે છે. આ ઓપન-કન્સ્ટ્રક્શન ડિઝાઇન આંતરિક ઘટકોની સંપૂર્ણ દૃશ્યતા માટે પરવાનગી આપે છે, નિવારક જાળવણીને સક્ષમ કરે છે અને યોગ્ય સર્વિસિંગ સાથે 15-20 વર્ષ કે તેથી વધુ કાર્યકારી જીવનકાળ લંબાવી શકે છે.
ACB પ્રોડક્ટ કેટેગરીઝ અને રૂપરેખાંકનો
| વર્ગીકરણ | પ્રકાર | વર્તમાન શ્રેણી | મુખ્ય લાક્ષણિકતાઓ |
| માઉન્ટ કરવાનું રૂપરેખાંકન | સ્થિર પ્રકાર | 630A – 4000A | કાયમી સ્થાપન, ખર્ચ-અસરકારક, કોમ્પેક્ટ ફૂટપ્રિન્ટ |
| ડ્રો-આઉટ પ્રકાર | 630A – 6300A | ઉપાડપાત્ર ચેસીસ, જાળવણી-મૈત્રીપૂર્ણ, સેવા સ્થિતિ પરીક્ષણ | |
| ધ્રુવ રૂપરેખાંકન | 3-ધ્રુવ | તમામ રેટિંગ્સ | માનક ઔદ્યોગિક એપ્લિકેશન્સ, ત્રણ તબક્કા સિસ્ટમો |
| 4-ધ્રુવ | તમામ રેટિંગ્સ | તટસ્થ સુરક્ષા, એડજસ્ટેબલ ન્યુટ્રલ સેટિંગ્સ (50-100% રેટ કરેલ વર્તમાન) જરૂરી સિસ્ટમો | |
| ઓપરેટિંગ મિકેનિઝમ | મેન્યુઅલ | 630A – 3200A | સ્પ્રિંગ-ચાર્જ્ડ હેન્ડલ ઓપરેશન, અવારનવાર ઓપરેશન માટે યોગ્ય |
| મોટર સંચાલિત | 800A – 6300A | યુનિવર્સલ AC/DC મોટર (110V/220V), રિમોટ કંટ્રોલ ક્ષમતા, ઓટોમેટિક સ્પ્રિંગ ચાર્જિંગ | |
| ટ્રીપ યુનિટ ટેકનોલોજી | થર્મલ-મેગ્નેટિક | 630A – 1600A | મૂળભૂત સુરક્ષા, નિશ્ચિત સેટિંગ્સ, આર્થિક |
| ઇલેક્ટ્રોનિક LSIG | 800A – 6300A | માઇક્રોપ્રોસેસર-આધારિત, એડજસ્ટેબલ L-S-I-G વળાંકો, ઝોન-પસંદગીયુક્ત ઇન્ટરલોકિંગ, સંચાર પ્રોટોકોલ્સ |
ફ્રેમ કદના ધોરણો:
1600A ફ્રેમ:630A - 1600A (કોમ્પેક્ટ વિતરણ)
3200A ફ્રેમ: 800A - 3200A (ઔદ્યોગિક મુખ્ય)
6300A ફ્રેમ: 2000A - 6300A (પાવર જનરેશન, ઇન્ફ્રાસ્ટ્રક્ચર)
મુખ્ય કાર્યો અને સંરક્ષણ ક્ષમતાઓ
| કાર્ય | વર્ણન | ટેકનિકલ પરિમાણો |
| ઓવરલોડ પ્રોટેક્શન (L) | લાંબા સમયના વ્યસ્ત વળાંક ટ્રિપિંગ | એડજસ્ટેબલ: 0.4 - 1.0 × ઇન, સમય વિલંબ: 1s - 1000s |
| શોર્ટ-સર્કિટ વિલંબ (S) | પસંદગીયુક્ત શોર્ટ-સર્કિટ સંરક્ષણ | એડજસ્ટેબલ: 2 – 10 × Ir, વિલંબ: 0.05s – 0.5s |
| તાત્કાલિક સફર (I) | હાઇ-સ્પીડ ફોલ્ટ ક્લિયરન્સ | સ્થિર અથવા એડજસ્ટેબલ: 5 – 20 × Ir, <50ms ઓપરેશન |
| ગ્રાઉન્ડ ફોલ્ટ (G) | પૃથ્વી લિકેજ શોધ | 20% - 100% માં, સંવેદનશીલ પૃથ્વી ફોલ્ટ સંરક્ષણ |
| અંડરવોલ્ટેજ રિલીઝ | વોલ્ટેજ નુકશાન પર આપોઆપ ડિસ્કનેક્શન | 35% - 70% અન, એડજસ્ટેબલ સમય વિલંબ |
| તબક્કો નુકશાન રક્ષણ | ત્રણ તબક્કામાં અસંતુલન શોધ | કોઈપણ તબક્કામાં <80% વોલ્ટેજ સફરને ટ્રિગર કરે છે |
એપ્લિકેશન પર્યાવરણ અને ઉપયોગના કેસો
| ઉદ્યોગ ક્ષેત્ર | ચોક્કસ એપ્લિકેશન | લાક્ષણિક વિશિષ્ટતાઓ |
| ડેટા કેન્દ્રો | મુખ્ય એલવી ઇનકમિંગ, યુપીએસ બાયપાસ, બસ-કપ્લર | 3200A-6300A, 100kA Icu, ઇલેક્ટ્રોનિક LSIG, સંચાર-સક્ષમ |
| આરોગ્યસંભાળ સુવિધાઓ | હોસ્પિટલનું મુખ્ય વિતરણ, જનરેટર સિંક્રનાઇઝેશન | 4-પોલ, 4000A, આઇસોલેટેડ ન્યુટ્રલ, ડ્યુઅલ-સોર્સ ટ્રાન્સફર |
| મેન્યુફેક્ચરિંગ પ્લાન્ટ્સ | મોટર નિયંત્રણ કેન્દ્રો, ટ્રાન્સફોર્મર સંરક્ષણ | 1600A-3200A, ઉચ્ચ યાંત્રિક સહનશક્તિ (10,000+ ચક્ર) |
| વાણિજ્યિક ઇમારતો | બહુમાળી વિતરણ, શોપિંગ મોલ્સ, એરપોર્ટ | 800A-2500A, ડ્રો-આઉટ પ્રકાર, કોમ્પેક્ટ ફૂટપ્રિન્ટ |
| રિન્યુએબલ એનર્જી | સોલાર ફાર્મ કલેક્શન, વિન્ડ ટર્બાઇન સ્વીચગિયર | 1000V AC રેટેડ, વિસ્તૃત તાપમાન શ્રેણી (-25°C થી +70°C) |
| તેલ અને ગેસ | ઑફશોર પ્લેટફોર્મ, રિફાઇનરીઓ, પેટ્રોકેમિકલ | ઉષ્ણકટિબંધીય (T2), કાટ-પ્રતિરોધક, IP54 લઘુત્તમ |
| ઈન્ફ્રાસ્ટ્રક્ચર | મેટ્રો સિસ્ટમ્સ, રેલવે ટ્રેક્શન, વોટર ટ્રીટમેન્ટ | ઉચ્ચ આંચકો/સ્પંદન પ્રતિકાર, ઇલેક્ટ્રોમેગ્નેટિક સુસંગતતા |
ઉત્પાદન પ્રક્રિયા અને ઉત્પાદન કાર્યપ્રવાહ
પ્રિસિઝન મેન્યુફેક્ચરિંગ સિક્વન્સ
કાચો માલ ઇનકમિંગ ઇન્સ્પેક્શન → સંપર્ક એસેમ્બલી ફેબ્રિકેશન → આર્ક ચૂટ કન્સ્ટ્રક્શન → મિકેનિઝમ એસેમ્બલી → ટ્રિપ યુનિટ એકીકરણ → પ્રાથમિક એસેમ્બલી → કેલિબ્રેશન અને પરીક્ષણ → અંતિમ નિરીક્ષણ → પેકેજિંગ
નિર્ણાયક ઉત્પાદન તબક્કાઓ
| સ્ટેજ | પ્રક્રિયા વિગતો | ગુણવત્તા નિયંત્રણ બિંદુઓ |
| સિસ્ટમ ઉત્પાદનનો સંપર્ક કરો | સિલ્વર-પ્લેટેડ કોપર કોન્ટેક્ટ્સ (AgNi 90/10 અથવા AgCdO), CNC-મશીનવાળા કોન્ટેક્ટ આર્મ્સ, નિયંત્રિત વાતાવરણમાં બ્રેઝિંગ | કઠિનતા પરીક્ષણ (HV 80-120), ચાંદીની જાડાઈ માપન (≥8μm), સંપર્ક પ્રતિકાર <50μΩ |
| આર્ક ચૂટ ફેબ્રિકેશન | સિરામિક સ્પ્લિટર પ્લેટ્સ, સ્ટીલ આર્ક રનર્સ, ડીયોનાઇઝિંગ ગ્રીડ, ઉચ્ચ-તાપમાન પ્રતિરોધક ઇન્સ્યુલેશન | ડાઇલેક્ટ્રિક તાકાત પરીક્ષણ (2.5kV/1min), પરિમાણીય સહિષ્ણુતા ±0.1mm |
| મિકેનિઝમ એસેમ્બલી | સ્પ્રિંગ સ્ટીલ ચાર્જિંગ મિકેનિઝમ્સ, કેમ-ઓપરેટેડ ડ્રાઇવ સિસ્ટમ્સ, એન્ટી-પમ્પિંગ ડિવાઇસ | યાંત્રિક સહનશક્તિ પરીક્ષણ (10,000 કામગીરી), ટોર્ક ચકાસણી |
| ટ્રીપ યુનિટ એકીકરણ | પીસીબી એસેમ્બલી, વર્તમાન ટ્રાન્સફોર્મર ઇન્સ્ટોલેશન, ફર્મવેર પ્રોગ્રામિંગ, કોમ્યુનિકેશન મોડ્યુલ ફિટિંગ | કાર્યાત્મક પરીક્ષણ 0.5%, 5×, 10× રેટ કરેલ વર્તમાન, સમયની ચોકસાઈ ±5% |
| અંતિમ એસેમ્બલી | મોડ્યુલર બાંધકામ, ડ્રો-આઉટ ચેસિસ એકીકરણ, ટર્મિનલ જોડાણો, બિડાણ ફિટિંગ | ડાઇલેક્ટ્રિક ટકી (3.5kV/1min), ઇન્સ્યુલેશન પ્રતિકાર (>100MΩ) |
પ્રાથમિક કાચો માલ અને ઘટકોની વિશિષ્ટતાઓ
| ઘટક | સામગ્રી સ્પષ્ટીકરણ | સપ્લાયર ધોરણો | કી ગુણધર્મો |
| મુખ્ય સંપર્કો | ઇલેક્ટ્રોલિટીક કોપર (Cu-ETP) + સિલ્વર પ્લેટિંગ (Ag 99.9%) | ASTM B152, IEC 60368 | વાહકતા ≥100% IACS, ઓક્સિડેશન પ્રતિકાર |
| સંપર્કો Arcing | કોપર-ટંગસ્ટન (CuW 80/20) અથવા સિલ્વર-ટંગસ્ટન કાર્બાઇડ | ASTM B702 | ઉચ્ચ ચાપ ધોવાણ પ્રતિકાર, નીચા સંપર્ક પ્રતિકાર |
| સ્પ્રિંગ્સનો સંપર્ક કરો | બેરિલિયમ કોપર (CuBe2) અથવા સ્ટેનલેસ સ્ટીલ 301 | ASTM B196 | થાક જીવન >50,000 ચક્ર, સતત સંપર્ક દબાણ |
| આર્ક ચૂટ પ્લેટ્સ | કોલ્ડ-રોલ્ડ સ્ટીલ SPCC + સિરામિક કોટિંગ | JIS G 3141 | ઉષ્મા પ્રતિકાર >1000°C, ચુંબકીય ચાપ વિચલન |
| ઇન્સ્યુલેશન હાઉસિંગ | BMC (બલ્ક મોલ્ડિંગ કમ્પાઉન્ડ) DMC અથવા SMC ફાઇબરગ્લાસ | UL 94 V-0 | ટ્રેકિંગ ઇન્ડેક્સ >600V, જ્યોત રેટાડન્ટ |
| ઓપરેટિંગ મિકેનિઝમ | કાર્બન સ્ટીલ S45C, હીટ-ટ્રીટેડ | JIS G 4051 | તાણ શક્તિ ≥600MPa, વસ્ત્રો-પ્રતિરોધક |
| બસબાર | T2 કોપર (99.9% શુદ્ધ) અથવા 6061-T6 એલ્યુમિનિયમ | ASTM B187 | વર્તમાન ઘનતા 1.5-2.0 A/mm², ટીન પ્લેટિંગ વૈકલ્પિક |
| ઇલેક્ટ્રોનિક ઘટકો | ઔદ્યોગિક-ગ્રેડ પીસીબી, હોલ-ઇફેક્ટ સેન્સર્સ, એઆરએમ પ્રોસેસર્સ | IEC 60721-3-3 | ઓપરેટિંગ તાપમાન -25°C થી +70°C, EMC સુસંગત |
| બિડાણ | CRCA સ્ટીલ શીટ (1.5-2.0mm) + ઇપોક્સી પાવડર કોટિંગ | JIS G 3141, ISO 12944 | કાટ પ્રતિકાર C3-C5, IP40-IP54 |
ધોરણોનું પાલન અને પરીક્ષણ પ્રોટોકોલ્સ
આંતરરાષ્ટ્રીય ધોરણો ફ્રેમવર્ક
| ધોરણ | અવકાશ | લાગુ રેટિંગ્સ |
| IEC 60947-2 | લો-વોલ્ટેજ સ્વીચગિયર - સર્કિટ બ્રેકર્સ | ACB ડિઝાઇન, પરીક્ષણ, કામગીરી માટે વૈશ્વિક આધારરેખા |
| EN 60947-2 | IEC 60947-2 નું યુરોપિયન સુમેળ વર્ઝન | CE માર્કિંગ કમ્પ્લાયન્સ, EU માર્કેટ એક્સેસ |
| GB/T 14048.2 | IEC 60947-2 ની સમકક્ષ ચીની રાષ્ટ્રીય ધોરણ | CCC પ્રમાણપત્ર, ચાઇના બજાર |
ફરજિયાત પ્રકાર પરીક્ષણો (IEC 60947-2)
| ટેસ્ટ કેટેગરી | ચોક્કસ ટેસ્ટ | સ્વીકૃતિ માપદંડ |
| ડાઇલેક્ટ્રિક કામગીરી | પાવર-ફ્રિકવન્સીનો સામનો કરવો (2.5kV-3.5kV/1min) | કોઈ બ્રેકડાઉન નથી, કોઈ ફ્લેશઓવર નથી |
| ઇમ્પલ્સ વોલ્ટેજનો સામનો કરે છે (8kV-12kV 1.2/50μs) | કોઈ વિક્ષેપકારક સ્રાવ | |
| તાપમાનમાં વધારો | In રેટેડ પર સતત પ્રવાહ | ટર્મિનલ તાપમાન ≤80K (સિલ્વર-પ્લેટેડ), ≤65K (બેર કોપર) |
| શોર્ટ-સર્કિટ બ્રેકિંગ | અલ્ટીમેટ બ્રેકિંગ કેપેસિટી (આઈસીયુ) - 3 ઓપરેશન્સ | સફળ વિક્ષેપ, કોઈ કાયમી નુકસાન નહીં |
| સર્વિસ બ્રેકિંગ ક્ષમતા (ICs = 50%-100% Icu) | 3 કામગીરી, સતત સેવાક્ષમતા | |
| ટૂંકા સમયનો સામનો કરવો | 1s અથવા 3s માટે Icw (થર્મલ અને ડાયનેમિક સ્ટ્રેસ) | કોઈ વિરૂપતા, સંપર્ક વેલ્ડીંગ, અથવા ઇન્સ્યુલેશન નુકસાન નથી |
| યાંત્રિક સહનશક્તિ | નો-લોડ ઓપરેશન્સ (સામાન્ય રીતે 10,000-20,000 ચક્ર) | <5% પેરામીટર ડ્રિફ્ટ, કોઈ યાંત્રિક નિષ્ફળતા નથી |
| વિદ્યુત સહનશક્તિ | રેટ કરેલ વર્તમાન પર લોડ ઓપરેશન્સ (સામાન્ય રીતે 2,000-6,000 ચક્ર) | સંપર્ક વસ્ત્રો <50%, સતત ટ્રિપ લાક્ષણિકતાઓ |
| સફર એકમ ચોકસાઈ | L-S-I-G વળાંકોની ચકાસણી | ±10% વર્તમાન ચોકસાઈ, ±20% સમયની ચોકસાઈ |
| પર્યાવરણીય | ભીની ગરમી (IEC 60068-2-30), ઠંડી, સૂકી ગરમી | કન્ડીશનીંગ પછી કાર્યાત્મક, કોઈ કાટ નથી |
ફેક્ટરી ગુણવત્તા નિયંત્રણ અને નિરીક્ષણ ધોરણો
ઇનકમિંગ મટિરિયલ QC (IQC)
| સામગ્રી | નિરીક્ષણ વસ્તુઓ | નમૂના યોજના | સાધનસામગ્રી |
| કોપર સંપર્કો | રાસાયણિક રચના, વાહકતા, પરિમાણીય સહનશીલતા | AQL 0.65, ISO 2859 | સ્પેક્ટ્રોમીટર, વાહકતા મીટર, CMM |
| સિલ્વર પ્લેટિંગ | જાડાઈ (XRF), સંલગ્નતા (ટેપ પરીક્ષણ), છિદ્રાળુતા | 100% દ્રશ્ય, 5% જાડાઈ તપાસ | એક્સ-રે ફ્લોરોસેન્સ, મેટલર્જિકલ માઇક્રોસ્કોપ |
| સ્ટીલ ઘટકો | કઠિનતા, તાણ શક્તિ, સપાટી પૂર્ણાહુતિ | AQL 1.0 | રોકવેલ કઠિનતા ટેસ્ટર, ટેન્સાઇલ મશીન |
| ઇલેક્ટ્રોનિક ઘટકો | કાર્ય પરીક્ષણ, પરિમાણ ચકાસણી, સોલ્ડરેબિલિટી | 100% AOI, 5% કાર્યાત્મક | એલસીઆર મીટર, ઓસિલોસ્કોપ, એક્સ-રે નિરીક્ષણ |
પ્રક્રિયામાં ગુણવત્તા નિયંત્રણ (IPQC)
| સ્ટેશન | નિયંત્રણ પરિમાણો | આવર્તન | પદ્ધતિ |
| સંપર્ક એસેમ્બલી | સંપર્ક ગેપ, દબાણ, સંરેખણ | દર 100 એકમો | ફોર્સ ગેજ, ફીલર ગેજ, ઓપ્ટિકલ કમ્પેરેટર |
| આર્ક ચૂટ એસેમ્બલી | સ્પ્લિટર પ્લેટ અંતર, ચુંબકીય સર્કિટ અખંડિતતા | દર 50 એકમો | ગો/નો-ગો ગેજ, ફ્લક્સ ડેન્સિટી મીટર |
| મિકેનિઝમ કેલિબ્રેશન | વસંત ચાર્જ સમય, સફર બળ, બંધ ઝડપ | દરેક એકમ | ઓટોમેટેડ ટેસ્ટ બેન્ચ, ડેટા લોગીંગ |
| ટ્રીપ યુનિટ પ્રોગ્રામિંગ | કર્વ વેરિફિકેશન, કોમ્યુનિકેશન ટેસ્ટ | 100% | પ્રાથમિક ઈન્જેક્શન ટેસ્ટ સેટ, પ્રોટોકોલ વિશ્લેષક |
અંતિમ ગુણવત્તા નિયંત્રણ (FQC) અને આઉટગોઇંગ QC (OQC)
| ટેસ્ટ આઇટમ | ધોરણ | નમૂનાનું કદ |
| ડાઇલેક્ટ્રિક વોલ્ટેજનો સામનો કરે છે | 3.5kV AC/1 મિનિટ | 100% |
| ઇન્સ્યુલેશન પ્રતિકાર | >100MΩ @ 500V DC | 100% |
| સંપર્ક પ્રતિકાર | ધ્રુવ દીઠ <50μΩ | 100% |
| સમયની લાક્ષણિકતાઓ | બંધ/સફરનો સમય, ધ્રુવો વચ્ચે સમન્વય | 100% |
| ઓવરકરન્ટ ટ્રિપ વેરિફિકેશન | 3×ઇન (ત્વરિત), 1.05×ઇન (ઓવરલોડ) | 100% |
| યાંત્રિક કામગીરી | 5 બંધ-ખુલ્લી ચક્ર | 100% |
| દ્રશ્ય અને પરિમાણીય નિરીક્ષણ | નિર્ણાયક પરિમાણો પર શૂન્ય ખામી | 100% |
| પેકેજિંગ અખંડિતતા | ડ્રોપ ટેસ્ટ, વાઇબ્રેશન ટેસ્ટ (ISTA 3A) | AQL 1.0 પ્રતિ લોટ |
ઉત્પાદન ઈન્ફ્રાસ્ટ્રક્ચર અને ઉત્પાદન ક્ષમતા
અદ્યતન ઉત્પાદન સાધનો
| સાધનોની શ્રેણી | મશીન સ્પષ્ટીકરણ | કાર્ય | ક્ષમતા |
| CNC મશીનિંગ સેન્ટર | 5-અક્ષ વર્ટિકલ મશીનિંગ સેન્ટર (મઝાક/હાસ) | ચોકસાઇ સંપર્ક મશીનિંગ, જટિલ ભૂમિતિ | 5,000 સંપર્ક સેટ/મહિને |
| મુદ્રાંકન અને રચના | 200-ટન પ્રગતિશીલ ડાઇ પ્રેસ (બ્રુડરર) | કોપર બસબાર રચના, સંપર્ક વસંત ઉત્પાદન | 10,000 ઘટકો/દિવસ |
| સપાટી સારવાર | સ્વયંસંચાલિત સિલ્વર પ્લેટિંગ લાઇન (બેરલ/રેક) | સંપર્ક પ્લેટિંગ જાડાઈ 8-20μm | 2,000 કિગ્રા/દિવસ |
| પ્લાસ્ટિક મોલ્ડિંગ | BMC ઈન્જેક્શન મોલ્ડિંગ મશીન (300-ટન) | આર્ક ચ્યુટ હાઉસિંગ્સ, ઇન્સ્યુલેશન ઘટકો | 5,000 ટુકડા/દિવસ |
| એસેમ્બલી ઓટોમેશન | રોબોટિક એસેમ્બલી કોષો (ABB/Fanuc) | મિકેનિઝમ એસેમ્બલી, સુસંગતતા જટિલ કામગીરી | 500 યુનિટ/દિવસ પ્રતિ લાઇન |
| પરીક્ષણ સાધનો | પ્રાથમિક ઈન્જેક્શન ટેસ્ટ સેટ (10,000A ક્ષમતા) | ઉચ્ચ-વર્તમાન ટ્રિપ ચકાસણી | 200 યુનિટ/દિવસ |
| ઉચ્ચ-વોલ્ટેજનો સામનો કરનાર ટેસ્ટર (5kV AC) | ડાઇલેક્ટ્રિક પરીક્ષણ | 300 યુનિટ/દિવસ | |
| યાંત્રિક સહનશક્તિ પરીક્ષણ બેન્ચ | 20,000 ચક્ર સ્વચાલિત પરીક્ષણ | એક સાથે 50 એકમો |
ઉત્પાદન ક્ષમતા અને લીડ ટાઇમ્સ
| ઉત્પાદન શ્રેણી | માસિક ક્ષમતા | માનક લીડ સમય | તાત્કાલિક ઓર્ડર ક્ષમતા |
| નિશ્ચિત પ્રકાર ACB (630A-1600A) | 3,000 એકમો | 2-3 અઠવાડિયા | 5 દિવસ (સ્ટોક ઘટકો) |
| નિશ્ચિત પ્રકાર ACB (2000A-4000A) | 1,500 એકમો | 3-4 અઠવાડિયા | 7 દિવસ |
| ડ્રો-આઉટ પ્રકાર ACB (800A-3200A) | 2,000 એકમો | 3-4 અઠવાડિયા | 10 દિવસ |
| ડ્રો-આઉટ પ્રકાર ACB (4000A-6300A) | 800 એકમો | 4-6 અઠવાડિયા | 14 દિવસ |
| કસ્ટમ રૂપરેખાંકનો | પ્રોજેક્ટ આધાર | 6-8 અઠવાડિયા | 4 અઠવાડિયા |
એન્જિનિયરિંગ અને ટેકનિકલ ટીમ સ્ટ્રક્ચર
| વિભાગ | કર્મચારી | નિપુણતા | જવાબદારીઓ |
| આર એન્ડ ડી એન્જિનિયરિંગ | 5 ઇજનેરો | પાવર સિસ્ટમ્સ, ઇલેક્ટ્રોમેગ્નેટિક ડિઝાઇન, એમ્બેડેડ સોફ્ટવેર | નવું ઉત્પાદન વિકાસ, કસ્ટમાઇઝેશન, પેટન્ટ પોર્ટફોલિયો |
| પ્રક્રિયા એન્જિનિયરિંગ | 15 ઇજનેરો | ઉત્પાદન પ્રક્રિયાઓ, ઓટોમેશન, ગુણવત્તા સિસ્ટમો | ઉત્પાદન રેખા ઓપ્ટિમાઇઝેશન, SOP દસ્તાવેજીકરણ, ઉપજ સુધારણા |
| પરીક્ષણ અને માન્યતા | 12 ઇજનેરો | ઉચ્ચ-શક્તિ પરીક્ષણ, પર્યાવરણીય સિમ્યુલેશન, વિશ્વસનીયતા એન્જિનિયરિંગ | પ્રકાર પરીક્ષણ સંકલન, નિષ્ફળતા વિશ્લેષણ, પ્રમાણપત્ર વ્યવસ્થાપન |
| એપ્લિકેશન એન્જિનિયરિંગ | 10 ઇજનેરો | પાવર સિસ્ટમ સંરક્ષણ, પસંદગીયુક્ત સંકલન, ક્ષેત્ર કમિશનિંગ | ગ્રાહક તકનીકી સહાય, યોજના ડિઝાઇન, સાઇટ કમિશનિંગ |
| ગુણવત્તા ખાતરી | 20 ટેકનિશિયન | ISO 9001, આંકડાકીય પ્રક્રિયા નિયંત્રણ | સપ્લાયર ઓડિટ, પ્રક્રિયા ઓડિટ, સુધારાત્મક ક્રિયા વ્યવસ્થાપન |
પ્રમાણપત્રો અને પાલન દસ્તાવેજીકરણ
| પ્રમાણપત્ર | જારી બોડી | અવકાશ | માન્યતા |
| ISO 9001:2015 | ઝોંગડા/એસજીએસ | ગુણવત્તા વ્યવસ્થાપન સિસ્ટમ | વાર્ષિક સર્વેલન્સ |
| IEC 60947-2 પ્રકાર ટેસ્ટ | ઇન્ટરટેક | ઉત્પાદન સલામતી અને કામગીરી | ઉત્પાદન શ્રેણી દીઠ |
| સીઇ માર્કિંગ | સૂચિત સંસ્થા (ઇન્ટરટેક) | EU માર્કેટ એક્સેસ | ડિઝાઇન આધારિત |
| CCC (ચીન) | CQC | ચાઇનીઝ ફરજિયાત પ્રમાણપત્ર | 5-વર્ષની માન્યતા |
અમારું ACB મેન્યુફેક્ચરિંગ કેમ અલગ છે
અમારી ઉત્પાદન સુવિધા રજૂ કરે છેવિશેષતાના બે દાયકાલો-વોલ્ટેજ પાવર ડિસ્ટ્રિબ્યુશન સાધનોમાં, એર સર્કિટ બ્રેકર્સ પહોંચાડે છે જે ઉદ્યોગના બેન્ચમાર્ક કરતાં વધી જાય છે:
વર્ટિકલ એકીકરણ: ઇન-હાઉસ કોન્ટેક્ટ પ્લેટિંગ, ચોકસાઇ મશીનિંગ અને ઇલેક્ટ્રોનિક ટ્રિપ યુનિટ પ્રોગ્રામિંગ સંપૂર્ણ ગુણવત્તા નિયંત્રણની ખાતરી કરે છે
રોકાણ પરીક્ષણ: $2M+ ઉચ્ચ-શક્તિ પરીક્ષણ પ્રયોગશાળાઓમાં 150kA શોર્ટ-સર્કિટ ચકાસણી માટે સક્ષમ
ડિજિટલ મેન્યુફેક્ચરિંગ: સંપૂર્ણ ટ્રેસેબિલિટી સાથે એમઇએસ-સંકલિત ઉત્પાદન રેખાઓ (બેચ રેકોર્ડ, ઘટક સીરીયલાઇઝેશન)
કસ્ટમાઇઝેશન ક્ષમતા: વિશિષ્ટ ઉષ્ણકટિબંધીય કોટિંગ્સથી માલિકી સંચાર પ્રોટોકોલ્સ સુધી, અમે સ્પષ્ટીકરણ માટે એન્જિનિયર કરીએ છીએ
વૈશ્વિક અનુપાલન: મલ્ટિ-સ્ટાન્ડર્ડ સર્ટિફિકેશન વ્યૂહરચના 80+ દેશોમાં સીમલેસ માર્કેટ એન્ટ્રીને સક્ષમ કરે છે
તકનીકી વિશિષ્ટતાઓ, પસંદગીયુક્ત સંકલન અભ્યાસ અથવા ફેક્ટરી ઓડિટ શેડ્યુલિંગ માટે, અમારી એન્જિનિયરિંગ ટીમ તમારી પાવર પ્રોટેક્શન આર્કિટેક્ચર વર્તમાન માંગ અને ભાવિ વિસ્તરણ આવશ્યકતાઓ બંનેને પૂર્ણ કરે છે તેની ખાતરી કરવા માટે સીધો પરામર્શ પ્રદાન કરે છે.
- View as
1600A એર સર્કિટ બ્રેકર
CDADA એ 1600A એર સર્કિટ બ્રેકરનું વિશ્વસનીય ઉત્પાદક છે, જે હેવી-ડ્યુટી ઔદ્યોગિક પાવર વિતરણ જરૂરિયાતો માટે બનાવવામાં આવેલ બુદ્ધિશાળી સુરક્ષા સાથે CB-પ્રમાણિત છે. ઉચ્ચ-ગ્રેડના ઘટકો અને મજબૂત બાંધકામ સાથે બનેલું, આ એર સર્કિટ બ્રેકર ચલાવવા અને જાળવવા માટે સરળ છે, જે ઔદ્યોગિક પાવર સિસ્ટમમાં એકીકૃત રીતે ફિટ છે. જથ્થાબંધ અને OEM પ્રાપ્તિ માટે તે ટોચની પસંદગી છે, જે તમામ ઔદ્યોગિક પાવર પ્રોટેક્શન માંગણીઓ માટે સ્થિર, વિશ્વસનીય કામગીરી પ્રદાન કરે છે.
2000A એર સર્કિટ બ્રેકર
2000A એર સર્કિટ બ્રેકર એ CDADA ફેક્ટરીનું ઉત્પાદન છે, તે IEC/GB પ્રમાણપત્ર સાથે જથ્થાબંધ અને જથ્થાબંધ પ્રાપ્તિ માટે યોગ્ય છે. ઉત્પાદન ડ્રોઆઉટ અથવા નિશ્ચિત પ્રકારના વિકલ્પો પ્રદાન કરે છે, જે ઔદ્યોગિક પાવર વિતરણ માટે આદર્શ છે. ઓપન કોમ્યુનિકેશન ઈન્ટરફેસ સાથે વિશ્વસનીય ACB સપ્લાયર તરીકે, પાવર સિસ્ટમ્સમાં જમાવટ કરવા માટે સરળ, OEM ઓર્ડરનું અમે સ્વાગત કરીએ છીએ.
3200A એર સર્કિટ બ્રેકર
CDADA એ ચીનમાં વ્યાવસાયિક ACB ઉત્પાદક અને સપ્લાયર છે. આ 3200A એર સર્કિટ બ્રેકર (DAA2-3200 સિરીઝ) જથ્થાબંધ ખરીદી માટે યોગ્ય છે, AC 50Hz, 690V નેટવર્ક માટે યોગ્ય છે. તે ડ્રોઆઉટ/નિશ્ચિત વિકલ્પો સાથે બુદ્ધિશાળી સુરક્ષા અને ચોક્કસ પસંદગીયુક્ત ટ્રિપિંગ ધરાવે છે. સ્થિર પાવર ડિસ્ટ્રિબ્યુશન કામગીરીની જરૂર હોય તેવા જથ્થાબંધ ખરીદદારો માટે તે ભરોસાપાત્ર નીચા વોલ્ટેજ ACB છે.
4000A એર સર્કિટ બ્રેકર
4000A એર સર્કિટ બ્રેકર વિશ્વસનીય ઉત્પાદક, CDADA દ્વારા ઓફર કરવામાં આવે છે. એસી 50Hz, 690V હેવી-ડ્યુટી પાવર સિસ્ટમ્સ માટે એન્જિનિયર્ડ બલ્ક પ્રાપ્તિ માટે તે ટોચની પસંદગી છે. આ ACB લવચીક ડ્રોઆઉટ અને નિશ્ચિત રૂપરેખાંકનો સાથે ઇન્ટેલિજન્ટ પ્રોટેક્શન અને ચોક્કસ પસંદગીયુક્ત ટ્રિપિંગ ધરાવે છે. સ્વીચગિયર સેટઅપ માટે આદર્શ, અમે આ ઉચ્ચ-ક્ષમતા ધરાવતા ACB માટે બલ્ક ઓર્ડર અને OEM પ્રોજેક્ટ્સનું સ્વાગત કરીએ છીએ.
6300A એર સર્કિટ બ્રેકર
CDADA ને તમારા સપ્લાયર તરીકે પસંદ કરો, અમારું 6300A એર સર્કિટ બ્રેકર બલ્ક સોર્સિંગ માટે ટોચની પસંદગી છે, પાવર પ્લાન્ટ્સ અને ભારે ઔદ્યોગિક ઉપયોગ માટે બનેલ IEC/GB પ્રમાણિત ઉચ્ચ-ક્ષમતાનું એકમ. તે ડ્રોઆઉટ અને નિશ્ચિત પ્રકારોમાં આવે છે, જે વિશ્વસનીય લો-વોલ્ટેજ પાવર પ્રોટેક્શન માટે એન્જિનિયર્ડ છે. અમે વિશ્વસનીય ઉત્પાદક છીએ, વૈશ્વિક ઔદ્યોગિક ખરીદદારો માટે OEM પ્રોજેક્ટ્સ અને બલ્ક ACB ઓર્ડરનું સ્વાગત કરીએ છીએ.

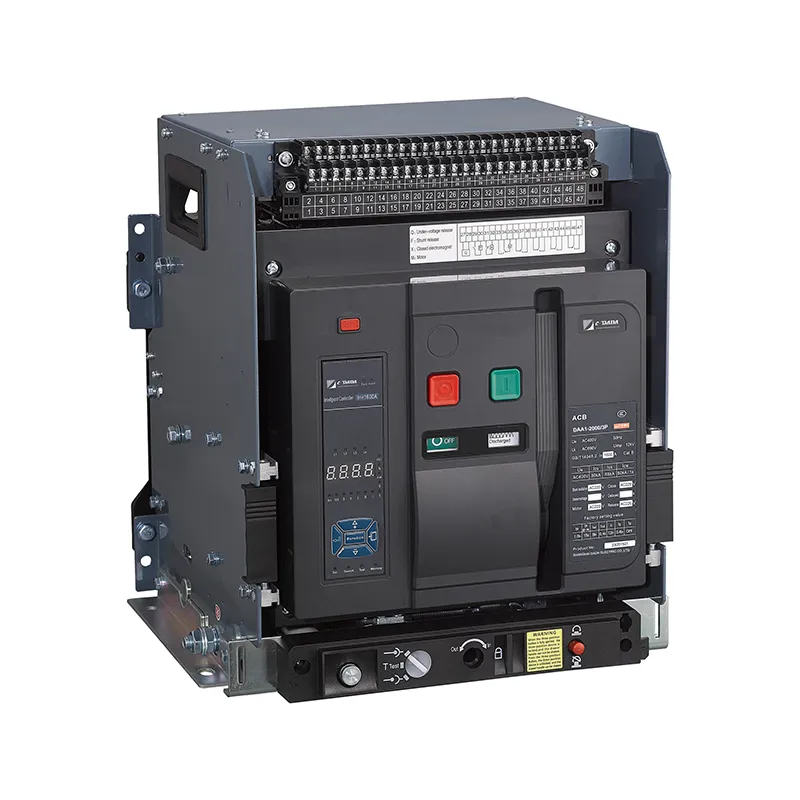

3 ફેઝ એર સર્કિટ બ્રેકર
CDADA એ 3 ફેઝ એર સર્કિટ બ્રેકરનું નિર્માતા છે, આ પ્રોડક્ટ બલ્ક સોર્સિંગ માટે આદર્શ છે, 400A-6300A રેટિંગ સાથે ઔદ્યોગિક પાવર ડિસ્ટ્રિબ્યુશન નેટવર્ક્સ માટે બનેલ બહુમુખી સોલ્યુશન છે. તે GB14048.2 અને IEC60947-2 સાથે સુસંગત, બુદ્ધિશાળી સુરક્ષા અને ચોક્કસ પસંદગીયુક્ત ટ્રિપિંગ ધરાવે છે. વૈશ્વિક પ્રોજેક્ટ્સ માટે મજબૂત, વિશ્વસનીય લો-વોલ્ટેજ સ્વીચગિયરની જરૂર હોય તેવા OEM અને વિતરકો માટે તે 3P ACB છે.
CDADA એ ચીનમાં એર સર્કિટ બ્રેકર ઉત્પાદક અને સપ્લાયર છે. અમારી ફેક્ટરી વિવિધ ઉદ્યોગોને સેવા આપે છે જેમ કે પાવર સિસ્ટમ્સ, બિલ્ડિંગ ઓટોમેશન અને ઔદ્યોગિક ઉત્પાદન, લવચીક OEM/ODM સોલ્યુશન્સ ઓફર કરે છે.
