ચાઇના ટકાઉ MCB એસેસરીઝ સપ્લાયર

શ્રેણી

સહાયક પ્રકાર

કાર્ય

ટેકનિકલ વિશિષ્ટતાઓ

દૂરસ્થ કામગીરી

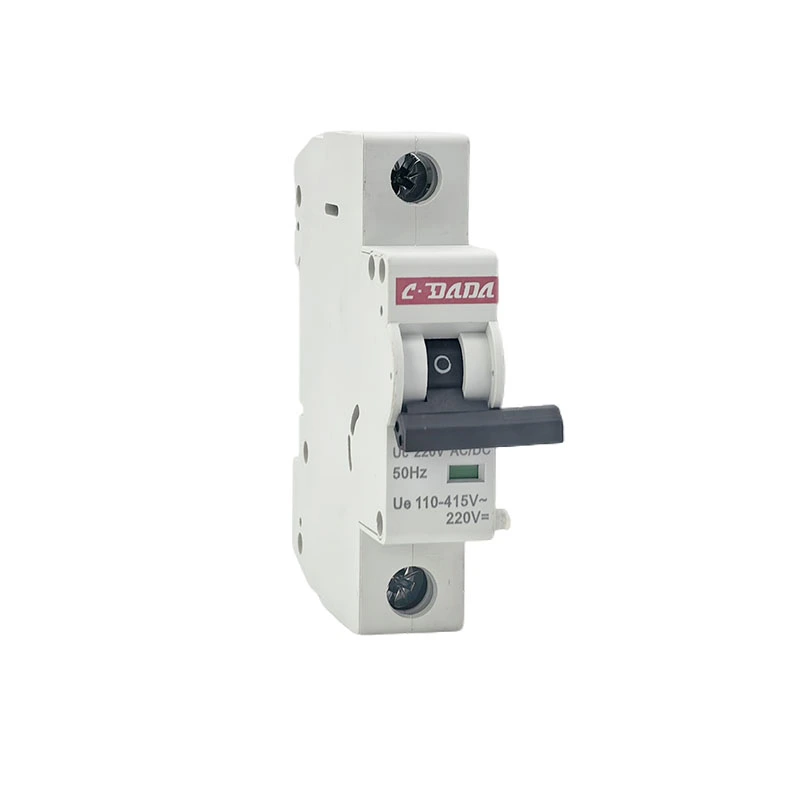

શંટ ટ્રીપ (ST)

બાહ્ય વોલ્ટેજ સિગ્નલ દ્વારા રિમોટ ટ્રિપિંગ

AC: 24V, 110V, 230V, 415V; ડીસી: 12V, 24V, 48V, 110V; ઇનરશ 200VA (AC)/200W (DC), સીલબંધ 20VA (AC)/20W (DC); સફરનો સમય <50ms; પહોળાઈ: 17.5mm (1 મોડ્યુલ)

અંડરવોલ્ટેજ રિલીઝ (યુવીઆર)

જ્યારે વોલ્ટેજ થ્રેશોલ્ડથી નીચે જાય ત્યારે સ્વચાલિત ટ્રિપિંગ

પિકઅપ: 0.85×Un; ડ્રોપઆઉટ: 0.35-0.7×અન (રેટેડના 35-70%); સ્વયંસંચાલિત પુનઃપ્રાપ્તિને અટકાવે છે; પહોળાઈ: 17.5mm (1 મોડ્યુલ)

ઓવરવોલ્ટેજ પ્રકાશન

જ્યારે વોલ્ટેજ સુરક્ષિત મર્યાદા કરતાં વધી જાય ત્યારે ટ્રિપ્સ

સામાન્ય રીતે 230V સિસ્ટમ્સ માટે 270-280V AC; ઓવરવોલ્ટેજ પરિસ્થિતિઓ સામે રક્ષણ આપે છે

મોટર ઓપરેટિંગ ઉપકરણ

ઇલેક્ટ્રિક ચાર્જિંગ અને રિમોટ ચાલુ/બંધ કામગીરી

230V AC સપ્લાય, 3-5s ઓપરેટિંગ સમય, મેન્યુઅલ ઓવરરાઇડ, પોઝિશન ફીડબેક

સ્ટેટસ સિગ્નલિંગ

સહાયક સંપર્ક (AX)

બ્રેકરની સ્થિતિ સૂચવે છે (ચાલુ/બંધ)

1NO+1NC અથવા 2NO+2NC, 6A 230V AC/3A પર 400V AC પર, સિલ્વર એલોય સંપર્કો; પહોળાઈ: 9mm (0.5 મોડ્યુલ)

અલાર્મ સંપર્ક (AL)

ફોલ્ટના કારણે સિગ્નલ બ્રેકર ટ્રીપ થઈ ગયું

1NO+1NC, ફક્ત ઓટોમેટિક ટ્રિપ પર જ ચાલે છે (મેન્યુઅલ બંધ નહીં), સહાયકથી અલગ; પહોળાઈ: 9mm (0.5 મોડ્યુલ)

ફોલ્ટ સિગ્નલ સંપર્ક

ચોક્કસ ખામીના પ્રકારો સૂચવે છે

માઇક્રોસ્વિચ આધારિત, ઇલેક્ટ્રોનિક ટ્રિપ એકમો સાથે સંકલિત

સલામતી અને સુરક્ષા

પેડલોક જોડાણ

લૉક બ્રેકરને ચાલુ અથવા બંધ સ્થિતિમાં

4.75mm હેપ્સ સાથે 2 પેડલોક સ્વીકારે છે; અનધિકૃત કામગીરી અટકાવે છે

લોકીંગ કીટ

ચોક્કસ સ્થિતિમાં ટૉગલ સુરક્ષિત કરે છે

જાળવણી લોકઆઉટ/ટેગઆઉટ (LOTO) પ્રક્રિયાઓ માટે

બસબાર સિસ્ટમ્સ

પિન-ટાઈપ બસબાર

1-તબક્કા અથવા 3-તબક્કા સપ્લાય કનેક્શન

1m લંબાઈ, 56 ધ્રુવો સુધી, 100A રેટેડ, ઇન્સ્યુલેટેડ

ફોર્ક-પ્રકારની બસબાર

મલ્ટી-પોલ વિતરણ

1P, 2P, 3P, 4P રૂપરેખાંકનો માટે, લેટરલ કનેક્ટર્સ ઉપલબ્ધ છે

રક્ષણ અને ઓળખ

ટર્મિનલ આવરી લે છે

આકસ્મિક સંપર્ક અટકાવે છે

IP20 થી IP40, તબક્કાના અવરોધો, આંગળી-સલામત ડિઝાઇન

માર્કિંગ સ્ટ્રીપ્સ

સર્કિટ ઓળખ

લેબલીંગ, સ્નેપ-ઓન ઇન્સ્ટોલેશન માટે 13-મોડ્યુલ સ્ટ્રીપ્સ

સ્માર્ટ/કોમ્યુનિકેશન

વાયરલેસ સહાયક

બ્લૂટૂથ/વાઇફાઇ સ્ટેટસ મોનિટરિંગ

Tuya એપ્લિકેશન સુસંગત, સ્વ-સંચાલિત અથવા બેટરી, રીઅલ-ટાઇમ ચેતવણીઓ

ઘટક

કાર્ય

ટેકનિકલ વિગતો

ઇલેક્ટ્રોમેગ્નેટિક કોઇલ

જ્યારે સક્રિય થાય છે ત્યારે ચુંબકીય ક્ષેત્ર ઉત્પન્ન કરે છે

AC: ઇનરશ 200VA, સીલબંધ 20VA; ડીસી: ઇનરશ 200W, સીલ કરેલ 20W; ઇન્સ્યુલેશન વર્ગ F (155°C) અથવા H (180°C)

કૂદકા મારનાર મિકેનિઝમ

મિકેનિઝમને રિલીઝ કરવા માટે ટ્રિપ બારને સ્ટ્રાઇક્સ કરે છે

કઠણ સ્ટીલ, સ્પ્રિંગ-રીટર્ન, સ્ટ્રોક 3-5mm, ફોર્સ 2-5N

માઉન્ટ કરવાનું

MCB ડાબી બાજુએ સ્નેપ-ફીટ

ટૂલ-ફ્રી ઇન્સ્ટોલેશન, ટ્રિપ બાર સાથે સ્વચાલિત ગોઠવણી

સંકેત

સંપટ્ટ પર યાંત્રિક ધ્વજ

કોઇલ કામગીરીના દ્રશ્ય સંકેત

પરિમાણ

સ્પષ્ટીકરણ

સલામતી કાર્ય

પિકઅપ વોલ્ટેજ

0.85 × અન (બ્રેકર બંધ કરી શકાય છે)

અપૂરતા વોલ્ટેજ પર બંધ થતા અટકાવે છે

ડ્રોપઆઉટ વોલ્ટેજ

0.35-0.70 × અન (રેટેડના 35-70%)

અંડરવોલ્ટેજ પર સ્વચાલિત સફર

સમય વિલંબ

તાત્કાલિક અથવા 0.1-3s (ઇલેક્ટ્રોનિક પ્રકારો)

ક્ષણિક ડીપ્સથી ઉપદ્રવને અટકાવે છે

સતત ફરજ

100% રેટેડ વોલ્ટેજ

સામાન્ય કામગીરી દરમિયાન કોઇલ સતત ઉર્જા પામે છે

પહોળાઈ

17.5mm (1 મોડ્યુલ)

માનક DIN રેલ માઉન્ટિંગ

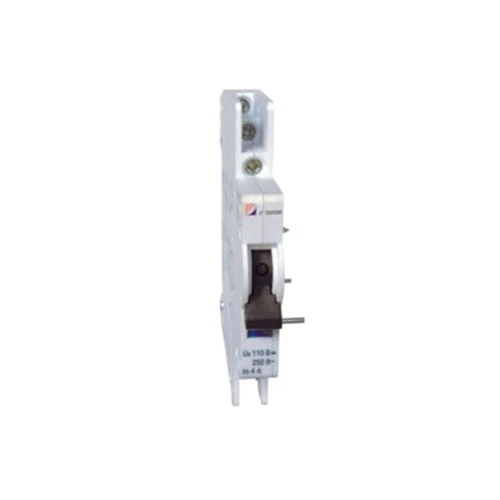

લક્ષણ

સહાયક સંપર્ક (AX)

અલાર્મ સંપર્ક (AL)

ઓપરેશન

MCB હેન્ડલ પોઝિશન સાથે સ્થિતિ બદલાય છે

ઓટોમેટિક ટ્રીપ પર જ કામ કરે છે (ઓવરલોડ/શોર્ટ-સર્કિટ)

સંકેત

ચાલુ/બંધ સ્થિતિ

ફૉલ્ટ ટ્રિપ જ

સંપર્ક રૂપરેખાંકન

1NO+1NC અથવા 2NO+2NC

1NO+1NC ધોરણ

રેટિંગ

230V AC પર 6A, 400V AC પર 3A

230V AC પર 6A, 400V AC પર 3A

પહોળાઈ

9mm (0.5 મોડ્યુલ)

9mm (0.5 મોડ્યુલ)

અરજી

સ્થિતિ સંકેત, ઇન્ટરલોકિંગ, નિયંત્રણ સર્કિટ

ફોલ્ટ એલાર્મ, જાળવણી ચેતવણી, સફર સંકેત

અરજી

સહાયક રૂપરેખાંકન

ટેકનિકલ જરૂરીયાતો

એકીકરણ

રેસિડેન્શિયલ સ્માર્ટ હોમ્સ

શંટ ટ્રીપ + સહાયક + વાયરલેસ મોડ્યુલ

230V AC, WiFi/Bluetooth, Tuya એપ

હોમ ઓટોમેશન, રિમોટ કંટ્રોલ, એનર્જી મેનેજમેન્ટ

વાણિજ્યિક ઇમારતો

UVR + સહાયક + એલાર્મ

230V AC, BMS એકીકરણ, ફાયર એલાર્મ ઇન્ટરફેસ

બિલ્ડિંગ મેનેજમેન્ટ સિસ્ટમ, કટોકટી શટડાઉન

ઔદ્યોગિક નિયંત્રણ

શંટ ટ્રીપ + 2×સહાયક + મોટર ઓપરેટર

24V DC, PLC સુસંગતતા, ઝડપી પ્રતિભાવ (<50ms)

PLC/DCS નિયંત્રણ, મશીન સલામતી સર્કિટ

આરોગ્યસંભાળ સુવિધાઓ

યુવીઆર + એલાર્મ + પેડલોક

મેડિકલ-ગ્રેડ, ઉચ્ચ વિશ્વસનીયતા, LOTO ક્ષમતા

આવશ્યક પાવર મેનેજમેન્ટ, જાળવણી સલામતી

ડેટા કેન્દ્રો

શંટ ટ્રીપ + એલાર્મ + બસબાર સિસ્ટમ

48V DC, ઉચ્ચ ઘનતા, મોડ્યુલર વિસ્તરણ

પાવર ડિસ્ટ્રિબ્યુશન યુનિટ્સ (PDU), રિમોટ મેનેજમેન્ટ

રિન્યુએબલ એનર્જી

શંટ ટ્રીપ + ઓવરવોલ્ટેજ રિલીઝ

1000V DC સિસ્ટમ્સ, આઉટડોર રેટિંગ, ઝડપી શટડાઉન

સોલર પીવી સિસ્ટમ્સ, એનર્જી સ્ટોરેજ, ઇન્વર્ટર એકીકરણ

તેલ અને ગેસ

વિસ્ફોટ-પ્રૂફ એસેસરીઝ + યુવીઆર

ATEX/IECEx પ્રમાણિત, ઉષ્ણકટિબંધીય

ઇમરજન્સી શટડાઉન સિસ્ટમ્સ (ESD), જોખમી વિસ્તારો

ઈન્ફ્રાસ્ટ્રક્ચર

મોટર ઓપરેટર + સહાયક + કી લોક

400V AC, હેવી-ડ્યુટી, 50,000 સાયકલ લાઇફ

SCADA સિસ્ટમ્સ, રિમોટ કંટ્રોલ સેન્ટર્સ

સ્ટેજ

પ્રક્રિયા વિગતો

ગુણવત્તા નિયંત્રણ બિંદુઓ

કોઇલ વિન્ડિંગ

દંતવલ્ક કોપર વાયર (0.1-0.3 મીમી), તાણ નિયંત્રણ સાથે સ્વચાલિત વિન્ડિંગ, વેક્યુમ વાર્નિશ ગર્ભાધાન

ટર્ન કાઉન્ટ ±1%, DC પ્રતિકાર ±5%, ડાઇલેક્ટ્રિક તાકાત 2kV/1 મિનિટ, ઇન્સ્યુલેશન પ્રતિકાર >100MΩ

કૂદકા મારનાર મશીનિંગ

કોલ્ડ-રોલ્ડ સ્ટીલ SPCC અથવા આયર્ન પાવડર ધાતુશાસ્ત્ર, ચોકસાઇ ગ્રાઇન્ડીંગ, સખ્તાઇ (HRC 45-55)

પરિમાણીય સહિષ્ણુતા ±0.02mm, સપાટી પૂર્ણાહુતિ Ra 0.8, ચુંબકીય અભેદ્યતા >5000

ફેબ્રિકેશનનો સંપર્ક કરો

સિલ્વર-નિકલ (AgNi 90/10) સ્ટેમ્પિંગ, કોપર કેરિયર્સમાં રિવેટિંગ, ભૂમિતિની રચનાને સાફ કરવી

કઠિનતા HV 80-120, સંપર્ક પ્રતિકાર <50mΩ, બ્રેઝિંગ સ્ટ્રેન્થ >50MPa

હાઉસિંગ મોલ્ડિંગ

PA66 GF30 અથવા PBT GF30, 280-320°C ઇન્જેક્શન, 17.5mm મોડ્યુલારિટી જટિલ

પરિમાણીય સહિષ્ણુતા ±0.05mm, ટ્રેકિંગ ઇન્ડેક્સ >600V, UL 94 V-0, ગરમી પ્રતિકાર 160°C

વસંત ઉત્પાદન

ઓઇલ-ટેમ્પર્ડ કાર્બન સ્ટીલ SWOSC-V અથવા સ્ટેનલેસ સ્ટીલ 301, CNC કોઇલિંગ, હીટ ટ્રીટમેન્ટ

થાક જીવન >100,000 ચક્ર, વસંત દર ±10%, છૂટછાટ <5%

પેટા-વિધાનસભા

કોઇલ-પ્લન્જર-સંપર્ક એકીકરણ, સ્ટ્રોક એડજસ્ટમેન્ટ, સ્નેપ-ફિટ મિકેનિઝમ પરીક્ષણ

ઓપરેટિંગ વોલ્ટેજ 0.85-1.1×Un, ટ્રિપ ફોર્સ 2-5N, પ્રતિભાવ સમય <50ms

અંતિમ માપાંકન

પિકઅપ/ડ્રોપઆઉટ વોલ્ટેજ વેરિફિકેશન (યુવીઆર), ઓપરેટિંગ સમય માપન (શંટ ટ્રીપ), સંપર્ક પ્રતિકાર

100% સ્વચાલિત પરીક્ષણ, ડેટા લોગિંગ, ટ્રેસીબિલિટી QR કોડિંગ

ઘટક

સામગ્રી સ્પષ્ટીકરણ

સપ્લાયર ધોરણો

કી ગુણધર્મો

કોઇલ વાયર

દંતવલ્ક કોપર વાયર વર્ગ F (155°C) અથવા વર્ગ H (180°C)

IEC 60317, NEMA MW 35

બ્રેકડાઉન વોલ્ટેજ >2kV, સોલ્ડરેબિલિટી 390°C/2s, લવચીકતા

મેગ્નેટિક કોર

સિલિકોન સ્ટીલ લેમિનેશન (0.35-0.5mm) અથવા ઘન આયર્ન

IEC 60404-8, JIS C 2552

ઉચ્ચ અભેદ્યતા, ઓછી બળજબરી, સુસંગત ચુંબકીય ગુણધર્મો

કૂદકા મારનાર/આર્મચર

કોલ્ડ-રોલ્ડ સ્ટીલ SPCC અથવા આયર્ન પાવડર (Fe-99%)

JIS G 3141, MPIF ધોરણ 35

HRC 45-55, સપાટી પૂર્ણાહુતિ Ra 0.8, કાટ પ્રતિકાર

સંપર્કો

સિલ્વર-નિકલ (AgNi 90/10) અથવા સિલ્વર-કેડમિયમ ઓક્સાઇડ (AgCdO)

ASTM B152, IEC 60368

વાહકતા >90% IACS, ચાપ ધોવાણ પ્રતિકાર, વેલ્ડીંગ વિરોધી

સ્પ્રિંગ્સનો સંપર્ક કરો

બેરિલિયમ કોપર (CuBe2 C17200) અથવા સ્ટેનલેસ સ્ટીલ 301

ASTM B196

થાક જીવન>100,000 ચક્ર, સતત દબાણ, કાટ પ્રતિકાર

હાઉસિંગ

PA66 GF30 (30% ગ્લાસ ફાઇબર) અથવા PBT GF30

IEC 60664-1, UL 94 V-0

ટ્રેકિંગ ઇન્ડેક્સ >600V, ગરમી પ્રતિકાર 160°C, અસર શક્તિ >7 kJ/m²

DIN રેલ ક્લિપ

સ્પ્રિંગ સ્ટીલ 65Mn અથવા સ્ટેનલેસ સ્ટીલ 304, ઝીંક-પ્લેટેડ

GB/T 1222, ISO 3506

ક્લેમ્પ ફોર્સ 50-100N, 10,000 ચક્ર થાક, કાટ પ્રતિકાર

ટર્મિનલ્સ

બ્રાસ C36000 અથવા કોપર C11000 ટીન પ્લેટિંગ સાથે (5-8μm)

ASTM B16/B187

વર્તમાન ઘનતા 1.0-1.5 A/mm², ટોર્ક 1.5-2.5Nmનો સામનો કરે છે

ધોરણ

અવકાશ

લાગુ જરૂરીયાતો

IEC 60898-1

ઘરગથ્થુ અને સમાન સ્થાપનો માટે સર્કિટ-બ્રેકર્સ

MCBs માટે મૂળભૂત ધોરણ, સહાયક સુસંગતતા

IEC 60947-5-1

નિયંત્રણ સર્કિટ ઉપકરણો અને સ્વિચિંગ તત્વો

સહાયક સંપર્ક રેટિંગ્સ, વિદ્યુત સહનશક્તિ, ટર્મિનલ માર્કિંગ

IEC 60947-2

લો-વોલ્ટેજ સ્વીચગિયર - સર્કિટ બ્રેકર્સ

શંટ ટ્રીપ/યુવીઆર પ્રદર્શન, સંકલન

EN 60898-1 / EN 60947-5-1

યુરોપિયન સુમેળ વર્ઝન

CE માર્કિંગ, EU માર્કેટ એક્સેસ

ટેસ્ટ કેટેગરી

ચોક્કસ ટેસ્ટ

સ્વીકૃતિ માપદંડ

વિદ્યુત સહનશક્તિ

રેટેડ કરંટ પર 10,000 ઓપરેશન્સ (AC-15/DC-13)

સંપર્ક વસ્ત્રો <50%, કોઈ વેલ્ડીંગ નથી, સતત કામગીરી

યાંત્રિક સહનશક્તિ

100,000 નો-લોડ કામગીરી

<5% પેરામીટર ડ્રિફ્ટ, કોઈ યાંત્રિક નિષ્ફળતા નથી

ડાઇલેક્ટ્રિક ગુણધર્મો

2kV AC/1min (નિયંત્રણ સર્કિટ), 4kV આવેગ

કોઈ બ્રેકડાઉન નથી, કોઈ ફ્લેશઓવર નથી

તાપમાનમાં વધારો

રેટ કરેલ વોલ્ટેજ/કરંટ પર સતત કામગીરી

કોઇલ ≤85K (વર્ગ F), ટર્મિનલ્સ ≤80K

આઘાત અને કંપન

IEC 60068-2-27 (આંચકો), IEC 60068-2-6 (કંપન)

કોઈ ખોટા ઓપરેશન, કોઈ નુકસાન નહીં, પરીક્ષણ પછી કાર્યાત્મક

પર્યાવરણીય

ભીની ગરમી (IEC 60068-2-30), ઠંડી, સૂકી ગરમી

કન્ડીશનીંગ પછી કાર્યાત્મક, કોઈ કાટ નથી

EMC

હાથ ધરવામાં / રેડિયેટેડ હસ્તક્ષેપ માટે પ્રતિરક્ષા

કોઈ ઉપદ્રવ કામગીરી નહીં, EN 60947-5-1

સામગ્રી

નિરીક્ષણ વસ્તુઓ

નમૂના યોજના

સાધનસામગ્રી

દંતવલ્ક વાયર

વ્યાસ, બ્રેકડાઉન વોલ્ટેજ, વિસ્તરણ, સોલ્ડરેબિલિટી

AQL 0.65

માઇક્રોમીટર, ડાઇલેક્ટ્રિક ટેસ્ટર, ટેન્સાઇલ મશીન

ચુંબકીય સ્ટીલ

અભેદ્યતા, કોર નુકશાન, ઇન્સ્યુલેશન કોટિંગ

બેચ દીઠ

એપ્સટિન ફ્રેમ, સિંગલ શીટ ટેસ્ટર

ચાંદીના સંપર્કો

શુદ્ધતા, કઠિનતા, ઘનતા, પરિમાણીય સહનશીલતા

બેચ દીઠ

સ્પેક્ટ્રોમીટર, કઠિનતા પરીક્ષક, CMM

પ્લાસ્ટિક ગ્રાન્યુલ્સ

કાચની સામગ્રી, સ્નિગ્ધતા, ભેજ, જ્વલનક્ષમતા

બેચ દીઠ

મેલ્ટ ફ્લો ઇન્ડેક્સર, DSC, UL 94 ઉપકરણ

વસંત સ્ટીલ

તાણ શક્તિ, થાક પ્રતિકાર, રચના

બેચ દીઠ

ટેન્સાઇલ મશીન, થાક ટેસ્ટર

સ્ટેશન

નિયંત્રણ પરિમાણો

આવર્તન

પદ્ધતિ

કોઇલ વિન્ડિંગ

વળાંક ગણતરી, તણાવ, પ્રતિકાર, ઇન્સ્યુલેશન

દરેક એકમ

પ્રતિસાદ, ઓહ્મમીટર સાથે સ્વચાલિત વિન્ડિંગ

કૂદકા મારનાર મશીનિંગ

પરિમાણીય સહનશીલતા, સપાટી પૂર્ણાહુતિ, કઠિનતા

દર 100 એકમો

સીએમએમ, પ્રોફીલોમીટર, કઠિનતા પરીક્ષક

સંપર્ક એસેમ્બલી

સંરેખણ, દબાણ, પ્રતિકાર, બ્રેઝિંગ ગુણવત્તા

દર 100 એકમો

ફોર્સ ગેજ, માઇક્રો-ઓહ્મમીટર, XRF

હાઉસિંગ મોલ્ડિંગ

તાપમાન, દબાણ, પરિમાણીય ચોકસાઈ

દરેક ચક્ર

SCADA મોનીટરીંગ, SPC ચાર્ટ

ઉપ-વિધાનસભા

ઓપરેટિંગ વોલ્ટેજ, સ્ટ્રોક, પ્રતિભાવ સમય

દરેક એકમ

ઓટોમેટેડ ટેસ્ટ બેન્ચ, ડેટા લોગીંગ

ટેસ્ટ આઇટમ

ધોરણ

નમૂનાનું કદ

ઓપરેટિંગ વોલ્ટેજ શ્રેણી

0.85-1.1×અન (પિકઅપ), >0.2×અન (યુવીઆર માટે ડ્રોપઆઉટ)

100%

પ્રતિભાવ સમય (શંટ ટ્રીપ)

રેટ કરેલ વોલ્ટેજ પર <50ms

100%

સંપર્ક પ્રતિકાર

<50mΩ (સહાયક), <100mΩ (એલાર્મ)

100%

ડાઇલેક્ટ્રિક વોલ્ટેજનો સામનો કરે છે

2kV AC/1 મિનિટ

100%

ઇન્સ્યુલેશન પ્રતિકાર

>100MΩ @ 500V DC

100%

યાંત્રિક કામગીરી

10 ચક્ર, સરળ, કોઈ ચોંટતા નથી

100%

સ્નેપ-ફિટ સુસંગતતા

નિયુક્ત MCB ફ્રેમ સાથે સમાગમ

100%

દ્રશ્ય અને પરિમાણીય નિરીક્ષણ

17.5mm મોડ્યુલારિટી, માર્કિંગ પરમેનન્સ

100%

ઇલેક્ટ્રિકલ સહનશક્તિ નમૂના

રેટેડ લોડ પર 1,000 કામગીરી

AQL 1.0

પેકેજિંગ અખંડિતતા

ડ્રોપ ટેસ્ટ, વાઇબ્રેશન (ISTA 3A)

લોટ દીઠ

સાધનોની શ્રેણી

મશીન સ્પષ્ટીકરણ

કાર્ય

ક્ષમતા

કોઇલ વિન્ડિંગ

CNC વિન્ડિંગ મશીનો (નિટ્ટોકુ/માર્સિલી) તણાવ નિયંત્રણ સાથે

ચોકસાઇ કોઇલ ઉત્પાદન

20,000 કોઇલ/દિવસ

મુદ્રાંકન અને રચના

60-ટન પ્રગતિશીલ ડાઇ પ્રેસ (બ્રુડરર)

સંપર્ક સ્ટેમ્પિંગ, વસંત રચના

30,000 ઘટકો/દિવસ

ઈન્જેક્શન મોલ્ડિંગ

80-ટન થર્મોપ્લાસ્ટિક પ્રેસ (આર્બર્ગ)

હાઉસિંગ, બિડાણ, DIN રેલ ક્લિપ્સ

10,000 આવાસ/દિવસ

એસેમ્બલી ઓટોમેશન

વિઝન સિસ્ટમ્સ સાથે રોબોટિક કોષો (ABB/Fanuc).

પેટા-વિધાનસભા, માપાંકન, પરીક્ષણ

5,000 એક્સેસરીઝ/દિવસ પ્રતિ લાઇન

પરીક્ષણ સાધનો

ઓટોમેટેડ એક્સેસરી ટેસ્ટ બેન્ચ

ઓપરેટિંગ લાક્ષણિકતાઓ, સમય, સહનશક્તિ

1,000 યુનિટ/કલાક

યાંત્રિક સહનશક્તિ પરીક્ષક

100,000 ચક્ર ચકાસણી

એક સાથે 200 એકમો

EMC ટેસ્ટ ચેમ્બર

પ્રતિરક્ષા/ઉત્સર્જન પરીક્ષણ

100 યુનિટ/દિવસ

ઉત્પાદન શ્રેણી

માસિક ક્ષમતા

માનક લીડ સમય

તાત્કાલિક ઓર્ડર ક્ષમતા

શંટ ટ્રિપ્સ (તમામ વોલ્ટેજ)

50,000 એકમો

4-5 અઠવાડિયા

3 દિવસ

અંડરવોલ્ટેજ રિલીઝ

20,000 એકમો

4-5 અઠવાડિયા

3 દિવસ

સહાયક સંપર્કો

10,000 એકમો

4-5 અઠવાડિયા

3 દિવસ

એલાર્મ સંપર્કો

50,000 એકમો

4-5 અઠવાડિયા

3 દિવસ

મોટર ઓપરેટિંગ ઉપકરણો

50,000 એકમો

4-5 અઠવાડિયા

5 દિવસ

બસબાર સિસ્ટમ્સ

1,000 મીટર

4-5 અઠવાડિયા

3 દિવસ

વિભાગ

કર્મચારી

નિપુણતા

જવાબદારીઓ

આર એન્ડ ડી એન્જિનિયરિંગ

5

 ઇજનેરો

ઇલેક્ટ્રોમેગ્નેટિક ડિઝાઇન, સંપર્ક ભૌતિકશાસ્ત્ર, IoT એકીકરણ, વાયરલેસ સંચાર

નવી સહાયક વિકાસ, સ્માર્ટ સુવિધાઓ, પેટન્ટ પોર્ટફોલિયો (30+ પેટન્ટ)

પ્રક્રિયા એન્જિનિયરિંગ

15 ઇજનેરો

કોઇલ વિન્ડિંગ ઓટોમેશન, ચોકસાઇ સ્ટેમ્પિંગ, પ્લાસ્ટિક મોલ્ડિંગ, દુર્બળ ઉત્પાદન

ઉત્પાદન ઑપ્ટિમાઇઝેશન, ઉપજમાં સુધારો (>99%), ખર્ચમાં ઘટાડો

પરીક્ષણ અને માન્યતા

12 ઇજનેરો

IEC 60898/60947 પાલન, સહનશક્તિ પરીક્ષણ, EMC, પર્યાવરણીય સિમ્યુલેશન

પ્રકાર પરીક્ષણ સંકલન, નિષ્ફળતા વિશ્લેષણ, પ્રમાણપત્ર વ્યવસ્થાપન

એપ્લિકેશન એન્જિનિયરિંગ

10 ઇજનેરો

MCB એકીકરણ, નિયંત્રણ સિસ્ટમ્સ, BMS/SCADA ઇન્ટરફેસ

ગ્રાહક તકનીકી સપોર્ટ, સિસ્ટમ ડિઝાઇન, કમિશનિંગ

ગુણવત્તા ખાતરી

25 ટેકનિશિયન

ISO 9001, IATF 16949, આંકડાકીય પ્રક્રિયા નિયંત્રણ, મેટ્રોલોજી

સપ્લાયર ઓડિટ, પ્રક્રિયા ઓડિટ, સુધારાત્મક કાર્યવાહી, માપાંકન
