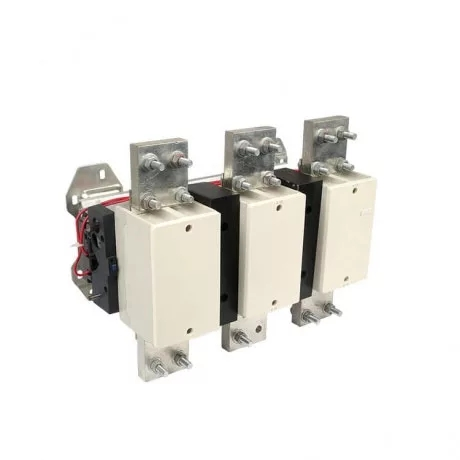

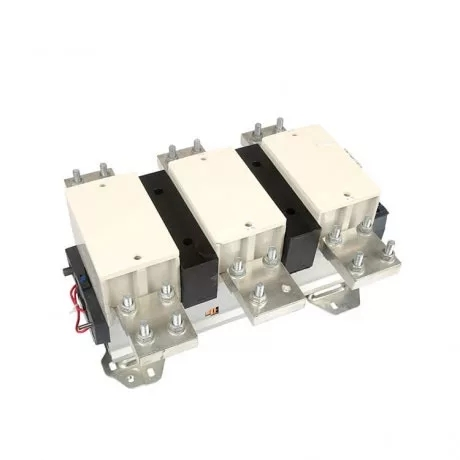

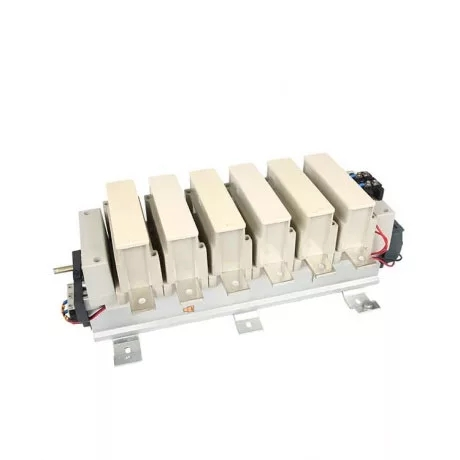

F સંપર્કકર્તા

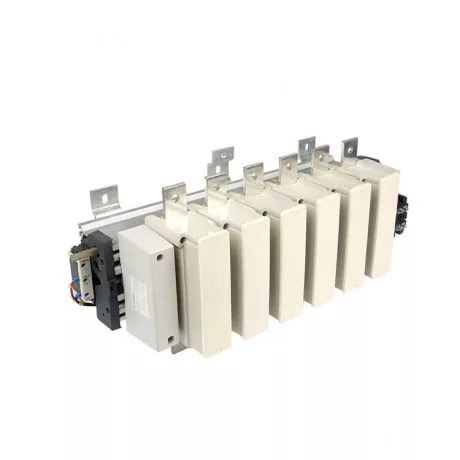

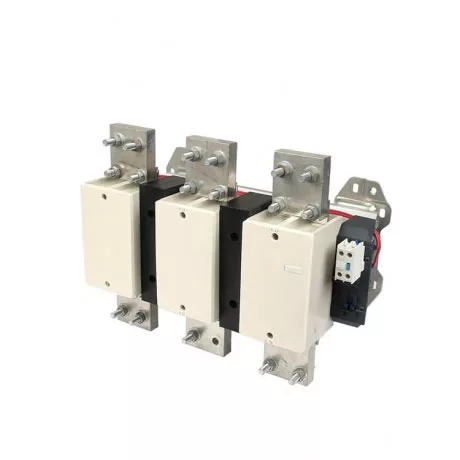

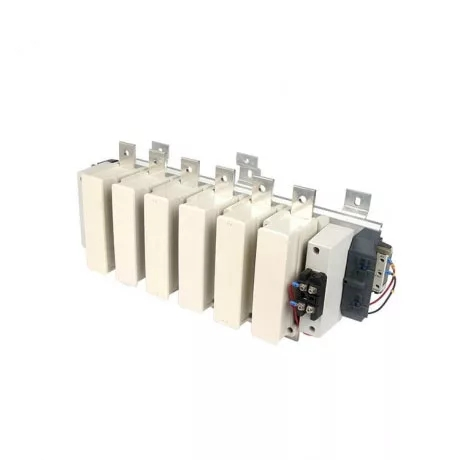

CDADA LC1-F સિરીઝ એફ કોન્ટેક્ટર સાથે મોટા પાયે ઔદ્યોગિક સિસ્ટમોની પાવર માંગ પૂરી કરો - વ્યાવસાયિક સપ્લાયર Shanghai DADA Electric CO., LTD દ્વારા એન્જિનિયર્ડ ઉચ્ચ-વર્તમાન એસી સંપર્કકર્તા. IEC/EN 60947-4-1 ધોરણો માટે. હેવી-ડ્યુટી મોટર કંટ્રોલ અને પાવર સ્વિચિંગ માટે રચાયેલ, LC1-F શ્રેણી 115A થી 1000A સુધીના રેટેડ ઓપરેશનલ કરંટને સપોર્ટ કરે છે અને 500kW સુધી (380–415V, AC-3 ડ્યુટી પર) અથવા 670kW પર 3-તબક્કાની ખિસકોલી-કેજ મોટર્સને નિયંત્રિત કરે છે.

3-પોલ અથવા 4-પોલ કન્ફિગરેશનમાં ઉપલબ્ધ છે, તે કોમ્પ્રેસર, મોટા પંપ, ક્રશર, એચવીએસી ચિલર, માઇનિંગ સાધનો અને વોટર ટ્રીટમેન્ટ પ્લાન્ટ્સ માટે આદર્શ છે. AC-3 અને AC-4 ઉપયોગિતા રેટિંગ્સ સાથે, તે પ્લગિંગ અથવા ઇંચિંગ જેવી સ્ટાન્ડર્ડ મોટર શરૂ કરવા અને માગણી કરતી એપ્લિકેશન બંનેને હેન્ડલ કરે છે. CE સાથે પ્રમાણિત, 690V ઇન્સ્યુલેશન માટે રેટ કરેલ અને -5°C થી +40°C સુધીના આસપાસના તાપમાનમાં કાર્યક્ષમ, CDADA F સંપર્કકર્તા 2000m ઊંચાઇ સુધીના કઠોર વાતાવરણમાં પણ મજબૂત, જાળવણી-મૈત્રીપૂર્ણ પ્રદર્શન આપે છે.

મુખ્ય વિશિષ્ટતાઓ

શ્રેણી: F સંપર્કકર્તા

બ્રાન્ડ: CDADA | ઉત્પાદક: Shanghai DADA Electric CO., LTD

ધોરણ: IEC/EN 60947-4-1

પ્રમાણપત્ર: CE

ધ્રુવો: 3P અથવા 4P (મોટા ભાગના મોડલ પર ક્ષેત્ર-પસંદગી યોગ્ય)

રેટેડ ઓપરેશનલ કરંટ (AC-3): 115A – 1000A

મોટર પાવર કંટ્રોલ (AC-3):

380/415V: 55kW – 500kW

660/690V: 80kW – 670kW

ઉપયોગની શ્રેણીઓ: AC-3 (મોટર રનિંગ), AC-4 (પ્લગિંગ/ઇંચિંગ)

રેટ કરેલ ઇન્સ્યુલેશન વોલ્ટેજ: 690V AC

આસપાસનું તાપમાન: -5°C થી +40°C

ઊંચાઈ: ≤ 2000m

માઉન્ટિંગ: વર્ટિકલ ±5°, માઉન્ટિંગ કેટેગરી III

કોઇલ વોલ્ટેજ (AC): 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V

મહત્તમ પરંપરાગત હીટિંગ વર્તમાન (AC-1): 1200A સુધી

તકનીકી ડેટા શીટ

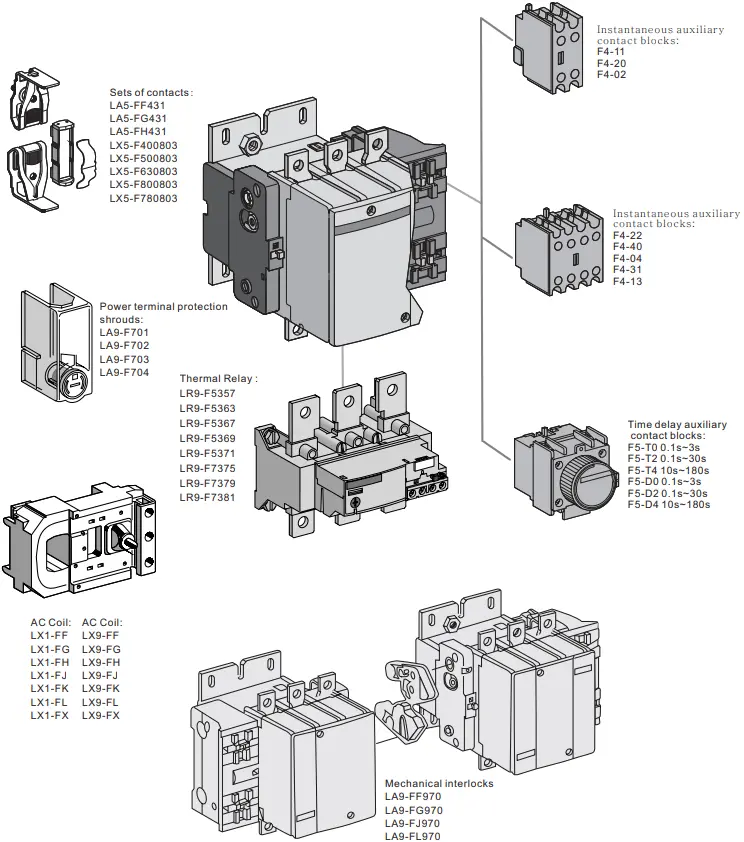

એસેસરીઝ

શા માટે સીડીએડીએ એફ કોન્ટેક્ટરને પસંદ કરો?

★ સાચું હેવી-ડ્યુટી કામગીરી

1000A અને 500kW+ મોટર્સ સુધી હેન્ડલ કરે છે—ખાણકામ, તેલ અને ગેસ, સ્ટીલ મિલો અને મ્યુનિસિપલ ઇન્ફ્રાસ્ટ્રક્ચર માટે યોગ્ય છે.

★ વૈશ્વિક વોલ્ટેજ સુસંગતતા

AC કોઇલ વિકલ્પોની વિશાળ શ્રેણી (415V, 480V, 600V સહિત) યુરોપિયન, નોર્થ અમેરિકન, મિડલ ઇસ્ટર્ન અને આફ્રિકન પ્રોજેક્ટ્સમાં સીમલેસ ઇન્ટિગ્રેશન સુનિશ્ચિત કરે છે.

★ સાયકલની માંગણી માટે AC-4 રેટેડ

બેઝિક કોન્ટેક્ટર્સથી વિપરીત, LC1-F વારંવાર રિવર્સિંગ, બ્રેકિંગ અને જોગિંગનો સામનો કરે છે - ક્રેન્સ, એલિવેટર્સ અને એક્સ્ટ્રુડર માટે મહત્વપૂર્ણ છે.

★ 4-ધ્રુવ સુગમતા

જ્યારે જરૂરી હોય ત્યારે તટસ્થ સ્વિચ કરો — TT સિસ્ટમ્સ, જનરેટર સેટ અથવા સંવેદનશીલ ઔદ્યોગિક લોડ માટે આદર્શ.

★ મજબૂત થર્મલ અને આર્ક મેનેજમેન્ટ

ઑપ્ટિમાઇઝ આર્ક ચેમ્બર અને ઉચ્ચ-વાહકતા સંપર્કો લાંબા વિદ્યુત જીવન અને સતત લોડ હેઠળ ઓછી ગરમીનું ઉત્પાદન સુનિશ્ચિત કરે છે.

★ OEM અને પેનલ બિલ્ડર તૈયાર છે

સ્ટાન્ડર્ડ ડીઆઈએન રેલ અથવા સ્ક્રુ માઉન્ટિંગ સાથે સુસંગત, અને સંપૂર્ણ મોટર સ્ટાર્ટર સોલ્યુશન્સ માટે સીડીએડીએ થર્મલ ઓવરલોડ રિલે સાથે સંપૂર્ણ રીતે જોડાય છે.

★ અમે R&D માં સતત રોકાણ કરીએ છીએ, વૈશ્વિક ધોરણો અને બજારના વલણો પર નજર રાખીએ છીએ અને અમારા ઉત્પાદન પોર્ટફોલિયોને અપગ્રેડ કરવા માટે ઉદ્યોગ નિષ્ણાતો સાથે સહયોગ કરીએ છીએ.

લાક્ષણિક એપ્લિકેશનો

મોટું મોટર નિયંત્રણ: ક્રશર્સ, બોલ મિલ્સ, સેન્ટ્રીફ્યુગલ પંપ

ઉર્જા અને ઉપયોગિતાઓ: પાણી/ગંદાપાણીના પ્લાન્ટ, પાવર સ્ટેશન સહાયક

HVAC: ઔદ્યોગિક ચિલર, કૂલિંગ ટાવર

મટિરિયલ હેન્ડલિંગ: કન્વેયર બેલ્ટ, બકેટ એલિવેટર્સ

મરીન અને ઓફશોર: શિપબોર્ડ મોટર સિસ્ટમ્સ

રિન્યુએબલ: પમ્પ્ડ હાઇડ્રો, બાયોમાસ ફીડ સિસ્ટમ્સ

વારંવાર પૂછાતા પ્રશ્નો (FAQ)

Q1: D અને F શ્રેણીના સંપર્કકર્તાઓ વચ્ચે શું તફાવત છે?

A1:

● D શ્રેણી (દા.ત., LC1-D): હળવાથી મધ્યમ ફરજ માટે (95A / 45kW સુધી).

● F શ્રેણી (LC1-F): ભારે ઔદ્યોગિક ફરજ માટે (115A–1000A / 55kW–500kW+). → F શ્રેણીમાં મોટા સંપર્ક અંતરો, પ્રબલિત આર્ક ચ્યુટ્સ અને ઉચ્ચ ટૂંકા સમયનો સામનો કરે છે.

Q2: શું હું તટસ્થ સ્વિચ કરવા માટે 4P F સંપર્કકર્તાનો ઉપયોગ કરી શકું?

A2: હા. 4-ધ્રુવ સંસ્કરણ તમામ 3 તબક્કાઓને એક સાથે ડિસ્કનેક્શનની મંજૂરી આપે છે + તટસ્થ - કેટલીક સલામતી અથવા અલગતા એપ્લિકેશનમાં જરૂરી છે (દા.ત. જનરેટર ચેન્જઓવર).

Q3: શું ઓવરલોડ રિલે હજુ પણ જરૂરી છે?

A3: ચોક્કસ. સંપર્કકર્તા માત્ર પાવર સ્વિચ કરે છે - તે ઓવરલોડ અથવા તબક્કાના નુકશાન સામે રક્ષણ આપતું નથી. મોટર સુરક્ષા માટે હંમેશા થર્મલ અથવા ઈલેક્ટ્રોનિક ઓવરલોડ રિલે સાથે જોડો.

Q4: વ્યવહારમાં "AC-4 રેટેડ" નો અર્થ શું થાય છે?

A4: તેનો અર્થ એ છે કે કોન્ટેક્ટર મોટર પ્લગિંગ (રિવર્સ બ્રેકિંગ) અને ઇંચિંગ (શોર્ટ બર્સ્ટ) ને સુરક્ષિત રીતે હેન્ડલ કરી શકે છે—હોઇસ્ટ, પ્રેસ અને મિક્સરમાં સામાન્ય છે. આ ઉચ્ચ પ્રવાહનું કારણ બને છે; AC-4 રેટિંગ સંપર્ક ટકાઉપણું સુનિશ્ચિત કરે છે.

Q5: વૈશ્વિક બ્રાન્ડ્સ પર CDADA F સંપર્કકર્તા શા માટે પસંદ કરો?

A5: CDADA ઑફર કરે છે:

● પરીક્ષણ દસ્તાવેજીકરણ સાથે અસલી IEC 60947-4-1 પાલન

● સિલ્વર-એલોય સંપર્કો અથવા આર્ક સપ્રેસન સાથે સમાધાન કર્યા વિના સ્પર્ધાત્મક કિંમતો

● વૈશ્વિક નિકાસ માટે સંપૂર્ણ કોઇલ વોલ્ટેજ શ્રેણી

● ચાઇના તરફથી ઝડપી નમૂના અને બલ્ક ડિલિવરી

● OEM સપોર્ટ: કસ્ટમ લેબલિંગ, પેકેજિંગ અને તકનીકી ફાઇલો (CE ઘોષણા, વાયરિંગ ડાયાગ્રામ)
