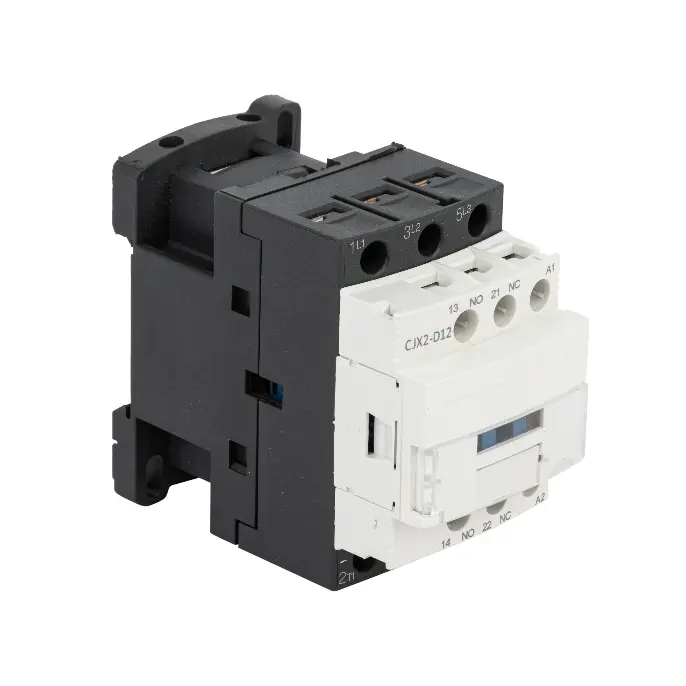

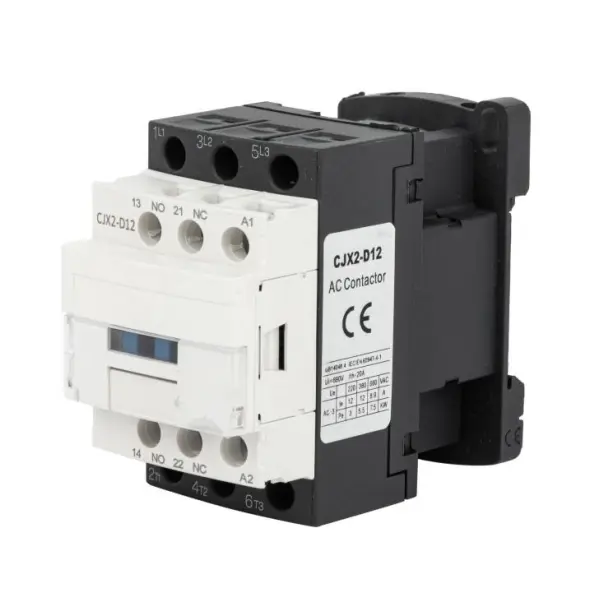

ડી સંપર્કકર્તા

Model:LC1-D Series

શાંઘાઈ DADA ઈલેક્ટ્રિક એક વિશ્વસનીય ઉત્પાદક છે અને અમારી પાસે અમારી પોતાની બ્રાન્ડ છે, CDADA. અમારો D કોન્ટેક્ટર (LC1-D સિરીઝ) IEC 60947-4-1 પ્રમાણિત, 3P/4P, 620A સુધી, AC-3/AC-4 રેટેડ છે. વાઈડ કોઇલ વોલ્ટેજ વિકલ્પો. અમે મોટર કંટ્રોલ અને ઔદ્યોગિક ઓટોમેશન માટે આ પ્રોડક્ટની ભલામણ કરીએ છીએ, ક્વોટ માટે અમારો સંપર્ક કરો.

પૂછપરછ મોકલો

ઉત્પાદન વર્ણન

IEC/EN 60947-4-1 ધોરણોને પૂર્ણ કરવા માટે Shanghai DADA Electric CO., LTD દ્વારા ડિઝાઇન કરાયેલ CDADA LC1-D સિરીઝ D કોન્ટેક્ટર સાથે એન્જિનિયર વિશ્વસનીય મોટર નિયંત્રણ અને પાવર સ્વિચિંગ ઉચ્ચ-પ્રદર્શન એસી સંપર્કકર્તા. ઔદ્યોગિક, વાણિજ્યિક અને ઈન્ફ્રાસ્ટ્રક્ચર એપ્લિકેશન્સ માટે બનેલ, LC1-D શ્રેણી 9A થી 95A (હેવી-ડ્યુટી વેરિઅન્ટ્સમાં 620A સુધી) રેટેડ કરંટ સાથે 3-પોલ અથવા 4-પોલ કન્ફિગરેશનને સપોર્ટ કરે છે અને 3-તબક્કાની ખિસકોલી-કેજ મોટર્સને 45-1Vat45-45Vat, 45-38kW સુધી નિયંત્રિત કરે છે.

પ્રમાણભૂત 1NO+1NC સહાયક સંપર્કોથી સજ્જ, તે સંપૂર્ણ મોટર સુરક્ષા માટે થર્મલ ઓવરલોડ રિલે સાથે એકીકૃત રીતે સંકલિત થાય છે. AC અથવા DC કોઇલ વિકલ્પો (24V–600V), AC-3 અને AC-4 ઉપયોગની શ્રેણીઓ, અને 690V ઇન્સ્યુલેશન માટે રેટ કરાયેલી મજબૂત ડિઝાઇન સાથે, CDADA D કોન્ટેક્ટર વારંવાર સ્ટાર્ટ-સ્ટોપ સાઇકલ, કન્વેયર સિસ્ટમ્સ, પંપ, કોમ્પ્રેસર અને HVAC થી °C તાપમાનમાં °C તાપમાનમાં પણ ભરોસાપાત્ર પ્રદર્શન આપે છે. અને 2000m ઊંચાઈ.

D Contactor

મુખ્ય વિશિષ્ટતાઓ

શ્રેણી: ડી સંપર્કકર્તા

બ્રાન્ડ: CDADA | ઉત્પાદક: Shanghai DADA Electric CO., LTD

ધોરણ: IEC/EN 60947-4-1

પ્રમાણપત્ર: CE

ધ્રુવો: 3P અથવા 4P (પસંદ કરી શકાય તેવા)

રેટ કરેલ ઓપરેશનલ કરંટ (AC-3): 9A – 95A (વિસ્તૃત શ્રેણીમાં 620A સુધી)

મોટર પાવર કંટ્રોલ (AC-3):

380/415V: 4kW – 45kW

660/690V: 45kW સુધી

ઉપયોગની શ્રેણીઓ: AC-3 (ખિસકોલી-કેજ મોટર્સ), AC-4 (પ્લગિંગ અને ઇંચિંગ)

રેટ કરેલ ઇન્સ્યુલેશન વોલ્ટેજ: 690V AC

આસપાસનું તાપમાન: -5°C થી +40°C

ઊંચાઈ: ≤ 2000m

માઉન્ટ કરવાનું: વર્ટિકલ પ્લેન ±5°, માઉન્ટિંગ કેટેગરી III

સહાયક સંપર્કો: 1NO + 1NC (તમામ મોડલ પર પ્રમાણભૂત)

કોઇલ વિકલ્પો:

AC કોઇલ: 24V, 36V, 48V, 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V

ડીસી કોઇલ: 24V, 36V, 48V, 110V, 220V

ટેકનિકલ ડેટા શીટ

વસ્તુઓ		મોડલ	LC1-D09	LC1-D12	એલસી1-ડી18	LC1-D25	LC1-D32
ધ્રુવ			3/4	3/4	3/4	3/4	3/4
સહાયક સંપર્ક			1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC
રેટ કરેલ પરંપરાગત હીટિંગ વર્તમાન (A) AC-1			20	20	30	40	50
રેટેડ ઓપરેશનલ વર્તમાન (A)	380/400V	એસી-1 એસી-4	9	12	18	25	32
	380/400V	એસી-1 એસી-4	3.5	5	7.7	8.5	12
	660/690V	એસી-3 એસી-4	6.6	8.9	12	18	21
	660/690V	એસી-3 એસી-4	1.5	2	3.8	4.4	7.5
રેટ કરેલ ઇન્સ્યુલેશન વોલ્ટેજ (V AC)			690	690	690	690	690
નિયંત્રિત શક્તિ 3-તબક્કો કેજ મોટર (AC-3)	kW	220/230V AC 380/415V AC 660/690V AC	2.2	3	4	5.5	7.5
			4	5.5	7.5	11	15
			5.5	7.5	10	15	18.5
AC કોઇલ(V)			24,36,48,110,127,220,240,380,415,440,480,500,600
DC કોઇલ(V)			24,36,48,110,220

વસ્તુઓ		મોડલ	LC1-D40	LC1-D50	LC1-D65	LC1-D80	LC1-D95
ધ્રુવ			3/4	3/4	3/4	3/4	3/4
સહાયક સર્કિટ કેટ:AC-15,Ue=4 15V le=0.95A Ith=10A			1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC
રેટ કરેલ પરંપરાગત હીટિંગ વર્તમાન (A) AC-1			60	80	80	110	110
રેટેડ ઓપરેશનલ વર્તમાન (A)	380/400V	એસી-3 એસી-4	40	50	65	80	95
	380/400V	એસી-3 એસી-4	18.5	24	28	37	44
	660/690V	એસી-3 એસી-4	34	39	42	49	49
	660/690V	એસી-3 એસી-4	9	12	14	17.3	21.3
રેટ કરેલ ઇન્સ્યુલેશન વોલ્ટેજ (V AC)			690	690	690	690	690
નિયંત્રિત શક્તિ 3-તબક્કો કેજ મોટર (AC-3)	કેડબલ્યુ	220/230V AC 380/415V AC 660/690V AC	11	15	18.5	22	25
			18.5	22	30	37	45
			30	37	37	45	45
AC કોઇલ(V)			24,36,48,110,127,220,240,380,415,440,480,500,600
DC કોઇલ(V)			24,36,48,110,220

વસ્તુઓ			મોડલ		LC1-D115		LC1-D150		LC1-D170		LC1-D205		LC1-D245
ધ્રુવ					3		3		3		3/4		3/4
રેટ કરેલ પરંપરાગત હીટિંગ વર્તમાન (A) AC-1					200		200		200		275		280
રેટેડ ઓપરેશનલ વર્તમાન (A)	380/400V		એસી-3 એસી-4		115		150		170		205		245
					50		65		70		75		85
	660/690V		એસી-3 એસી-4		70		90		100		108		115
					25		32		35		38		40
રેટ કરેલ ઇન્સ્યુલેશન વોલ્ટેજ (V AC)					690		690		690		690		690
નિયંત્રિત શક્તિ 3-તબક્કો કેજ મોટર (AC-3)	kW		380/415V AC 660/690V AC		55		75		75		90		110
					80		100		100		110		140
AC કોઇલ(V)					110,127,220,240,380,415,440,480,500,600
વસ્તુઓ				મોડલ		LC1-D300		LC1-D410		LC1-D475		LC1-D620
ધ્રુવ						3/4		3/4		3/4		3/4
રેટ કરેલ પરંપરાગત હીટિંગ વર્તમાન (A) AC-1						360		430		580		850
રેટેડ ઓપરેશનલ વર્તમાન (A)		380/400V		એસી-3 એસી-4		300		410		475		620
						124		150		185		188
		660/690V		એસી-3 એસી-4		190		235		290		360
						60		72		85		170
રેટ કરેલ ઇન્સ્યુલેશન વોલ્ટેજ (V AC)						690		690		690		690
નિયંત્રિત 3-તબક્કાની શક્તિ કેજ મોટર (AC-3)		kW		380/415V AC 660/690V AC		160		200		250		335
						220		280		330		450
AC કોઇલ(V)						110, 127,220,240,380,415,440,480,500,600

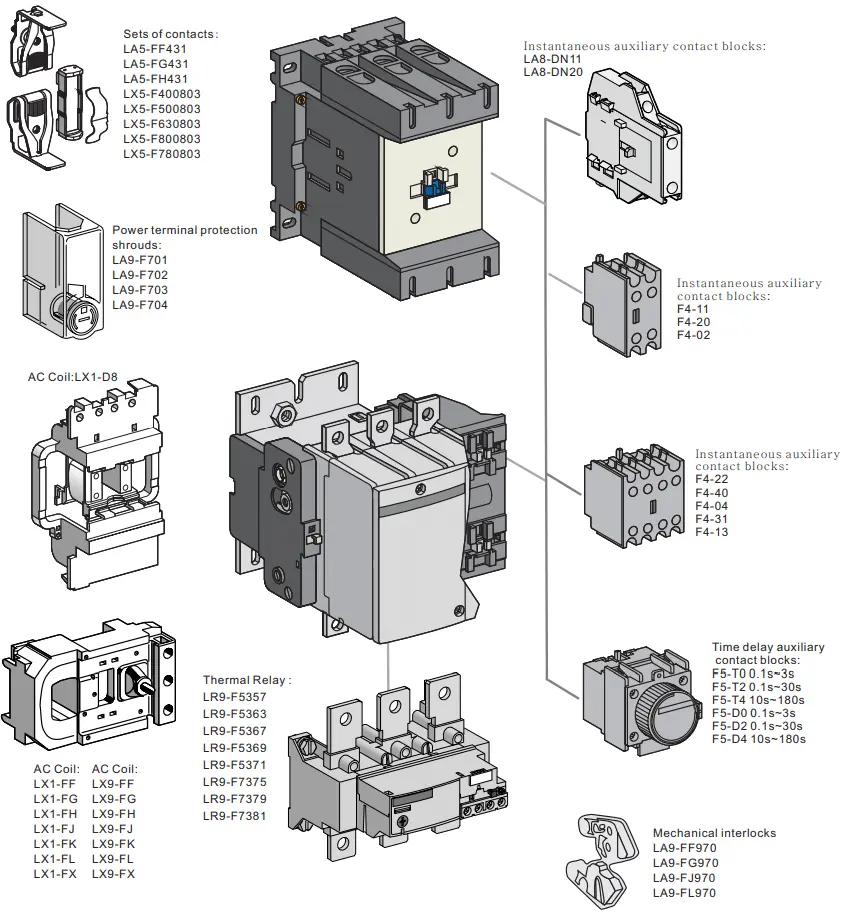

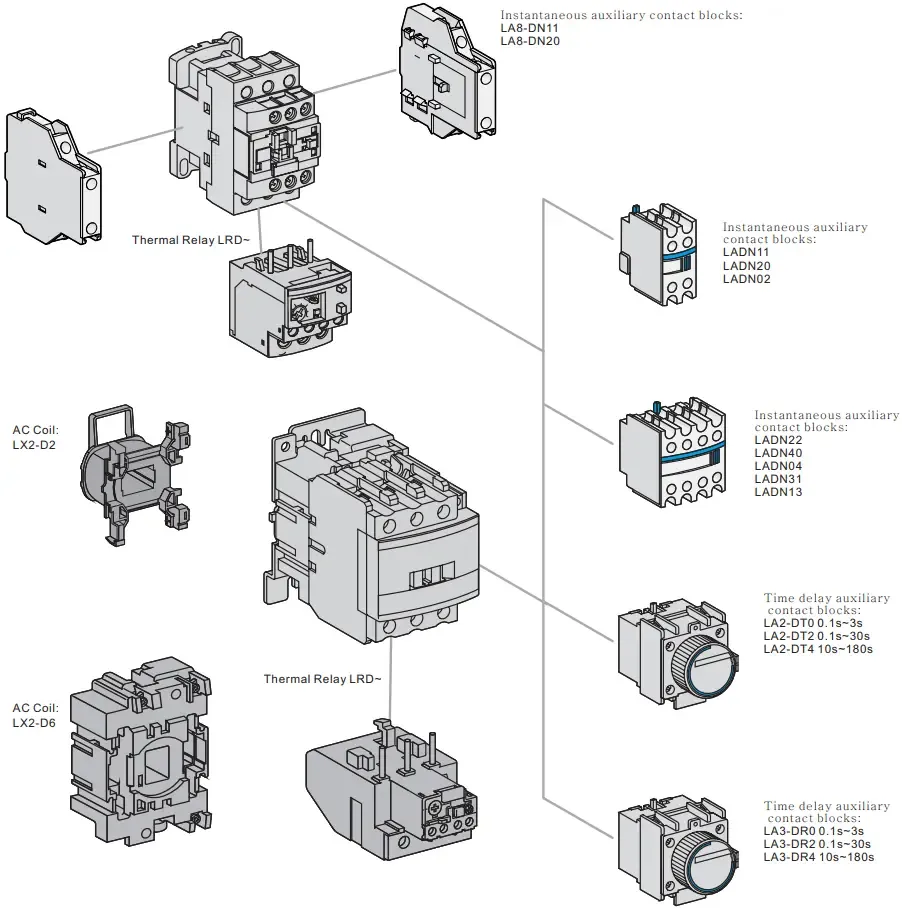

એસેસરીઝ

D Contactor

શા માટે સીડીએડીએ ડી કોન્ટેક્ટરને પસંદ કરો?

★ સાચું IEC પાલન

IEC/EN 60947-4-1 માટે ડિઝાઇન અને પરીક્ષણ કરવામાં આવ્યું છે - વૈશ્વિક સ્વીકૃતિ અને આંતર કાર્યક્ષમતા સુનિશ્ચિત કરે છે.

★ સંપૂર્ણ મોટર નિયંત્રણ ઉકેલ

સંપૂર્ણ મોટર સ્ટાર્ટર એસેમ્બલી માટે CDADA થર્મલ ઓવરલોડ રિલે સાથે જોડો—ઓવરલોડ + શોર્ટ-સર્કિટ + આઇસોલેશન.

★ વાઈડ વોલ્ટેજ સુગમતા

13 AC અને 5 DC કોઇલ વોલ્ટેજમાંથી પસંદ કરો—વૈશ્વિક પ્રોજેક્ટ્સ અથવા મિશ્ર-વોલ્ટેજ પેનલ્સ માટે આદર્શ.

★ હેવી ડ્યુટી માટે મજબૂત

AC-4 ડ્યુટીને સપોર્ટ કરે છે (વારંવાર રિવર્સિંગ/પ્લગિંગ) - ક્રેન્સ, એલિવેટર્સ અને કન્વેયર્સ માટે યોગ્ય.

★ પ્લગ-એન્ડ-પ્લે એકીકરણ

માનક 1NO+1NC સહાયક સંપર્કો સરળ ઇન્ટરલોકિંગ, સિગ્નલિંગ અથવા PLC પ્રતિસાદને સક્ષમ કરે છે.

★ ઔદ્યોગિક-ગ્રેડ વિશ્વસનીયતા

ઉચ્ચ વિદ્યુત સહનશક્તિ, નીચા સંપર્ક પ્રતિકાર અને સ્થિર આર્ક સપ્રેસન-ડાઉનટાઇમ ઘટાડવા માટે પરીક્ષણ કરવામાં આવ્યું.

★ અમારા મુખ્ય ફાયદાઓ છે: 1) સંપૂર્ણ આંતરરાષ્ટ્રીય પ્રમાણપત્રો, 2) મજબૂત OEM/ODM ક્ષમતા, 3) ઉચ્ચ ખર્ચ-પ્રદર્શન ગુણોત્તર, 4) વિશ્વસનીય મોટા પાયે ઉત્પાદન ક્ષમતા, 5) વ્યાપક નિકાસ અનુભવ.

D Contactor

★ અમારા ઉત્પાદનોને દક્ષિણપૂર્વ એશિયા, મધ્ય પૂર્વ, દક્ષિણ અમેરિકા, આફ્રિકા, યુરોપ અને CIS દેશોમાં સફળતાપૂર્વક નિકાસ કરવામાં આવે છે, જેમાં બેલ્ટ અને રોડ બજારો પર મજબૂત ધ્યાન કેન્દ્રિત કરવામાં આવે છે.

D Contactor

લાક્ષણિક એપ્લિકેશનો

D Contactor મોટર સ્ટાર્ટર્સ: પંપ, પંખા, કોમ્પ્રેસર, મિક્સર

D Contactor એચવીએસી સિસ્ટમ્સ: ચિલર અને બ્લોઅર નિયંત્રણ

D Contactor ઔદ્યોગિક ઓટોમેશન: કન્વેયર લાઇન્સ, પેકેજિંગ મશીનો

D Contactor બિલ્ડિંગ મેનેજમેન્ટ: એલિવેટર કંટ્રોલ, લાઇટિંગ બેંક

D Contactor ઉર્જા અને પાણી: ગંદાપાણીની સારવાર, સિંચાઈ પ્રણાલી

વારંવાર પૂછાતા પ્રશ્નો

Q1: "D કોન્ટેક્ટર" નો અર્થ શું છે?

A1: “D” એ આ મોડ્યુલર, સ્ટાન્ડર્ડાઇઝ્ડ AC કોન્ટેક્ટર પ્લેટફોર્મ માટે વૈશ્વિક સ્તરે ઉપયોગમાં લેવાતી શ્રેણી હોદ્દો (LC1-D) નો સંદર્ભ આપે છે. તે ટેકનિકલ વર્ગીકરણ નથી-પરંતુ ઓવરલોડ રિલે અને મિકેનિકલ ઇન્ટરલોક જેવી એક્સેસરીઝ સાથે તેની સુસંગતતા માટે પેનલ બિલ્ડિંગમાં વ્યાપકપણે ઓળખાય છે.

Q2: AC-3 અને AC-4 ડ્યુટી વચ્ચે શું તફાવત છે?

A2:

● AC-3: ખિસકોલી-પાંજરાની મોટરો (દા.ત., પંપ, પંખા) નો સામાન્ય પ્રારંભ/બંધ. તણાવ ઓછો.

● AC-4: વારંવાર પ્લગિંગ, ઇંચિંગ અથવા રિવર્સિંગ (દા.ત., ક્રેન્સ, હોઇસ્ટ). ઉચ્ચ વિદ્યુત તણાવ → વધુ મજબૂત સંપર્કોની જરૂર છે. → CDADA LC1-D બંને માટે રેટ કરેલ છે, તેને બહુમુખી બનાવે છે.

Q3: શું હું ઓવરલોડ રિલે વિના આ સંપર્કકર્તાનો ઉપયોગ કરી શકું?

A3: મોટર લોડ માટે આગ્રહણીય નથી. સંપર્કકર્તા માત્ર પાવર સ્વિચ કરે છે - તે ઓવરલોડ સામે રક્ષણ આપતું નથી. મોટર સુરક્ષા માટે હંમેશા થર્મલ અથવા ઈલેક્ટ્રોનિક ઓવરલોડ રિલે સાથે જોડો.

Q4: શું 4-પોલ વર્ઝન ઉપલબ્ધ છે?

A4: હા! બધા LC1-D મોડલ 3P અથવા 4P રૂપરેખાંકનોને સપોર્ટ કરે છે-તટસ્થ-સ્વિચિંગ એપ્લિકેશન્સ અથવા 4-વાયર સિસ્ટમ્સ માટે આદર્શ.

Q5: શા માટે અન્ય D-શ્રેણી સંપર્કકર્તાઓ પર CDADA પસંદ કરો?

A5: CDADA ઑફર કરે છે:

● જેન્યુઈન IEC 60947-4-1 ટેસ્ટ રિપોર્ટ્સનું પાલન

● વિશાળ કોઇલ વોલ્ટેજ શ્રેણી (નિકાસ માટે 415V, 480V, 600V સહિત)

● સિલ્વર-એલોય સંપર્કો અને આર્ક ચૂટ્સ સાથે સુસંગત ગુણવત્તા

● OEM-મૈત્રીપૂર્ણ કિંમતો અને ઝડપી સેમ્પલ ટર્નઅરાઉન્ડ

● વૈશ્વિક પ્રમાણપત્રો (CE) અને અંગ્રેજી દસ્તાવેજીકરણ
