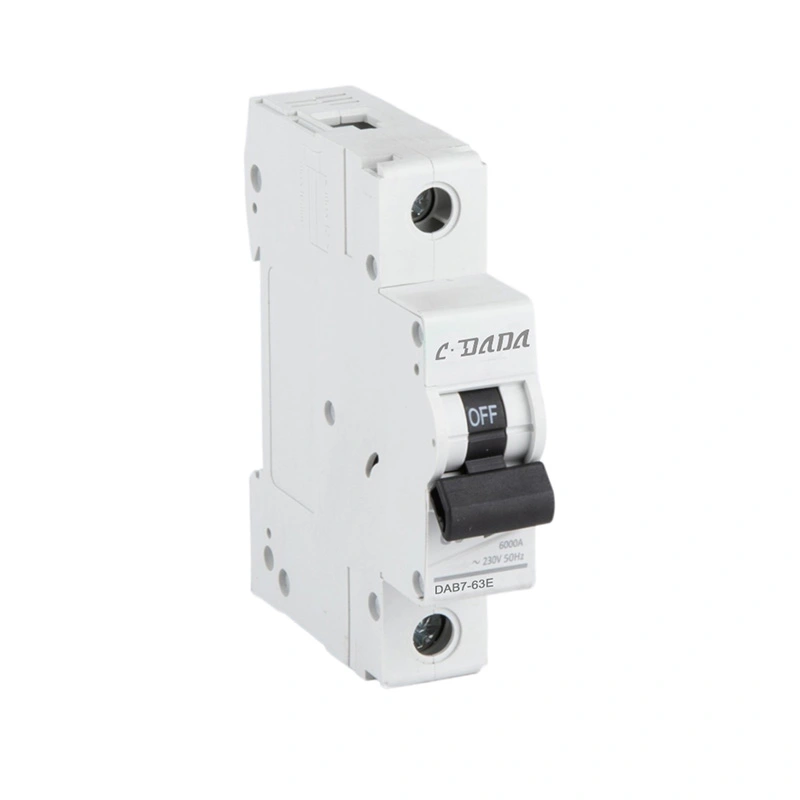

1P 6kA એસી લઘુચિત્ર સર્કિટ બ્રેકર

CDADA 1P 6kA એસી મિનિએચર સર્કિટ બ્રેકર એ ઉચ્ચ ગુણવત્તાવાળું સિંગલ-પોલ મિનિએચર સર્કિટ બ્રેકર છે જે એસી લો-વોલ્ટેજ સિસ્ટમ્સ માટે રચાયેલ છે. તે ઓવરલોડ અને શોર્ટ સર્કિટ સામે વિશ્વસનીય રક્ષણ પૂરું પાડે છે, ઇલેક્ટ્રિકલ સર્કિટ અને કનેક્ટેડ સાધનોને અસરકારક રીતે સુરક્ષિત કરે છે. કડક આંતરરાષ્ટ્રીય ધોરણો અનુસાર ઉત્પાદિત, આ AC MCB ટકાઉ, ખર્ચ-અસરકારક સુરક્ષા ઉકેલો શોધતા વિતરકો, OEM અને ઇલેક્ટ્રિકલ કોન્ટ્રાક્ટરો માટે આદર્શ છે.

ઉત્પાદન સુવિધાઓ અને ફાયદા

★ કોમ્પેક્ટ ડિઝાઇન: સ્ટાન્ડર્ડ ડિસ્ટ્રિબ્યુશન બોર્ડ માટે યોગ્ય જગ્યા-બચત માળખું

★ ઉચ્ચ બ્રેકિંગ ક્ષમતા: ઉન્નત સલામતી માટે 6kA શોર્ટ-સર્કિટ વિક્ષેપ ક્ષમતા

★ ચોકસાઇ ટ્રિપિંગ: થર્મલ-મેગ્નેટિક ટ્રિપ યુનિટ ચોક્કસ ઓવરલોડ અને શોર્ટ-સર્કિટ સુરક્ષાની ખાતરી કરે છે

★ સ્પષ્ટ સ્થિતિ સંકેત: ઝડપી સર્કિટ સ્થિતિ ચકાસણી માટે ચાલુ/બંધ વિન્ડો દૃશ્યમાન

★ સુરક્ષિત વાયરિંગ: સ્થિર કનેક્શન સાથે ઉચ્ચ-ગુણવત્તાવાળા ટર્મિનલ્સ, સંપર્ક પ્રતિકાર ઘટાડે છે

★ ટકાઉ બાંધકામ: ઉચ્ચ તાપમાન પ્રતિકાર સાથે ફ્લેમ-રિટાડન્ટ હાઉસિંગ

★ સરળ ઇન્સ્ટોલેશન: ઝડપી એસેમ્બલી માટે સ્ટાન્ડર્ડ 35mm DIN-રેલ માઉન્ટ

★ વિશ્વસનીય ગુણવત્તા: શિપમેન્ટ પહેલાં 100% સંપૂર્ણ નિરીક્ષણ, સુસંગત પ્રદર્શન

અરજીઓ

★ CDADA 1P 6kA AC લઘુચિત્ર સર્કિટ બ્રેકરનો વ્યાપકપણે ઉપયોગ થાય છે:

★ રહેણાંક ઇમારતો, એપાર્ટમેન્ટ્સ અને વિલા

★ ઓફિસ ઇમારતો, શોપિંગ મોલ્સ અને વ્યાપારી સુવિધાઓ

★ હળવા ઔદ્યોગિક વર્કશોપ અને ઉત્પાદન પ્લાન્ટ

★ શોપિંગ સેન્ટર્સ, હોટેલ્સ અને રેસ્ટોરાં

★ જાહેર સુવિધાઓ અને માળખાકીય પ્રોજેક્ટ્સ

★ લાઇટિંગ સર્કિટ અને નાના પાવર સાધનોનું રક્ષણ

ટેકનિકલ પરિમાણો

રૂપરેખા પરિમાણો

★ પહોળાઈ: ધ્રુવ દીઠ 17.8mm (પ્રમાણભૂત સિંગલ-પોલ કદ)

★ ઊંચાઈ: આશરે 85-92mm (વર્તમાન રેટિંગ પ્રમાણે બદલાય છે)

★ ઊંડાઈ: આશરે 68-72 મીમી

★ વાયરિંગ ક્ષમતા: 1.5-16mm² લવચીક અથવા સખત કોપર કેબલ

★ માનક સુસંગતતા: તમામ 35mm DIN રેલ સિસ્ટમમાં ફિટ થાય છે (TS35/7.5, TS35/15)

IEC 60898-1

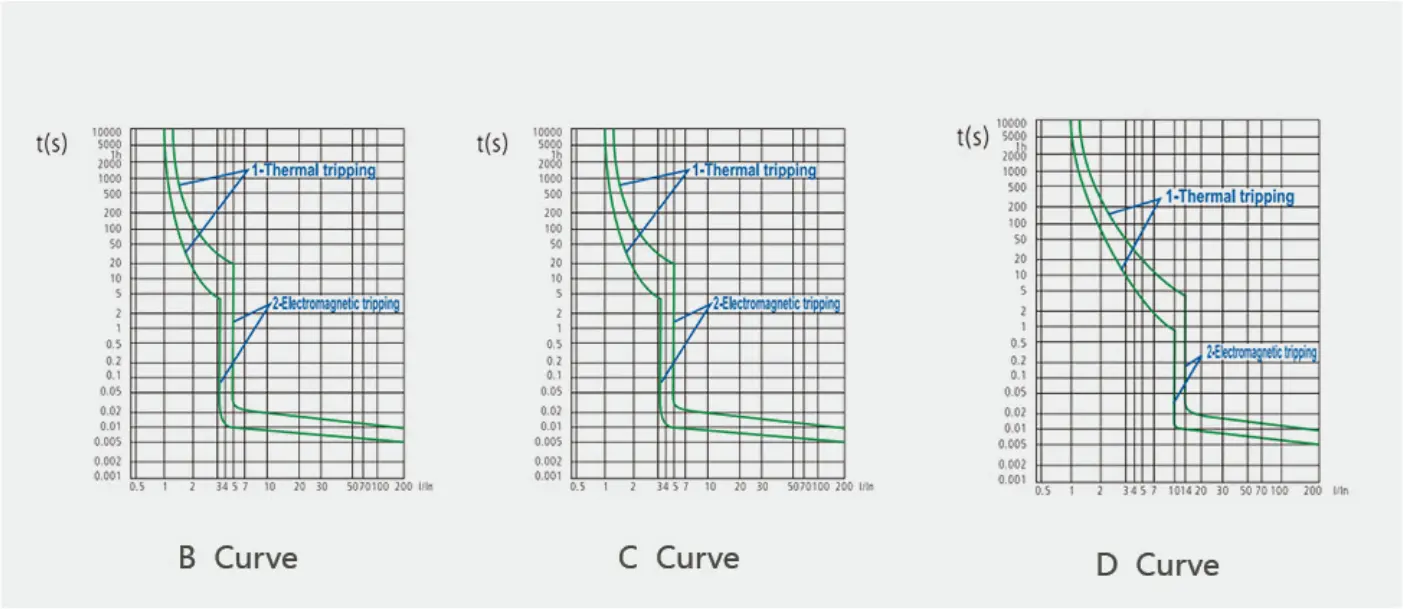

ચુંબકીય પ્રકાશન

જ્યારે સર્કિટ શોર્ટ સર્કિટ થાય છે, ત્યારે આયર્ન કોર સાથેના ચુંબક દ્વારા તાત્કાલિક ટ્રિપિંગ પ્રાપ્ત થાય છે. 1EC60898 માનક અનુસાર, આ ઉત્પાદનને ત્રણ પ્રકારોમાં વિભાજિત કરી શકાય છે: B, C અને D.

થર્મલ પ્રકાશન

●એકવાર સર્કિટમાં ઓવરલોડ થાય, તો સર્કિટ બ્રેકરની બાઈમેટાલિક સ્ટ્રીપ ગરમીને કારણે વાંકા થઈ જાય છે, જેના કારણે સંપર્કો ડિસ્કનેક્ટ થઈ જાય છે અને પરિણામે થર્મલ ટ્રિપિંગ થાય છે;

● IEC માનક વિવિધ ઓવરલોડ પ્રવાહો માટે ટ્રિપિંગ સમય શ્રેણીને વ્યાખ્યાયિત કરે છે;

● સંદર્ભ પરીક્ષણ પર્યાવરણ તાપમાન 30 °C છે.

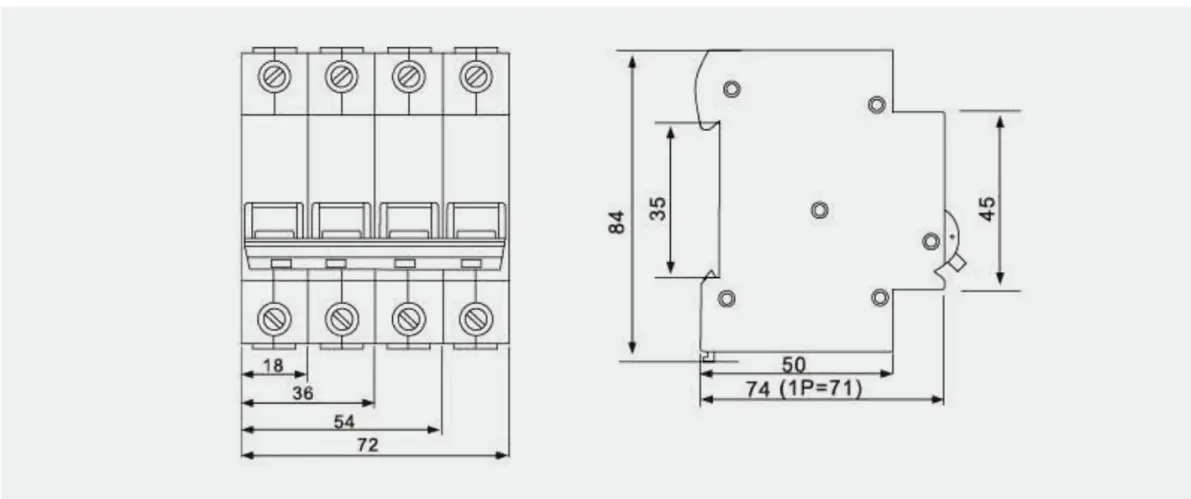

●ઉત્પાદન અને સ્થાપન પરિમાણો(MM)

ઉત્પાદન 25mm ની મહત્તમ કનેક્શન ક્ષમતા સાથે માર્ગદર્શિકા રેલ પર માઉન્ટ થયેલ છે².

ગુણવત્તા નિયંત્રણ

★ ISO9001 પ્રમાણિત ઉત્પાદન: સમગ્ર ઉત્પાદન દરમિયાન સખત ગુણવત્તા વ્યવસ્થાપન સિસ્ટમ

★ વ્યાપક પરીક્ષણ: ટ્રિપિંગ લાક્ષણિકતાઓ, તાપમાનમાં વધારો અને વોલ્ટેજ પરીક્ષણો સહિત 100% નિરીક્ષણ

★ ઘરમાં ઉત્પાદન: 90% મુખ્ય ઘટકો ગુણવત્તા સુસંગતતા માટે આંતરિક રીતે ઉત્પાદિત થાય છે

★ પર્યાવરણીય પરીક્ષણ: ઉચ્ચ/નીચા તાપમાન કામગીરી, ભેજ પ્રતિકાર ચકાસણી

★ વિશ્વસનીયતા ખાતરી: વિસ્તૃત સેવા જીવન માટે લાંબા ગાળાની ટકાઉપણું પરીક્ષણ

પેકેજિંગ અને શિપિંગ

★ માનક નિકાસ પેકેજિંગ: રક્ષણ સાથે લહેરિયું કાર્ટન

★ સ્પષ્ટ લેબલીંગ: મોડલ નંબર, વર્તમાન રેટિંગ, પોલ કાઉન્ટ, જથ્થો અને પ્રમાણપત્ર માહિતી

★ રક્ષણાત્મક પેકેજિંગ: પરિવહન દરમિયાન નુકસાન અટકાવવા માટે 12 યુનિટ માટે જૂથ બોક્સ

★ શિપિંગ વિકલ્પો: સમુદ્ર, હવા અને જમીન પરિવહન માટે યોગ્ય; બલ્ક શિપમેન્ટ માટે ઉપલબ્ધ

★ કસ્ટમ પેકેજિંગ: બ્રાન્ડ ભાગીદારો માટે ઉપલબ્ધ OEM પેકેજિંગ વિકલ્પો

ગ્રાહક સફળતા કેસો

★ CDADA 1P 6kA AC મિનિએચર સર્કિટ બ્રેકરે વિશ્વભરના ગ્રાહકો સાથે લાંબા ગાળાના સહકારની સ્થાપના કરી છે:

★ રેસિડેન્શિયલ પ્રોજેક્ટ્સ: દક્ષિણપૂર્વ એશિયા, મધ્ય પૂર્વ અને દક્ષિણ અમેરિકામાં હાઉસિંગ ડેવલપર્સને સપ્લાય

★ વાણિજ્યિક સ્થાપનો: કોમર્શિયલ બિલ્ડિંગ પ્રોજેક્ટ્સ માટે યુરોપ, આફ્રિકા અને એશિયામાં ઇલેક્ટ્રિકલ કોન્ટ્રાક્ટરો સાથે ભાગીદારી

★ OEM ભાગીદારી: ખાનગી લેબલિંગ અને કસ્ટમાઇઝ્ડ સોલ્યુશન્સ માટે વૈશ્વિક ઇલેક્ટ્રિકલ બ્રાન્ડ્સ સાથે સહયોગ

★ ઔદ્યોગિક એપ્લિકેશન્સ: મશીનરી અને સાધનસામગ્રી સુરક્ષા માટે ઉત્પાદન સુવિધાઓ પૂરી પાડવામાં આવે છે

★ ડિસ્ટ્રીબ્યુટર નેટવર્ક્સ: સ્થાનિક બજારને પહોંચી વળવા માટે 30 થી વધુ દેશોમાં પ્રાદેશિક વિતરકો સાથે કામ કરવું
