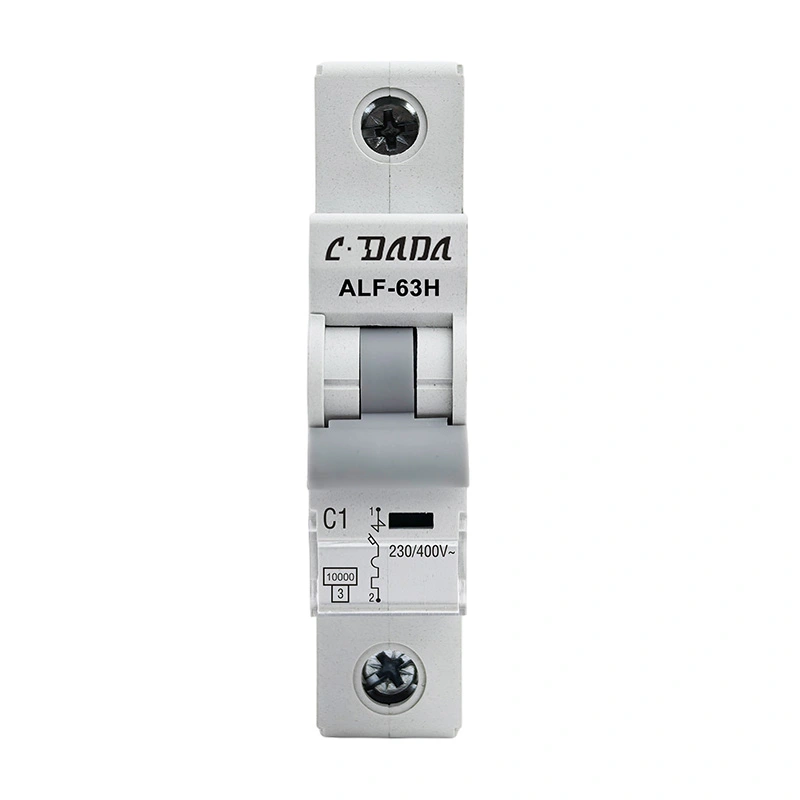

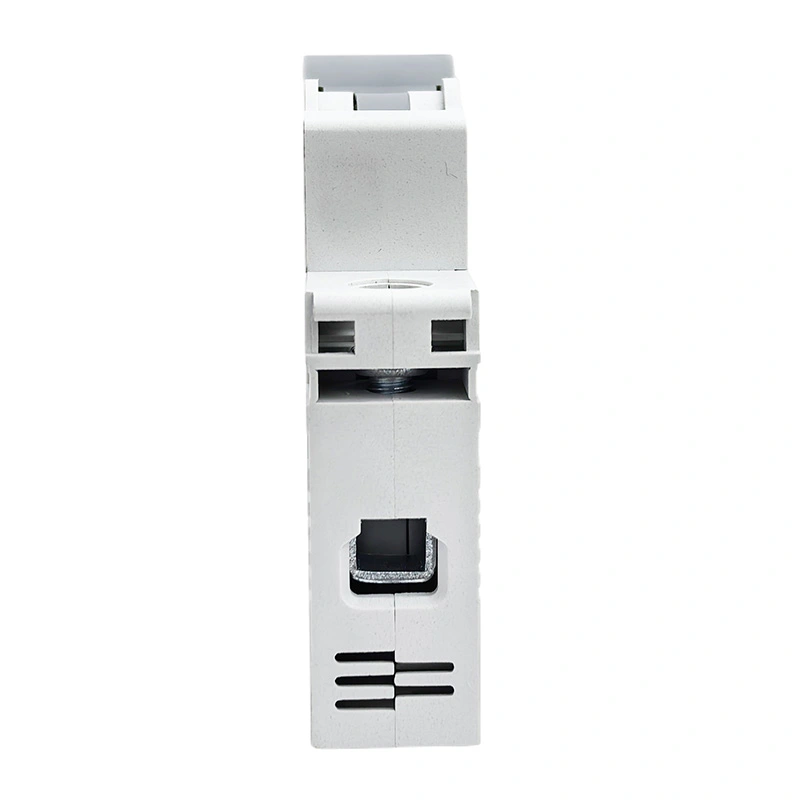

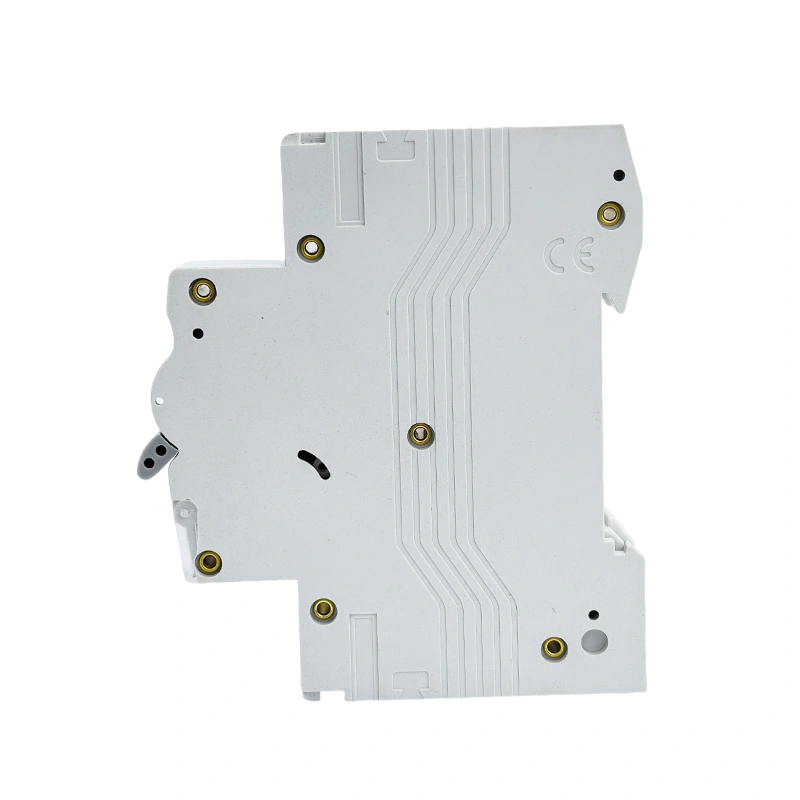

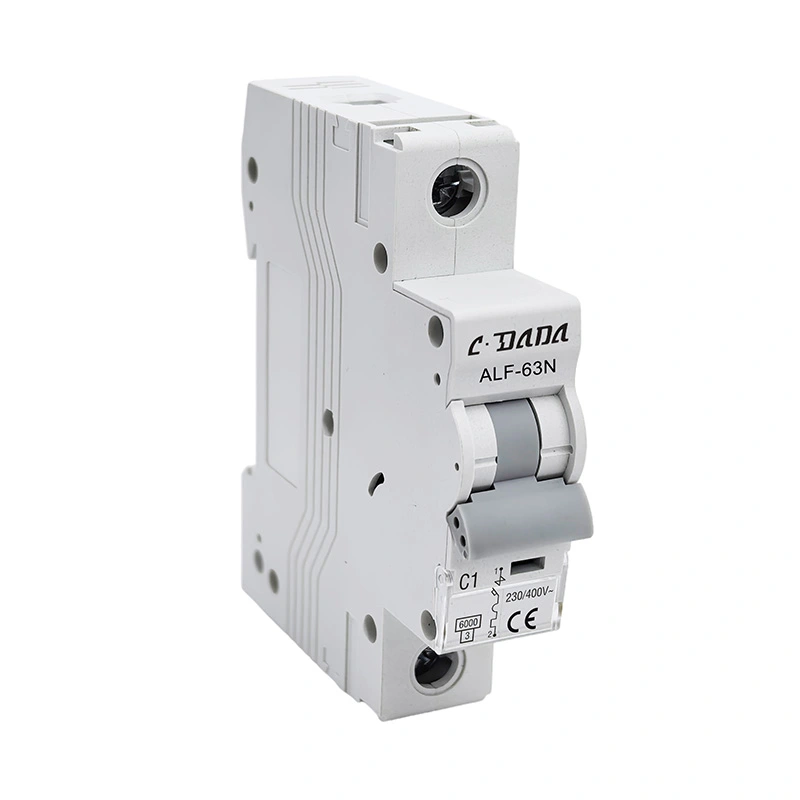

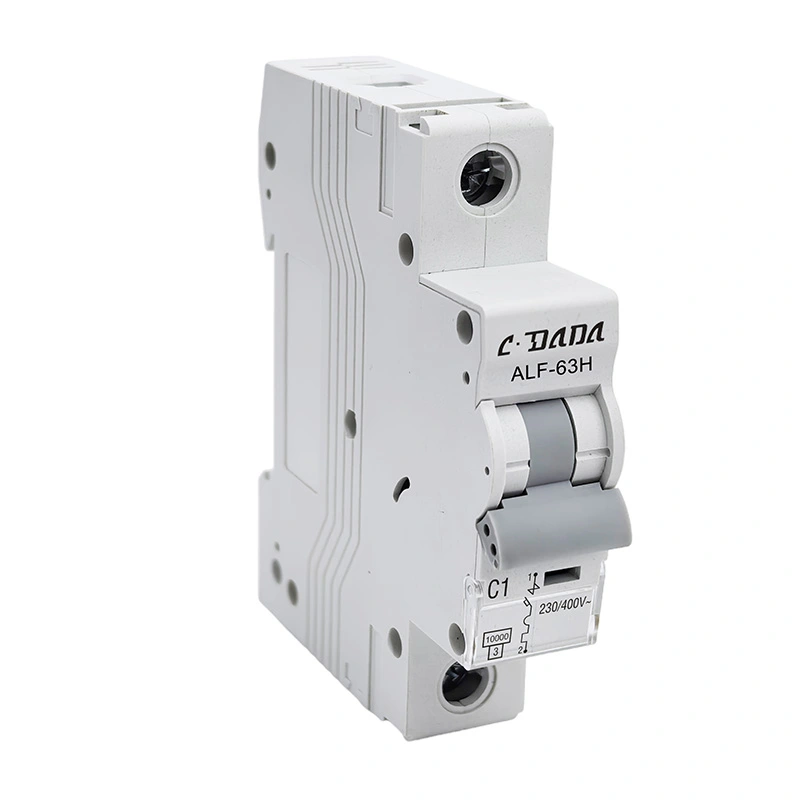

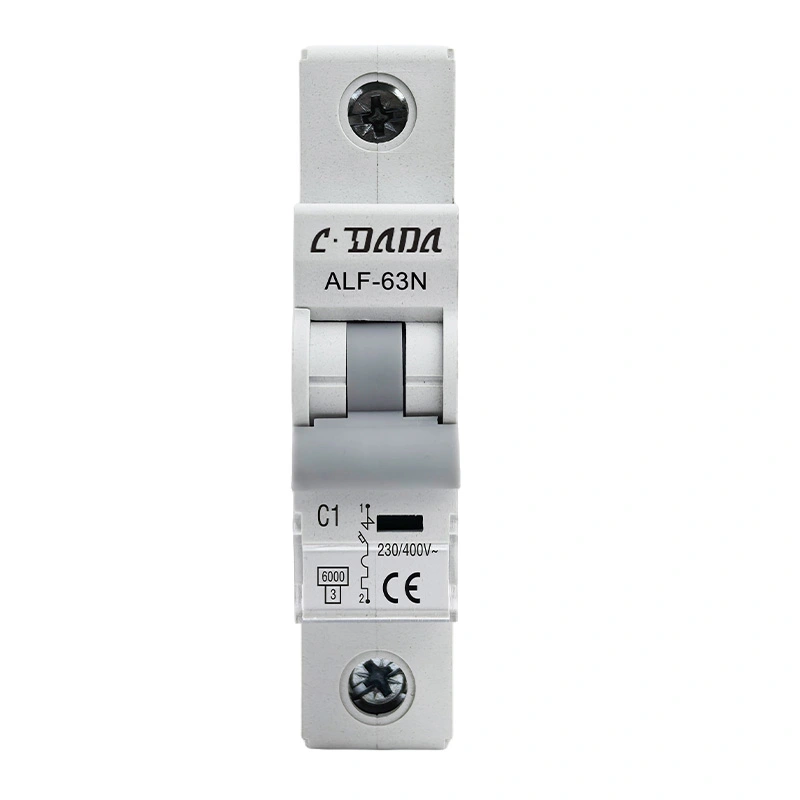

6KA 10kA લઘુચિત્ર સર્કિટ બ્રેકર

ALF-63N/H સિરીઝ હાઇ બ્રેકિંગ 6KA 10kA મિનિએચર સર્કિટ બ્રેકર (MCB), IEC60898 સ્ટાન્ડર્ડને અનુરૂપ છે, MCB વિશ્વસનીય કામગીરી, ચોક્કસ રક્ષણાત્મક કાર્ય, ટૂંકો પ્રકાશન સમય, અને ઉચ્ચ વિરામ ક્ષમતા, નાના વોલ્યુમની લાક્ષણિકતા ધરાવે છે. તે કોન્ટેક્ટર્સ, સ્વીચગિયર અને ઇલેક્ટ્રિક ઉપકરણના ઓવરલોડમાં વ્યાપકપણે ઉપયોગમાં લેવાય છે.

CDADA નો સંપર્ક કરો અને અમને તમારા ઉત્પાદક તરીકે પસંદ કરો, અમે OEM/ODM સેવાઓ પ્રદાન કરી શકીએ છીએ.

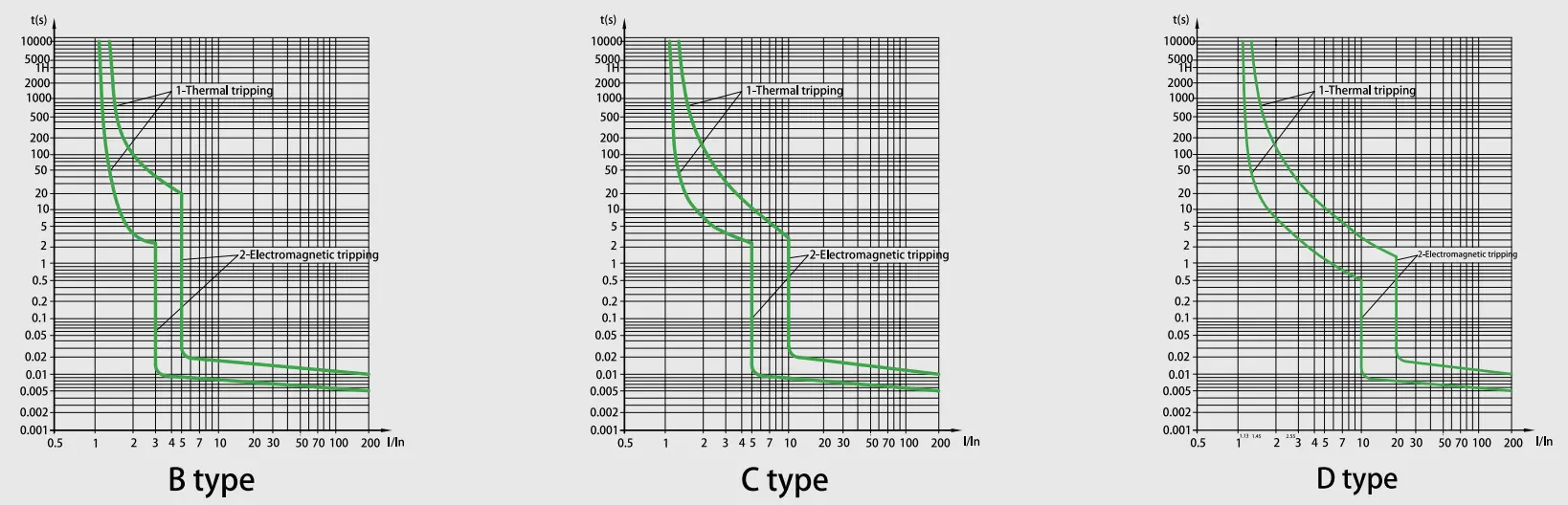

લાક્ષણિકતા વળાંક

ટેકનિકલ સ્પષ્ટીકરણ

ALF-63N/H શ્રેણી 6KA 10kA લઘુચિત્ર સર્કિટ બ્રેકર
ધોરણ	EN/IEC60898-1
બ્રેકિંગ ક્ષમતા(kA)	6,10 પર રાખવામાં આવી છે
રક્ષણ	ઓવરલોડ અને શોર્ટ સર્કિટ સામે
રેટ કરેલ વર્તમાન(A)માં	1,2,3,4,6,10,13,16,20,25,32,40,50,63
રેટ કરેલ વોલ્ટેજ(V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
રેટ કરેલ આવેગ વોલ્ટેજ Uimp(kV) નો સામનો કરે છે	4
રેટ કરેલ ઇન્સ્યુલેશન વોલ્ટેજ Ui(V)	500
ઊર્જા મર્યાદિત કેસ	3
આસપાસનું તાપમાન(℃)	-25~+40, મહત્તમ.95% ભેજ
થર્મલ ઓપરેટિંગ મર્યાદા	1.13xln એક કલાકમાં ટ્રિપિંગ નહીં
	એક કલાકની અંદર 1.45xIn Tripping
મેગ્નેટિક ઓપરેટિંગ	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
ધ્રુવોની સંખ્યા	1P,1P+N,2P,3P,3P+N અને 4P
પ્રવાસનો પ્રકાર	થર્મલ/ચુંબકીય પ્રકાશન
ટર્મિનલ ક્ષમતા	16mm² લવચીક અથવા 25mm² 25A રેટિંગ સુધી સખત
	25mm²લવચીક અથવા 35mm²કઠોર 32A થી 63A રેટિંગ
રક્ષણ ડિગ્રી	IP20
સ્થાપન	35mm DIN રેલ પર માઉન્ટ કરવાનું
પહોળાઈ	ધ્રુવ દીઠ 17.8mm

સર્કિટ બ્રેકર પ્રકાશન લાક્ષણિકતા

ના.	પ્રકાશનનું રેટ કરેલ વર્તમાન(A)	પ્રારંભિક સ્થિતિ	વર્તમાન પરીક્ષણ કરો	નિર્દિષ્ટ સમય	પરિણામ મેળવવાનું છે	ટીકા
1	1-63	ઠંડી સ્થિતિ	1.13માં	t≤1 કલાક	બિન-સફર
2	1-63	અગાઉની કસોટી પર	1.45ln	t<1h	સફર	5s માં નિર્દિષ્ટ મૂલ્ય પર વર્તમાનને સતત સેટ કરી રહ્યું છે
3	ઇન≤32	ઠંડી સ્થિતિ	2.55 ઇંચ	1s	સફર
	માં>32
4	1-63	ઠંડી સ્થિતિ	3માં	t≤0.1 સે	બિન-સફર	બી પ્રકાર
			5ઇંચ	t<0.1 સે	સફર	બી પ્રકાર
			5 10ln માં	t≤0.1 સે	બિન-સફર	સી પ્રકાર
			10માં	t<0.1 સે	સફર	સી પ્રકાર
			20ln	t≤0.1 સે	બિન-સફર	ડી પ્રકાર
				t<0.1 સે	સફર	ડી પ્રકાર

સહનશક્તિ (ઓપરેશન્સ)

શ્રેણી	ઓપરેશન સાયકલ	ઓપરેશન આવર્તન	રેટ કરેલ વર્તમાન
વિદ્યુત સહનશક્તિ	4000	240/કલાક	1-32
		120/ક	40-63
યાંત્રિક સહનશક્તિ	10000	240/કલાક	1-63

લક્ષણો

★ અલ્ટ્રા-હાઈ શોર્ટ-સર્કિટ બ્રેકિંગ કેપેસિટી

અદ્યતન આર્ક કંટ્રોલ ટેક્નોલોજી ઉદ્યોગના ધોરણોની તુલનામાં ઉચ્ચ વિક્ષેપ ક્ષમતા પ્રાપ્ત કરે છે, આત્યંતિક ખામીની સ્થિતિમાં ઔદ્યોગિક-ગ્રેડ ઇલેક્ટ્રિકલ સિસ્ટમ્સ માટે વિશ્વસનીય સુરક્ષાની ખાતરી કરે છે.

★ ડ્યુઅલ-મોડ કનેક્શન ઈન્ટરફેસ

ઇન્ટિગ્રેટેડ હાઇબ્રિડ ટર્મિનલ ડિઝાઇન સખત બસબાર ડોકીંગ અને લવચીક કેબલ ક્લેમ્પિંગ બંનેને સપોર્ટ કરે છે, વાયરિંગનો સમય 40% ઘટાડીને વિવિધ ઇન્સ્ટોલેશન પરિસ્થિતિઓમાં ટૂલ-ફ્રી અનુકૂલનને સક્ષમ કરે છે.

★ લાંબા આયુષ્ય માટે ઊર્જા-સંગ્રહ પદ્ધતિ

10,000 યાંત્રિક ચક્રની સહનશક્તિ સાથે વસંત-સહાયિત ઓપરેટિંગ સિસ્ટમ, જેમાં વસ્ત્રો-વળતર તકનીક છે

★ અદ્યતન સંયુક્ત બિડાણ

સમાવિષ્ટ ફોલ્ટ ઇવેન્ટ્સ માટે ફેમ-રિટાર્કન્ટ, હીટ-રેઝિસ્ટન્ટ અને ઇમ્પલ્સ-પ્રૂફ પ્રોપર્ટીઝ સંકલિત આર્ક-ક્વેન્ચિંગ ચેમ્બર સાથે.

★ ડાયનેમિક વર્તમાન-મર્યાદિત ટોપોલોજી

ઇન્ટેલિજન્ટ લેટ-થ્રુ એનર્જી સપ્રેસન પીક ફોલ્ટ કરંટને 65-80% ઘટાડે છે, 30% એકંદર સિસ્ટમ ખર્ચ ઘટાડવાની સંભાવના સાથે ડાઉનસ્ટ્રીમ ઉપકરણ સ્પષ્ટીકરણ ઑપ્ટિમાઇઝેશનને સક્ષમ કરે છે.

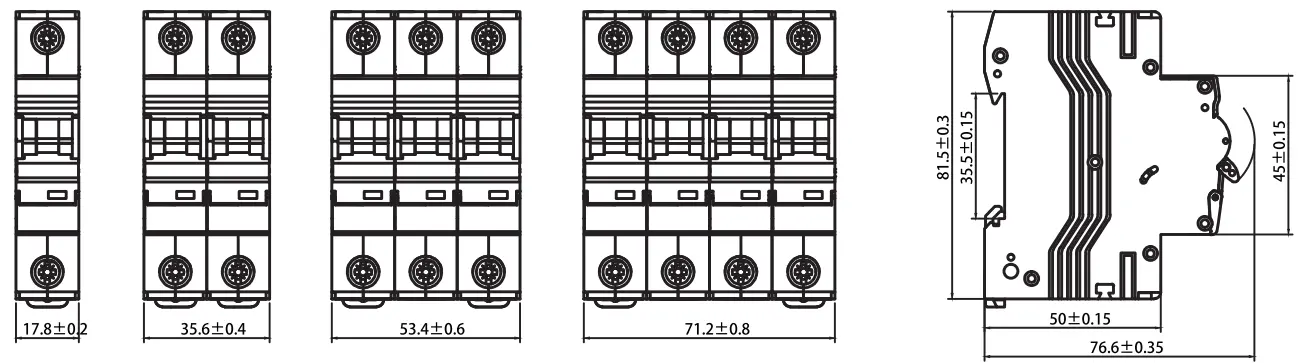

રૂપરેખા પરિમાણો

એપ્લિકેશન દૃશ્યો

★ રહેણાંક: ઘરની સલામતી માટે ગ્રાહક એકમો અને વિતરણ બોર્ડ.

★ ઔદ્યોગિક: સંપર્કકર્તાઓ, સ્વીચગિયર અને ભારે ઇલેક્ટ્રિક ઉપકરણનું રક્ષણ.

★ વાણિજ્યિક: ઓફિસ બિલ્ડીંગ અને શોપિંગ મોલ્સ જેમાં ઉચ્ચ-તૂટવાની વિશ્વસનીયતા જરૂરી છે.

ગુણવત્તા નિયંત્રણ અને પ્રમાણભૂત પરીક્ષણ

★ IEC60898-1 નું પાલન સુનિશ્ચિત કરવા માટે દરેક CDADA MCB સખત પરીક્ષણમાંથી પસાર થાય છે:

★ થર્મલ ટ્રિપિંગ ટેસ્ટ: 1.13In (બિન-ટ્રિપ) અને 1.45In (1 કલાકની અંદર ટ્રિપ) પર ચકાસાયેલું.

★ મેગ્નેટિક ટ્રિપિંગ ટેસ્ટ: B, C અને D લાક્ષણિકતાઓ માટે ચોક્કસ પ્રકાશન પરીક્ષણ.

★ વિદ્યુત સહનશક્તિ: 4,000 ઓપરેશન ચક્ર માટે પરીક્ષણ કરવામાં આવ્યું.

★ યાંત્રિક સહનશક્તિ: 10,000 ચક્ર માટે ચકાસાયેલ.

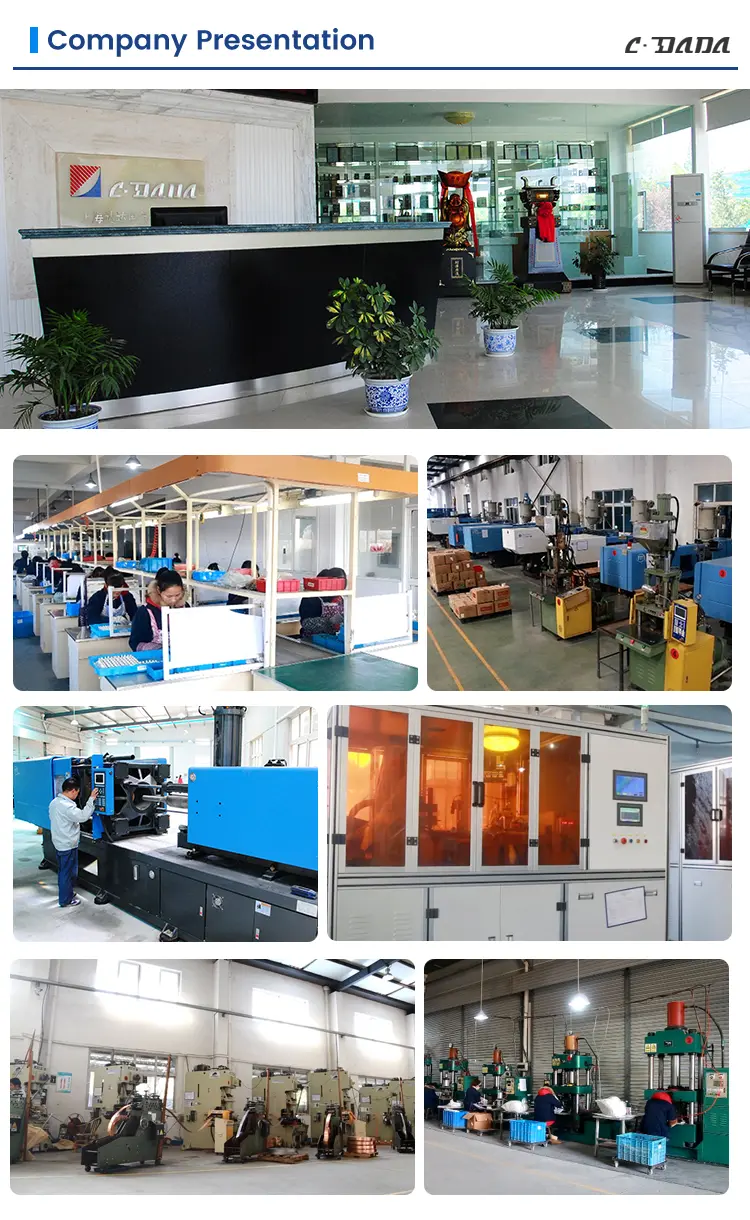

ફેક્ટરી સ્ટ્રેન્થ અને સપોર્ટ

Shanghai DADA Electric Co., Ltd. એ અદ્યતન ઉત્પાદન લાઇન અને વ્યાવસાયિક એન્જિનિયરિંગ ટીમ સાથે અગ્રણી ઉત્પાદક છે. અમે પ્રદાન કરીએ છીએ:

★ વૈશ્વિક બ્રાન્ડ્સ માટે કસ્ટમાઇઝ્ડ OEM/ODM સેવાઓ.

★ શૂન્ય-ખામી ડિલિવરી સુનિશ્ચિત કરવા માટે અત્યાધુનિક પરીક્ષણ સાધનો.

★ વૈશ્વિક લોજિસ્ટિક્સ સપોર્ટ: ઉત્પાદનો સંપૂર્ણ સ્થિતિમાં આવે તેની ખાતરી કરવા માટે દરિયાઈ અને હવાઈ નૂર માટે ઑપ્ટિમાઇઝ્ડ પેકેજિંગ.
