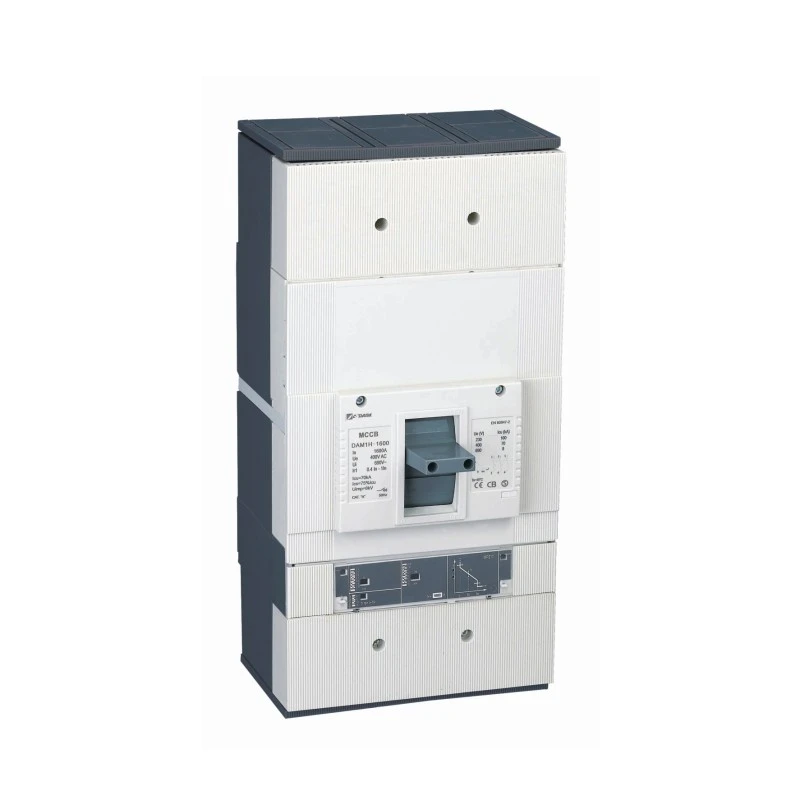

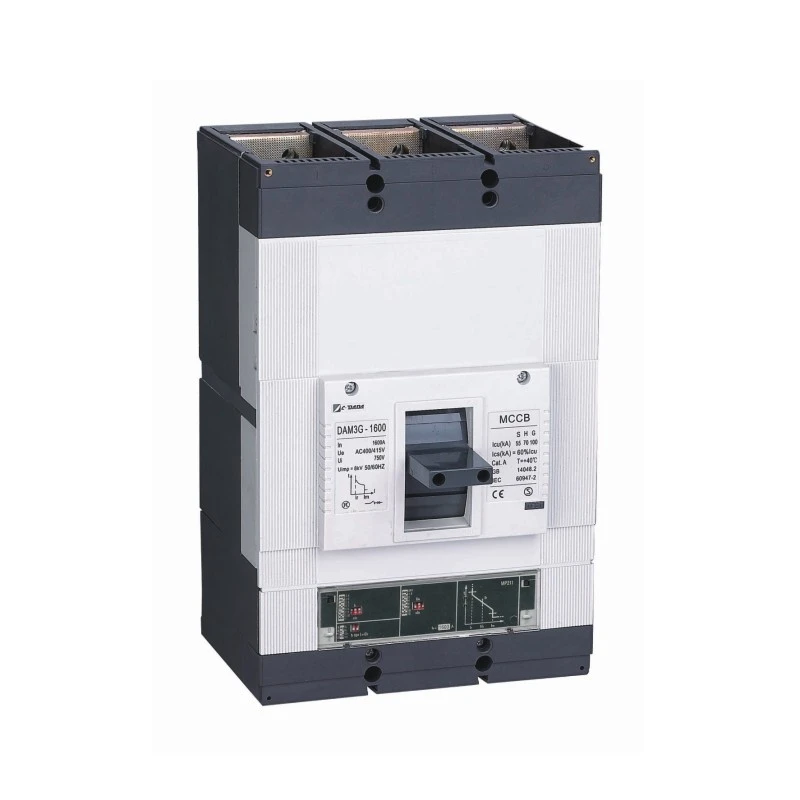

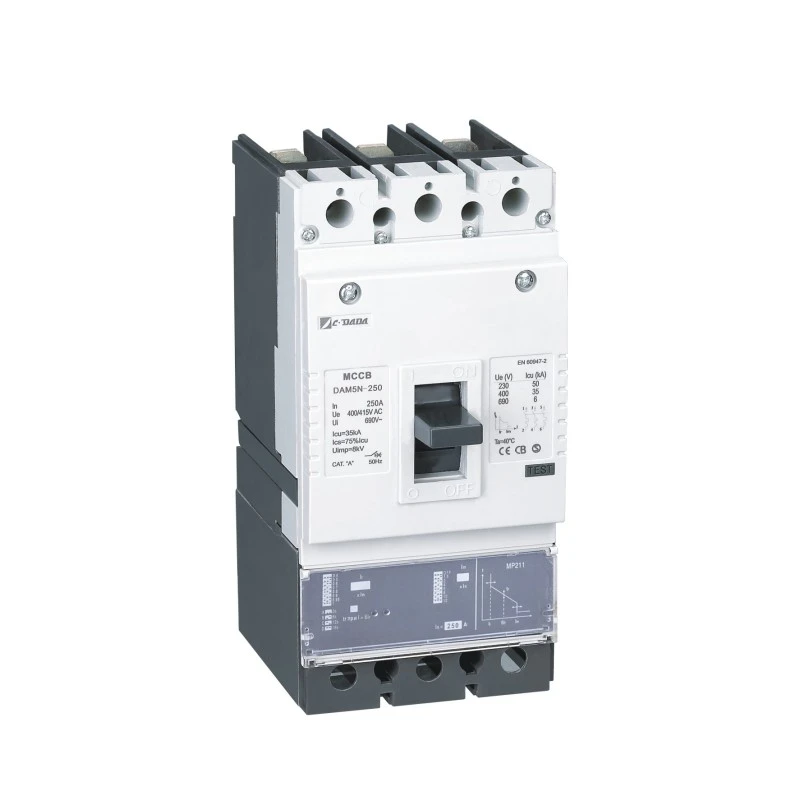

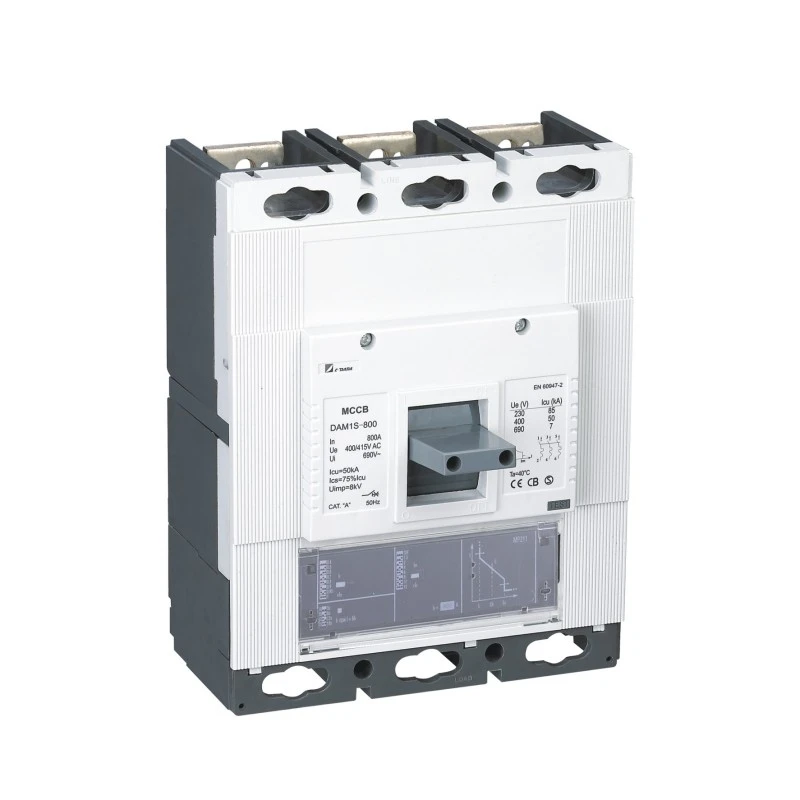

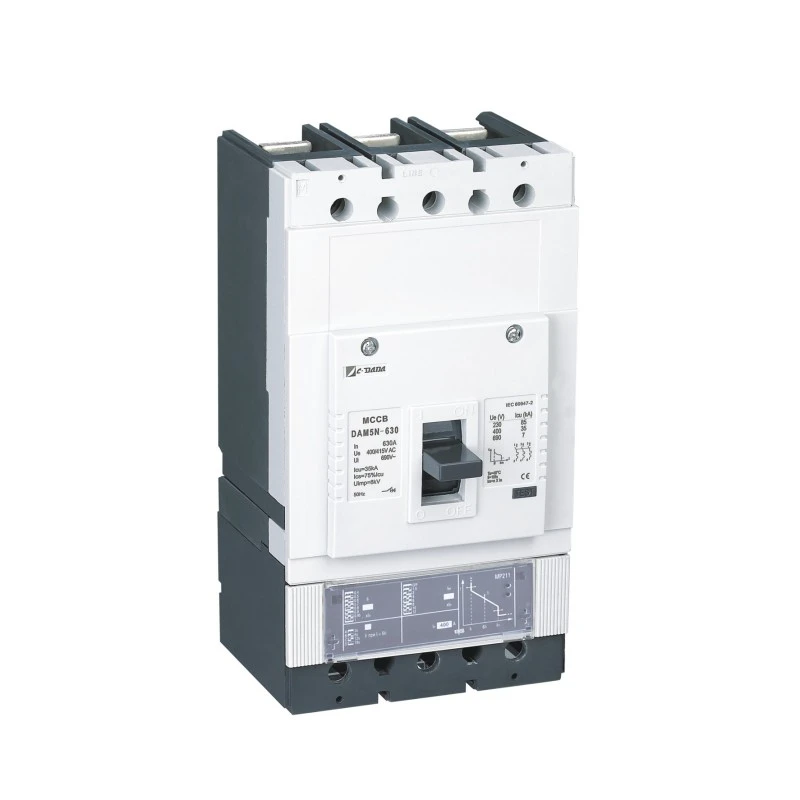

ઇલેક્ટ્રોનિક પ્રકાર મોલ્ડેડ કેસ સર્કિટ બ્રેકર

ચોકસાઇ, બુદ્ધિમત્તા અને વિશ્વસનીયતાની માંગ કરતી આધુનિક પાવર સિસ્ટમ્સ માટે, Shanghai DADA Electric CO., LTD દ્વારા ઇલેક્ટ્રોનિક પ્રકાર મોલ્ડેડ કેસ સર્કિટ બ્રેકર. લો-વોલ્ટેજ પ્રોટેક્શનમાં નવું ધોરણ સેટ કરે છે. પરંપરાગત થર્મલ-મેગ્નેટિક બ્રેકર્સથી વિપરીત, આ બુદ્ધિશાળી MCCB અત્યંત સચોટ, પ્રોગ્રામેબલ ઓવરકરન્ટ પ્રોટેક્શન - આસપાસના તાપમાનની વધઘટ સામે પ્રતિરક્ષા આપવા માટે માઇક્રોપ્રોસેસર-આધારિત ઇલેક્ટ્રોનિક ટ્રિપ યુનિટનો ઉપયોગ કરે છે.

40% થી 100% ઇન (થર્મલ) અને 1.5× થી 12× ઇન (ચુંબકીય) સુધી એડજસ્ટેબલ સેટિંગ્સ સાથે, તે ડેટા સેન્ટર્સ, ઔદ્યોગિક પ્લાન્ટ્સ, હોસ્પિટલો અને રિન્યુએબલ એનર્જી સિસ્ટમ્સમાં જટિલ સંકલન માટે અજોડ લવચીકતા પ્રદાન કરે છે. 400V/415V પર 100A થી 1600A સુધી રેટ કરેલ, તે અદ્યતન કાર્યક્ષમતા સાથે કોમ્પેક્ટ ડિઝાઇનને જોડે છે-અને આત્યંતિક ખામીઓ દરમિયાન નિષ્ફળ-સલામત ડાયરેક્ટ-ટ્રીપનો સમાવેશ કરે છે, ભલે ઇલેક્ટ્રોનિક્સ નિષ્ફળ જાય.

મુખ્ય વિશિષ્ટતાઓ

મોડલ: CDADA DAM2 / DE સિરીઝ (ઇલેક્ટ્રોનિક પ્રકાર મોલ્ડેડ કેસ સર્કિટ બ્રેકર)

પ્રકાર: ઇલેક્ટ્રોનિક મોલ્ડેડ કેસ સર્કિટ બ્રેકર

ધ્રુવો: 3P / 4P

રેટ કરેલ વોલ્ટેજ (Ue): 400V / 415V AC

રેટ કરેલ વર્તમાન (માં): 100A – 1600A

ટ્રિપ યુનિટ: માઇક્રોપ્રોસેસર-આધારિત ઇલેક્ટ્રોનિક પ્રકાશન

થર્મલ એડજસ્ટમેન્ટ (Ir): 40% - 100% In

મેગ્નેટિક એડજસ્ટમેન્ટ (Im): 1.5× – 12× In

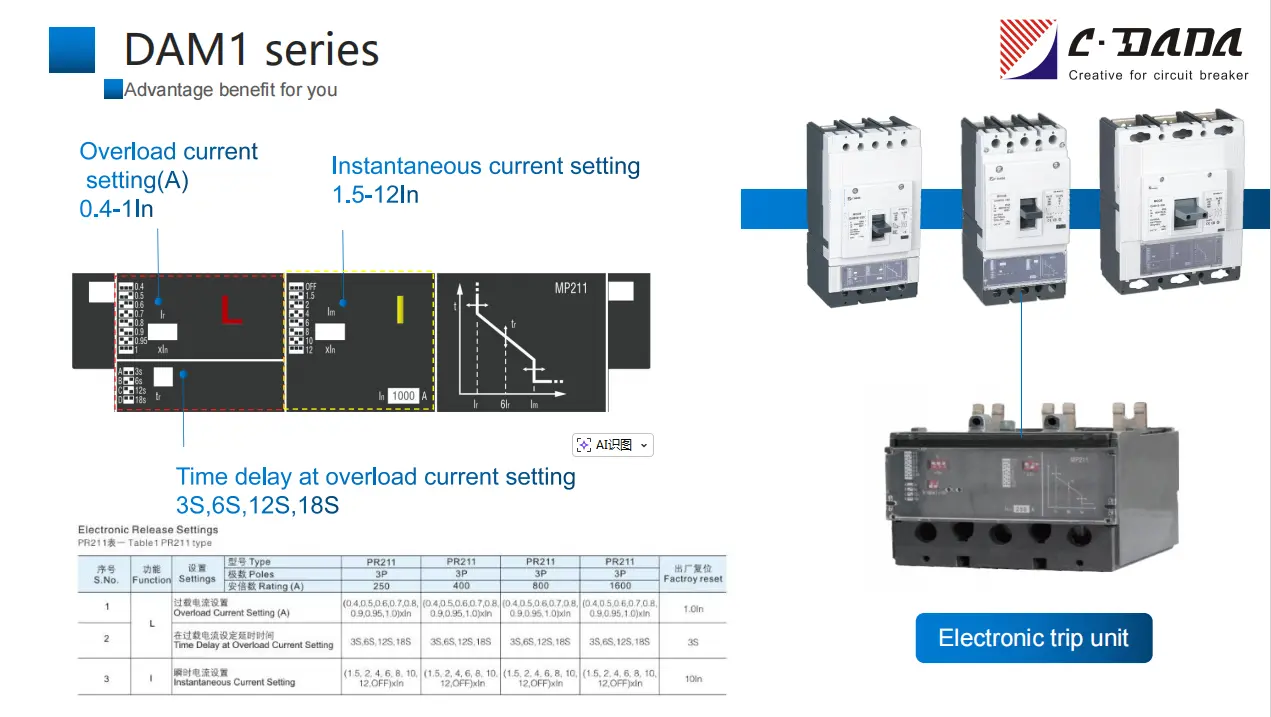

ફાયદા

★ વિશાળ શ્રેણી:100A થી 1600A(AC)

★ કોમ્પેક્ટ પરિમાણો

★ એડજસ્ટેબલ થર્મલ સેટિંગ(40-100%)માં.

★ એડજસ્ટેબલ મેગ્નેટિક સેટિંગ(1.5-12 વખત)માં.

★ ટ્રીપ બટનની જોગવાઈ પર દબાણ કરો.

★ મુખ્ય અને આર્કિંગ સંપર્કોને અલગ કરો

★ એક્સેસરીઝની વિશાળ શ્રેણી.

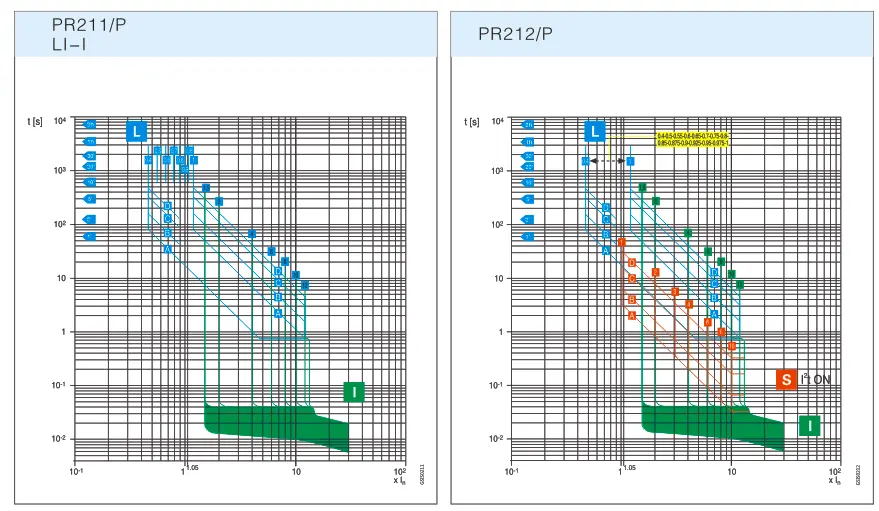

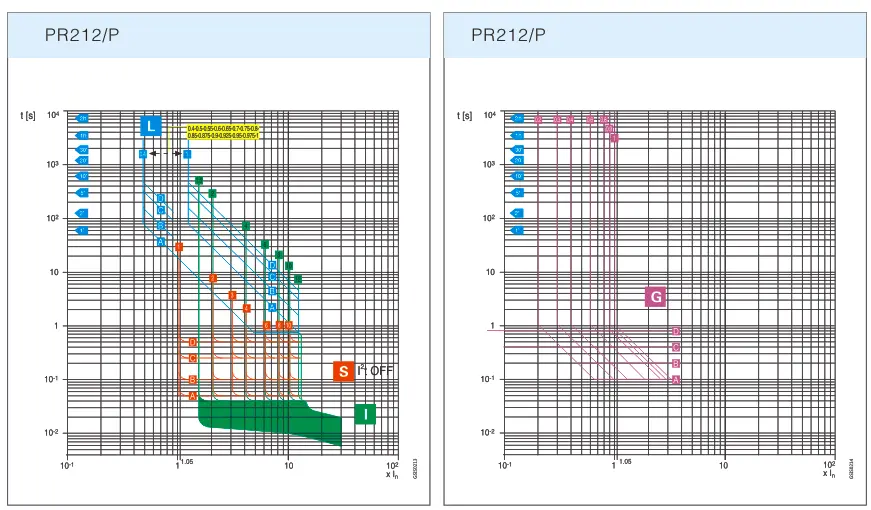

ઇલેક્ટ્રોનિક પ્રકાશન લાક્ષણિકતા વળાંક

વિદ્યુત પરિમાણો

કોષ્ટક 1 PR211 પ્રકાર

એસ.નં.

કાર્ય

સેટિંગ્સ

પ્રકાર

PR211

PR211

PR211

PR211

ફેક્ટરોય રીસેટ

ધ્રુવો

3પી

3પી

3પી

3પી

રેટિંગ (A)

250

400

800

1600

1

L

ઓવરલોડ વર્તમાન સેટિંગ (A)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

1.0 ઇંચ

2

ઓવરલોડ વર્તમાન સેટિંગ પર સમય વિલંબ

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3એસ

3

I

ત્વરિત વર્તમાન સેટિંગ

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

10માં

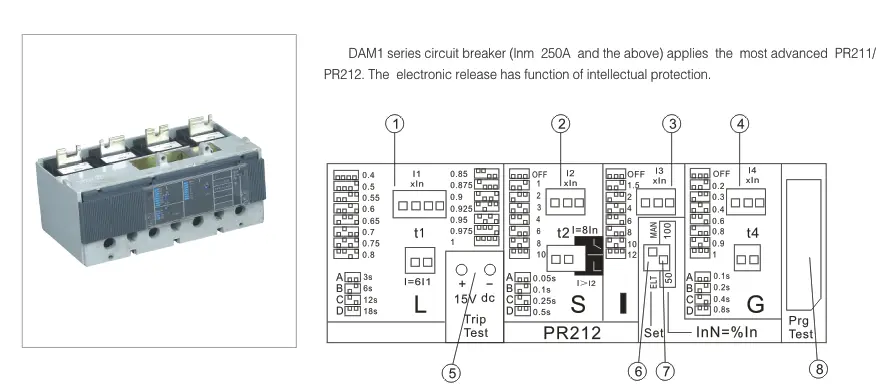

કોષ્ટક 2 PR212 પ્રકાર

એસ.નં.

કાર્ય

સેટિંગ્સ

પ્રકાર

PR212

PR212

PR212

PR212

ફેક્ટરોય રીસેટ

ધ્રુવો

3પી

3પી

3પી

3પી

રેટિંગ (A)

250

400/630

800

1600

1

L

ઓવરલોડ વર્તમાન સેટિંગ (A)

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

1.0 ઇંચ

2

ઓવરલોડ વર્તમાન સેટિંગ પર સમય વિલંબ

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3એસ

3

S

ટૂંકું - સર્કિટ વર્તમાન સેટિંગ (A)

(1, 2, 3, 4, 6, 8, 10，OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

6માં

4

શોર્ટ સર્કિટ વર્તમાન સેટિંગ પર સમય વિલંબ

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.1 એસ

5

I

ત્વરિત વર્તમાન સેટિંગ

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

10માં

6

G

ગ્રાઉન્ડ ફોલ્ટ વર્તમાન સેટિંગ (A)

(0.2,0.3,0.4, 0.6,0.8,0.9,1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9,1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9,1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9,1.0, OFF)xIn

1.0 ઇંચ

7

ગ્રાઉન્ડ ફોલ્ટ સેટિંગ પર સમય વિલંબ

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.4 એસ

8

ઇલેક્ટ્રિક અથવા ઇલેક્ટ્રોનિક પરિમાણો સેટની પસંદગી

ફંક્શન SET (ELT/MAN સ્વિચ કરો)

9

શૂન્ય લાઇનના ડિપ સ્વીચના પરિમાણો સેટ કરવા માટે વપરાય છે

InN=%In, 50/100 પર સ્વિચ કરો

10

કનેક્શન માપન ઉપકરણ માટે સોકેટ

પેનલ સોકેટ

શા માટે CDADA ઇલેક્ટ્રોનિક MCCB પસંદ કરો?

★ સાચી બુદ્ધિ, માત્ર ઓટોમેશન નહીં
માઇક્રોપ્રોસેસર સતત વર્તમાન વેવફોર્મ્સનું વિશ્લેષણ કરે છે, ચોક્કસ વિપરિત-સમય, ચોક્કસ-સમય અને ત્વરિત રક્ષણને સક્ષમ કરે છે - ગરમી અથવા વૃદ્ધત્વને કારણે કોઈ ડ્રિફ્ટ વિના.

★ નિષ્ફળ-સલામત ડિઝાઇન
જો ઇલેક્ટ્રોનિક સર્કિટ નિષ્ફળ જાય તો પણ, ડાયરેક્ટ ઇલેક્ટ્રોમેગ્નેટિક લેચ ગંભીર શોર્ટ સર્કિટ દરમિયાન બ્રેકર ટ્રિપ્સની ખાતરી કરે છે - IEC 60947-2 સલામતી રીડન્ડન્સી જરૂરિયાતોને પૂર્ણ કરે છે.

★ સુપિરિયર કોઓર્ડિનેશન
અલ્ટ્રા-વાઇડ એડજસ્ટમેન્ટ રેન્જ (40–100% Ir, 1.5–12× Im) અપસ્ટ્રીમ/ડાઉનસ્ટ્રીમ ઉપકરણો સાથે સંપૂર્ણ સંકલનને મંજૂરી આપે છે - આઉટેજ ઝોનને ઘટાડે છે.

★ ફ્યુચર-પ્રૂફ ઇન્ફ્રાસ્ટ્રક્ચર
બિલ્ડિંગ મેનેજમેન્ટ સિસ્ટમ્સ (BMS) અથવા સ્માર્ટ ગ્રીડમાં એકીકરણ માટે વૈકલ્પિક કમ્યુનિકેશન મોડ્યુલ્સ (Modbus RTU, Profibus) સાથે સુસંગત.

★ વૈશ્વિક ગુણવત્તા, સ્પર્ધાત્મક કિંમત
શાંઘાઈમાં ISO 9001 હેઠળ ઉત્પાદિત, આંતરરાષ્ટ્રીય પ્રમાણપત્રો સાથે- એશિયન ખર્ચ કાર્યક્ષમતા પર યુરોપિયન-સ્તરની કામગીરી પ્રદાન કરે છે.

★ અમારી પાસે ઉત્પાદન વિકાસ, સુધારણા અને કસ્ટમાઇઝેશન પર ધ્યાન કેન્દ્રિત કરતી 15 એન્જિનિયરોની સમર્પિત ટીમ છે.

આદર્શ કાર્યક્રમો

ડેટા સેન્ટર્સ: ચોક્કસ પસંદગીયુક્ત ટ્રિપિંગ સાથે કાસ્કેડિંગ નિષ્ફળતાઓને અટકાવો

હોસ્પિટલો: જીવન-સહાયક પ્રણાલીઓ માટે અવિરત શક્તિની ખાતરી કરો

ઔદ્યોગિક ઓટોમેશન: VFDs, સોફ્ટ સ્ટાર્ટર્સ અને રોબોટિક્સ સાથે સંકલન કરો

સોલાર/વિન્ડ ફાર્મ્સ: વેરિયેબલ જનરેશન પ્રોફાઇલ્સને અનુકૂલન કરો

સ્માર્ટ કોમર્શિયલ બિલ્ડીંગ્સ: વધારાના મીટર વગર ઊર્જા મોનીટરીંગ સક્ષમ કરો

વારંવાર પૂછાતા પ્રશ્નો (FAQ)

Q1: ઇલેક્ટ્રોનિક MCCB ને થર્મલ-મેગ્નેટિક કરતા અલગ શું બનાવે છે?

A1: ઇલેક્ટ્રોનિક પ્રકાર મોલ્ડેડ કેસ સર્કિટ બ્રેકર્સ ઉચ્ચ ચોકસાઇ સાથે વર્તમાન અને ટ્રિગર ટ્રિગરનું વિશ્લેષણ કરવા માઇક્રોપ્રોસેસરનો ઉપયોગ કરે છે. તેઓ આસપાસના તાપમાનથી પ્રભાવિત થતા નથી, વ્યાપક ગોઠવણ રેન્જ ઓફર કરે છે અને લોડ ડેટા લોગિંગ પ્રદાન કરી શકે છે - બાયમેટલ/સોલેનોઇડ-આધારિત થર્મલ-મેગ્નેટિક પ્રકારોથી વિપરીત.

Q2: શું 1600A ઇલેક્ટ્રોનિક MCCB 4-પોલ કન્ફિગરેશનમાં ઉપલબ્ધ છે?

A2: હા—250A થી 1600A સુધીના તમામ CDADA ઇલેક્ટ્રોનિક MCCB 3P અને 4P બંને વર્ઝનમાં ઉપલબ્ધ છે.

Q3: જો શોર્ટ સર્કિટ દરમિયાન ઇલેક્ટ્રોનિક ટ્રિપ યુનિટ નિષ્ફળ જાય તો શું થાય?

A3: બ્રેકરમાં યાંત્રિક બેકઅપનો સમાવેશ થાય છે: ભારે ફોલ્ટ કરંટ (>12×In) દરમિયાન, ચુંબકીય લેચ ડાયરેક્ટ ઓપનિંગને ટ્રિગર કરે છે - ઇલેક્ટ્રોનિક્સ ઑફલાઇન સાથે પણ સલામતીની ખાતરી કરે છે.

Q4: શું હું રીઅલ-ટાઇમ વર્તમાન મૂલ્યોનું નિરીક્ષણ કરી શકું?

A4: હા—ઈલેક્ટ્રોનિક ટ્રિપ યુનિટ, ઉર્જા વ્યવસ્થાપન માટે ઉપયોગી, પસંદ કરી શકાય તેવા સમયની વિન્ડો (દા.ત., 24 કલાક) પર તાત્કાલિક, મહત્તમ, ન્યૂનતમ અને સરેરાશ પ્રવાહ દર્શાવે છે.

Q5: શા માટે અન્ય બુદ્ધિશાળી MCCB બ્રાન્ડ્સ કરતાં CDADA પસંદ કરો?

A5: CDADA ઑફર કરે છે:

● સાચી દ્વિ-શ્રેણી ગોઠવણક્ષમતા (ઘણા સ્પર્ધકો Im ને ≤10× સુધી મર્યાદિત કરે છે)

● નિષ્ફળ-સલામત મિકેનિકલ બેકઅપ (તમામ "ઇલેક્ટ્રોનિક" MCCB પાસે આ નથી)

● કોમ્પેક્ટ કદ—સુધારા વિના લેગસી પેનલ્સને બંધબેસે છે

● મજબૂત વૈશ્વિક પ્રમાણપત્ર પોર્ટફોલિયો (ASTA, KEMA, CE)

● અંગ્રેજીમાં તકનીકી સપોર્ટ સાથે OEM-મૈત્રીપૂર્ણ કિંમતો
