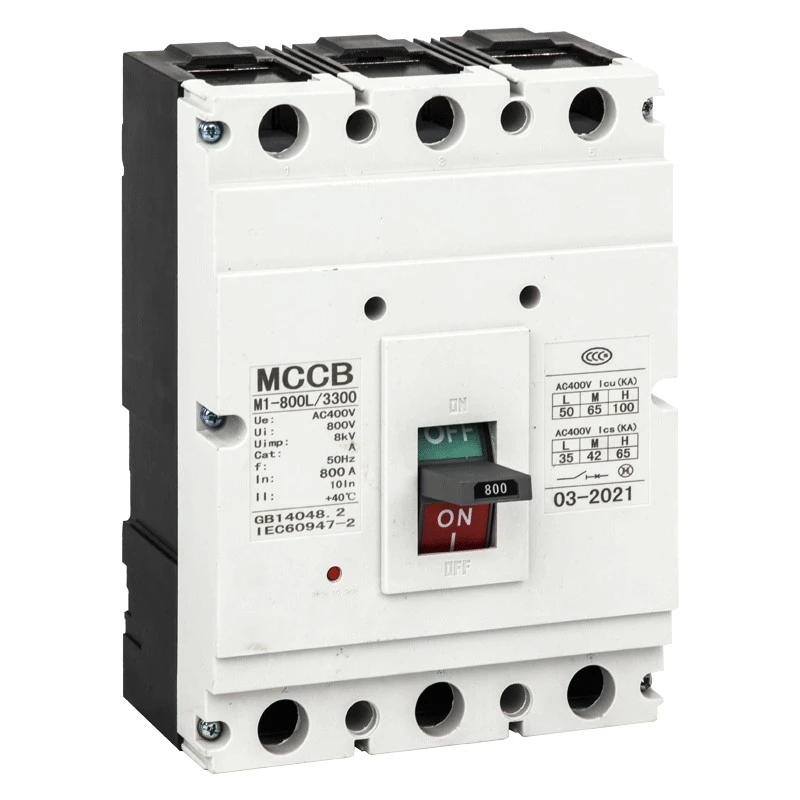

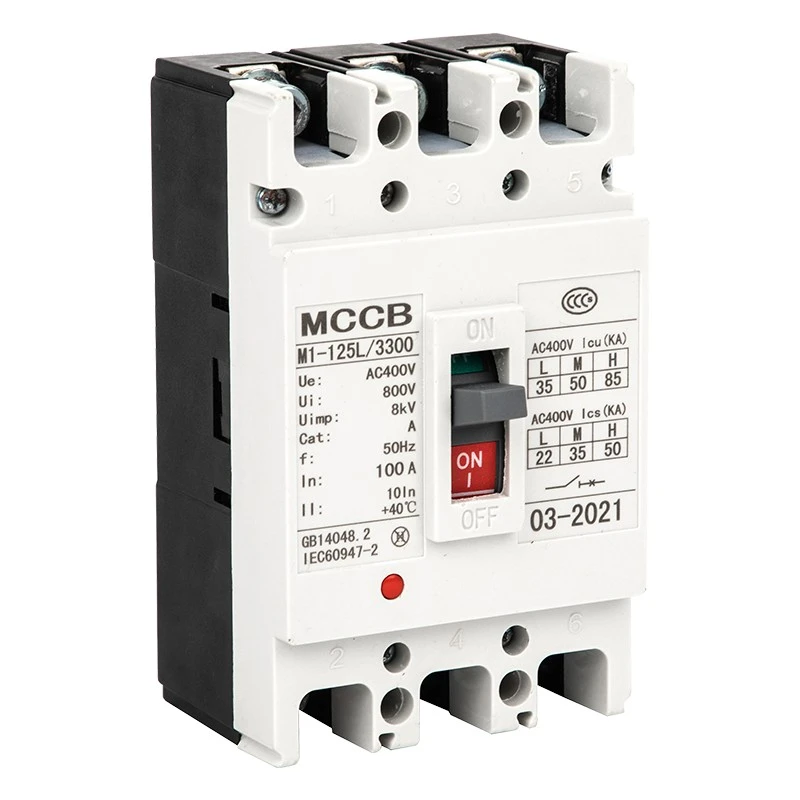

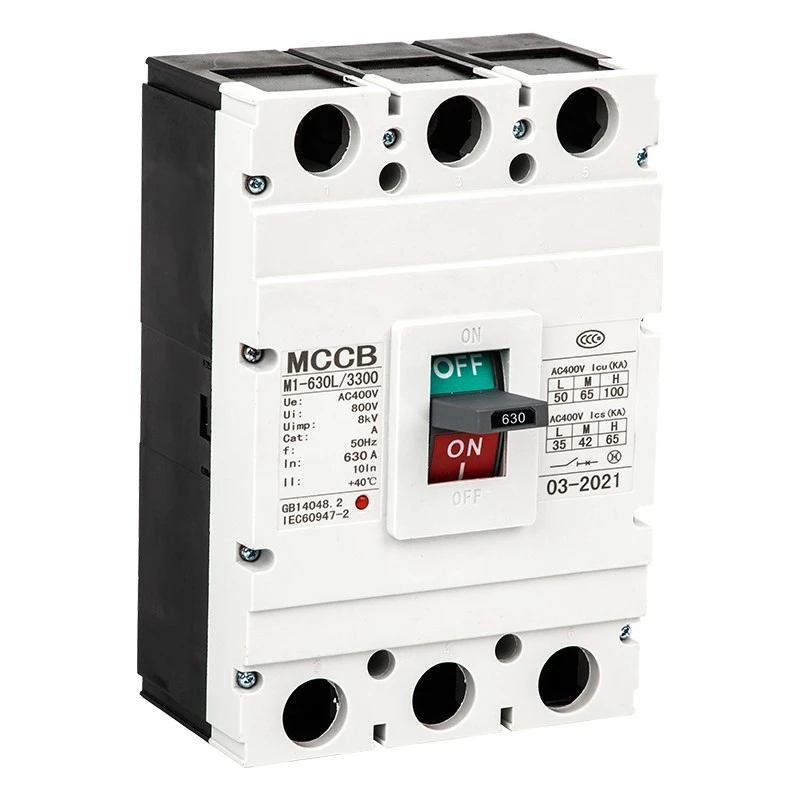

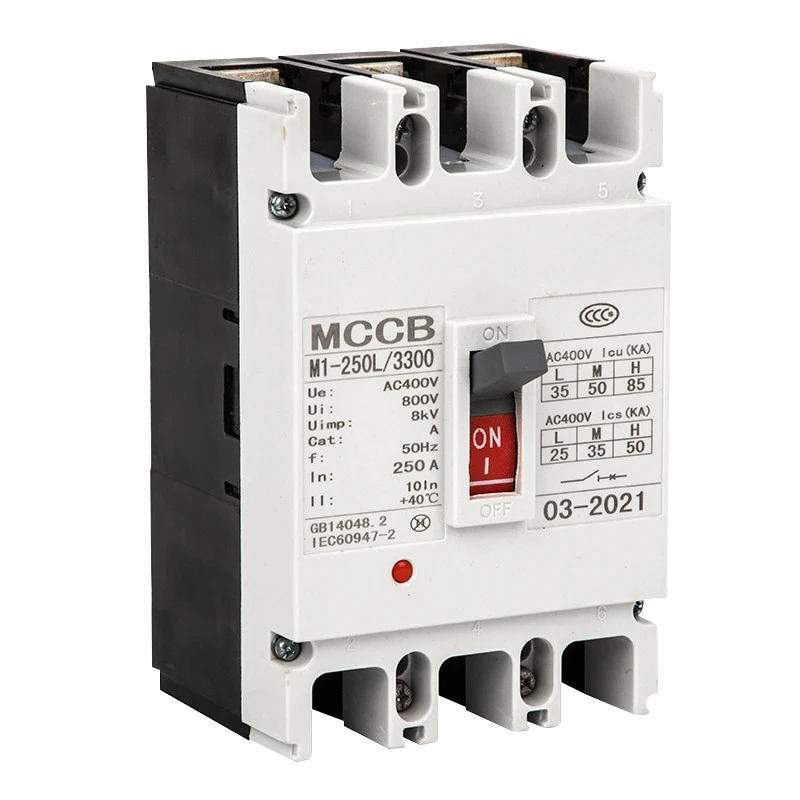

CM1 મોલ્ડેડ કેસ સર્કિટ બ્રેકર
Model:DAM2 (CM1) Series
આ CDADA CM1 મોલ્ડેડ કેસ સર્કિટ બ્રેકર (MCCB) બલ્ક પ્રોક્યોરમેન્ટ માટે બનાવવામાં આવ્યું છે, જેમાં IEC60947-2 પ્રમાણપત્ર અને ઔદ્યોગિક પાવર સિસ્ટમ્સ માટે સ્થિર કામગીરી છે. CM1 MCCB ઉચ્ચ-શક્તિની રચના અને વિશ્વસનીય ટ્રિપિંગ મિકેનિઝમનો ઉપયોગ કરે છે, જે ઇન્સ્ટોલ અને જાળવવામાં સરળ છે. તે ટકાઉ ડિઝાઇન સાથે બુદ્ધિશાળી સુરક્ષાને જોડે છે, પાવર ડિસ્ટ્રિબ્યુશન અને ભારે ઔદ્યોગિક એપ્લિકેશન્સમાં લાંબા સેવા જીવનની ખાતરી આપે છે.
આ DAM2 (CM1) શ્રેણી CM1 મોલ્ડેડ કેસ સર્કિટ બ્રેકર એ ઉચ્ચ-પ્રદર્શન લો-વોલ્ટેજ સંરક્ષણ ઉપકરણ છે જેનું ઉત્પાદન શાંઘાઈ DADA ઇલેક્ટ્રિક કો., લિ., ચીનમાં વિશ્વસનીય ઉત્પાદક અને સપ્લાયર દ્વારા કરવામાં આવે છે. 800V સુધીના રેટેડ ઇન્સ્યુલેશન વોલ્ટેજ સાથે, રેટ કરેલ વર્કિંગ વોલ્ટેજ 400V/690V, અને 63A થી 1600A સુધી રેટ કરેલ વર્તમાન, તે પાવર ડિસ્ટ્રિબ્યુશન, સર્કિટ પ્રોટેક્શન, મોટર કંટ્રોલ અને અવારનવાર સ્વિચિંગ માટે વ્યાપકપણે ઉપયોગમાં લેવાય છે.
આ શ્રેણી ઊભી અને આડી ઇન્સ્ટોલેશનને સપોર્ટ કરે છે, IEC60947-2 સ્ટાન્ડર્ડનું પાલન કરે છે અને પાવર સાધનો માટે સંપૂર્ણ ઓવરલોડ, શોર્ટ-સર્કિટ અને અંડર-વોલ્ટેજ સુરક્ષા પ્રદાન કરે છે.
ઉત્પાદન લક્ષણો
★ રેટ કરેલ ઇન્સ્યુલેશન વોલ્ટેજ: 800V; વર્કિંગ વોલ્ટેજ: 400V/690V
★ વર્તમાન શ્રેણી: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A
★ બ્રેકિંગ કેપેસિટી: એલ સ્ટાન્ડર્ડ, એમ મિડિયમ, એચ હાઈ બ્રેકિંગ પ્રકાર
★ થર્મલ-મેગ્નેટિક અને ઇલેક્ટ્રોમેગ્નેટિક ડ્યુઅલ રિલીઝ મોડ્સ
★ વર્ટિકલ / હોરીઝોન્ટલ ઇન્સ્ટોલેશન, આઇસોલેશન ઉપયોગ માટે યોગ્ય
★ વિશાળ આસપાસના તાપમાન શ્રેણી: -5℃~+40℃
★ ઊંચાઈ ≤2000m, પ્રદૂષણ ડિગ્રી 3
અરજીઓ
CDADA CM1 મોલ્ડેડ કેસ સર્કિટ બ્રેકર ઔદ્યોગિક અને નાગરિક વીજ વિતરણ પ્રણાલીઓમાં વ્યાપકપણે લાગુ થાય છે, જેમાં ફેક્ટરીઓ, ઇમારતો, ડેટા સેન્ટર્સ, પાવર સ્ટેશન્સ, ઇન્ફ્રાસ્ટ્રક્ચર, યાંત્રિક સાધનો અને પાવર ડિસ્ટ્રિબ્યુશન કેબિનેટ્સનો સમાવેશ થાય છે. તેનો ઉપયોગ મોટર સંરક્ષણ, સર્કિટ રૂપાંતરણ અને બાંધકામ, ધાતુશાસ્ત્ર, પેટ્રોકેમિકલ અને અન્ય ઉદ્યોગોમાં સલામત વીજ પુરવઠા માટે પણ થાય છે.
ટેકનિકલ પરિમાણો
★ ધોરણો: IEC60947-2, GB14048.2
★ આવર્તન: AC 50Hz/60Hz
★ ધ્રુવ: 1P,2P, 3P, 4P
★ પ્રકાશન: થર્મલ-મેગ્નેટિક (ડબલ), ઇલેક્ટ્રોમેગ્નેટિક (ત્વરિત)
★ તાત્કાલિક સેટિંગ: વિતરણ પ્રકાર 10In±20%; મોટર પ્રકાર 12In±20%
★ ઇન્સ્ટોલેશન: ફ્રન્ટ વાયરિંગ, રીઅર વાયરિંગ, પ્લગ-ઇન પ્રકાર
★ ઓપરેશન: મેન્યુઅલ, ઇલેક્ટ્રિક ઓપરેટિંગ મિકેનિઝમ
|
મોડલ |
ધ્રુવ |
રેટ કરેલ વર્તમાન (A) |
રેટ કર્યું સંચાલન વોલ્ટેજ (વી) |
રેટ કર્યું ઇન્સ્યુલેશન વોલ્ટેજ (વી) |
રેટેડ અલ્ટીમેટ શોર્ટ-સર્કિટ બ્રેકિંગ કેપેસિટી (ICU) |
ફ્લેશઓવર અંતર (મીમી) |
||
|
ટેસ્ટ વોલ્ટેજ (વી) |
આઈસીયુ (kA) |
Ics (kA) |
||||||
|
DAM2L-63 |
3 |
10, 16, 20, 25, 32, 40, 50, 63 |
400 |
500 |
400×1.10 |
25 |
18 |
0 |
|
DAM2M-63 |
3, 4 |
50 |
35 |
|||||
|
DAM2L-100 |
3, 4 |
16, 20, 25, 32, 40, 50, 63, 80, 100 |
400 |
800 |
30 |
22 |
≤50 |
|
|
DAM2M-100 |
2, 3, 4 |
50 |
35 |
|||||
|
DAM2H-100 |
3 |
85 |
50 |
|||||
|
DAM2L-100 |
3, 4 |
690 |
10 |
5 |
||||
|
DAM2M-100 |
2, 3, 4 |
20 |
10 |
|||||
|
DAM2L-225 |
3, 4 |
100, 125, 140, 160, 180, 200, 225 |
400 |
800 |
35 |
25 |
||
|
DAM2M-225 |
2, 3, 4 |
50 |
35 |
|||||
|
DAM2H-225 |
3 |
85 |
50 |
|||||
|
DAM2L-225 |
3, 4 |
690 |
10 |
5 |
||||
|
DAM2M-225 |
2, 3, 4 |
20 |
10 |
|||||
|
DAM2L-400 |
3 |
225, 250, 315, 350, 400 |
400 |
800 |
50 |
35 |
≤100 |
|
|
DAM2M-400 |
3, 4 |
65 |
42 |
|||||
|
DAM2H-400 |
3 |
100 |
65 |
|||||
|
DAM2L-400 |
3 |
690 |
15 |
8 |
||||
|
DAM2M-400 |
3, 4 |
20 |
10 |
|||||
|
DAM2L-630 |
3 |
400, 500, 630 |
400 |
800 |
50 |
35 |
||
|
DAM2M-630 |
3, 4 |
65 |
42 |
|||||
|
DAM2H-630 |
3 |
100 |
65 |
|||||
|
DAM2L-630 |
3 |
6910 |
15 |
8 |
||||
|
DAM2M-630 |
3, 4 |
20 |
10 |
|||||
|
DAM2M-800 |
3 |
630, 700, 800 |
400 |
800 |
75 |
50 |
||
|
DAM2H-800 |
3 |
100 |
65 |
|||||
|
DAM2M-800 |
3 |
4690 |
30 |
15 |
||||
|
DAM2-1250 |
3 |
800, 1000, 1250 |
400 |
800 |
85 |
42 |
||
|
DAM2-1250 |
3 |
690 |
25 |
12.5 |
||||
રૂપરેખા અને ઇન્સ્ટોલેશન પરિમાણો
અમારું CM1 MCCB 63A–1600A મોડલ્સ માટે સંપૂર્ણ પરિમાણ ડેટા પ્રદાન કરે છે, જેમાં આગળના વાયરિંગ, પાછળના વાયરિંગ અને પ્લગ-ઇન પ્રકારનો સમાવેશ થાય છે. વિવિધ ફ્રેમ કદ (63/100/225/400/630/800/1250/1600) પ્રમાણભૂત કેબિનેટ ઇન્સ્ટોલેશન માટે H, H1, H2 પરિમાણો સાથે મેળ ખાય છે. મેન્યુઅલ અને ઇલેક્ટ્રિક ઓપરેટિંગ મિકેનિઝમની ઊંચાઈ પણ સરળ એસેમ્બલી માટે પ્રમાણિત છે.
એસેસરીઝ અને કાર્યો
આંતરિક એસેસરીઝ
★ શંટ રિલીઝ: વિશ્વસનીય ટ્રિપિંગ માટે 70%–110% રેટેડ વોલ્ટેજ
★ અન્ડર-વોલ્ટેજ રિલીઝ: આપોઆપ સુરક્ષા માટે 35%–70% વોલ્ટેજ ડ્રોપ
★ સહાયક સંપર્ક અને અલાર્મ સંપર્ક: સંકેત પ્રતિસાદ અને ફોલ્ટ એલાર્મ
★ પ્રી-પેઇડ મીટર સમર્પિત પ્રકાશન: 0.5-2 સેકન્ડ ટ્રિપિંગમાં વિલંબ
બાહ્ય એસેસરીઝ
★ મેન્યુઅલ ઓપરેટિંગ મિકેનિઝમ
★ ઇલેક્ટ્રિક (મોટર) ઓપરેટિંગ મિકેનિઝમ
★ ફેઝ સેપરેટર્સ, માઉન્ટિંગ સ્ક્રૂ, બસબાર્સ કિટ્સ

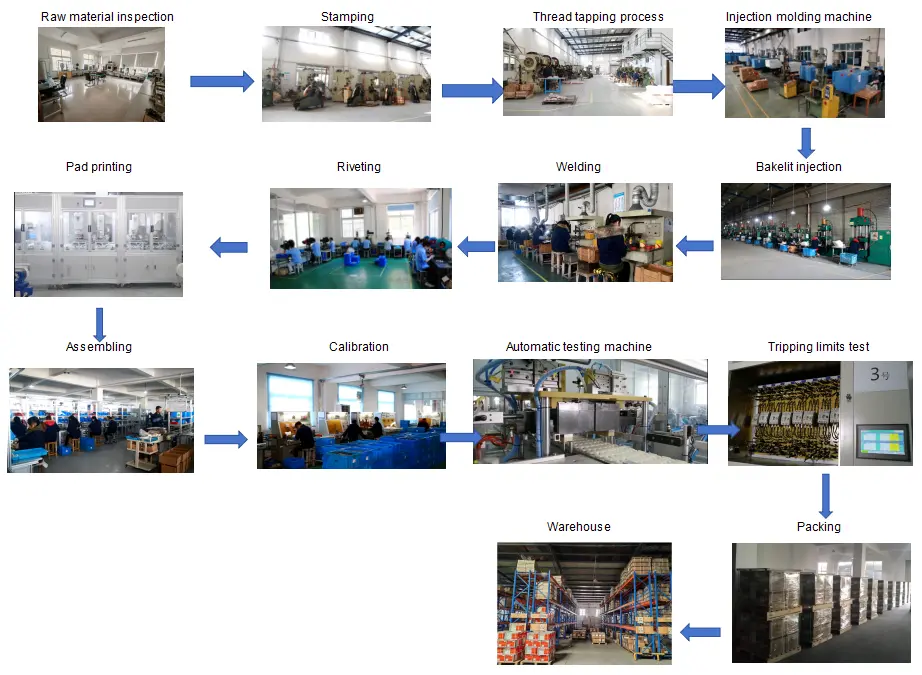

ગુણવત્તા નિયંત્રણ પ્રવાહ
કાચા માલનું નિરીક્ષણ → ઉત્પાદન પ્રક્રિયા → એસેમ્બલી લાઇન → ટ્રીપ લાક્ષણિકતા પરીક્ષણ → તાપમાનમાં વધારો પરીક્ષણ → શોર્ટ-સર્કિટ પરીક્ષણ → વૃદ્ધત્વ પરીક્ષણ → દેખાવ અને પરિમાણ તપાસ → પેકેજિંગ → શિપમેન્ટ પહેલાં અંતિમ નિરીક્ષણ

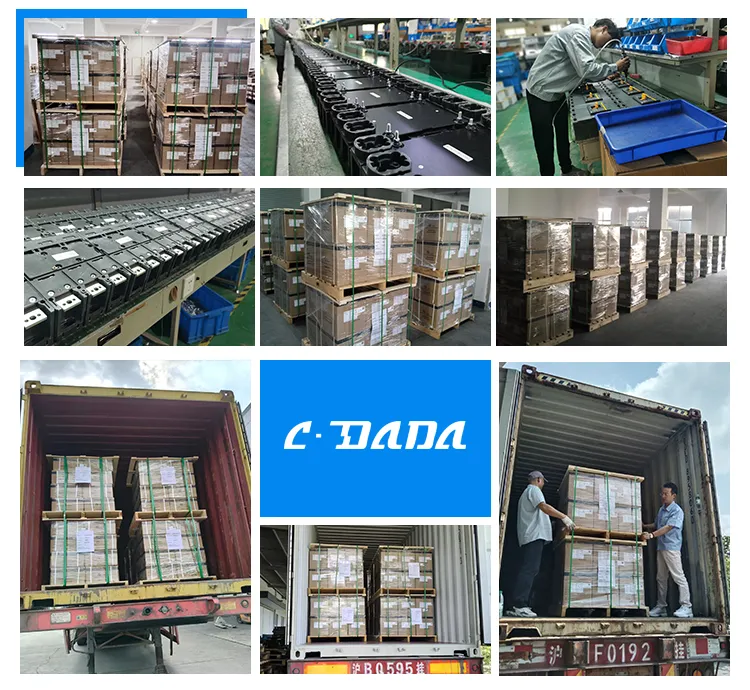

પેકેજિંગ અને શિપિંગ
★ સલામત પરિવહન માટે પ્રમાણભૂત નિકાસ પૂંઠું + લાકડાના પૅલેટ
★ લેબલ: મોડેલ, વર્તમાન, ધ્રુવ, જથ્થો, પ્રમાણપત્ર
★ સમુદ્ર, હવા અને જમીન લોજિસ્ટિક્સ માટે યોગ્ય
પ્રમાણપત્રો
IEC60947-2, GB14048.2, CE, CB, ROHS અને અન્ય આંતરરાષ્ટ્રીય મંજૂરીઓ.

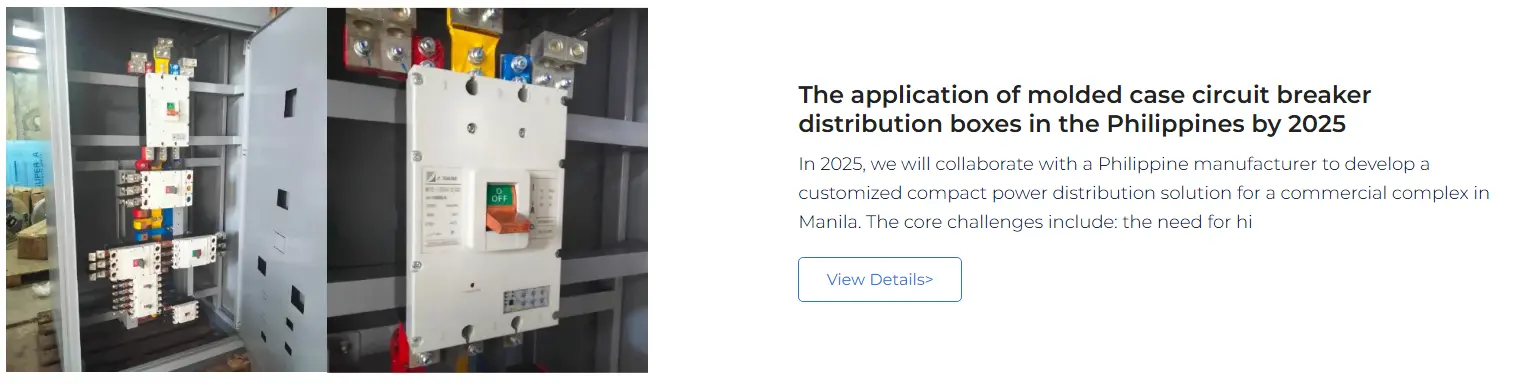

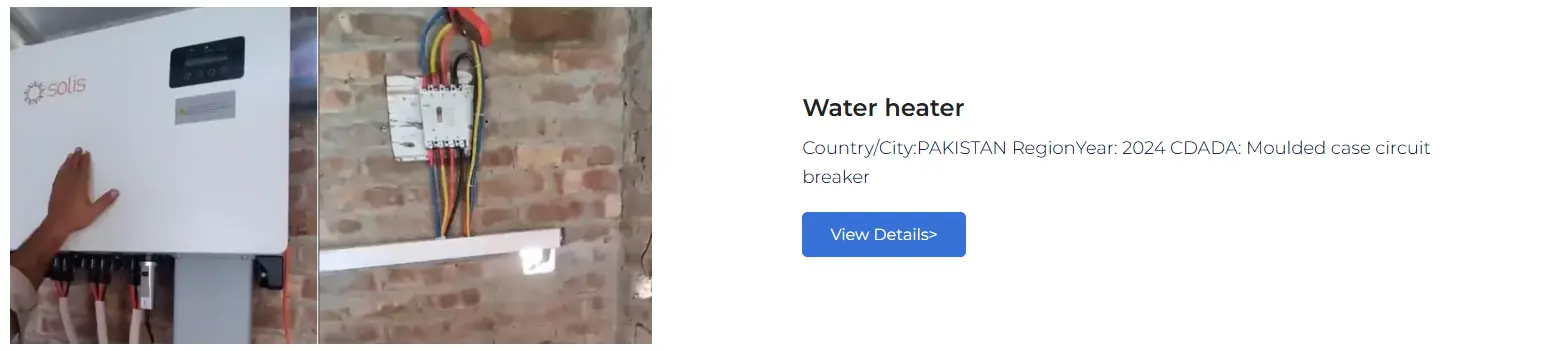

ગ્રાહક સહકાર કેસો
CDADA DAM2 શ્રેણી MCCB વૈશ્વિક ગ્રાહકોને પૂરી પાડવામાં આવી છે, જેમાં પાવર ડિસ્ટ્રિબ્યુશન સિસ્ટમ ઇન્ટિગ્રેટર્સ, ઔદ્યોગિક સાધનોના ઉત્પાદકો, સ્વિચગિયર ફેક્ટરીઓ, બાંધકામ કોન્ટ્રાક્ટરો અને યુરોપ, દક્ષિણપૂર્વ એશિયા, મધ્ય પૂર્વ, આફ્રિકા અને દક્ષિણ અમેરિકામાં OEM બ્રાન્ડનો સમાવેશ થાય છે. અમે લાંબા ગાળાના ભાગીદારો માટે સ્થિર બલ્ક સપ્લાય અને કસ્ટમાઇઝ્ડ સોલ્યુશન્સ પ્રદાન કરીએ છીએ.
