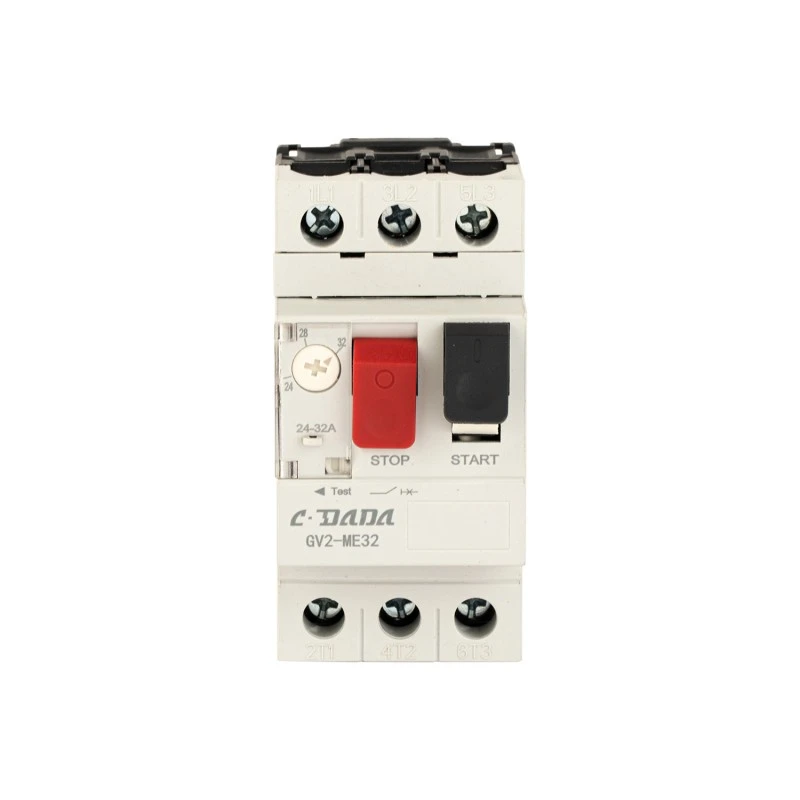

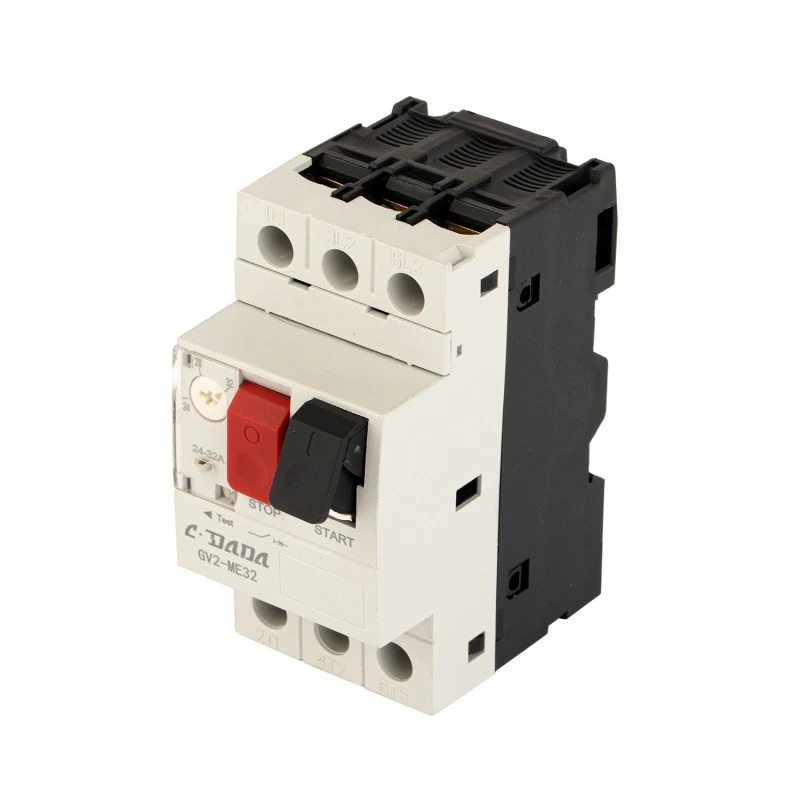

GV2 2P મોટર પ્રોટેક્શન સર્કિટ બ્રેકર

CDADA GV2 2P મોટર પ્રોટેક્શન સર્કિટ બ્રેકર (MPCB) સાથે મોટર સુરક્ષાને સરળ બનાવો, જે શાંઘાઈ DADA ઇલેક્ટ્રિક CO., LTD દ્વારા એન્જિનિયર્ડ ઉચ્ચ-ચોકસાઇ, કોમ્પેક્ટ સોલ્યુશન છે. નેક્સ્ટ જનરેશન ટેક્નોલોજી પ્લેટફોર્મ અને સંપૂર્ણ સ્વચાલિત ઉત્પાદનનો ઉપયોગ કરીને. સિંગલ-ફેઝ અથવા ટુ-ફેઝ મોટર સર્કિટ માટે રચાયેલ, GV2 2P ઓવરલોડ, શોર્ટ-સર્કિટ, ફેઝ-લોસ (સેટ્સમાં ઉપયોગમાં લેવાતી વખતે 3-તબક્કાની એપ્લિકેશન માટે), અને એક DIN-રેલ માઉન્ટેડ ઉપકરણમાં અલગતા કાર્યોને એકીકૃત કરે છે.

0.1A થી 32A ની એડજસ્ટેબલ સેટિંગ રેન્જ, આસપાસના તાપમાનની વિવિધતા માટે થર્મલ વળતર અને 690V નું રેટ કરેલ ઇન્સ્યુલેશન વોલ્ટેજ સાથે, તે પંપ, પંખા, કોમ્પ્રેસર્સ, કન્વેયર્સ અને HVAC સિસ્ટમ્સમાં નાની મોટર્સ માટે વિશ્વસનીય રક્ષણની ખાતરી કરે છે. CE ધોરણો માટે પ્રમાણિત, 110,000 યાંત્રિક અને વિદ્યુત કામગીરી દર્શાવતા, અને સહાયક સંપર્કો, શંટ રિલીઝ અને અંડરવોલ્ટેજ પ્રકાશન જેવા વૈકલ્પિક એક્સેસરીઝથી સજ્જ, CDADA GV2 MPCB સ્પેસ-સેવિંગ 2-પોલ ફોર્મેટમાં ઔદ્યોગિક-ગ્રેડ પ્રદર્શન પ્રદાન કરે છે.

મુખ્ય વિશિષ્ટતાઓ

મોડલ શ્રેણી: GV2 2P MPCB

બ્રાન્ડ: CDADA | ઉત્પાદક: Shanghai DADA Electric CO., LTD

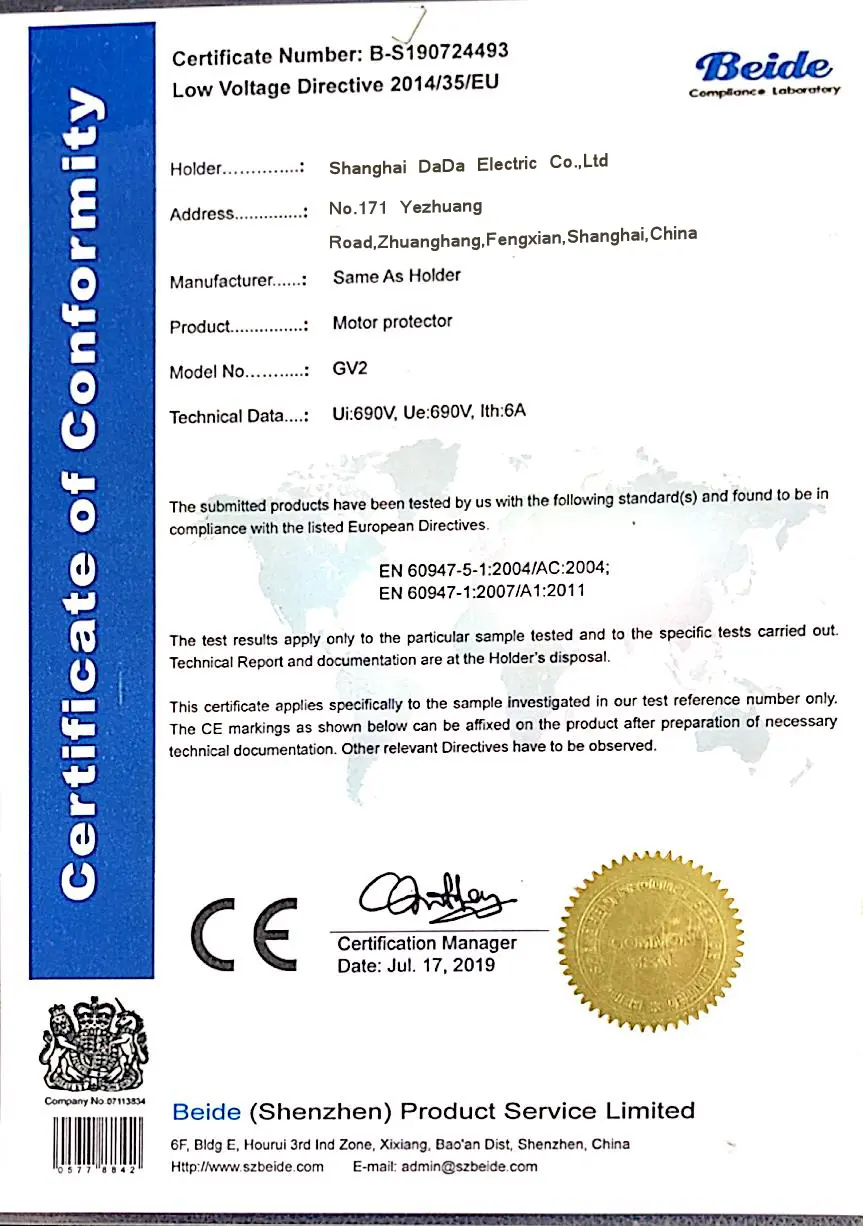

પ્રમાણપત્ર: CE

ધ્રુવો: 2P (સિંગલ-ફેઝ મોટર્સ માટે અથવા 3-ફેઝ પ્રોટેક્શન સેટના ભાગ રૂપે આદર્શ)

વર્તમાન રેંજ સેટિંગ: 0.1A - 32A (ડાયલ દ્વારા એડજસ્ટેબલ)

ફ્રેમ રેટિંગ: 32A

રેટેડ ઓપરેટિંગ વોલ્ટેજ: 690V AC

રેટેડ ઇન્સ્યુલેશન વોલ્ટેજ (Ui): 690V

ઇમ્પલ્સ વિસ્ટન્ડ વોલ્ટેજ (Uimp): 6000V

ઓપરેટિંગ આવર્તન: 50/60Hz

ટ્રીપ ક્લાસ: 10A (સામાન્ય હેતુની મોટરો માટે માનક)

સંરક્ષણ કાર્યો:

★ થર્મલ ઓવરલોડ રક્ષણ

★ શોર્ટ-સર્કિટ રક્ષણ

★ ફેઝ-લોસ પ્રોટેક્શન* (*જ્યારે 3-પોલ કન્ફિગરેશન અથવા કોઓર્ડિનેટેડ સેટમાં વપરાય છે)

★  અલગતા કાર્ય (દ્રશ્ય વિરામ)

★ બિલ્ટ-ઇન તાપમાન વળતર

યાંત્રિક જીવન: 110,000 કામગીરી

ઇલેક્ટ્રિકલ લાઇફ (AC-3, 400V): 110,000 કામગીરી

ટાઈટીંગ ટોર્ક: 1.7 N·m

ઓપરેશનનો પ્રકાર: સ્પષ્ટ ટ્રિપ સૂચક સાથે પુશ-બટન ચાલુ/બંધ

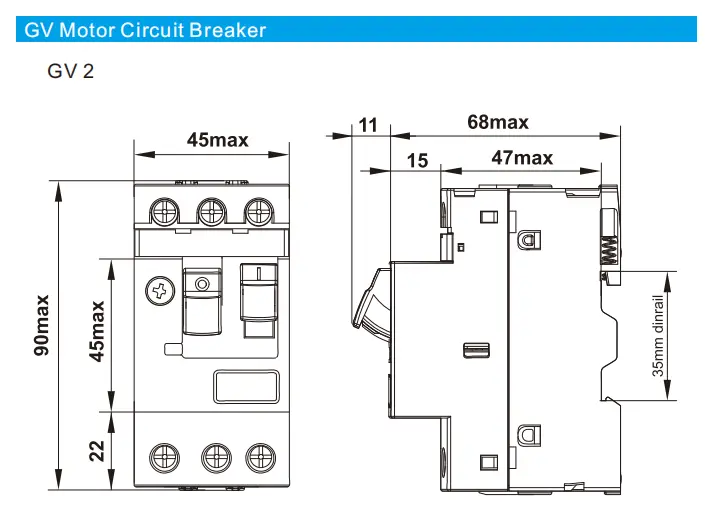

માઉન્ટિંગ: 35mm DIN રેલ

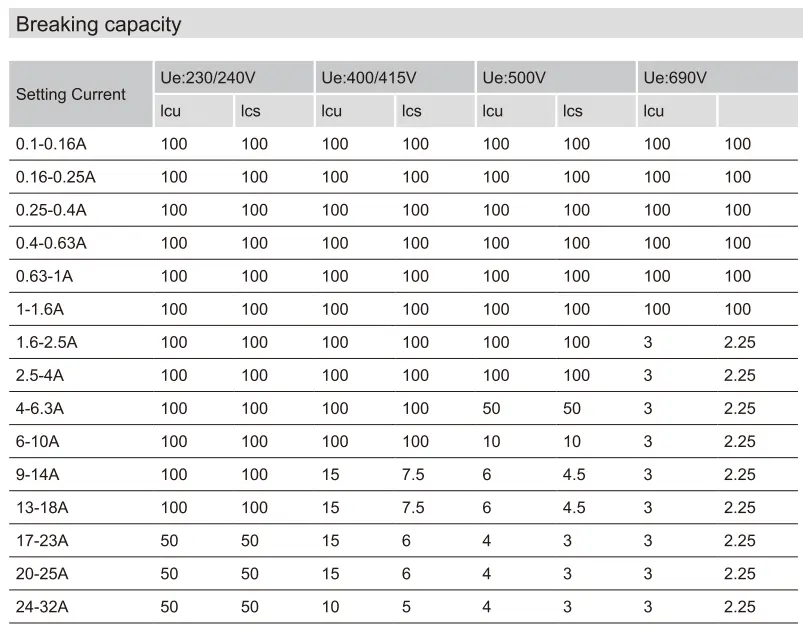

ટેકનિકલ ડેટા શીટ

શા માટે CDADA GV2 2P મોટર પ્રોટેક્શન સર્કિટ બ્રેકર પસંદ કરો?

★ ઓલ-ઇન-વન મોટર પ્રોટેક્શન

સર્કિટ બ્રેકર + થર્મલ ઓવરલોડ રિલે + આઇસોલેટરને જોડે છે - અલગ ઘટકોની જરૂરિયાતને દૂર કરે છે.

★ ચોકસાઇ અને સ્થિરતા

તાપમાન-વળતરની પદ્ધતિ આસપાસના ફેરફારો (દા.ત., ગરમ વર્કશોપ અથવા ઠંડા ભોંયરાઓ) ને ધ્યાનમાં લીધા વિના સતત ટ્રિપિંગની ખાતરી કરે છે.

★ ઉચ્ચ ટકાઉપણું

110,000 યાંત્રિક/વિદ્યુત ચક્ર - લાંબા ગાળાની વિશ્વસનીયતામાં ઘણા સ્પર્ધકોને પાછળ રાખી દે છે.

★ સ્પેસ-સેવિંગ 2P ડિઝાઇન

કોમ્પેક્ટ કંટ્રોલ પેનલ્સ, OEM મશીનરી અને રેટ્રોફિટ પ્રોજેક્ટ માટે આદર્શ જ્યાં પેનલ રિયલ એસ્ટેટ મર્યાદિત છે.

★ સંપૂર્ણ સહાયક ઇકોસિસ્ટમ

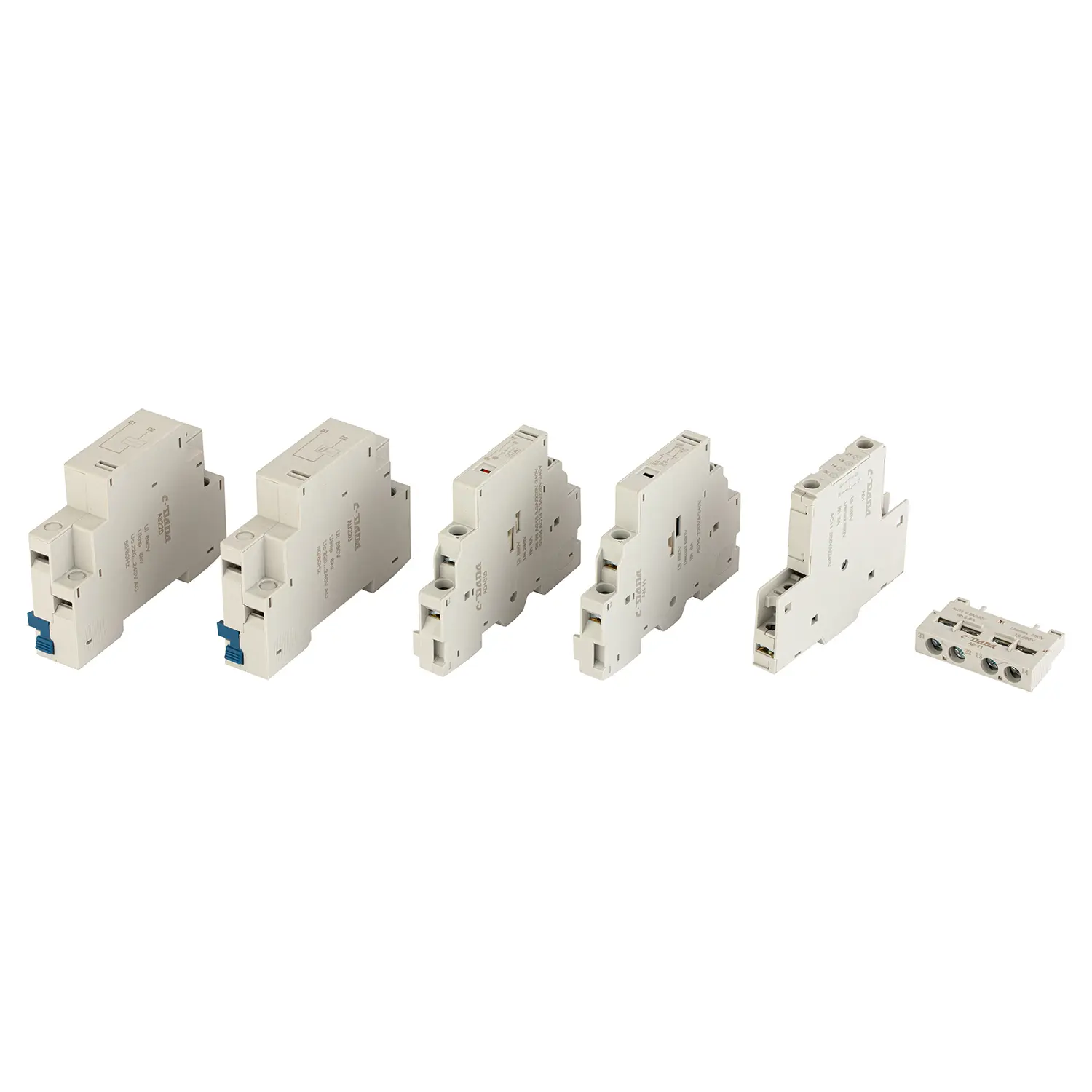

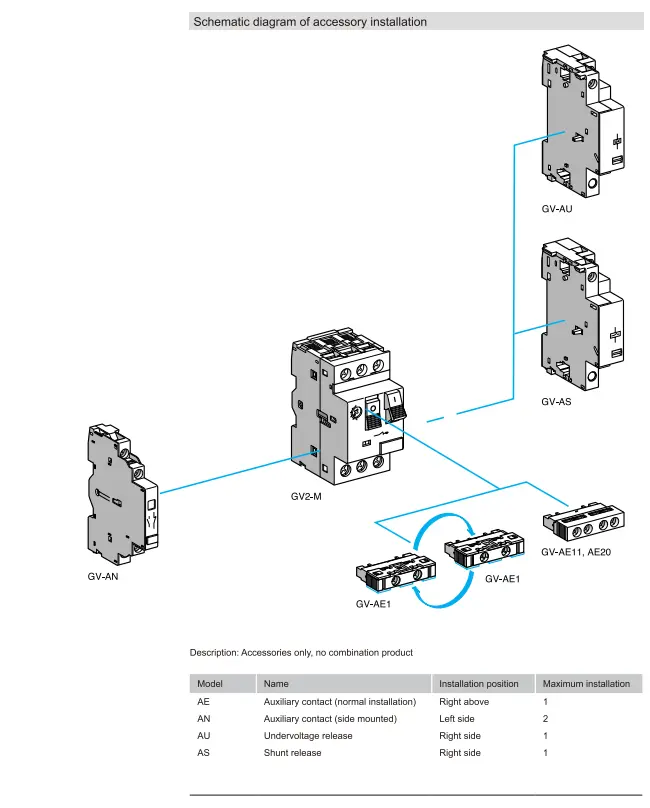

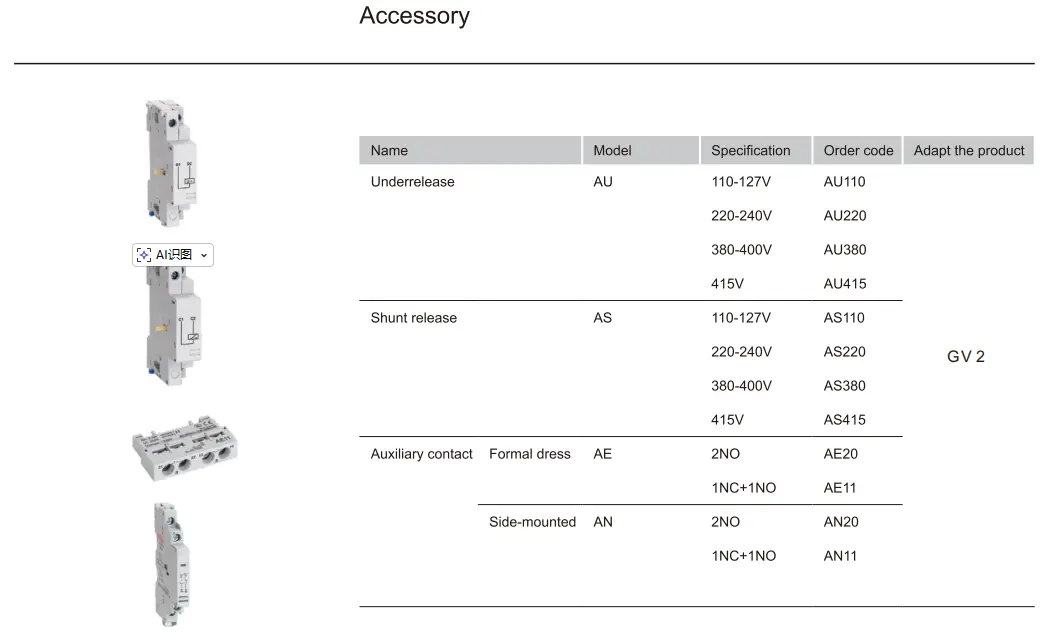

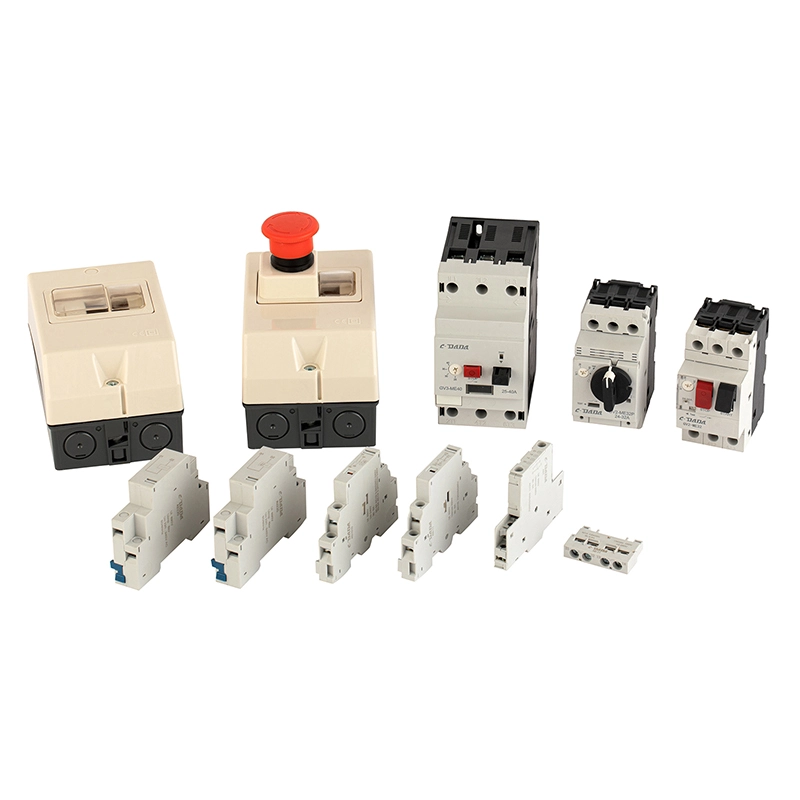

AE (ફ્રન્ટ ઑક્સિલરી), AN (સાઇડ ઑક્સિલરી), AU (અંડરવોલ્ટેજ રિલીઝ), AS (શન્ટ ટ્રિપ) ને સપોર્ટ કરે છે - રિમોટ સિગ્નલિંગ, ઑટો-શટડાઉન અથવા PLC એકીકરણને સક્ષમ કરે છે.

★  વૈશ્વિક અનુપાલન

690V રેટિંગ સાથે CE પ્રમાણિત - યુરોપિયન, એશિયન, આફ્રિકન અને લેટિન અમેરિકન બજારો માટે યોગ્ય.

★ સ્વચાલિત ઉત્પાદન સાધનો, પ્રમાણિત ઓપરેટિંગ પ્રક્રિયાઓ, સખત ઇનકમિંગ સામગ્રી નિરીક્ષણ, પ્રક્રિયામાં પરીક્ષણ અને જટિલ પરિમાણો માટે અંતિમ 100% કાર્યાત્મક પરીક્ષણ દ્વારા સુસંગતતા સુનિશ્ચિત કરવામાં આવે છે.

લાક્ષણિક એપ્લિકેશનો

સિંગલ-ફેઝ મોટર્સ: પંપ, ગેરેજ ડોર ઓપનર, નાના કોમ્પ્રેસર

OEM મશીનરી: પેકેજિંગ મશીનો, ફૂડ પ્રોસેસિંગ સાધનો

HVAC સિસ્ટમ્સ: ફેન કોઇલ એકમો, નાના ચિલર

બિલ્ડીંગ ઓટોમેશન: એલિવેટર સહાયક, વેન્ટિલેશન નિયંત્રણો

રેટ્રોફિટ પ્રોજેક્ટ્સ: સંકલિત MPCB સાથે ફ્યુઝ + થર્મલ રિલેને બદલવું

વારંવાર પૂછાતા પ્રશ્નો

Q1: MPCB અને પ્રમાણભૂત સર્કિટ બ્રેકર વચ્ચે શું તફાવત છે?

A1: મોટર પ્રોટેક્શન સર્કિટ બ્રેકર (MPCB) જેમ કે GV2 પ્રદાન કરે છે:

● એડજસ્ટેબલ થર્મલ ઓવરલોડ સુરક્ષા (મોટર FLC સાથે મેળ ખાતી)

● મેગ્નેટિક શોર્ટ-સર્કિટ પ્રોટેક્શન

● ફેઝ-લોસ ડિટેક્શન (3P વર્ઝનમાં)

● અલગતા કાર્ય

→ સ્ટાન્ડર્ડ MCB માત્ર શોર્ટ-સર્કિટ અને નિશ્ચિત ઓવરલોડ પ્રોટેક્શન ઓફર કરે છે - મોટર-ઑપ્ટિમાઇઝ્ડ નથી.

Q2: શું 2P GV2 3-ફેઝ મોટરને સુરક્ષિત કરી શકે છે?

A2: એકલા નથી. 3-ફેઝ મોટર્સ માટે, તમારે ત્રણ GV2 યુનિટ (ફેઝ દીઠ એક) એકસાથે સંકલિત કરવાની જરૂર છે, અથવા 3P MPCB નો ઉપયોગ કરો. જો કે, 2P GV2 સિંગલ-ફેઝ મોટર્સ અથવા કંટ્રોલ સર્કિટ માટે યોગ્ય છે.

Q3: "ટ્રીપ ક્લાસ 10A" નો અર્થ શું છે?

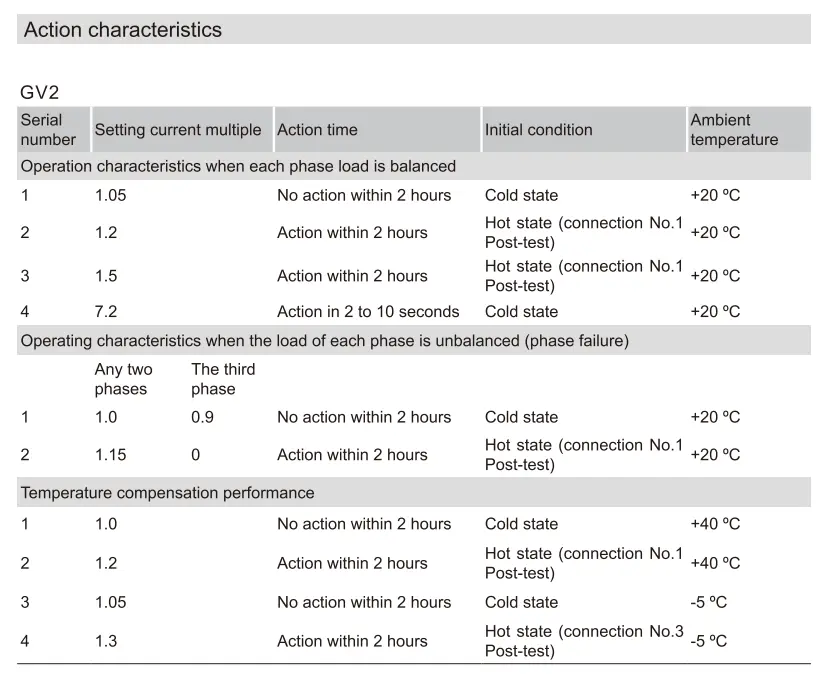

A3: તે વ્યાખ્યાયિત કરે છે કે ઓવરલોડ હેઠળ બ્રેકર કેટલી ઝડપથી ટ્રીપ કરે છે. વર્ગ 10A નો અર્થ છે કે તે 7.2× સેટિંગ કરંટ પર 10 સેકન્ડની અંદર ટ્રિપ કરશે - ઉચ્ચ પ્રારંભિક ટોર્ક વિના પ્રમાણભૂત ખિસકોલી-કેજ મોટર્સ માટે આદર્શ.

Q4: શું તે ખરેખર તાપમાન માટે વળતર આપે છે?

A4: હા! બાયમેટાલિક સ્ટ્રીપને થર્મલી રીતે વળતર આપવામાં આવે છે, તેથી 0°C વેરહાઉસ અથવા 50°C એન્ક્લોઝરમાં ટ્રિપિંગ સચોટ રહે છે.

Q5: શા માટે અન્ય બ્રાન્ડ્સ કરતાં CDADA GV2 પસંદ કરો?

A5: CDADA ઑફર કરે છે:

● ટેસ્ટ રિપોર્ટ્સ સાથે સાચું CE પ્રમાણપત્ર

● સ્વચાલિત ઉત્પાદન → સુસંગત ગુણવત્તા અને ઓછી ખામી દર

● સંપૂર્ણ સહાયક સુસંગતતા (AE/AN/AU/AS)

● OEM અને વિતરકો માટે સ્પર્ધાત્મક કિંમતો

● અંગ્રેજીમાં ઝડપી તકનીકી સમર્થન અને દસ્તાવેજીકરણ
