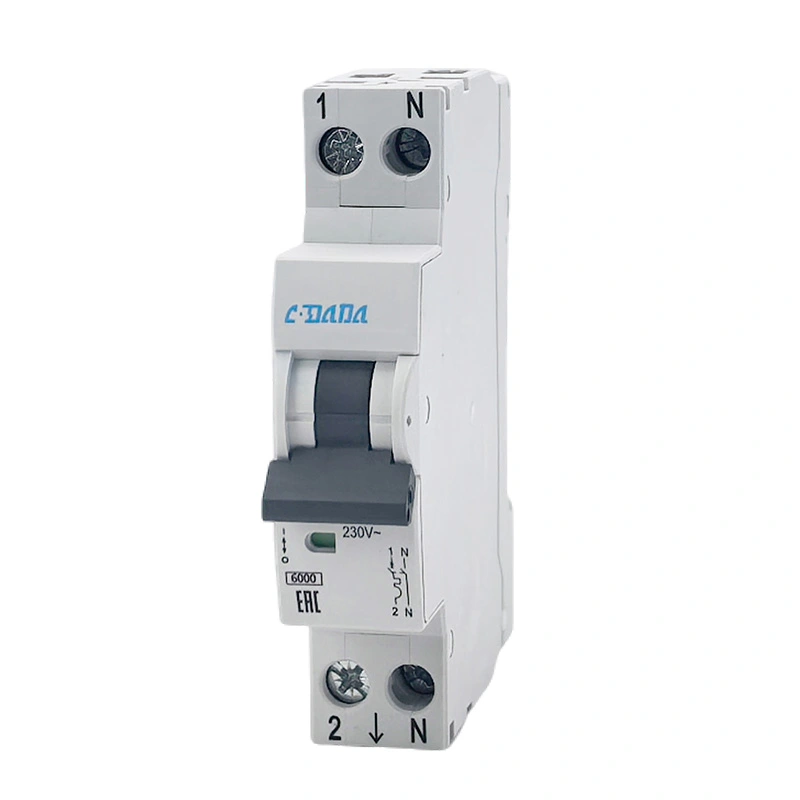

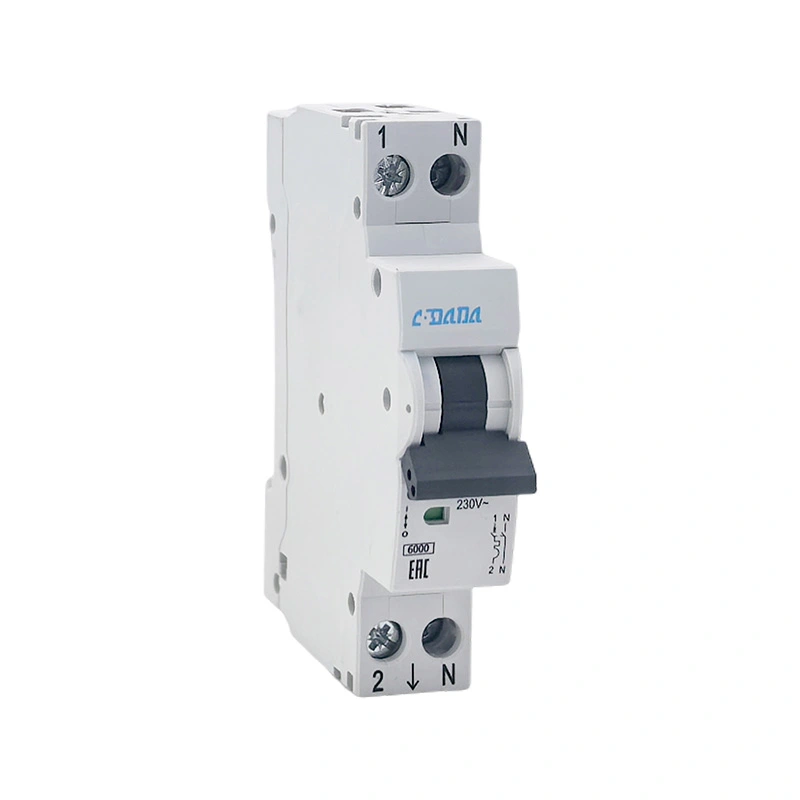

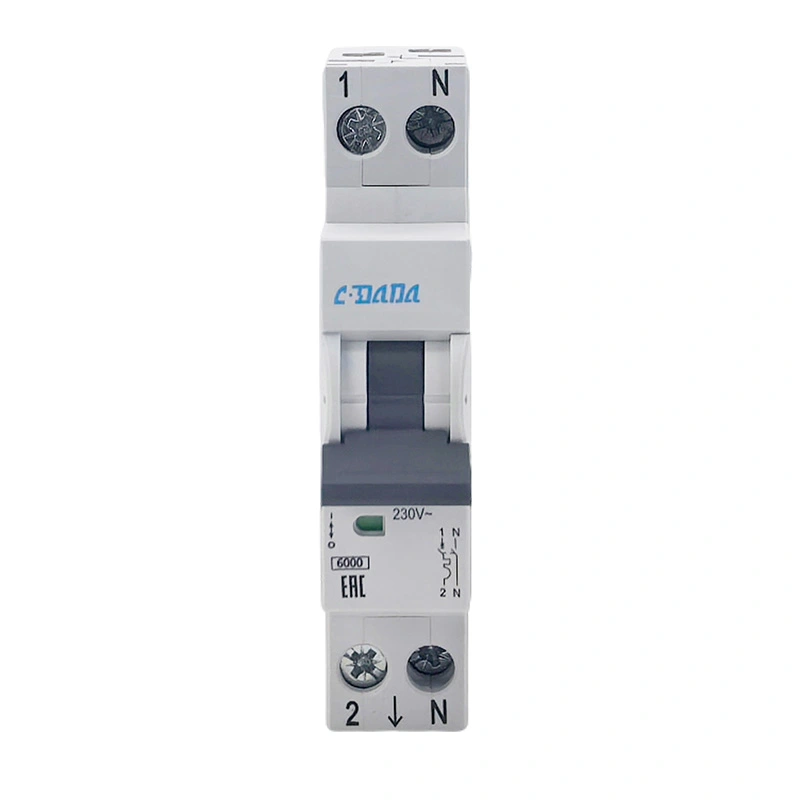

લઘુચિત્ર સર્કિટ બ્રેકર DPN 6KA
Model:DAB7N
CDADA લઘુચિત્ર સર્કિટ બ્રેકર DPN 6KA બલ્ક પ્રાપ્તિ માટે યોગ્ય છે, સલામત ઘરગથ્થુ અને વ્યાપારી સર્કિટ સુરક્ષા માટે IEC60898-1 સાથે સુસંગત ઉચ્ચ-ગુણવત્તાવાળા 1P+N લઘુચિત્ર સર્કિટ બ્રેકર. તે ડ્યુઅલ બ્રેક-પોઇન્ટ ડિઝાઇન અને સ્થિર થર્મલ-મેગ્નેટિક ટ્રિપિંગનો ઉપયોગ કરે છે, ડીઆઈએન રેલ પર ઇન્સ્ટોલ કરવામાં સરળ અને જાળવણી માટે સરળ છે. તે વિવિધ લો-વોલ્ટેજ પાવર સિસ્ટમ્સ માટે સુરક્ષિત વીજ પુરવઠો સુનિશ્ચિત કરીને લાંબા સેવા જીવન સાથે વિશ્વસનીય માળખું જોડે છે.
CDADA DAB7N લઘુચિત્ર સર્કિટ બ્રેકર DPN 6KA એ એક વ્યાવસાયિક 1P+N ડ્યુઅલ-બ્રેક લઘુચિત્ર સર્કિટ બ્રેકર છે જે 40+ વર્ષનો અનુભવ ધરાવતા વિશ્વસનીય ઉત્પાદક, શાંઘાઈ DADA ઇલેક્ટ્રિક દ્વારા સ્વતંત્ર રીતે વિકસાવવામાં આવ્યું છે. 6kA ઉચ્ચ બ્રેકિંગ ક્ષમતા, સિંક્રનસ ઓપરેશન અને N-પોલ "પહેલા બનાવો, પછી તોડો" ડિઝાઇન સાથે, તે અસરકારક રીતે આર્ક ઓલવવાની કામગીરીમાં સુધારો કરે છે અને સર્કિટ અને સાધનોને સુરક્ષિત રીતે સુરક્ષિત કરે છે. ડિસ્ટ્રિબ્યુશન બોક્સ, હોમ ડેકોરેશન, કોમર્શિયલ પાવર અને લાઇટિંગ સર્કિટમાં વ્યાપકપણે ઉપયોગમાં લેવાય છે, તે વૈશ્વિક ખરીદદારો, વિતરકો અને OEM ગ્રાહકો માટે પ્રથમ પસંદગી છે.

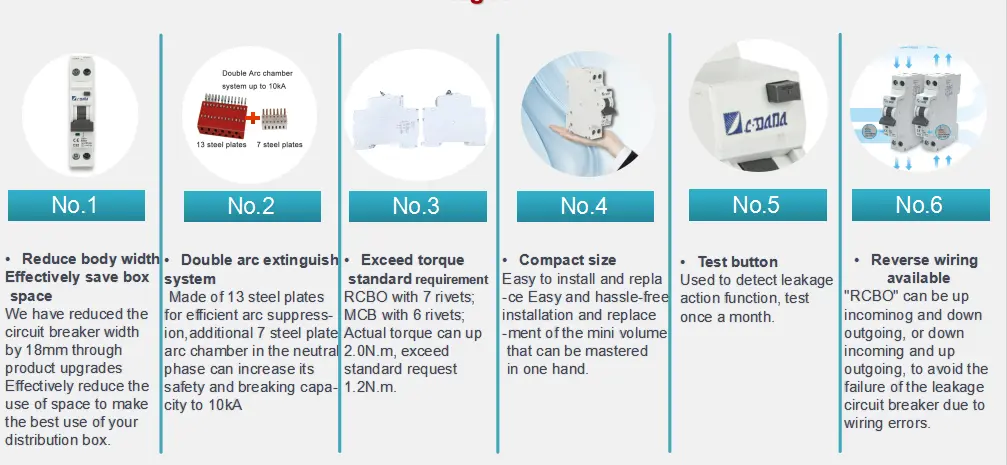

MCB DPN 6KA ના ફાયદા શું છે?
★ 1P+N DPN માળખું, ડ્યુઅલ બ્રેક પોઈન્ટ, સુરક્ષિત અને વધુ વિશ્વસનીય
★ N ધ્રુવ પહેલા બનાવે છે અને પછી તોડે છે, ચાપ તોડવાની ક્ષમતા વધારે છે
★ 6kA વાસ્તવિક બ્રેકિંગ ક્ષમતા, મજબૂત શોર્ટ-સર્કિટ રક્ષણ
★ કોમ્પેક્ટ 17.8mm પહોળાઈ, કેબિનેટ જગ્યા બચાવે છે
★ વિવિધ લોડ માટે ઉપલબ્ધ B/C ટ્રિપિંગ વણાંકો
★ IP20 સુરક્ષા ગ્રેડ, સ્પર્શ કરવા માટે સલામત
★ વાઈડ વાયરિંગ રેન્જ: 1–25mm² લવચીક કેબલ
★ DIN રેલ માઉન્ટિંગ, ઝડપી અને સ્થિર સ્થાપન
★ ઉચ્ચ અને નીચા તાપમાન પ્રતિકાર: -25℃~+50℃
★ લાંબુ યાંત્રિક જીવન 20,000 વખત સુધી
અરજીઓ
CDADA લઘુચિત્ર સર્કિટ બ્રેકર DPN 6KA વ્યાપકપણે ઉપયોગમાં લેવાય છે:
★ રહેણાંક ઇમારતો, એપાર્ટમેન્ટ્સ, વિલા, ઘરની સજાવટ
★ ઓફિસો, દુકાનો, હોટલ, શાળાઓ, હોસ્પિટલો
★ લાઇટિંગ સર્કિટ, પાવર સોકેટ્સ, નાના પાવર સાધનો
★ ઘરગથ્થુ ઉપકરણો: વોટર હીટર, એર કંડિશનર, ઇલેક્ટ્રિક હીટર
★ જૂના સર્કિટ પુનઃનિર્માણ અને વિતરણ બોક્સ અપગ્રેડિંગ
★ કોમર્શિયલ અને સિવિલ લો-વોલ્ટેજ પાવર ડિસ્ટ્રિબ્યુશન સિસ્ટમ્સ
ટેકનિકલ પરિમાણો કોષ્ટક
| વસ્તુ | સ્પષ્ટીકરણ |
| મોડલ | DAB7N-40 |
| ઉત્પાદન નામ | MCB DPN 6KA |
| ધોરણ | IEC60898-1 |
| ધ્રુવો | 1P+N (2P) |
| બ્રેકિંગ કેપેસિટી | 6kA |
| રેટ કરેલ વર્તમાન | 6A,16A,20A,25A,32A,40A |
| રેટ કરેલ વોલ્ટેજ | એસી 220/230/240V |
| આવર્તન | 50/60Hz |
| ટ્રિપિંગ કર્વ | B/C |
| ઇન્સ્યુલેશન વોલ્ટેજ | 500V |
| ઇમ્પલ્સ વોલ્ટેજ | 4kV |
| રક્ષણ ડિગ્રી | IP20 |
| યાંત્રિક જીવન | 20,000 વખત |
| વિદ્યુત જીવન | 6,000 વખત |
| ટર્મિનલ ટોર્ક | 1.5N·m |
| વાયરિંગ ક્ષમતા | 1–25mm² |
| ઓપરેટિંગ ટેમ્પ | -25℃ ~ +50℃ |
| પરિમાણો | 82.5×73.2×17.8mm |
રૂપરેખા પરિમાણો
★ લંબાઈ: 82.5mm
★ ઊંચાઈ: 73.2mm
★ પહોળાઈ: 17.8mm (પ્રમાણભૂત 1-મોડ્યુલ પહોળાઈ)

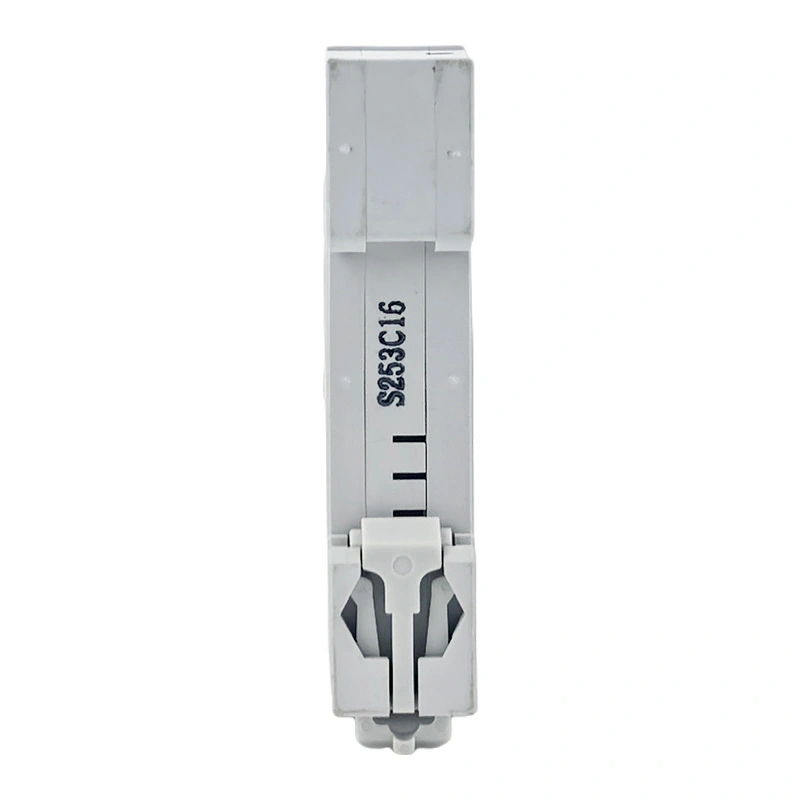

★ માઉન્ટિંગ: 35mm DIN રેલ
★ વાયરિંગ: 1–25mm² લવચીક/કઠોર કેબલ માટે યોગ્ય
★ બસબારની જાડાઈ: 0.8–2mm
માનક પરીક્ષણ વસ્તુઓ
★ 1.13 નોન-ટ્રીપીંગ ટેસ્ટમાં (≥1 કલાક)
★ 1.45 ટ્રિપિંગ ટેસ્ટમાં (<1 કલાક)
★ 2.55 ઓવરલોડ એક્શન ટેસ્ટમાં
★ મેગ્નેટિક ઇન્સ્ટન્ટેનિયસ ટ્રિપિંગ ટેસ્ટ (B/C વળાંક માટે 3In/5In)
★ ડાઇલેક્ટ્રિક વોલ્ટેજ ટેસ્ટનો સામનો કરે છે
★ તાપમાનમાં વધારો પરીક્ષણ
★ શોર્ટ-સર્કિટ બ્રેકિંગ ક્ષમતા પરીક્ષણ (6kA)
★ યાંત્રિક અને વિદ્યુત જીવન પરીક્ષણ
★ ઉચ્ચ અને નીચા તાપમાન કામગીરી પરીક્ષણ

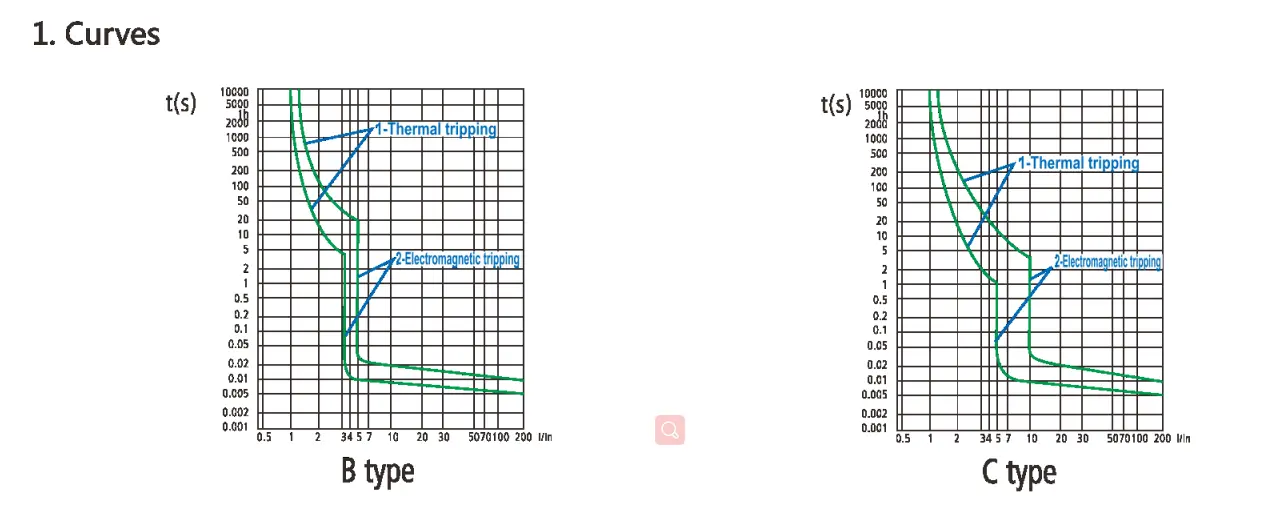

ટ્રીપિંગ લાક્ષણિકતા વણાંકો
IEC 60898-1
ચુંબકીય પ્રકાશન
જ્યારે સર્કિટ શોર્ટ સર્કિટ થાય છે, ત્યારે આયર્ન કોર સાથેના ચુંબક દ્વારા તાત્કાલિક ટ્રિપિંગ પ્રાપ્ત થાય છે. IEC60898 માનક અનુસાર, આ ઉત્પાદનને ત્રણ પ્રકારોમાં વિભાજિત કરી શકાય છે: B, C અને D.
|
|
વર્તમાન પરીક્ષણ કરો | ટ્રિપિંગ સમય | અરજીઓ |
| B વળાંક | 3ln 5ln |
0.1 |
પ્રકાર B ફક્ત સક્રિય લોડ પર જ લાગુ પડે છે: -ઇલેક્ટ્રિક હીટર-વોટર હીટર-ઇલેક્ટ્રિક ફર્મેસ |
| C વળાંક | 5 10ln માં |
0.1 |
પ્રકાર C સામાન્ય લોડ માટે યોગ્ય છે: -લેમ્પ -પાવર સોકેટ -નાની પાવર મોટર |
થર્મલ પ્રકાશન
●એકવાર સર્કિટમાં ઓવરલોડ થાય, તો સર્કિટ બ્રેકરની બાઈમેટાલિક સ્ટ્રીપ ગરમીને કારણે વાંકા થઈ જાય છે, જેના કારણે સંપર્કો ડિસ્કનેક્ટ થઈ જાય છે અને પરિણામે થર્મલ ટ્રિપિંગ થાય છે;
● IEC માનક વિવિધ ઓવરલોડ પ્રવાહો માટે ટ્રિપિંગ સમય શ્રેણીને વ્યાખ્યાયિત કરે છે;
● સંદર્ભ પરીક્ષણ પર્યાવરણ તાપમાન 30 °C છે.
| વર્તમાન પરીક્ષણ કરો | ટ્રિપિંગ સમય |
| 1.13ln | t z 1h (≦ 63A માં) |
| 1.45ln | t<1h(≦ 63A માં) |
| 2.55ln | 1s<1h<60s(In≤32A)1સે |

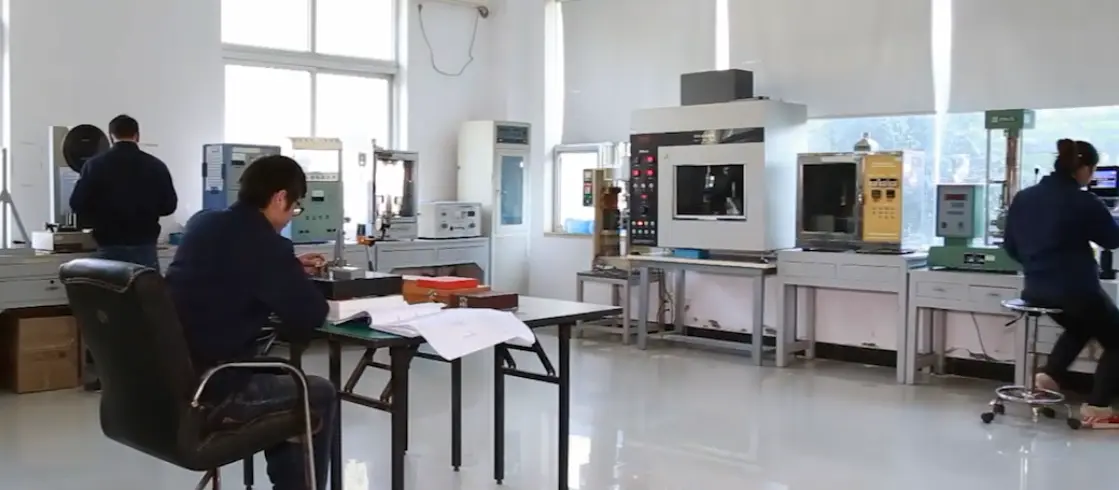

ગુણવત્તા નિયંત્રણ પ્રક્રિયા
1. કાચો માલ ઇનકમિંગ નિરીક્ષણ અને પ્રમાણપત્ર ચકાસણી
2. આપોઆપ ઈન્જેક્શન મોલ્ડિંગ અને ચોકસાઇ મેટલ સ્ટેમ્પિંગ
3. અર્ધ-તૈયાર ઉત્પાદન એસેમ્બલી અને માપાંકન
4. 100% સંપૂર્ણ ટ્રિપિંગ લાક્ષણિકતા પરીક્ષણ
5. વોલ્ટેજ અને ઇન્સ્યુલેશન પ્રદર્શન પરીક્ષણનો સામનો કરો
6. ઉચ્ચ અને નીચું તાપમાન વૃદ્ધત્વ પરીક્ષણ
7. દેખાવ, પરિમાણ અને લોગોનું નિરીક્ષણ
8. અંતિમ પેકેજિંગ અને શિપમેન્ટ નિરીક્ષણ
પેકેજિંગ અને શિપિંગ
★ શોકપ્રૂફ અસ્તર સાથે પ્રમાણભૂત નિકાસ પૂંઠું
★ સ્ક્રેચ ટાળવા માટે પેક કરેલ ગ્રુપ બોક્સ
★ સ્પષ્ટ લેબલ: મોડેલ, વર્તમાન, ધ્રુવો, જથ્થો, પ્રમાણપત્ર
★ સમુદ્ર, હવા અને જમીન પરિવહન માટે યોગ્ય
★ OEM પેકેજિંગ, કસ્ટમ લોગો અને લેબલને સપોર્ટ કરો
ગ્રાહક સફળતા કેસો
CDADA MCB DPN 6KA 50 થી વધુ દેશો અને પ્રદેશોમાં નિકાસ કરવામાં આવી છે:
★ યુરોપીયન અને એશિયન વિતરકો માટે લાંબા ગાળાની બલ્ક સપ્લાય
★ મધ્ય પૂર્વ અને આફ્રિકામાં ઘરગથ્થુ સર્કિટ રિનોવેશન પ્રોજેક્ટ્સ
★ જાણીતી આંતરરાષ્ટ્રીય ઇલેક્ટ્રિકલ બ્રાન્ડ્સ સાથે OEM સહકાર
★ રિયલ એસ્ટેટ ડેવલપર્સ માટે પાવર ડિસ્ટ્રિબ્યુશન સપોર્ટ કરે છે
★ ઇલેક્ટ્રિકલ કોન્ટ્રાક્ટરો અને સિસ્ટમ ઇન્ટિગ્રેટર્સ તરફથી સ્થિર ઓર્ડર
શા માટે DADA ઇલેક્ટ્રિક પસંદ કરો?
★ સર્કિટ બ્રેકર R&D અને ઉત્પાદનમાં 40+ વર્ષનો વ્યાવસાયિક અનુભવ
★ 90% મુખ્ય ઘટકોનું ઉત્પાદન ઇન-હાઉસ, સ્થિર ગુણવત્તા નિયંત્રણ
★ ISO9001 પ્રમાણિત, આંતરરાષ્ટ્રીય ધોરણોનું સંપૂર્ણ પાલન
★ સંપૂર્ણ પ્રમાણપત્રો: CE, CB, CCC, વગેરે.
★ મોટી ઉત્પાદન ક્ષમતા, બલ્ક ઓર્ડર માટે ઝડપી ડિલિવરી
★ વ્યાવસાયિક તકનીકી સપોર્ટ અને વેચાણ પછીની સેવા
★ બજારની માંગને પહોંચી વળવા OEM અને ODM કસ્ટમાઇઝેશન સ્વીકારો
★ વૈશ્વિક લોજિસ્ટિક્સ સિસ્ટમ, સલામત અને સમયસર ડિલિવરી
