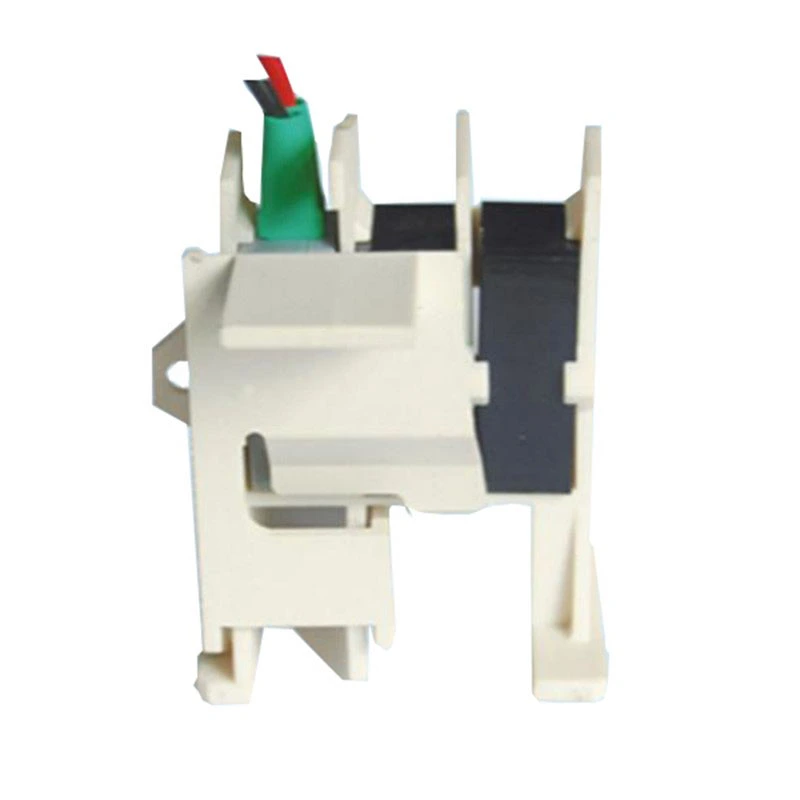

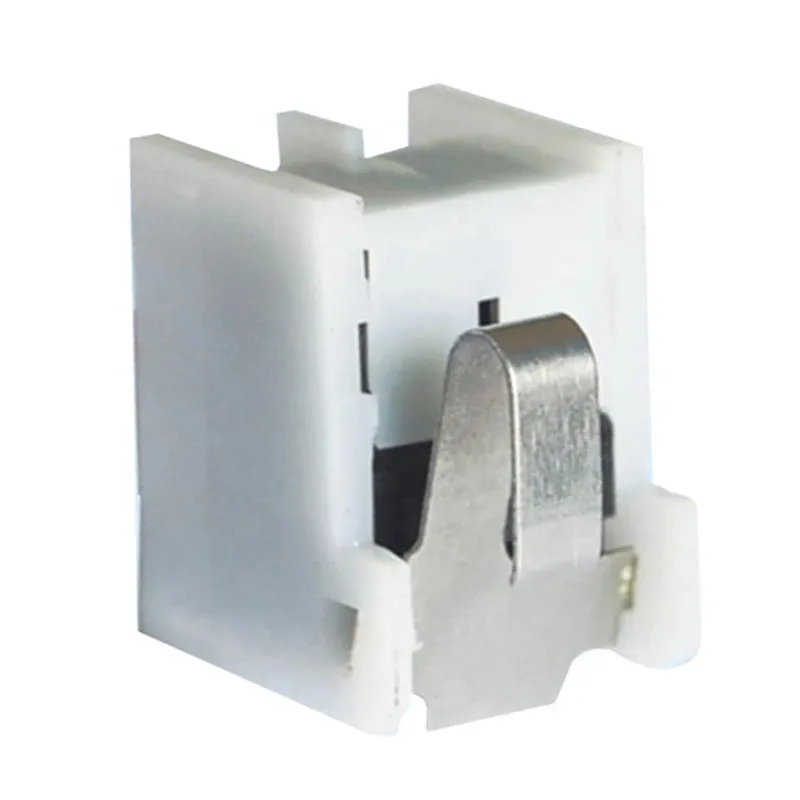

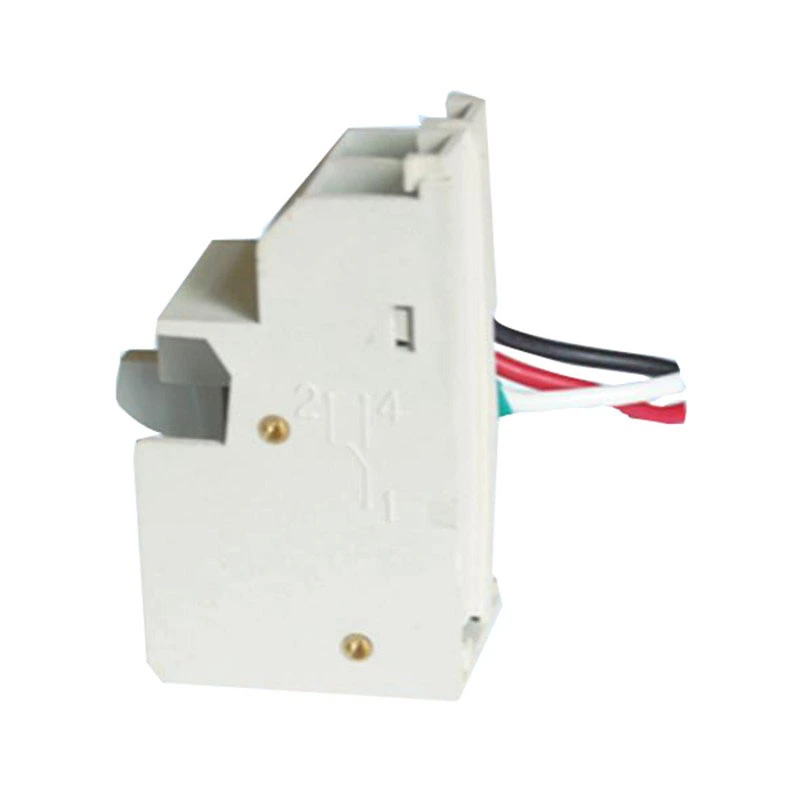

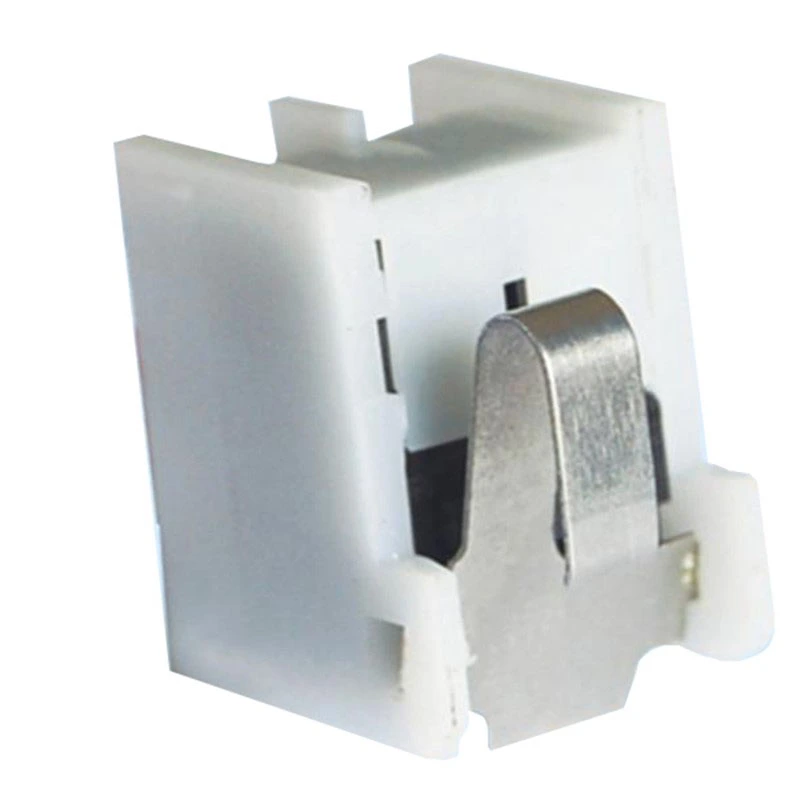

MCCB સહાયક સંપર્ક

CDADA એક વિશ્વસનીય સપ્લાયર છે અને અમે સમજીએ છીએ કે તમારી વિદ્યુત સિસ્ટમોની સલામતી અને કાર્યક્ષમતા સુનિશ્ચિત કરવા માટે વિશ્વસનીય સહાયક સંપર્કો નિર્ણાયક છે. અમારા CDADA MCCB સહાયક સંપર્કો તમારા MCCBs (મોલ્ડેડ કેસ સર્કિટ બ્રેકર્સ) ની ખુલ્લી અને નજીકની સ્થિતિનો ચોક્કસ સંકેત આપે છે, જે તેમને ઔદ્યોગિક અને વ્યાપારી એપ્લિકેશન બંને માટે અનિવાર્ય બનાવે છે. ભલે તમે નવી સિસ્ટમ ડિઝાઇન કરી રહ્યાં હોવ અથવા હાલની સિસ્ટમને અપગ્રેડ કરી રહ્યાં હોવ, અમારા સહાયક સંપર્કો તમને જરૂરી સુગમતા અને વિશ્વસનીયતા પ્રદાન કરે છે.

ઉત્પાદન હાઇલાઇટ્સ

હેતુ: MCCB ની સ્થિતિનું નિરીક્ષણ અને નિયંત્રણ કરો.

રૂપરેખાંકનો: 1NO/1NC, 2NO/2NC અને 4NO/4NC વિકલ્પોમાં ઉપલબ્ધ છે.

સુસંગતતા: CDADA MCCBs સાથે એકીકૃત રીતે કામ કરવા માટે રચાયેલ છે, પરંતુ અન્ય ઘણી બ્રાન્ડ્સ સાથે પણ સુસંગત છે.

ઇન્સ્ટોલેશનની સરળતા: ઝડપી અને સરળ સેટઅપ માટે પ્રી-વાયર.

ટકાઉપણું: કઠોર વાતાવરણ અને વારંવાર ઉપયોગનો સામનો કરવા માટે બનેલ છે.

અમારી ભલામણ: મોટાભાગની એપ્લિકેશનો માટે, 2NO/2NC રૂપરેખાંકન કાર્યક્ષમતા અને ખર્ચ-અસરકારકતા વચ્ચે સંતુલિત અભિગમ પ્રદાન કરે છે.

ટેકનિકલ વિશિષ્ટતાઓ

સ્થાપન અને ઉપયોગ માર્ગદર્શિકા

તમારા CDADA MCCB સહાયક સંપર્કોનું યોગ્ય સંચાલન અને આયુષ્ય સુનિશ્ચિત કરવા માટે, આ માર્ગદર્શિકા અનુસરો:

★ સુસંગતતા ચકાસો: ખાતરી કરો કે સંપર્ક ગોઠવણી તમારી એપ્લિકેશન આવશ્યકતાઓ અને MCCB મોડેલ સાથે મેળ ખાય છે.

★ ઇન્સ્ટોલેશન: આપેલ વાયરિંગ ડાયાગ્રામ અનુસાર કનેક્ટ કરો.

● Inm = 63A-225A માટે, સહાયક સંપર્કોના 1 સેટનો ઉપયોગ કરો (પરંતુ 2 સેટ પૂરા પાડવામાં આવ્યા છે).

● Inm = 250A-1600A માટે, સહાયક સંપર્કોના 2 સેટનો ઉપયોગ કરો (પરંતુ 4 સેટ પૂરા પાડવામાં આવ્યા છે).

★ પરીક્ષણ: સંપૂર્ણ જમાવટ પહેલાં, યોગ્ય કાર્યની પુષ્ટિ કરવા માટે નિયંત્રિત પરિસ્થિતિઓમાં સહાયક સંપર્કોનું પરીક્ષણ કરો.

જાળવણી ટીપ: વસ્ત્રો અથવા કાટના ચિહ્નો માટે નિયમિતપણે જોડાણો તપાસો. ધૂળના સંચયને રોકવા માટે વિસ્તારને સ્વચ્છ રાખો જે કામગીરીને અસર કરી શકે છે.

વાયરિંગ ડાયાગ્રામ વિહંગાવલોકન

MCCB વર્તમાન રેટિંગના આધારે વાયરિંગ ડાયાગ્રામ થોડો બદલાય છે:

★ Inm = 63A-225A માટે:

★ બંધ સ્થિતિ: સહાયક સંપર્કોના 1 સેટનો ઉપયોગ કરો (2 સેટ આપવામાં આવ્યા છે).

★ ઓપન પોઝિશન: એ જ રીતે, સહાયક સંપર્કોના 1 સેટનો ઉપયોગ કરો (2 સેટ આપવામાં આવ્યા છે).

★ Inm = 250A-1600A માટે:

★ બંધ સ્થિતિ: સહાયક સંપર્કોના 2 સેટનો ઉપયોગ કરો (4 સેટ આપવામાં આવ્યા છે).

★ ઓપન પોઝિશન: તેવી જ રીતે, સહાયક સંપર્કોના 2 સેટનો ઉપયોગ કરો (4 સેટ આપવામાં આવ્યા છે).

★ ઇન્સ્ટોલેશન નોંધ: ચોક્કસ જોડાણો માટે હંમેશા તમારા ઉત્પાદન સાથે સમાવિષ્ટ વાયરિંગ ડાયાગ્રામનો સંદર્ભ લો.

FAQ

Q1: MCCB સહાયક સંપર્ક શેના માટે વપરાય છે?

A1: એક સહાયક સંપર્કનો ઉપયોગ MCCBની ખુલ્લી/બંધ સ્થિતિને મોનિટર કરવા અને સૂચવવા માટે થાય છે, જે રિમોટ મોનિટરિંગ અને સર્કિટ બ્રેકરનું નિયંત્રણ સક્ષમ કરે છે.

Q2: શું હું આ સહાયક સંપર્કને કોઈપણ MCCB પર ઇન્સ્ટોલ કરી શકું?

A2: CDADA MCCBs સાથે સુસંગતતા માટે મુખ્યત્વે ડિઝાઇન કરવામાં આવી હોવા છતાં, તે અન્ય બ્રાન્ડ્સને પણ ફિટ કરી શકે છે. સ્પષ્ટીકરણો ચકાસો અને જો અચોક્કસ હોય તો અમારી તકનીકી ટીમ સાથે સંપર્ક કરો.

Q3: હું NO અને NC સંપર્કો વચ્ચે કેવી રીતે પસંદ કરી શકું?

A3: MCCB બંધ થાય ત્યારે સામાન્ય રીતે ખુલ્લા (NO) સંપર્કો બંધ થાય છે, જ્યારે સામાન્ય રીતે બંધ (NC) સંપર્કો ખુલે છે. સિગ્નલિંગ અને નિયંત્રણ માટે તમારી સિસ્ટમની જરૂરિયાતોને આધારે પસંદ કરો.

Q4: શા માટે CDADA MCCB સહાયક સંપર્કો પસંદ કરો?

A4: CDADA ખાતે, અમે આના પર ધ્યાન કેન્દ્રિત કરીએ છીએ:

● ગુણવત્તા ખાતરી: દરેક એકમ સખત પરીક્ષણમાંથી પસાર થાય છે.

● એકીકરણની સરળતા: વિવિધ MCCBs સાથે સરળ સ્થાપન અને સુસંગતતા.

● ગ્રાહક સપોર્ટ: અમારી અનુભવી તકનીકી ટીમની સીધી ઍક્સેસ.

● ખર્ચ-અસરકારકતા: સ્પર્ધાત્મક કિંમતો પર ઉચ્ચ ગુણવત્તાવાળા ઘટકો.

CDADA તરફથી અંતિમ નોંધ

યોગ્ય સહાયક સંપર્ક પસંદ કરવાથી તમારી વિદ્યુત સિસ્ટમોની વિશ્વસનીયતા અને કાર્યક્ષમતામાં નોંધપાત્ર વધારો થઈ શકે છે. CDADA સાથે, તમે નિષ્ણાતના સમર્થન દ્વારા સમર્થિત ગુણવત્તાયુક્ત ઉત્પાદનોમાં રોકાણ કરી રહ્યાં છો. અમારા ભરોસાપાત્ર સોલ્યુશન્સ વડે સિસ્ટમની શ્રેષ્ઠ કામગીરી અને સલામતી હાંસલ કરવામાં અમને મદદ કરીએ.
