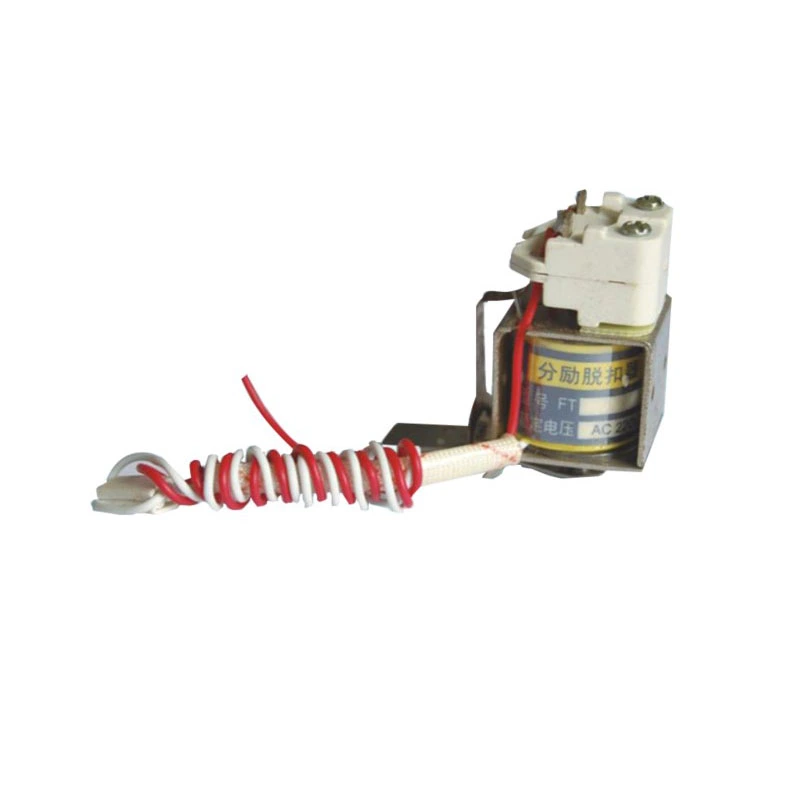

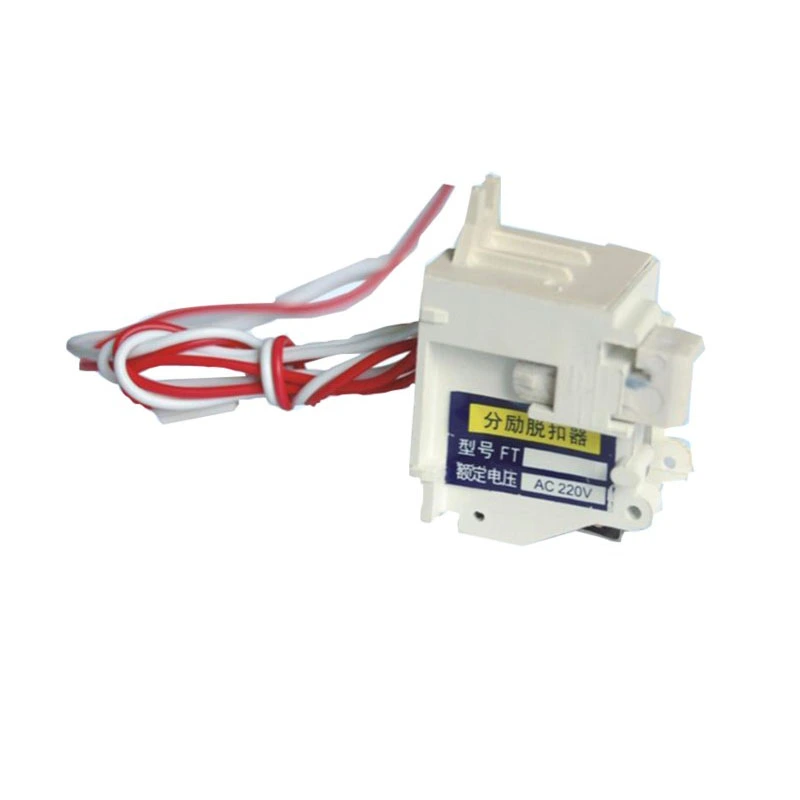

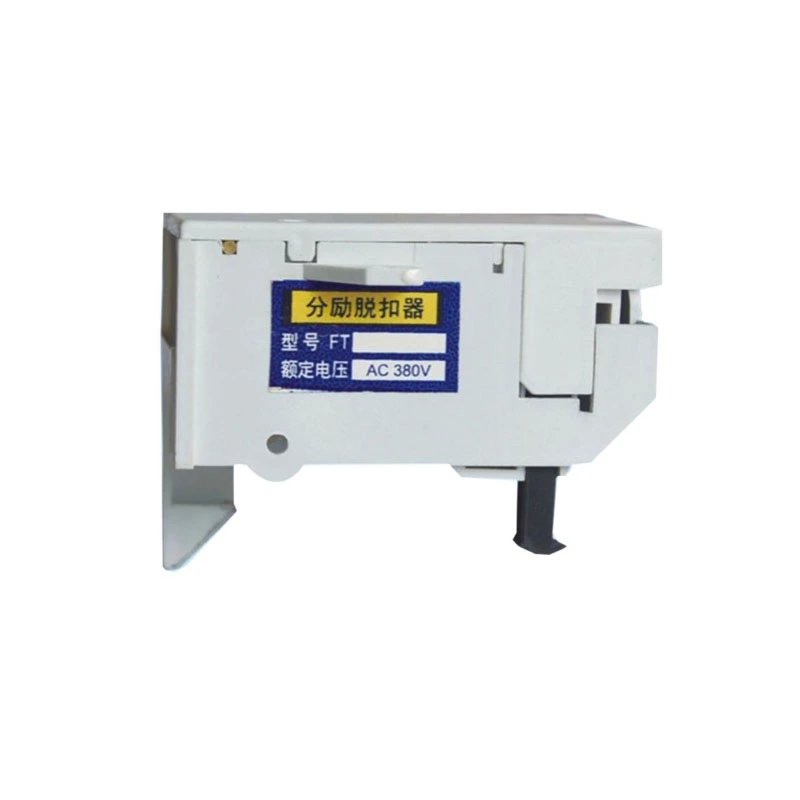

MCCB શંટ રિલીઝ

Shanghai DADA Electric CO., LTD. ચીનમાં એક વિશ્વસનીય ઉત્પાદક છે, અને તેની પોતાની બ્રાન્ડ, CDADA છે. સલામતી અને સિસ્ટમની અખંડિતતાને સુનિશ્ચિત કરવા માટે અમે વિશ્વસનીય અને કાર્યક્ષમ વિદ્યુત ઘટકો ધરાવતા હોવાના મહત્વને સમજીએ છીએ જેને દૂરથી નિયંત્રિત કરી શકાય છે. તેથી જ અમે CDADA MCCB શંટ રિલીઝ વિકસાવી છે, જે ખાસ કરીને આ જરૂરિયાતોને પહોંચી વળવા માટે બનાવવામાં આવી છે.

પછી ભલે તમે તમારી સિસ્ટમની સલામતી સુવિધાઓને વધારવા માંગતા એન્જિનિયર હોવ અથવા ઉચ્ચ-ગુણવત્તાવાળા ઘટકોની શોધ કરતા ખરીદ મેનેજર હોવ, અમારી શંટ રિલીઝ તમને જરૂરી વિશ્વસનીયતા અને ઉપયોગમાં સરળતા પ્રદાન કરે છે.

ઉત્પાદન હાઇલાઇટ્સ

★ હેતુ: તાત્કાલિક ડિસ્કનેક્શન માટે MCCBs (મોલ્ડેડ કેસ સર્કિટ બ્રેકર્સ) નું રિમોટ ઓપરેશન.

★ વોલ્ટેજ રેન્જ: AC 50Hz 220V/380V અને DC 110V/220V સપ્લાય સાથે સુસંગત.

★ પ્રી-વાયર્ડ સગવડ: ફેક્ટરી-તૈયાર આંતરિક વાયરિંગ સાથે આવે છે, વપરાશકર્તા માટે માત્ર બાહ્ય જોડાણો છોડીને.

★ સરળ સ્થાપન: તમારા નિયંત્રણ સંકેતોને નિયુક્ત ટર્મિનલ્સ સાથે જોડો-કોઈ જટિલ સેટઅપની જરૂર નથી.

★ વિશ્વસનીય કામગીરી: તાત્કાલિક ફરજ માટે રચાયેલ છે, ગંભીર પરિસ્થિતિઓ દરમિયાન ઝડપી પ્રતિસાદ સમયની ખાતરી કરે છે.

★ અમારી ભલામણ: શ્રેષ્ઠ કામગીરી માટે, હંમેશા તમારા MCCB ના નિયંત્રણ પાવર સપ્લાય વિશિષ્ટતાઓ સાથે શન્ટ રિલીઝના વોલ્ટેજ રેટિંગ સાથે મેળ ખાઓ.

ટેકનિકલ વિશિષ્ટતાઓ

સ્થાપન અને ઉપયોગ માર્ગદર્શિકા

તમારા CDADA MCCB શંટ રિલીઝમાંથી સૌથી વધુ મેળવવા માટે, આ પગલાં અનુસરો:

★ સુસંગતતા ચકાસો: ખાતરી કરો કે શંટ રિલીઝનું વોલ્ટેજ રેટિંગ તમારા MCCB ના નિયંત્રણ પુરવઠા સાથે મેળ ખાય છે.

★ કનેક્ટ કંટ્રોલ સિગ્નલ: ટર્મિનલ P3 અને P4 સાથે કનેક્ટ કરવા માટે પ્રદાન કરેલ પુશ-બટન (SB2) અથવા તમારા પોતાના નિયંત્રણ ઉપકરણનો ઉપયોગ કરો.

★ વાયરિંગ ડાયાગ્રામ તપાસો: સમાવિષ્ટ ડાયાગ્રામનો સંદર્ભ લો જ્યાં વપરાશકર્તા દ્વારા ફક્ત તૂટેલી લાઇનોને જ કનેક્શનની જરૂર હોય છે - અન્ય તમામ વાયરિંગ ફેક્ટરી-તૈયાર છે.

★ ટેસ્ટ ઑપરેશન: સંપૂર્ણ જમાવટ પહેલાં, યોગ્ય કાર્યની પુષ્ટિ કરવા માટે નિયંત્રિત પરિસ્થિતિઓમાં શંટ રિલીઝનું પરીક્ષણ કરો.

★ જાળવણી ટીપ: પહેરવા અથવા નુકસાનના ચિહ્નો માટે વાયરિંગ કનેક્શન્સનું નિયમિતપણે નિરીક્ષણ કરો. વિશ્વસનીય કામગીરી સુનિશ્ચિત કરવા માટે શંટ રીલીઝની આસપાસના વિસ્તારને સ્વચ્છ અને ધૂળથી મુક્ત રાખો.

વાયરિંગ ડાયાગ્રામ વિહંગાવલોકન

સીડીએડીએ એમસીસીબી શંટ રીલીઝ માટે વાયરિંગ ડાયાગ્રામ સીધો છે:

● SB2: ઓપનિંગ પુશ-બટન (વપરાશકર્તા દ્વારા આપવામાં આવેલ).

● P3, P4: તમારા નિયંત્રણ સિગ્નલને કનેક્ટ કરવા માટેના ટર્મિનલ નંબરો.

● અમને: વીજ પુરવઠો નિયંત્રિત કરો.

● QF: સહાયક સંપર્ક.

ડાયાગ્રામમાં માત્ર તૂટેલી લાઈનોને જ યુઝર કનેક્શનની જરૂર પડે છે—અન્ય તમામ જરૂરી વાયરિંગ ફેક્ટરીમાંથી પૂર્વ-જોડાયેલા હોય છે, જે ઇન્સ્ટોલેશનને ઝડપી અને સરળ બનાવે છે.

ઇન્સ્ટોલેશન નોંધ: કોઈપણ સંભવિત જોખમોને ટાળવા માટે પાવર લાગુ કરતાં પહેલાં હંમેશા તમારા વાયરિંગને બે વાર તપાસો.

વારંવાર પૂછાતા પ્રશ્નો

Q1: "શંટ રિલીઝ" નો અર્થ શું છે?

A1: શંટ રીલીઝ એ એક સહાયક છે જેનો ઉપયોગ કટોકટી અથવા ચોક્કસ ઓપરેશનલ આવશ્યકતાઓના કિસ્સામાં દૂરસ્થ રીતે સર્કિટ બ્રેકર ખોલવા માટે થાય છે. તે બ્રેકરની ભૌતિક ઍક્સેસ વિના પાવરને ઝડપથી ડિસ્કનેક્ટ કરવાનો માર્ગ પૂરો પાડે છે.

Q2: શું હું આ શંટ રિલીઝનો ઉપયોગ કોઈપણ MCCB સાથે કરી શકું?

A2: ના, તે MCCB મોડેલ અને તેના નિયંત્રણ વોલ્ટેજ સાથે સુસંગત હોવું જોઈએ. અમારી શંટ રીલીઝ સીડીએડીએ એમસીસીબી સાથે એકીકૃત રીતે કામ કરવા માટે ડિઝાઇન કરવામાં આવી છે પરંતુ તે અન્ય બ્રાન્ડ સાથે પણ સુસંગત હોઈ શકે છે - જો અચોક્કસ હોય, તો અમારી તકનીકી સપોર્ટ ટીમ સાથે સંપર્ક કરો.

Q3: શું શંટ રિલીઝ એસી અને ડીસી બંને એપ્લિકેશન માટે યોગ્ય છે?

A3: હા, અમારું શંટ રિલીઝ AC (220V, 380V) અને DC (110V, 220V) એપ્લિકેશનને સપોર્ટ કરે છે, જે વિવિધ વાતાવરણમાં લવચીકતા પ્રદાન કરે છે.

Q4: શા માટે અન્ય લોકો પર CDADA શંટ રિલીઝ પસંદ કરો?

A4: CDADA પર, અમે પ્રાથમિકતા આપીએ છીએ:

● ગુણવત્તા ખાતરી: સખત પરીક્ષણ ખાતરી કરે છે કે દરેક એકમ ઉચ્ચ ધોરણોને પૂર્ણ કરે છે.

● ઇન્સ્ટોલેશનની સરળતા: પ્રી-વાયર એકમો સમય બચાવે છે અને ભૂલો ઘટાડે છે.

● ગ્રાહક સપોર્ટ: અમારી અનુભવી ટીમની સીધી સહાય.

● ખર્ચ-અસરકારકતા: ગુણવત્તા સાથે સમાધાન કર્યા વિના સ્પર્ધાત્મક કિંમતો.

CDADA તરફથી અંતિમ નોંધ

યોગ્ય શંટ રિલીઝ પસંદ કરવાથી તમારી વિદ્યુત સિસ્ટમોની સલામતી અને કાર્યક્ષમતામાં નોંધપાત્ર વધારો થઈ શકે છે. CDADA સાથે, તમે માત્ર એક ઘટક જ મેળવી રહ્યાં નથી-તમે દરેક વિગતમાં શ્રેષ્ઠતા માટે પ્રતિબદ્ધ ભાગીદાર મેળવી રહ્યાં છો. અમારા ભરોસાપાત્ર અને ઉપયોગમાં સરળ ઉકેલો વડે મનની શાંતિ પ્રાપ્ત કરવામાં અમારી મદદ કરીએ.
