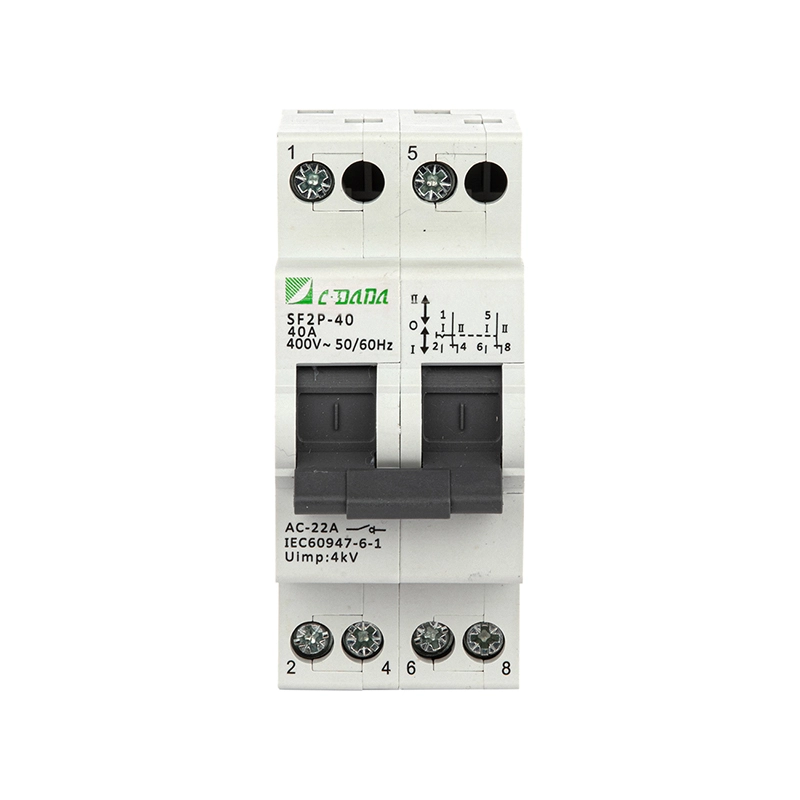

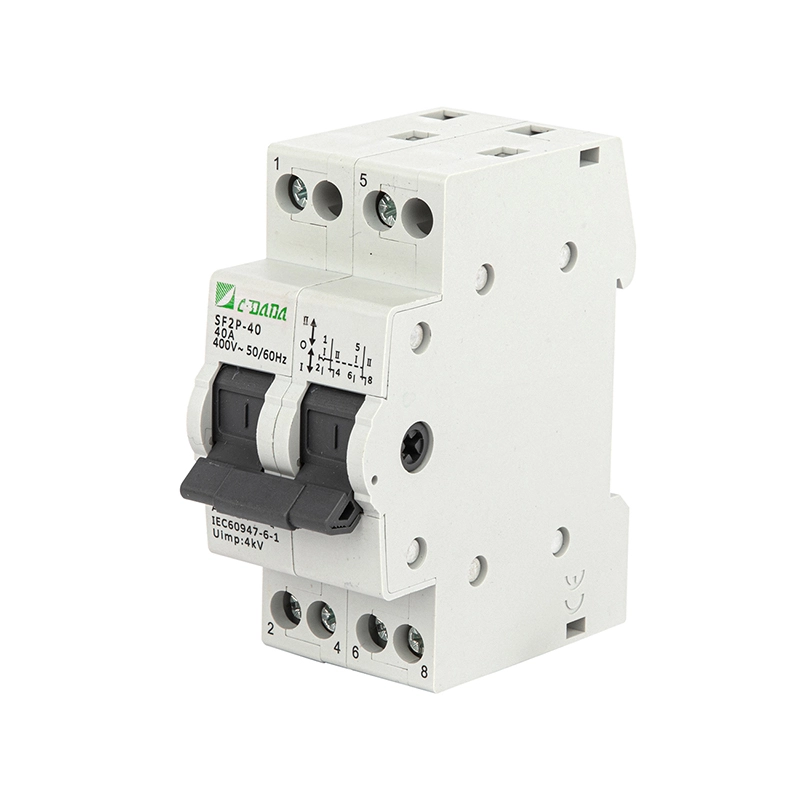

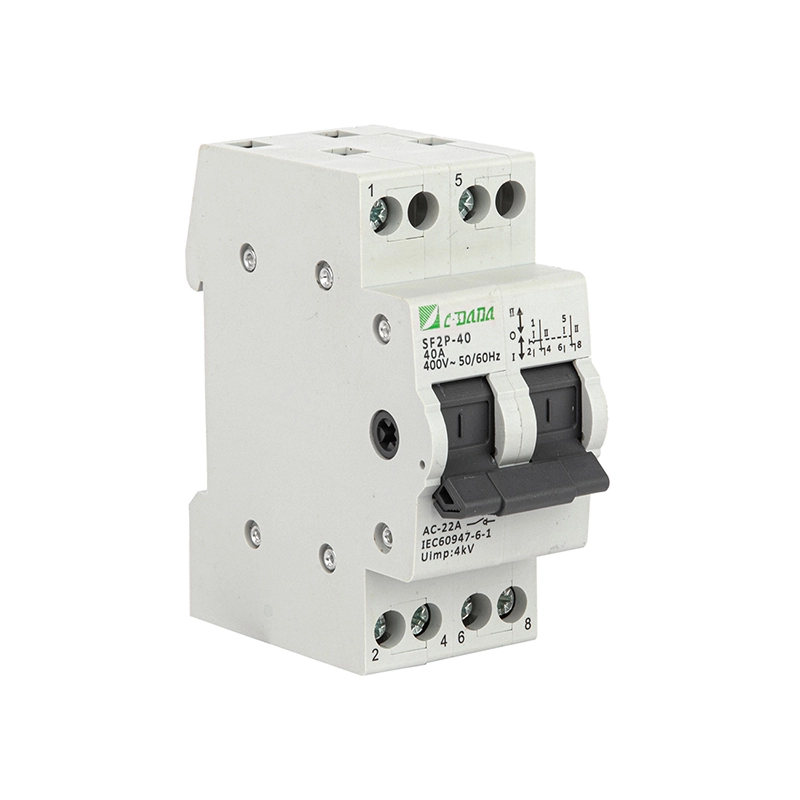

2P ચેન્જઓવર સ્વિચ

CDADA SF સિરીઝ 2P ચેન્જઓવર સ્વિચ સાથે સુરક્ષિત અને વિશ્વસનીય પાવર સોર્સ સ્વિચિંગની ખાતરી કરો, તે રહેણાંક, વ્યાપારી અને હળવા ઔદ્યોગિક એપ્લિકેશન્સમાં જટિલ સર્કિટ રૂપાંતરણ માટે યોગ્ય છે. આ DIN-રેલ માઉન્ટેડ માઇક્રો ચેન્જઓવર સ્વીચ સ્પષ્ટ 3-સ્થિતિ કામગીરી સાથે ડ્યુઅલ પાવર સ્ત્રોતો અથવા લોડને સપોર્ટ કરે છે: I -OFF-II, મુખ્ય/ગ્રીડ અને બેકઅપ/જનરેટર સપ્લાય, મોટર ફોરવર્ડ/રિવર્સ કંટ્રોલ અથવા તબક્કા/વોલ્ટેજ મોનિટરિંગ સર્કિટ વચ્ચે સીમલેસ ટ્રાન્ઝિશનને સક્ષમ કરે છે.

AC 50/60Hz, 230–400V, અને 16A થી 125A સુધીના પ્રવાહો માટે રેટ કરેલ, CDADA 2P ચેન્જઓવર સ્વીચ IEC 60947-3 અને EN 60947-3 ધોરણોનું પાલન કરે છે. ચાલુ/બંધ સ્થિતિ સૂચકાંકો, ઉચ્ચ-વાહકતા સંપર્કો, અને વસંત-સહાયિત ક્વિક-મેક/બ્રેક મિકેનિઝમ દર્શાવતા, તે વારંવાર મેન્યુઅલ ઓપરેશન હેઠળ પણ સ્થિર કામગીરીની ખાતરી આપે છે. MCBs અને સંપર્કકર્તાઓની સાથે મોડ્યુલર ઇન્સ્ટોલેશન માટે રચાયેલ, તે ઇમારતો, પંપ રૂમ, ટેલિકોમ કેબિનેટ અને ઇમરજન્સી લાઇટિંગ સિસ્ટમ્સમાં વિતરણ બોર્ડ માટે આદર્શ છે.

મુખ્ય વિશિષ્ટતાઓ

શ્રેણી: SF શ્રેણી 2P મેન્યુઅલ ચેન્જઓવર સ્વિચ

બ્રાન્ડ: CDADA | ઉત્પાદક: Shanghai DADA Electric CO., LTD

ધ્રુવો: 2P (ડ્યુઅલ પોલ) — 1P થી 4P ચલોમાં ઉપલબ્ધ છે

રેટ કરેલ વર્તમાન: 16A - 125A (40 °C આસપાસના તાપમાને 80% થી નીચું)

રેટ કરેલ વોલ્ટેજ: 230/400V AC, 50/60Hz

ઇન્સ્યુલેશન વોલ્ટેજ (Ui): 500V

ઉપયોગની શ્રેણી: AC-22A (મિશ્ર પ્રતિરોધક અને ઇન્ડક્ટિવ લોડ્સ)

ટૂંકા સમયનો વર્તમાનનો સામનો કરવો (Icw): 12 × એટલે કે 1 સે

મેકિંગ કેપેસિટી: 20×એટલે કે, t=0.1s

યાંત્રિક જીવન: 8,500 કામગીરી

ઇલેક્ટ્રિકલ લાઇફ: 1,500 ઓપરેશન્સ (લોડ હેઠળ)

પ્રદૂષણ ડિગ્રી: II

માઉન્ટ કરવાનું: માનક TH35 DIN રેલ

ઓપરેશન: મેન્યુઅલ 3-પોઝિશન હેન્ડલ (I – O – II)

સૂચકાંકો: હેન્ડલ સંરેખણ દ્વારા દૃશ્યમાન ચાલુ/બંધ સ્થિતિ

ટર્મિનલ્સ: કેબલ અથવા બસબાર કનેક્શન

ટોર્કને કડક બનાવવું:

1.2 N·m (16–40A)

3.5 N·m (63–125A)

સુરક્ષા નોંધ: શોર્ટ-સર્કિટ પ્રોટેક્શન માટે અપસ્ટ્રીમ ફ્યુઝ/MCBs સાથે આર્ક એક્સટિંગ્યુશિંગ ચેમ્બરનો ઉપયોગ કરવો જરૂરી નથી

તકનીકી ડેટા શીટ

શા માટે CDADA 2P ચેન્જઓવર સ્વિચ પસંદ કરો?

★ સલામત 3-પોઝિશન આઇસોલેશન

ટ્રુ OFF (O) સ્થિતિ બંને સ્ત્રોતોને ડિસ્કનેક્ટ કરે છે - જાળવણી અને એન્ટી-બેકફીડ સલામતી માટે મહત્વપૂર્ણ.

★ DIN-રેલ મોડ્યુલર ડિઝાઇન

MCB ની સાથે સેકન્ડોમાં ઇન્સ્ટોલ થાય છે - જગ્યા બચાવે છે અને સ્માર્ટ બિલ્ડિંગ અથવા OEM એન્ક્લોઝરમાં પેનલ લેઆઉટને સરળ બનાવે છે.

★ ઉચ્ચ વિશ્વસનીયતા સંપર્કો

ઑપ્ટિમાઇઝ્ડ ડાયનેમિક-સ્ટેટિક સંપર્ક ભૂમિતિ ઓછી પ્રતિકાર અને લાંબા ગાળાની સ્થિરતા સુનિશ્ચિત કરે છે.

★ વૈશ્વિક અનુપાલન

યુરોપ, એશિયા, આફ્રિકા અને લેટિન અમેરિકામાં સ્વીકૃત IEC 60947-3 ને પ્રમાણિત.

★ વપરાશકર્તા-સલામત કામગીરી

વસંત-આસિસ્ટેડ મિકેનિઝમ આંશિક જોડાણને અટકાવે છે; 63A+ મોડલ્સ માટે વિસ્તૃત હેન્ડલ વૈકલ્પિક.

★ બહુમુખી કાર્યક્રમો

જનરેટર ટ્રાન્સફરથી લઈને મોટર ડિરેક્શન રિવર્સલ સુધી - એક સ્વીચ, બહુવિધ કાર્યો.

લાક્ષણિક એપ્લિકેશનો

બેકઅપ પાવર સિસ્ટમ્સ: ઉપયોગિતા અને જનરેટર વચ્ચે સ્વિચ કરો

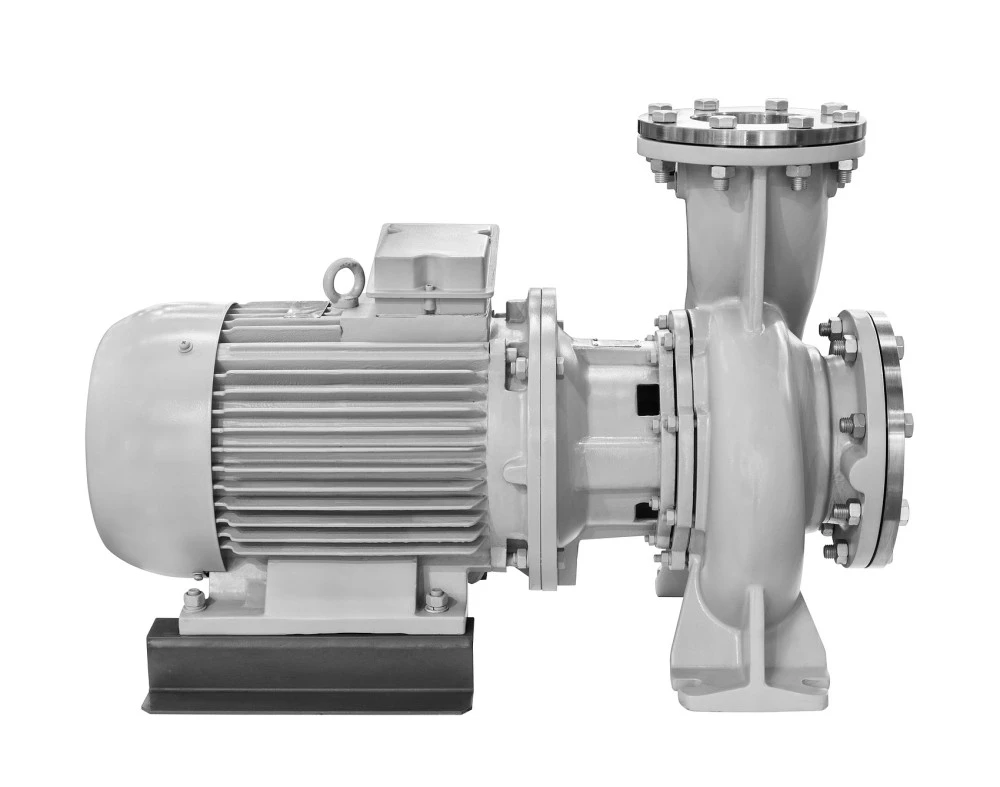

મોટર નિયંત્રણ: નાના પંપ અથવા પંખાઓનું આગળ/વિપરીત પરિભ્રમણ

માપન સર્કિટ: મીટરિંગ પેનલમાં વોલ્ટેજ/તબક્કાની પસંદગી

બિલ્ડીંગ ઓટોમેશન: ડ્યુઅલ HVAC યુનિટ સ્વિચિંગ, ઇમરજન્સી લાઇટિંગ ટ્રાન્સફર

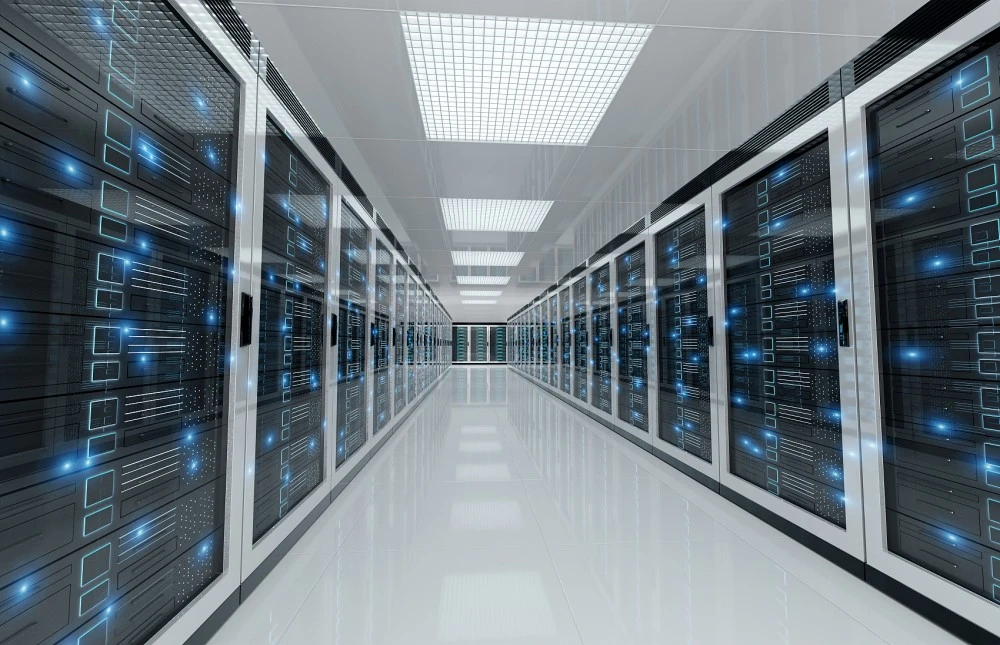

ટેલિકોમ અને ડેટા સેન્ટર્સ: રીડન્ડન્ટ PSU સ્ત્રોત પસંદગી

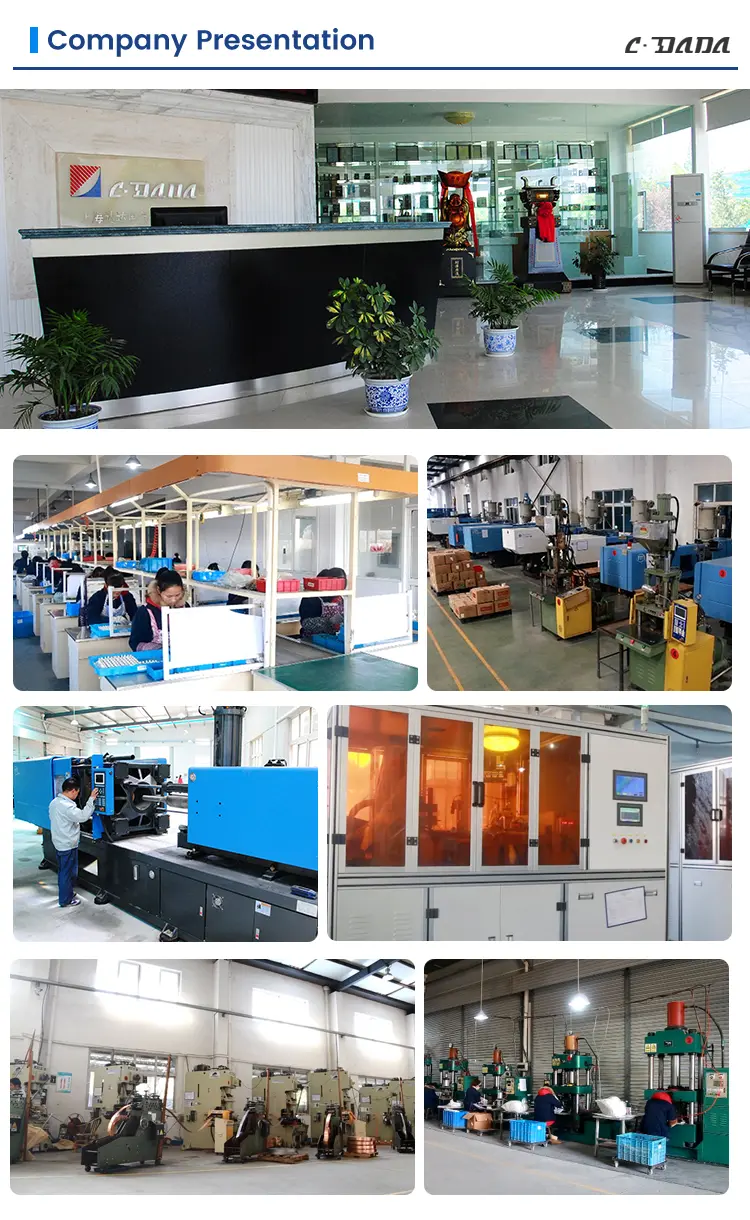

CDADA વિશે

★ અમારા મુખ્ય ફાયદાઓ છે:

1) સંપૂર્ણ આંતરરાષ્ટ્રીય પ્રમાણપત્રો,

2) મજબૂત OEM/ODM ક્ષમતા,

3) ઉચ્ચ ખર્ચ-પ્રદર્શન ગુણોત્તર,

4) વિશ્વસનીય મોટા પાયે ઉત્પાદન ક્ષમતા,

5) વ્યાપક નિકાસ અનુભવ.

★ અમારા ઉત્પાદનોને દક્ષિણપૂર્વ એશિયા, મધ્ય પૂર્વ, દક્ષિણ અમેરિકા, આફ્રિકા, યુરોપ અને CIS દેશોમાં સફળતાપૂર્વક નિકાસ કરવામાં આવે છે, જેમાં બેલ્ટ અને રોડ બજારો પર મજબૂત ધ્યાન કેન્દ્રિત કરવામાં આવે છે.

★ અમે R&D માં સતત રોકાણ કરીએ છીએ, વૈશ્વિક ધોરણો અને બજારના વલણો પર નજર રાખીએ છીએ અને અમારા ઉત્પાદન પોર્ટફોલિયોને અપગ્રેડ કરવા માટે ઉદ્યોગ નિષ્ણાતો સાથે સહયોગ કરીએ છીએ.

વારંવાર પૂછાતા પ્રશ્નો

Q1: શું હું લોડ હેઠળ સ્વિચ કરી શકું?

A1: આગ્રહણીય નથી. SF શ્રેણી 2P ચેન્જઓવર સ્વિચમાં કોઈ આર્ક બુઝાવવાની ચેમ્બર નથી. સ્વિચ કરતા પહેલા સર્કિટને હંમેશા ડી-એનર્જીઝ કરો અથવા નો-લોડ ટ્રાન્સફર માટે જ ઉપયોગ કરો (દા.ત., આઇસોલેટર ફંક્શન). લાઇવ-લોડ સ્વિચિંગ માટે, મોટરાઇઝ્ડ ATS અથવા ફ્યુઝ્ડ સ્વિચ ડિસ્કનેક્ટર્સને ધ્યાનમાં લો.

Q2: શા માટે ત્યાં “O” (OFF) સ્થિતિ છે?

A2: સેન્ટર ઑફ પોઝિશન બંને પાવર સ્ત્રોતોથી સંપૂર્ણ અલગતાની ખાતરી કરે છે - જાળવણી સલામતી અને જનરેટર અથવા ઇન્વર્ટરમાં બેકફીડ અટકાવવા માટે આવશ્યક છે.

Q3: શું મારે આ સ્વીચ સાથે ફ્યુઝની જરૂર છે?

A3: હા. કારણ કે તે ફોલ્ટ કરંટને વિક્ષેપિત કરી શકતું નથી, તેને હંમેશા તમારી સિસ્ટમના સંભવિત શોર્ટ-સર્કિટ પ્રવાહ માટે રેટ કરેલ અપસ્ટ્રીમ ફ્યુઝ અથવા MCBs સાથે જોડો.

Q4: શું તે મોટરની દિશાને નિયંત્રિત કરી શકે છે?

A4: હા—નાના મોટર્સ માટે, 2P સ્વીચ જ્યારે યોગ્ય રીતે વાયર કરવામાં આવે ત્યારે તબક્કાના ક્રમને ઉલટાવી શકે છે. દિશા બદલતા પહેલા મોટર બંધ થઈ ગઈ છે અને ડી-એનર્જાઈઝ થઈ ગઈ છે તેની ખાતરી કરો.

Q5: શા માટે અન્ય બ્રાન્ડ્સ કરતાં CDADA પસંદ કરો?

A5: CDADA ઑફર કરે છે:

● સાચી 3-સ્થિતિ મિકેનિકલ ઇન્ટરલોક (કોઈ ફ્લોટિંગ સ્ટેટ્સ નથી)

● વૈશ્વિક પેનલ ધોરણો સાથે DIN-રેલ સુસંગતતા

● સ્વિચ સ્થિતિનો સ્પષ્ટ દ્રશ્ય સંકેત

● વિશ્વસનીય સંપર્ક દબાણ માટે મજબૂત વસંત પદ્ધતિ

● સંપૂર્ણ IEC પ્રમાણપત્ર અને તકનીકી સપોર્ટ સાથે સ્પર્ધાત્મક કિંમતો
